Як перевірити свічки розжарювання: мій гаражний чек‑ліст від «перевірити мультиметром» до діагностики під навантаженням

Я багато років займаюся дизелями - від старих 1.9 TDI (ALH/AFN) до свіжих common rail типу 2.0 TDI (CFFB/CRUA), 1.5 dCi (K9K), 1.6 HDi (DV6) і BMW N47. І одне з найпоширеніших питань взимку (і не тільки): як перевірити свічки розжарювання, щоб не міняти «навмання» і не нарватися на зірвану різьбу в ГБЦ.

Свічка розжарювання - деталь, по ідеї проста: гріється, допомагає запустити холодний дизель, іноді догріває камеру після старту для екології та м’якшої роботи. Але перевірка свічок розжарювання на реальній машині - це не «ткнув приладом і все зрозумів». Потрібні правильні умови, розуміння системи управління і вміння відрізнити мертву свічку від живої, якій просто не дають живлення.

Нижче - щільна інструкція: як перевірити свічки розжарювання мультиметром, контрольною лампою, струмовими кліщами, під навантаженням від АКБ, як перевірити модуль розжарювання/реле і проводку, що дивитись у сканері, які цифри вважати нормою. Пишу від першої особи - як реально роблю, коли машина приїхала вранці «не заводиться».

Симптоми, при яких я насамперед перевіряю свічки розжарювання

Якщо до мене заїжджає дизель зі скаргою «на холодну крутить довго», я не біжу одразу за новими свічками. Я дивлюся на симптоми і задаю власнику кілька питань: при якій температурі почалося, який акумулятор, скільки років свічкам, були чи помилки, як працює стартер. Але як перевірити свічки розжарювання все одно доводиться в 70% випадків - це швидко і дає багато інформації.

Типові ознаки, коли перевірка свічок розжарювання дійсно потрібна:

1. Довгий запуск при +5…−15 °C, особливо після ночі. На прогрітому - нормально.
2. Білий дим перші 10-30 секунд (незгоріле паливо), потім стабілізація.
3. «Троєння»/вібрація перші хвилини і явний запах солярки з вихлопу.
4. Помилки по свічках або ланцюгах розжарювання: P0671-P0674 (по циліндрах), P0380 (загальна), у VAG часто «Glow Plug Circuit», у PSA - свої коди, але суть одна.
5. Індикатор спіралі на панелі миготить/горить не за сценарієм (на багатьох VAG він ще й про двигун говорить, але свічки там теж бувають).
6. Після ремонту ГБЦ/форсунок/заміни пучка проводів - раптово холодний запуск став гірше. Дуже часто проблема не в свічках, а у контактах.

Що підготувати перед тим як перевірити свічки розжарювання

Мені подобається, коли перевірка свічок розжарювання робиться один раз, але правильно. Тоді не доводиться повертатися до машини ще тричі. Ось що реально потрібно в гаражі:

Інструмент: мультиметр з вимірюванням опору до 0,1 Ом (бажано з функцією REL/обнулення), струмові кліщі DC (бажано до 100 А), контрольна лампа 12 В 21-55 Вт (не світлодіод), сканер (ELM для загального розуміння годиться не завжди, краще щось, що бачить блок двигуна: VCDS/ODIS, Delphi, Launch, Autel), нормальні щупи, дроти з «крокодилами».

Витратники/дрібниці: очисник контактів, мідна/керамічна паста (по місцю і з головою), компресор/повітря для продувки колодязів, динамометричний ключ.

Безпека: рукавички, окуляри. Так, звучить нудно, але коли свічка ламається і летить стружка - уже не до героїзму.

Трохи теорії: які свічки розжарювання бувають і чому це важливо для перевірки

Щоб зрозуміти, як перевірити свічки розжарювання правильно, треба знати, що сучасні свічки не однакові.

Металеві (стальні) і керамічні

Металеві - класика. Зазвичай дешевші, терплять «гаражну» перевірку під АКБ, але гріються трохи повільніше. Керамічні - швидші, точніші по температурі, але більш примхливі до неправильного режиму і коштують відчутно дорожче.

По ціні в Україні (усереднено, 2025-2026 ринок): нормальна свічка розжарювання Bosch/Beru/NGK на масовий дизель - 350-900 грн за штуку. Кераміка на деякі мотори (наприклад, окремі V6/V8, деякі BMW) - 1200-2500 грн за штуку. І тут неправильна перевірка свічок розжарювання «на іскру» може перетворити деталь за 2000 грн на сміття.

«Швидкі» свічки і управління блоком

На common rail свічки часто керуються модулем розжарювання з ШІМ (широтно‑імпульсна модуляція). Тобто там не завжди чесні 12 В на свічці, а імпульси, догрів після запуску і навіть підгрів на холостих заради екології. Тому «на колодці 12 В нема» ще не вирок. Саме тому я завжди комбіную методи: як перевірити свічки розжарювання по опору + по струму + по факту нагріву.

Головна помилка: міняти свічки не перевіривши живлення і масу

Скільки раз бачив: людина купила комплект свічок, поміняла, а запуск як був поганий, так і залишився. Бо живлення на свічки розжарювання не приходить через модуль, проводку, окислені роз’єми або банально низьку напругу при прокручуванні.

Тому мій порядок завжди такий: спочатку швидка перевірка ланцюга і умов запуску, потім - свічки.

Крок 1. Швидка оцінка умов: акумулятор, стартер, просідання напруги

Якщо АКБ мертвий, свічки розжарювання можуть бути ідеальними, але толку мало. Я міряю напругу:

Норма по практиці: перед запуском на клемах АКБ 12,4-12,7 В (залежить від температури і ступеня заряду). Під час прокрутки стартером падіння не повинно стабільно йти нижче 9,6-10,0 В. Якщо падає до 8,5-9,0 В - блок може відключити або обмежити накал, а форсунки на деяких системах теж «капризуватимуть».

Якщо просадка сильна - спочатку приводимо в порядок АКБ/контакти/стартер, інакше перевірка свічок розжарювання буде нагадувати ворожіння.

Крок 2. Як перевірити свічки розжарювання по опору (мультиметр): швидко, але з нюансами

Це найпопулярніший спосіб, і він робочий. Але тільки якщо розуміти обмеження. Я роблю так.

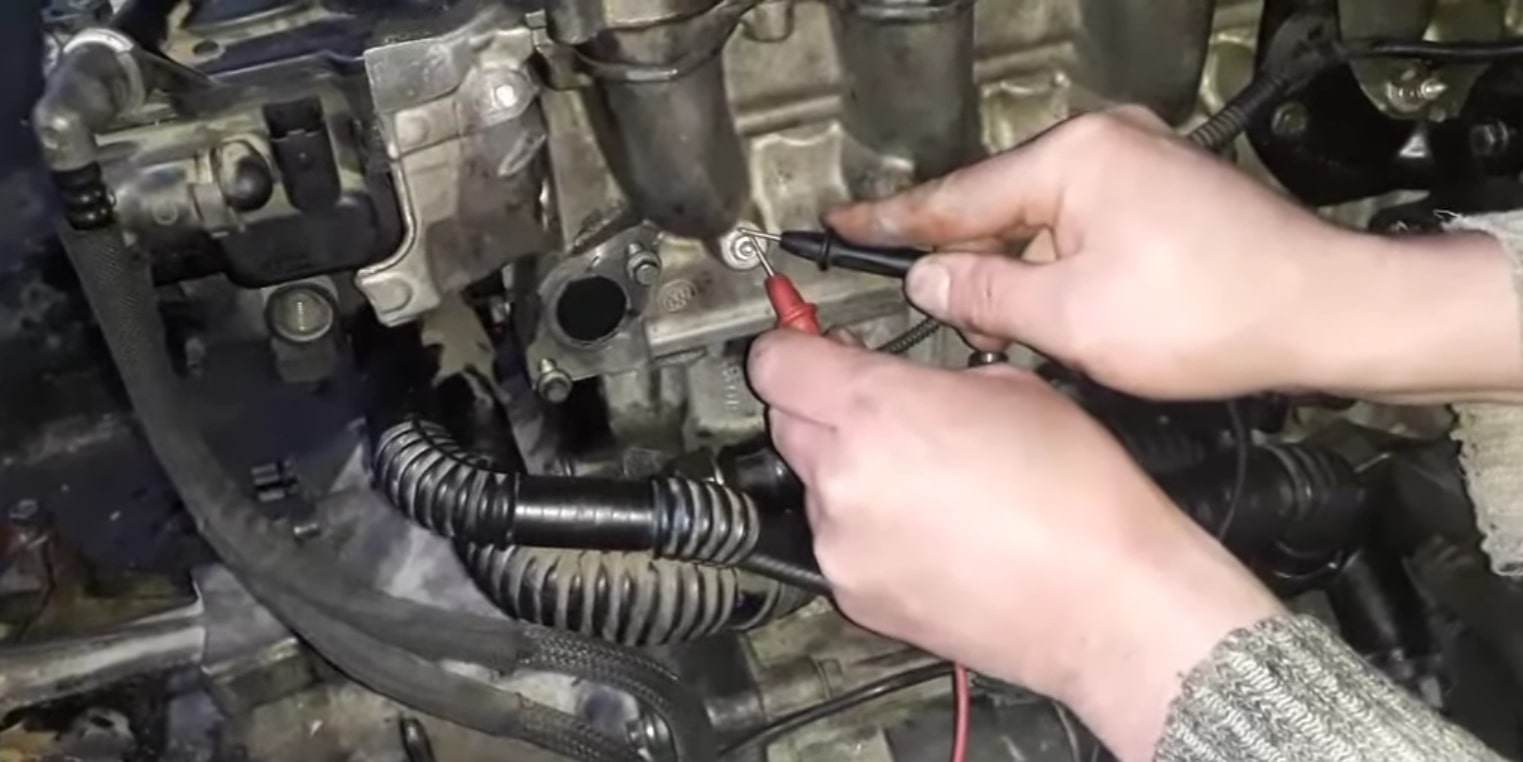

Перевірка свічок розжарювання на машині, не викручуючи

1. Заглушую мотор, знімаю «мінус» АКБ (якщо є ризик короткого і тісно). На деяких авто можна не знімати, але я віддаю перевагу безпеці.
2. Знімаю колодки/шину живлення зі свічок. На VAG 1.9/2.0 часто це загальна шина, на Renault K9K - окремі ковпачки, на PSA - по‑різному.
3. Обнуляю опір щупів (REL) або хоча б запам’ятовую «опір проводів» - зазвичай 0,1-0,3 Ом на дешевих щупах. Це важливо, бо сама свічка може мати 0,4-1,5 Ом, і помилка буде величезною.
4. Один щуп на контакт свічки, другий - на масу двигуна (чистий метал). Якщо сумніваюсь у масі - чіпляю прямо на мінус АКБ товстим проводом.

Що вважаю нормою: у більшості металевих свічок розжарювання опір на холодну приблизно 0,4-1,2 Ом. У «швидких» може бути ближче до нижньої межі. Якщо бачу обрив (OL/∞) - свічка мертва. Якщо бачу 5-20 Ом - найчастіше теж труп або сильна деградація (вона може ледь гріти). Якщо бачу 0,0-0,1 Ом без урахування щупів - підозра на коротке всередині (рідко), але зазвичай це помилка вимірювання/поганий контакт.

Нюанс: свічка може показувати «нормальні» Оми і все одно погано гріти під навантаженням. Тому опір - це фільтр «мертві/не мертві», але не фінальна істина.

Перевірка свічок розжарювання мультиметром: чому порівнюю циліндри

Коли я пояснюю новачкам, як перевірити свічки розжарювання грамотно, кажу просто: не шукайте «ідеальне число», шукайте різницю.

Якщо три свічки по 0,6-0,8 Ом, а одна 1,6-2,0 Ом - вона вже помітно слабша і саме цей циліндр часто «білиє» вихлопом на старті. Так, мотор може заводитися, але буде жорсткіше і брудніше.

Крок 3. Як перевірити свічки розжарювання контрольною лампою: швидко і наочно

Цей спосіб старий, але в Україні досі виручає, коли мультиметр брешe на малих опорах або руки мерзнуть у дворі.

Я беру контрольку 12 В на лампі розжарювання (21-55 Вт). Підключаю один дріт на «плюс» АКБ, другий - на контакт свічки (знятий ковпачок). Маса свічки - через мотор.

Якщо лампа світить яскраво - свічка має прохід по струму, ймовірно жива. Якщо ледь тліє або не горить - свічка погана/обрив. Але це все одно не показує, наскільки добре гріє свічка. Зате спосіб швидко відсікає явні проблеми.

Маркетинг любить розповідати про «свічки з ресурсом 200 000 км». На практиці я бачу інше: при міській експлуатації, коротких поїздках, дешевому дизелі і постійному догріві ресурс свічок розжарювання часто 60 000-120 000 км. Контролька зазвичай ловить свічки, які вже «на виході».

Крок 4. Найчесніший метод: як перевірити свічки розжарювання по струму (струмові кліщі)

Якщо мені потрібно зрозуміти стан без викручування і без гадань - я вимірюю струм кожної свічки розжарювання. Це найсерйозніша відповідь на питання як перевірити свічки розжарювання на сучасному дизелі.

Що повинно бути по струму

Точні цифри залежать від свічки і системи, але орієнтири такі:

• Металева свічка 11-12 В: стартовий струм часто 8-15 А на свічку, потім падає по мірі нагріву.
• Керамічна/швидка: може стартувати вище, але швидко йде в регулювання модулем.

Якщо одна свічка споживає, наприклад, 2-3 А, коли інші 10-12 А - вона або деградувала, або контакт поганий, або модуль обрізає канал (на «розумних» блоках).

Як я міряю струм по кожній свічці

Тут важливий доступ до проводів. Іноді простіше залізти до пучка, іноді - до шини. Якщо на кожній свічці окремий дріт - ідеально: струмові кліщі на дріт, вмикаю накал (ключ в ON, іноді треба «холодна» умова), і дивлюсь графік/пік.

Якщо загальна шина - вимірюю сумарний струм і порівнюю з очікуваним. Для 4‑циліндрового дизеля сумарно в момент старту накалу часто бачу 35-60 А. Для 6‑циліндрового - 60-90 А. Якщо сумарно 10-15 А - половина свічок не працює або живлення не приходить.

І так: коли питають «як перевірити свічки розжарювання взимку», струмові кліщі - найкращий варіант. Холод підсилює різниці.

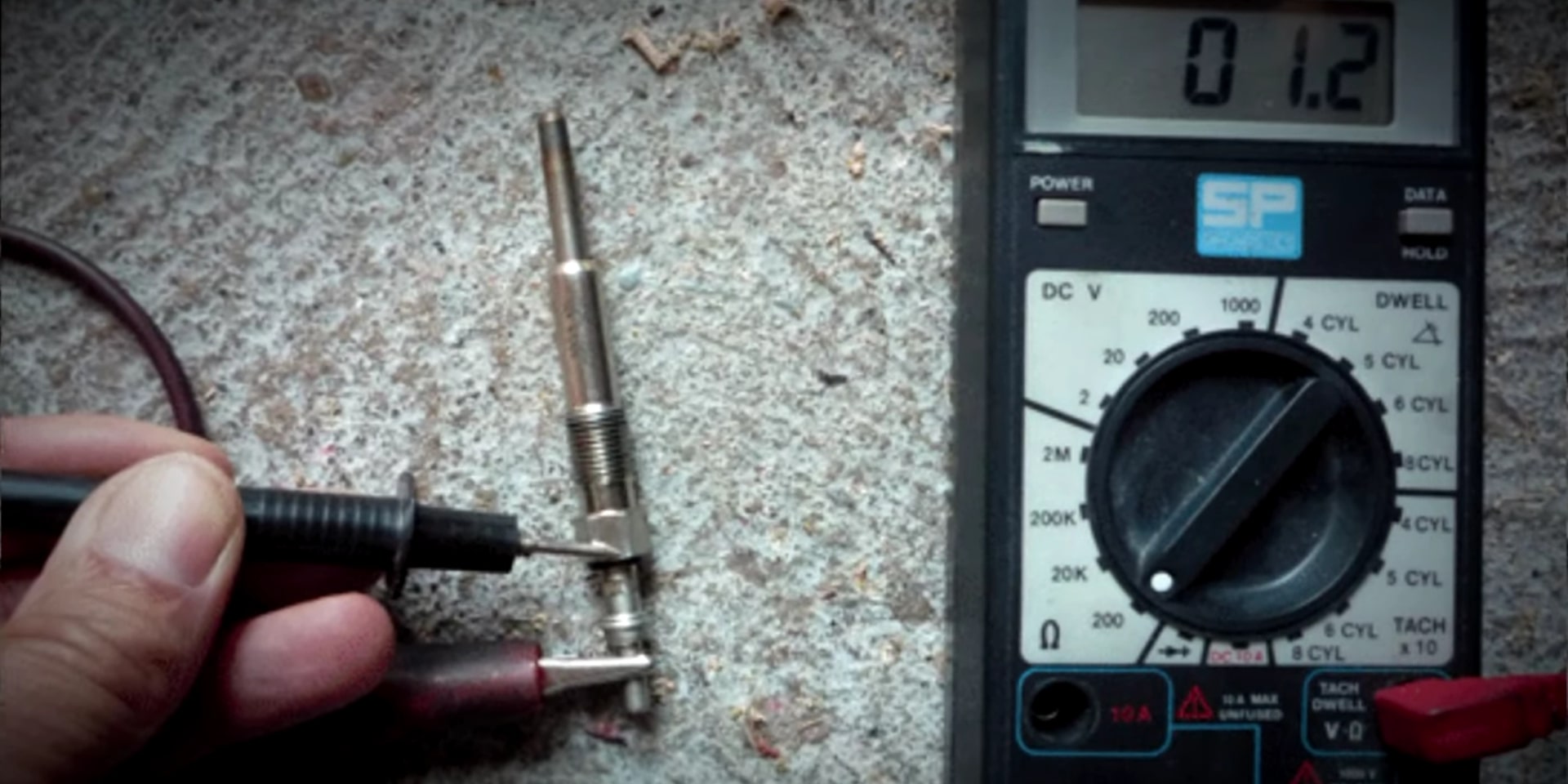

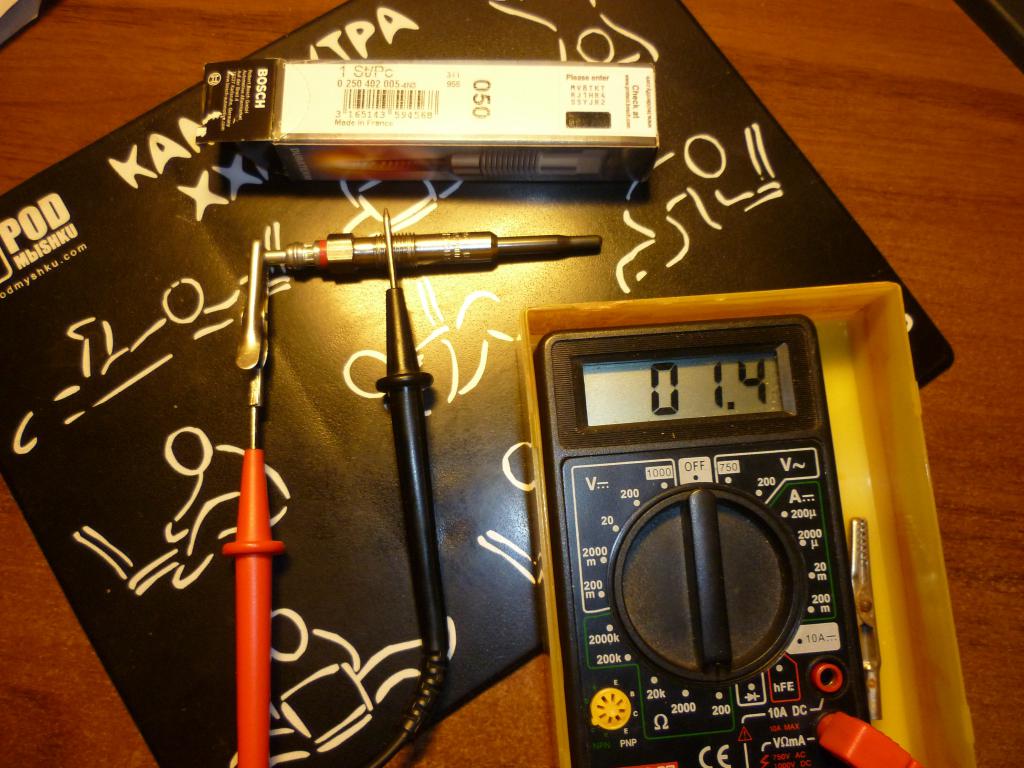

Крок 5. Як перевірити свічки розжарювання зняті: випробування від АКБ і візуальний контроль

Іноді свічку все ж потрібно викрутити: або сумніви, або заміна за регламентом, або доступ хороший і хочеться зробити ідеально. Але тут є ризик: свічки прикипають, особливо на моторах з великим пробігом і рідкою заміною (ті ж 1.9 TDI, K9K, DV6, старі Mercedes CDI).

Як я викручую, щоб не зламати

Перевірка свічок розжарювання часто перетворюється в ремонт ГБЦ, якщо свічку зламати. Мій підхід:

• Спочатку прогріваю двигун до робочої температури (якщо він взагалі заводиться). На теплій ГБЦ шанс успіху вищий.
• Продуваю колодязі, щоб бруд не впав всередину.
• Використовую якісну головку/подовжувач, без перекосу.
• Якщо свічка пішла туго - не рву. Роблю «вперед‑назад» маленькими кутами, додаю проникаючу змазку (і даю їй час), іноді повторюю на наступний день.
• Якщо відчуваю ризик обриву - краще зупинитися і вирішити питання в сервісі з інструментом для витягування. В Україні видобування уламка свічки розжарювання зазвичай коштує 2000-8000 грн (залежить від мотора і доступу), а зняття ГБЦ може вилитися в 15000-40000 грн лише по роботі плюс прокладки/болти.

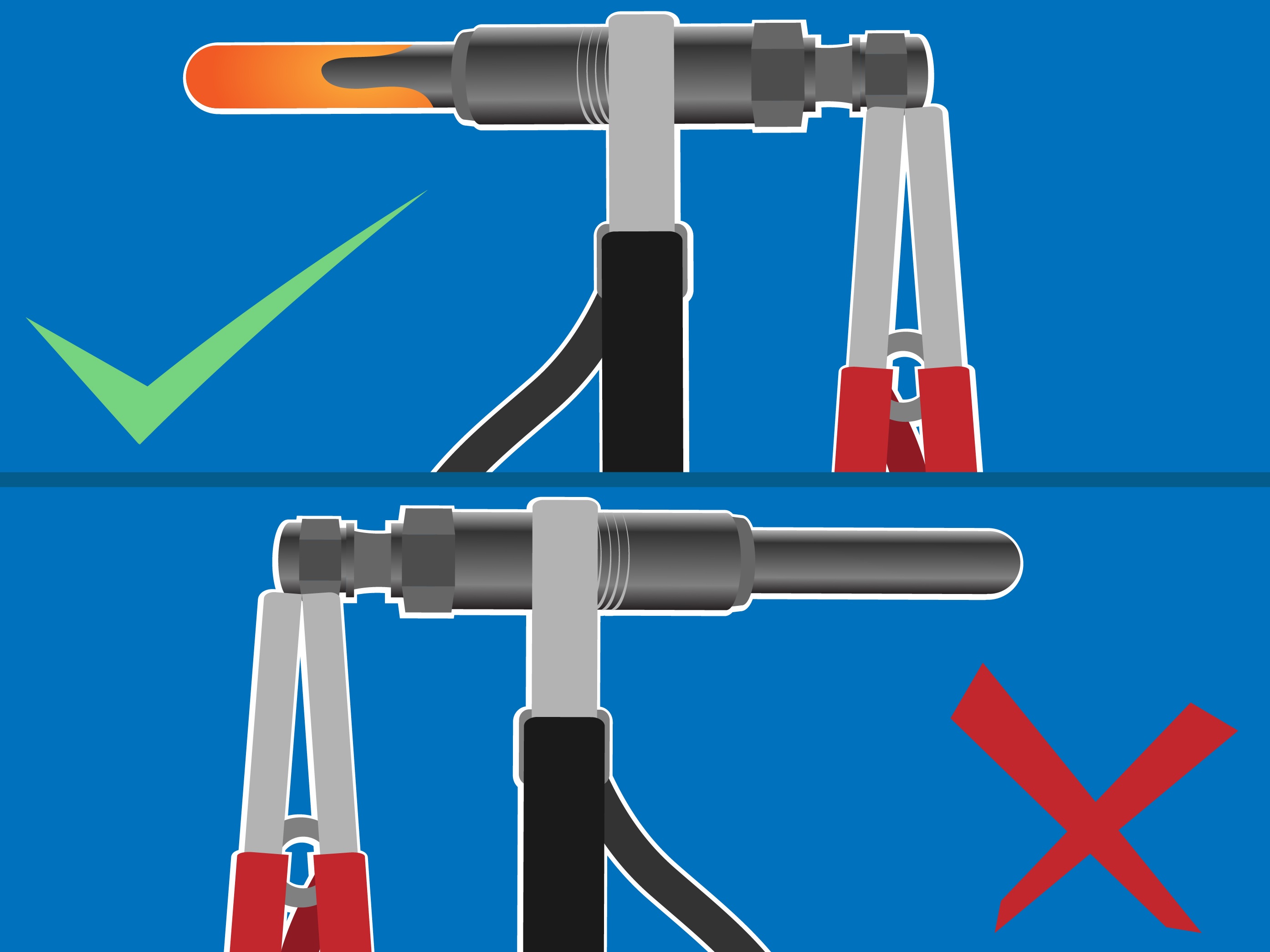

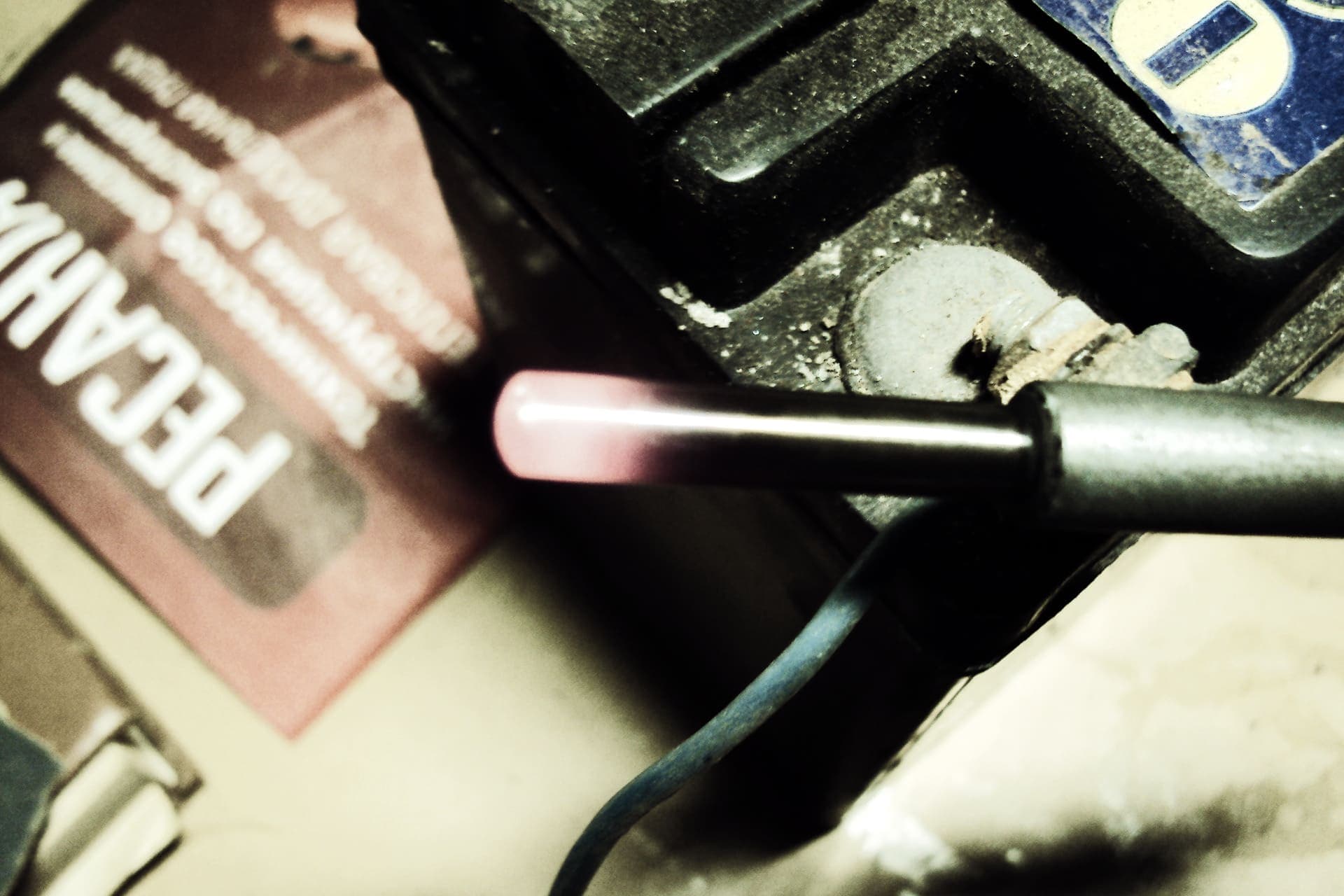

Перевірка свічок розжарювання від акумулятора: як роблю і що вважаю нормою

Знята свічка перевіряється чесно: вона повинна швидко і рівномірно накалюватися.

Підключення: корпус свічки на «мінус» АКБ, на контакт - «плюс» через дріт з хорошим перерізом. Тримаю свічку пассатижами за шестигранник, не за нагрівальну частину.

Норма по часу: для більшості сучасних свічок кінчик повинен почати яскраво червоніти за 2-5 секунд, а далі зона накалу розширюється. Якщо гріється тільки в підставі, якщо гріється повільно (10-15 секунд), якщо накал плямами - свічка під заміну. На деяких керамічних свічках «яскраво червоне» може виглядати інакше, але принцип той самий: швидкий і рівномірний нагрів.

Важливий момент: не тримайте свічку довго під АКБ. 10-15 секунд зазвичай достатньо. Перегрів вбиває її не гірше старості. Коли мене питають, як перевірити свічки розжарювання «щоб напевно», я відповідаю: напевно - це струм/сканер + короткий тест, а не хвилинне «смаження».

Крок 6. Як перевірити живлення свічок розжарювання: модуль, реле, проводка

Половина «мертвих свічок» виявляється живими, коли починаєш перевіряти живлення. Тому як перевірити свічки розжарювання - це ще й як перевірити, що до них взагалі приходить правильний струм.

Де шукати проблему

Залежно від машини це може бути:

• модуль розжарювання (часто окремий блок поруч з АКБ або на моторному щиті);
• реле розжарювання (на старих дизелях);
• предохранителі великої потужності (50-80-100 А);
• пучок/шина свічок, окислені наконечники;
• погана маса двигуна/кузова.

Як я перевіряю живлення на колодці свічки

Перевірка напруги мультиметром часто вводить в оману, бо модуль може давати імпульси, а мультиметр покаже «щось дивне». Я роблю так:

• Ставлю контрольну лампу між проводом живлення свічки і масою. Якщо при включенні запалення лампа впевнено запалюється на кілька секунд - живлення є і під навантаженням. Це вже показник.
• Якщо лампа не горить, перевіряю предохранителі і живлення на вході модуля розжарювання.
• Якщо живлення на модулі є, але на свічці не виходить - модуль/управління.
• Якщо лампа моргає/тускла - буває поганий контакт у ковпачку або підгоріла шина.

Типові цифри по предохранителям і силовій частині

На багатьох VAG 1.9/2.0 TDI предохранитель ланцюга розжарювання може бути 50-80 А (стрічковий). На Renault/Nissan K9K зустрічаються 40-70 А. На PSA DV6 - аналогічно. Реальні номінали залежать від комплектації, але суть одна: це силовий ланцюг, там маленький «плавкий на 10 А» не стоїть.

Поганий контакт на такому предохранителі гріється, оплавляє корпус, а потім власник питає, як перевірити свічки розжарювання, хоча проблема - у блоці предохранителів.

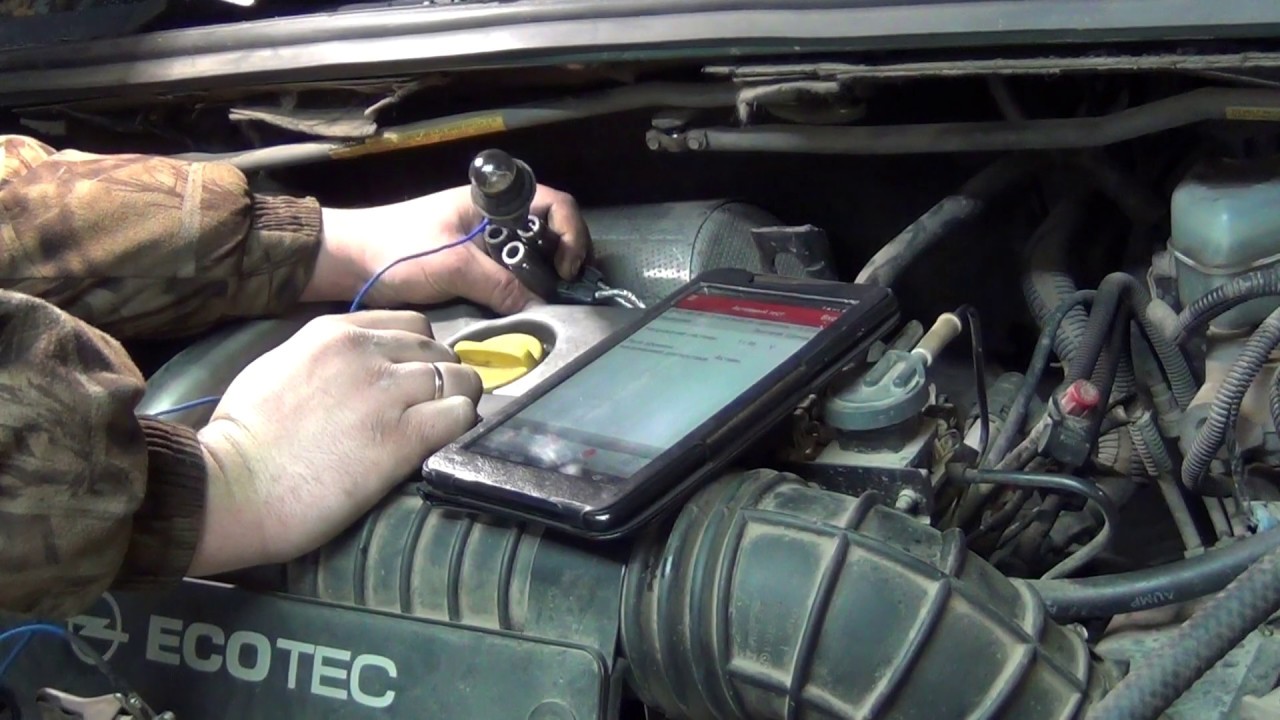

Крок 7. Перевірка свічок розжарювання сканером: що дивитися в параметрах і тестах

На більшості дизелів блок управління вміє діагностувати свічки розжарювання по струму/опору і видає помилки. Але сліпо вірити помилці - теж помилка. Я використовую сканер так:

• Читаю DTC і freeze frame: температура ОЖ, напруга, час після запуску. Це допомагає зрозуміти, коли блок побачив проблему.
• Дивлюсь «статус розжарювання»: активний/не активний, час передпускового накалу, постнакал.
• Якщо сканер дозволяє - вмикаю виконавчий тест свічок розжарювання. На деяких авто можна по циліндрам.

Якщо бачите P0672 (циліндр 2), це ще не 100% свічка. Буває, що свічка хороша, а контакт у ковпачку «зеленіє» від окислів. Буває, що дріт всередині пучка надломлений. Тому сканер - це привід перевірити свічку розжарювання на конкретному циліндрі і перевірити дріт до нього.

Таблиця: що показує перевірка і що робити далі

Перевірка	Результат	Ймовірна причина	Що роблю
Опір свічки	OL / ∞	Обрив спіралі	Міняю свічку, перевіряю роз’єм
Опір свічки	0,4-1,2 Ом (і однаково по циліндрах)	Свічки ймовірно живі	Перевіряю живлення/струм, шукаю інше (АКБ, компресія, форсунки)
Опір свічки	1,6-3,0 Ом на одній	Деградація свічки / поганий контакт	Чищу контакт, переперевіряю струм, часто міняю свічку
Контрольна лампа від АКБ	Яскраво горить	Прохід по струму є	Далі - струмові кліщі або тест знятої
Струмові кліщі	Одна свічка 2-3 А, інші 10-12 А	Свічка слабка / контакт / канал модуля	Переперевіряю контакт, потім заміна свічки або діагностика модуля
Живлення на колодці	Лампа не горить	Немає живлення: пред, модуль, маса, управління	Перевіряю силовий пред, живлення модуля, масу, керуючий сигнал

Один чек‑ліст: як перевірити свічки розжарювання у себе у дворі (без спецобладнання)

Якщо у вас тільки мультиметр і контролька - цього достатньо, щоб зробити адекватну діагностику. Нижче - мій єдиний алгоритм у цій статті, щоб було зручно повторити.

1. Зарядьте АКБ або переконайтесь, що на клемах 12,4-12,7 В; перевірте просідання при старті (не нижче 9,6-10,0 В).
2. Зніміть ковпачки/шину зі свічок розжарювання, продуйте бруд навколо.
3. Перевірте опір кожної свічки відносно маси: шукайте обрив і сильну різницю між циліндрами (орієнтир 0,4-1,2 Ом).
4. Перевірте живлення на проводі свічки контрольної лампою при включенні запалення: лампа має впевнено загорятись на час розжарювання.
5. Якщо свічки «по омах нормальні», але живлення нема - лізьте до предохранителя/модуля розжарювання і маси двигуна.
6. Якщо живлення є, але запуск поганий - ймовірно свічка «слабка» під навантаженням або проблема не в накалі (форсунки, компресія, підсос повітря, стартер).

Одна річ, яку багато хто упускає: свічки розжарювання і форсунки - як відрізнити по симптомах

Коли мене питають, як перевірити свічки розжарювання «щоб точно зрозуміти, що справа в них», я завжди порівнюю симптоми зі суміжними неполадками.

Якщо винні свічки: проблема сильніша на холоді, помітно краще після кількох спроб або після прогріву, білий дим на початку, потім нормалізація.

Якщо винні форсунки (злив/розпил): може бути поганий старт і на теплу, може бути чорний дим, плаваючі корекції, дизельний «стукіт», помилка по тиску в рампі. На 1.5 dCi K9K і 2.0 TDI CR я не раз бачив, як люди міняли свічки, а причина була в обратці однієї форсунки.

Якщо винна компресія: холодний старт важкий завжди, свічки нові - без ефекту, мотор «крутиться легко», іноді чути по стартеру. На зношених 1.9 SDI або старих 2.2 DTI це класика.

Часті питання, які я бачу в коментарях (і мої відповіді)

Чи можна перевірити свічки розжарювання не знімаючи?

Можна, і я частіше так і роблю: опір, контролька на живлення, струмові кліщі. Знімати має сенс, коли є сумніви або все одно плануєте заміну.

Якщо одна свічка не працює - міняти одну чи комплект?

Я дивлюсь по пробігу і доступу. Якщо свічкам 80-120 тис. км і доступ незручний (наприклад, частина закрита впуском), зазвичай міняю комплект. Якщо свічки свіжі і вмерла одна - міняю одну, але обов’язково перевіряю решту. На практиці різниця в ресурсі буває невелика, і через місяць може вмерти наступна.

Які свічки брати: Bosch, Beru, NGK, Denso?

Я не прихильник «релігії бренду». Беру те, що відповідає каталожному номеру по VIN/двигуну і має нормальну репутацію на конкретному моторі. Надто дешеві свічки за 150-250 грн часто дають сюрпризи: або гріють гірше, або живуть недовго, або ламаються при викручуванні через сезон. Економія сумнівна.

Скільки коштує перевірка і заміна свічок розжарювання в Україні?

Усереднено по ринку: діагностика (сканер + базові виміри) - 300-800 грн. Заміна свічок розжарювання на рядному 4‑циліндровому дизелі при нормальному доступі - 800-2500 грн робота плюс свічки. Якщо доступ складний (знімати впуск, патрубки, EGR) - 2500-6000 грн. Якщо свічка зламалась - ціна «літає», я вище писав порядок цифр.

Про «свічки розжарювання на бензині» і маркетингові казки

Іноді в рекламі і на форумах все змішують в одну кашу. Свічки розжарювання - це дизельна історія. На бензині - свічки запалювання. Так, бувають рідкісні винятки типу окремих систем підігріву, але 99% питань «як перевірити свічки розжарювання» стосуються дизельних двигунів.

І ще: виробники люблять писати про «ультрашвидкий прогрів», «ідеальний холодний старт» і т.п. На практиці холодний старт - це система: акумулятор, стартер, компресія, паливо, форсунки, датчики температури, модуль розжарювання, свічки розжарювання. Якщо один елемент просів, інші не компенсують дивом.

Мій один список: помилки при перевірці свічок розжарювання, які я бачу постійно

• Міряють опір, не обнуливши щупи, і отримують «1,8 Ом», хоча свічка нормальна, а 0,6 Ом - це дроти.
• Перевіряють напругу мультиметром і вірять цифрі, не використовуючи контрольку або струм - при ШІМ це часто вводить в оману.
• Знімають ковпачки ривком і відривають контакт/пучок - потім «винна свічка».
• Викручують на холодну і ламають прикипілі свічки.
• Ставлять свічки без розуміння моменту затягування: перетягнув - зірвав різьбу/повів корпус, недотягнув - прорив газів і закоксовування.
• Міняють свічки, ігноруючи живлення: згорілий силовий пред, втомлений модуль, погана маса.

Момент затягування і встановлення: щоб після перевірки свічок розжарювання не довелось ремонтувати ГБЦ

Після того як ви зрозуміли, як перевірити свічки розжарювання, зазвичай виникає наступний крок - замінити. Тут два правила: чистота і момент.

Момент затягування залежить від діаметра різьби (M8/M10) і конкретного двигуна. Часто зустрічаються значення 10-15 Н·м для M8 і 15-20 Н·м для M10, але я завжди звіряюсь з мануалом по мотору. Перетяжка - прямий шлях до проблем при наступному викручуванні.

Різьбу я зазвичай ставлю на чисту, іноді з мінімальною кількістю спеціальної пасти, якщо це допускає виробник. Лити мідянку «від душі» - погана ідея: зайве може потрапити куди не треба, плюс деякі пасти змінюють теплопередачу. Знову - менше маркетингу, більше здорового глузду.

Якщо все перевірили, а дизель все одно погано заводиться: куди копати далі

Буває, що ви ідеально зробили перевірку свічок розжарювання, свічки живі, живлення є, а холодний старт все одно страждає. Тоді я йду за такою логікою:

• Датчик температури ОЖ/впуску: якщо він брешe і «малює літо», блок може не включати розжарювання як треба.
• Компресія: на пробігах 300-500 тис. км навіть хороша свічка не врятує втомлений циліндр.
• Підсос повітря в паливі (особливо на системах з обраткою і прозорими трубками у старих дизелів).
• Злив форсунок/тиск в рампі на common rail.
• Стартер: низькі оберти прокрутки = поганий впорск і погане запалення.

Якщо хочете - напишіть у коментарях на 100.ks.ua: модель, мотор (наприклад, K9K 1.5 dCi, CFFB 2.0 TDI, DV6 1.6 HDi), пробіг, температура, як крутить стартер, чи є білий дим, які помилки. Я підскажу, як перевірити свічки розжарювання саме у вашому кейсі і що дивитись поруч, щоб не міняти деталі по колу.

Для мене відповідь на питання як перевірити свічки розжарювання завжди складається з трьох частин: стан самої свічки (опір/нагрів/струм), наявність живлення під навантаженням (контролька/струм), і умови запуску (АКБ/стартер/температури). Якщо пройтися цим маршрутом, ви або точно знайдете несправну свічку, або не витратите гроші дарма і підете далі по системі.
