Як встановити та підключити генератор ВАЗ 2106: покроково, з нюансами проводки та натягування ременя

ВАЗ 2106 — проста машина, але електроенергія їй потрібна не менше, ніж свіжий бензин. Якщо фари «жовтіють», акумулятор сідає за ніч, на холостих обертах піч «вмирає», а лампа зарядки живе своїм життям — найчастіше винні генератор, ремінь, проводка або регулятор. За 30 років у гаражі я бачив одне й те саме: люди міняють акумулятор за $80–120, а проблема була в поганій масі або підгорілому контакті на «B+».

Далі буде інструкція без романтики: як встановити генератор ВАЗ 2106 і як підключити генератор ВАЗ 2106 так, щоб він реально заряджав, а не створював видимість. Я пишу як роблю сам: з перевірками, вимірами, і з тими дрібницями, які зазвичай «забувають» в мануалах.

Які генератори ставлять на ВАЗ 2106 і що обирати

На «класичці» зустрічаються різні виконання. Рідні рішення — сімейство Г-221/37.3701 та їх аналоги. По факту на ВАЗ 2106 можна зустріти генератори 42–55 А (старі), 55–60 А (найпоширеніший варіант), і «посилені» 80–90 А (після переробок). Маркетинг любить обіцяти «90 А без доопрацювань» — я до цього ставлюся скептично: без правильного перерізу проводів і нормальної маси ви отримаєте нагрів, падіння напруги і періодичні сюрпризи.

Якщо машина в стоку (карбюратор, звичайна музика, галоген), 55–60 А більш ніж достатньо. Якщо стоїть підсилювач, доп. світло, електровентилятор, підігріви — тоді є сенс думати про 80 А, але це вже не просто встановити генератор ВАЗ 2106, а ще й привести в порядок силову проводку.

Орієнтири по цінах в Україні (середні)

На ринку: б/в генератор на розборці — приблизно 800–1500 грн (як пощастить). Новий «середній» аналог (КЗАТЭ/ПРАМО/якісний український або польський замінник) — 2500–4500 грн. Ремкомплект (щітки+реле/регулятор) — 250–600 грн. Підшипники (2 шт.) — 200–500 грн. Нормальна діагностика і переборка в майстерні — зазвичай 1000–2500 грн плюс запчастини.

Симптоми і швидка діагностика до розборки

Перед тим як встановити генератор ВАЗ 2106 (новий або після ремонту), я завжди роблю два кроки: перевіряю ремінь і вимірюю напругу мультиметром. Це економить час і гроші.

Які напруги вважаю нормою

На прогріто му двигуні, з справним регулятором і нормальними контактами:

Холостий хід (800–900 об/хв), без навантаження: зазвичай 13,6–14,2 В на клемах АКБ.

2000–2500 об/хв, ближнє світло + піч: приблизно 13,8–14,4 В.

Якщо бачите 12,4–12,8 В на заведено му двигуні — зарядки немає. Якщо вище 14,8–15,2 В — перезаряд (кипить АКБ, «вмирають» лампи, страждає електроніка).

Лампочка зарядки — не завжди індикатор правди

На ВАЗ 2106 лампочка може згаснути навіть при поганій зарядці — якщо ланцюг збудження «живий», а силовий провід «B+» підгорів. Тому я не вірю одній лампочці. Мультиметр — мій суддя.

Що потрібно підготувати, щоб встановити і підключити без нервів

Інструмент у мене стандартний: ключі на 10, 13, 17, вороток, тріскачка, подовжувачі, викрутка, монтажка, мультиметр. Із витратників обов'язково беру очищувач контактів, дрібний наждак, термоусадку/ізоляцію, і нормальні шайби.

Що до деталей: ремінь (якщо старий у тріщинах), гайки/шайби, іноді — нові клеми на силовий провід. На «шістках» я часто бачу «колхоз» із скруток і тонких проводів — з цим підключити генератор ВАЗ 2106 правильно не вийде, хоч три генератори міняй.

Короткий чек-лист перед роботою

• Знімаю «мінус» з акумулятора — завжди, без обговорень.
• Перевіряю, чи не тече масло на генератор (сальник, кришка, сапун).
• Оглядаю шківи і соосність ременя.
• Перевіряю масу двигуна до кузова: масовий провід/коса не повинні бути зеленими й розкришуватися.

Зняття старого генератора ВАЗ 2106: як роблю я

Щоб потім нормально встановити генератор ВАЗ 2106, старий знімаю акуратно і фіксую, що куди було підключено. Помилка новачків — відірвати проводи, а потім гадати, як підключити генератор ВАЗ 2106 «з пам'яті».

Далі коротко по суті. Ослабляю гайку на натяжній планці, потім нижній болт кріплення генератора до кронштейна. Зсуваю генератор до мотора — ремінь ослаблюється, знімаю його зі шківа. Після цього відкручую провід «B+» (товстий, на шпильці) і тонкий провід збудження/контролю лампи. Іноді там «бутерброд» із шайб і окислів — запам'ятовую порядок, але все одно потім очищаю до металу.

Підготовка посадкових місць і проводки: це половина успіху

Якщо хочете просто встановити генератор ВАЗ 2106 і забути на 50–100 тис. км, не лінуйтеся: посадкові вушка, кронштейн і болти повинні бути чистими. На практиці саме там «втрачається» маса. Генератор може бути новим, а зарядка «танцює» через перехідний опір у кріпленні.

Я проходжуся щіткою по металу, прибираю іржу, перевіряю втулки, щоб генератор не «гуляв» на болту. Любий перекіс — і ремінь починає свистіти, стиратися по краю, а підшипники генератора отримують бокове навантаження.

Силовий провід і клеми: не вірте тонким жилам

З заводу плюс генератора йде на акумулятор/стартер достатньо товстим проводом. За роки його часто міняють на те, що знайшлося. Я вважаю адекватним переріз близько 6–10 мм² для генератора 55–80 А, з хорошими обтискними наконечниками. Якщо провід нагрівається або клема темніє — це вже сигнал, що підключити генератор ВАЗ 2106 по-розумному не вдалося.

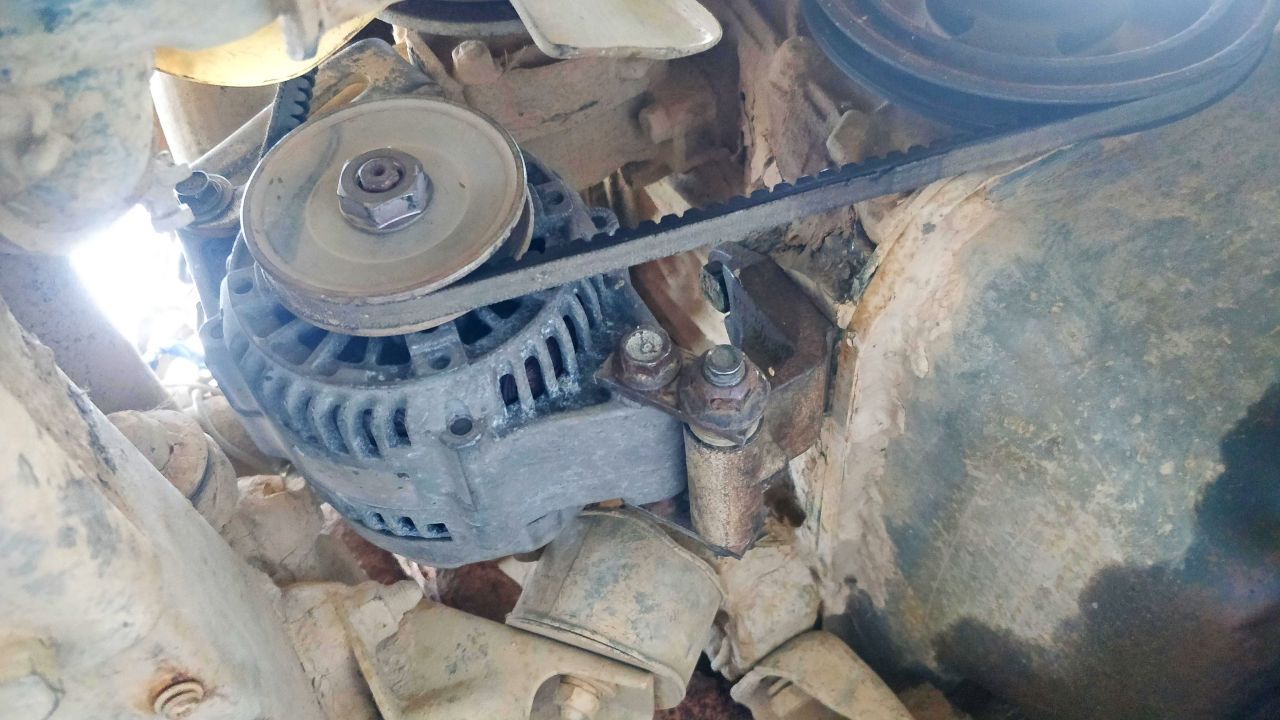

Як встановити генератор ВАЗ 2106: механіка, ремінь і натяжка

Саму дію «встановити генератор ВАЗ 2106» багато хто розуміє як «прикрутити назад». Я роблю інакше: ставлю, вирівнюю, добиваюся нормальної соосності і тільки потім остаточно затягую.

Порядок встановлення (робоча схема)

1. Ставлю генератор на нижній кронштейн, вставляю нижній болт, але не затягую намертво — генератор повинен обертатися.
2. Наведу верхнє кріплення на натяжну планку, наживляю гайку/болт.
3. Надягаю ремінь на шків колінвала і на шків генератора (якщо ремінь клиновий — слідкую, щоб він сів в канавку без перекручування).
4. Монтажкою або рукою відводжу генератор від двигуна, задаю натяг, затягаю кріплення натяжної планки.
5. Затягую нижній болт кріплення.

Яке натягнення ременя вважаю правильним

Якщо ремінь перетягнути — вб'єте підшипники (і генератора, і помпи). Якщо недотягнути — буде свист, просковзування і низька напруга на холостих. На практиці орієнтир простий: на середині вітки ременя прогин порядок 10–15 мм при натиску силою приблизно 10 кгс. У кого немає динамометра в пальцях — перевіряйте по звуку і по напрузі: після того як встановити генератор ВАЗ 2106 і завести мотор, на навантаженні ремінь не повинен вищати.

Соосність шківів — те, що рідко перевіряють

Я прикладаю лінійку/рівну планку до шківів. Якщо шків генератора відходить «всередину/назовні» щодо шківа колінвала — ремінь буде з'їдатися. Причини: неправильний шків, шайби не на місці, кривий кронштейн після удару, «саморобні» втулки. У цьому випадку просто встановити генератор ВАЗ 2106 недостатньо — треба усунути геометрію.

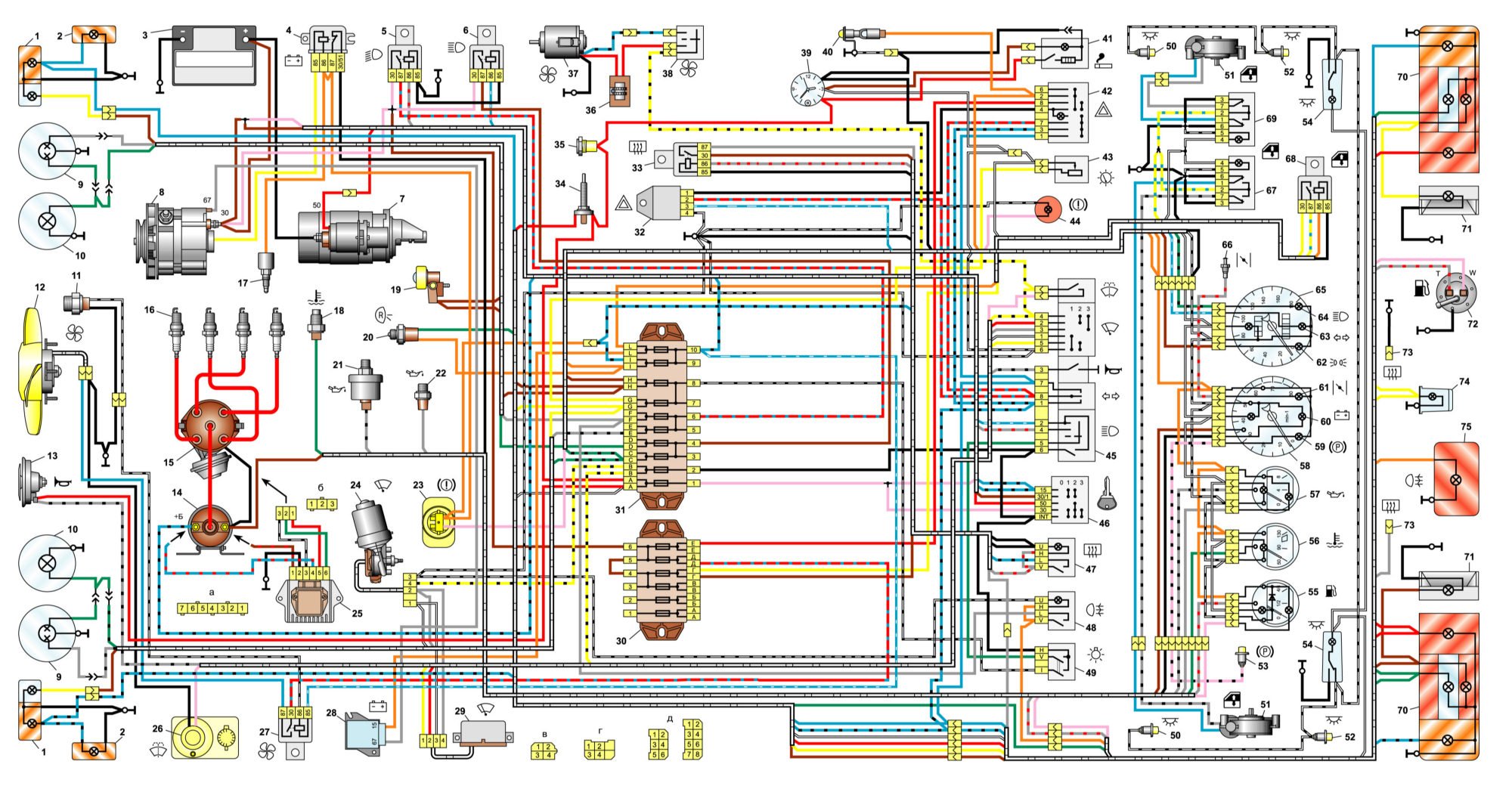

Як підключити генератор ВАЗ 2106: проводка по-людськи

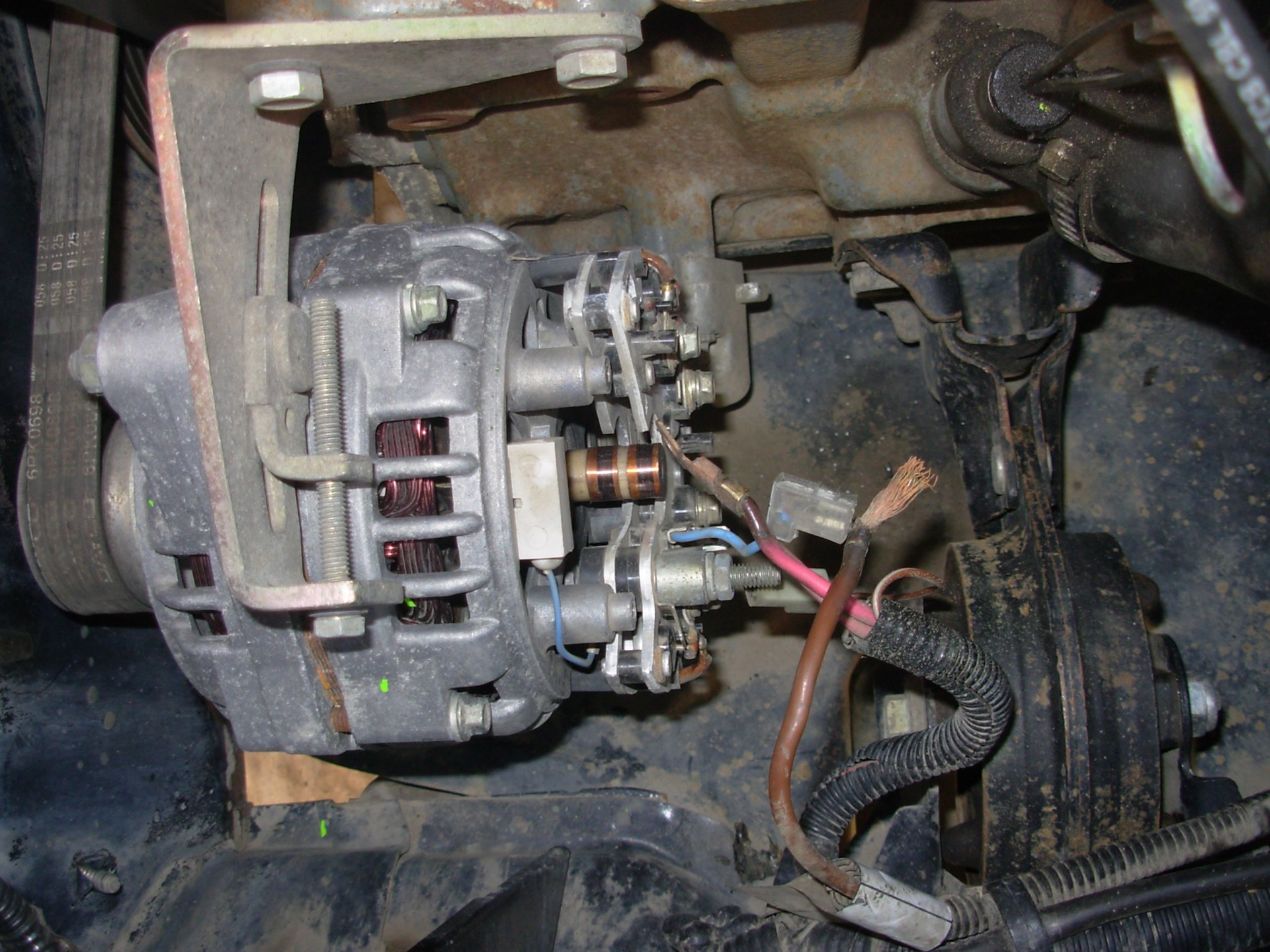

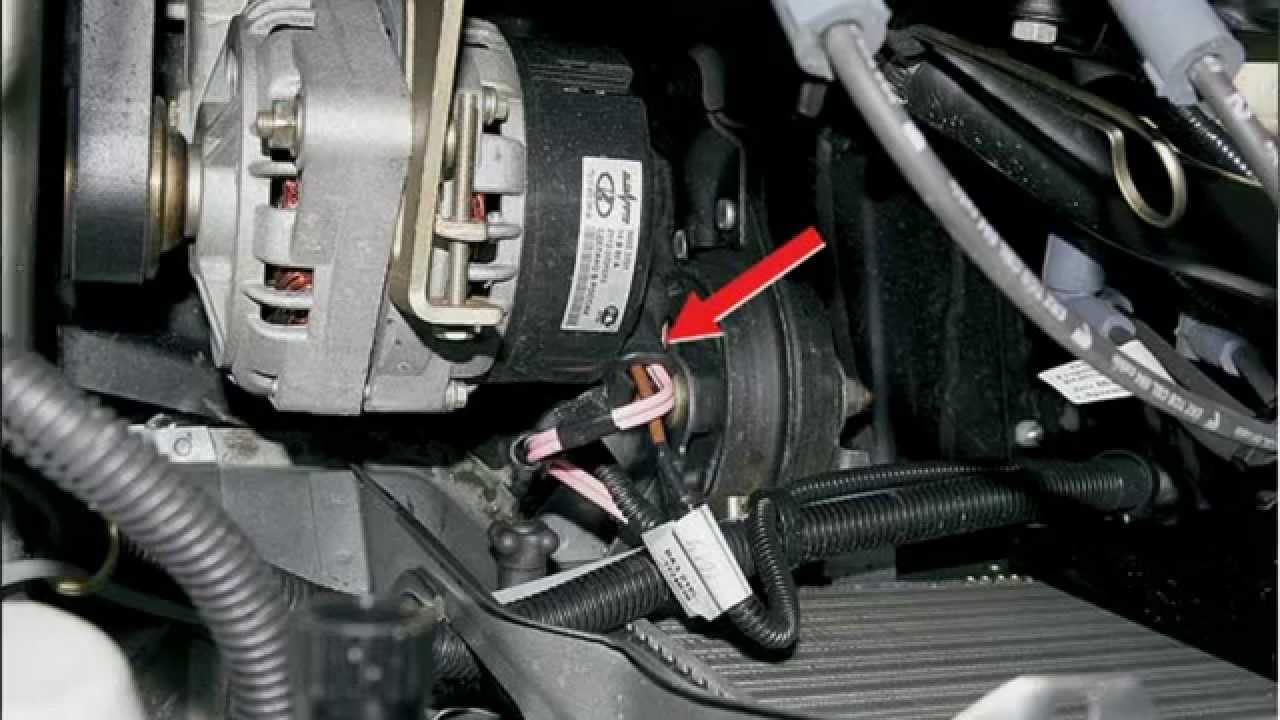

Тепер до головного: як підключити генератор ВАЗ 2106, щоб працювало стабільно. На «шістці» найчастіше два основні виводи: силовий «B+» (товстий провід на шпильці) і вивід збудження/контрольної лампи (тонкий провід). Залежно від типу генератора і регулятора можуть бути позначення «B+», «D+», «61», «Ш», «L». Сенс один: товстий — віддає струм у мережу, тонкий — запускає збудження і керує лампочкою зарядки.

Силовий вивід B+ (плюс генератора)

На шпильку «B+» ставлю наконечник товстого проводу, далі плоска шайба, гровер (якщо передбачено) і гайка. Контактні поверхні чищу до блиску, потім можна тонкий шар захисної мастила (не заливати, а саме плівку). Перетягувати гайку не можна: шпилька в кришці, сорвете — буде дорогий урок. Але й «на чесному слові» залишати не можна: нагрів контакту дасть падіння напруги і оплавлення колодки.

Якщо ваша ціль — надійно підключити генератор ВАЗ 2106, вимірюйте падіння напруги: при ввімкнених фарах і печці різниця між «B+» на генераторі і «+» на акумуляторі має бути невеликою (зазвичай до 0,2–0,3 В). Більше — шукайте поганий контакт на стартері, клемах або в проводі.

Вивід D+/61/L (збудження і лампа)

Тонкий провід йде на контрольну лампу зарядки і через неї (або через схему) подає збудження на ротор. Якщо цей контакт окислений — генератор може «не прокинутись» на холостих, і зарядка з'явиться тільки після перегазовки. Класична скарга: «даю газ — лампа тухне». Це майже завжди проблема ланцюга збудження/контактів або зношених щіток.

Я знімаю клему, очищаю, піджимаю язичок, щоб сиділо щільно. Потім ще раз: щоб підключити генератор ВАЗ 2106 нормально, тонкий провід має бути не «на соплях».

Маса: невидимий провід, який вирішує все

Генератор бере масу через корпус і кріплення на двигун, а двигун — через масу на кузов і акумулятор. Якщо коса маси згнила, ви будете хоч кожного місяця встановлювати новий генератор ВАЗ 2106 — напруга буде скакати. Я ставлю/оновлюю масу двигуна на кузов: хороший мідний провід, нормальні наконечники, точки кріплення зачищені. І так, це дешевше, ніж купувати «супер-генератор».

Окрема тема: зовнішній і вбудований регулятор напруги

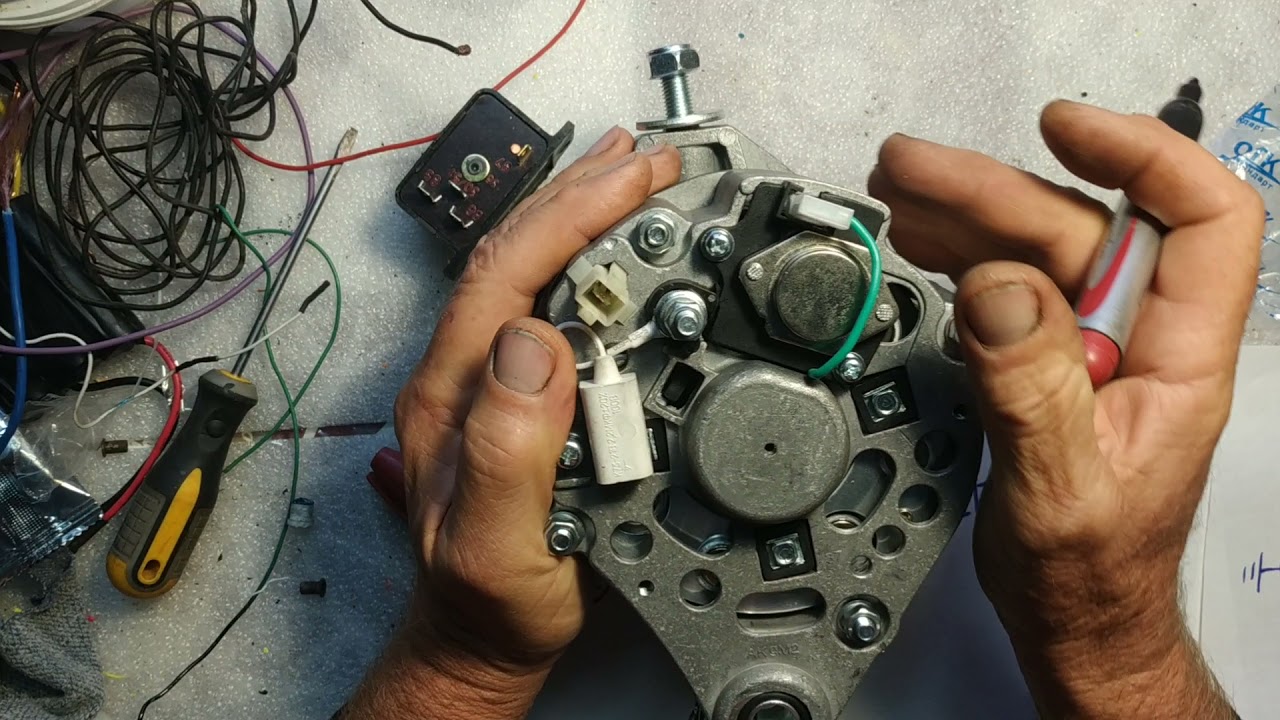

На ВАЗ 2106 зустрічаються два підходи: старі схеми з зовнішнім регулятором (реле-регулятор на кузові) і більш сучасні генератори з вбудованим регулятором (в щіткотримачі). Якщо ви переходите з зовнішнього на вбудований — просто встановити генератор ВАЗ 2106 фізично мало, треба коректно підключити генератор ВАЗ 2106 за схемою саме вашого виконання.

Я не буду малювати схему картинками, але дам робочий принцип: при вбудованому регуляторі зазвичай залишаються «B+» і «D+/L», зовнішній регулятор відключається/обходиться згідно зі схемою конкретного генератора. Найчастіша помилка — залишити зовнішній регулятор в ланцюгу як було, і потім дивуватися нестабільній зарядці.

Якщо ви не впевнені, який у вас тип — подивіться на генератор: вбудований регулятор зазвичай сидить ззаду на корпусі, разом зі щіткотримачем (модуль на 2 винти). Зовнішній — окремою коробочкою на кузові, з кількома проводами.

Запуск і контроль після встановлення: не «горить/не горить», а цифри

Після того як вдалося встановити генератор ВАЗ 2106 і ви впевнені, що змогли підключити генератор ВАЗ 2106 без переплутаних проводів, роблю перевірку в кілька етапів.

Що перевіряю одразу на місці

Перед запуском ще раз дивлюся: ремінь в канавках, провід «B+» не торкається маси, клеми затягнуті, інструмент із підкапотного прибраний. Заводжу. Лампочка зарядки має погаснути через 1–2 секунди після запуску. Якщо не погасла — не газую одразу до відсічки, а беру мультиметр.

Далі: на АКБ вимірюю напругу, вмикаю ближнє світло, піч, обігрів скла (якщо є), і дивлюсь, як тримає. На справній системі буде 13,6–14,4 В. Якщо на холостих падає до 12,8–13,1 і зростає тільки з оборотами — ремінь слабкий, щітки на виході, діодний міст «підплавлений», або контакт «D+» поганий.

Перевірка на витоки і нагрів контактів

Через 5–10 хвилин роботи торкаюся (обережно) клеми «B+» і проводу: гаряче — значить контакт поганий або провід тонкий. Це прямий шлях до оплавлення і пожежі. Нормальна клема після навантаження тепла, але не обпікає.

Типові проблеми після встановлення і як я їх лечу

Я спеціально перерахує типові випадки, коли людина начебто змогла встановити генератор ВАЗ 2106, начебто підключити генератор ВАЗ 2106, але результат не влаштовує.

1) Свист ременя при вмиканні фар/печі

Причина — слабке натягнення, замаслений ремінь, криві шківи. Лікування: відмити шківи, замінити ремінь (в Україні ремінь зазвичай 150–350 грн за адекватний), виставити натяг. «Спреї від свисту» — з серії маркетингу: на пару днів маскує, потім гірше.

2) Зарядка є тільки після перегазовки

Поганий контакт у колі збудження, зношені щітки, лампа/патрон в панелі, окисли в роз'ємі. Тут важливо: якщо лампочка зарядки перегоріла, деякі схеми можуть втратити збудження. Тому, коли просять підключити генератор ВАЗ 2106 «щоб без лампи» — я завжди пояснюю, що схема має бути виправною, а не «на соплях».

3) Перезаряд 15 В і вище

Майже завжди регулятор напруги. Змінюється швидко, коштує 250–600 грн. Але буває й «польовик» у генераторі після невдалої «прикурки». Якщо кипить АКБ — не зволікайте, ресурс батареї може впасти в рази за тиждень.

4) Низька напруга, хоча генератор новий

Найнеприємніший і найпоширеніший сюжет. Причини: падіння напруги на плюсовому проводі, погана маса двигуна, підгорілі клеми на стартері, слабкий контакт на «B+». Я бачив нові генератори, які «не заряджали», бо провід був стиснутий пасатижами і тримався на чесному слові.

Технічні дані, які тримаю в голові під час роботи

Щоб встановити генератор ВАЗ 2106 і потім впевнено підключити генератор ВАЗ 2106, я орієнтуюся на прості цифри:

Параметр	Норма/орієнтир	Коментар з практики
Напруга зарядки (прогріто, без навантаження)	13,6–14,2 В	Нижче — шукаю ремінь/контакти/діоди
Напруга зарядки (з навантаженням, 2000 об/хв)	13,8–14,4 В	Якщо падає — перевіряю падіння на проводах
Перезаряд	>14,8–15,2 В	Регулятор/помилка підключення
Прогин ременя	10–15 мм	Перетягнутий ремінь «вбиває» підшипники
Ресурс підшипників (усереднено)	80–150 тис. км	Сильно залежить від натягу і бруду

Плюси і мінуси заміни генератора цілком vs ремонт

Я не фанат міняти вузол «в зборі» тільки тому, що так простіше. Але іноді це реально вигідніше по часу.

Заміна генератора цілком: швидше, менше мороки, але є ризик купити «новий» з кривим мостом або дешевими підшипниками. Плюс ви все одно зобов'язані нормально підключити генератор ВАЗ 2106 і привести контакти в порядок, інакше новий швидко стане «як старий».

Ремонт генератора: дешевше при живому статорі/роторі, можна поставити якісні підшипники і регулятор. Мінус — потрібен майстер і час. Я зазвичай раджу ремонт, якщо корпус цілий, обмотки живі, і ви хочете передбачуваний результат за розумні гроші.

Гаражні поради, які реально працюють

«Генератор на класичці рідко вмирає сам по собі. Частіше його добиває ремінь, бруд, масло і погані контакти. Спочатку приберіть причини — потім ставте залізо».

Ще момент: якщо у вас періодично пропадає зарядка на кочках — не біжіть одразу встановлювати інший генератор ВАЗ 2106. Перевірте роз'єм тонкого проводу і масу двигуна. Це «копійчані» речі, але вони роблять більше, ніж рекламні обіцянки на коробці.

Що хочу побачити в коментарях?

Напишіть, який генератор стоїть у вас на ВАЗ 2106 (маркування, ампераж), і які симптоми були: свист, низька напруга, перезаряд, миготлива лампа. І ще питання: хто як вирішував проблему маси двигуна — залишили штатну чи поставили посилену? За цими деталями часто зрозуміло, чому не вдається стабільно встановити генератор ВАЗ 2106 і підключити генератор ВАЗ 2106 так, щоб забути надовго.

Якщо потрібно — розберемо ваш випадок за вимірами: напруга на АКБ, на «B+», падіння по масі, поведінка під навантаженням. З цифрами діагностика завжди точніша, ніж «мені здається, зарядка слабка».
