Як перевірити клапан ЕГР?

Сьогодні я хочу поділитися з вами інформацією про перевірку клапана системи рециркуляції відпрацьованих газів (ЕГР) на дизельних двигунах. Насамперед, перш ніж приступати до повної перевірки, необхідно переконатися в тому, що клапан взагалі спрацьовує. Така перевірка робиться елементарно.

Якщо потрібно перевірити справність пневмоклапана, достатньо спостерігати за ходом штока при прогазовках (одна людина газує, інша дивиться), або натисканням на мембрану — у цьому випадку повинні просідати оберти. Для перевірки електроклапана ЕГР потрібно подати живлення безпосередньо з акумулятора на плюс і мінус роз'єма, при цьому прислухаючись, чи є клацання. Виконавши такі дії, можна переходити до більш детальної перевірки клапана ЕГР. Давайте розберемося разом!

Чи справно працює клапан EGR?

Клапан EGR (рециркуляції відпрацьованих газів) відіграє ключову роль у зниженні токсичності вихлопних газів дизельного двигуна, особливо в режимі часткових навантажень. Він здійснює підмішування вихлопних газів у впускний тракт, що сприяє зменшенню шкідливих викидів. Однак для забезпечення стабільної роботи двигуна в різних умовах, таких як холодний або перегрітий двигун, а також при різних навантаженнях, ЕБУ (електронний блок управління) може автоматично відключати клапан EGR за певних умов, наприклад при номінальних навантаженнях понад 65%.

Несправності клапана EGR можуть призвести до низки негативних наслідків. Вони включають:

1. Димлення вихлопних газів. При несправності клапана EGR може спостерігатися сизий дим на холодному двигуні і чорний дим на прогрітому двигуні.
2. Нестабільні оберти холостого ходу. Несправність клапана EGR може призвести до плаваючих обертів двигуна на холостому ходу.
3. Помилки ЕБУ. При недостатній керованості рециркуляції ЕБУ може відключати клапан EGR і видавати помилку про невідповідність параметрам рециркуляції.
4. Проблеми з мембраною. У разі заклинювання клапана керування EGR у відкритому стані мембрана рециркуляції може втягувати вакуум у систему й заглушувати двигун.
5. Зношення штока і втулки. При зношенні клапана через місця зносу можуть просочуватися вихлопні гази, що призводить до нагару та підклинювання.

Варто також зазначити, що на деяких моделях автомобілів, наприклад Mitsubishi Pajero IV 3.2d Common Rail 4-valve з двигуном 4M41, відключення клапана EGR може викликати помилку про недостатній наддув, оскільки логіка управління турбіною й рециркуляцією пов’язана між собою.

Типи клапана EGR за типом управління

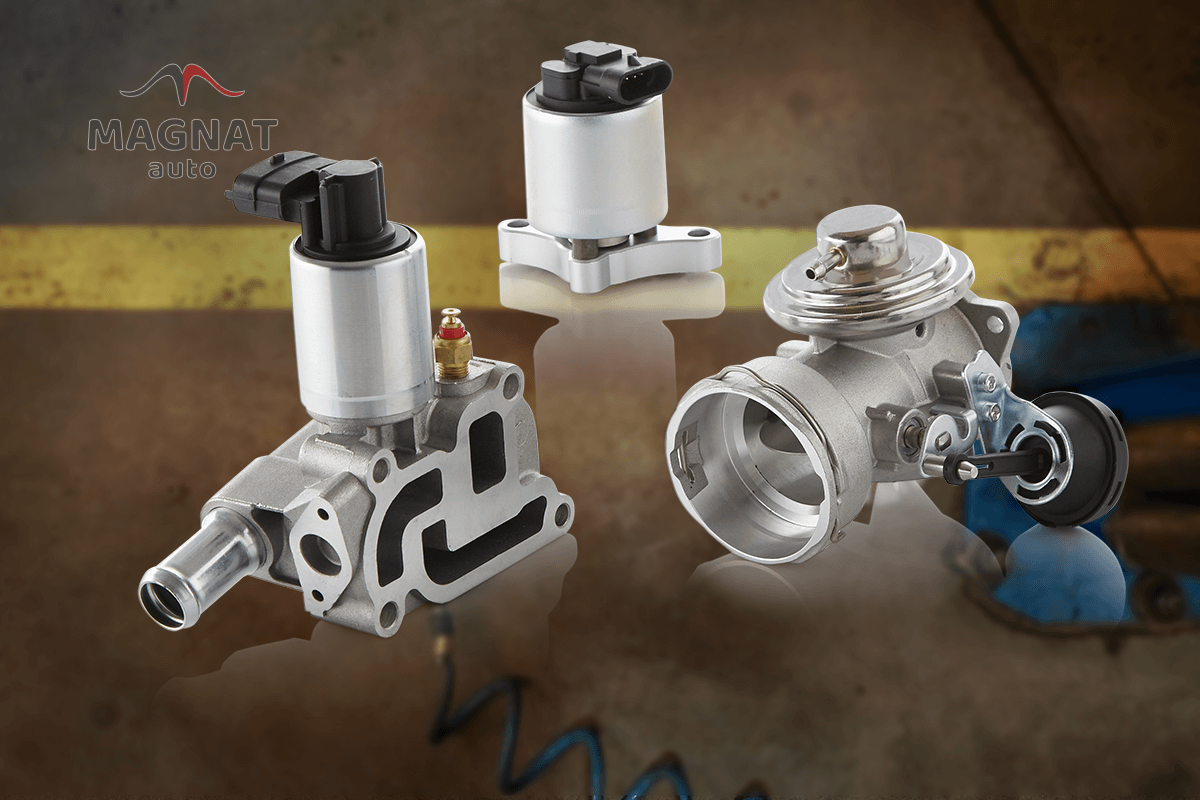

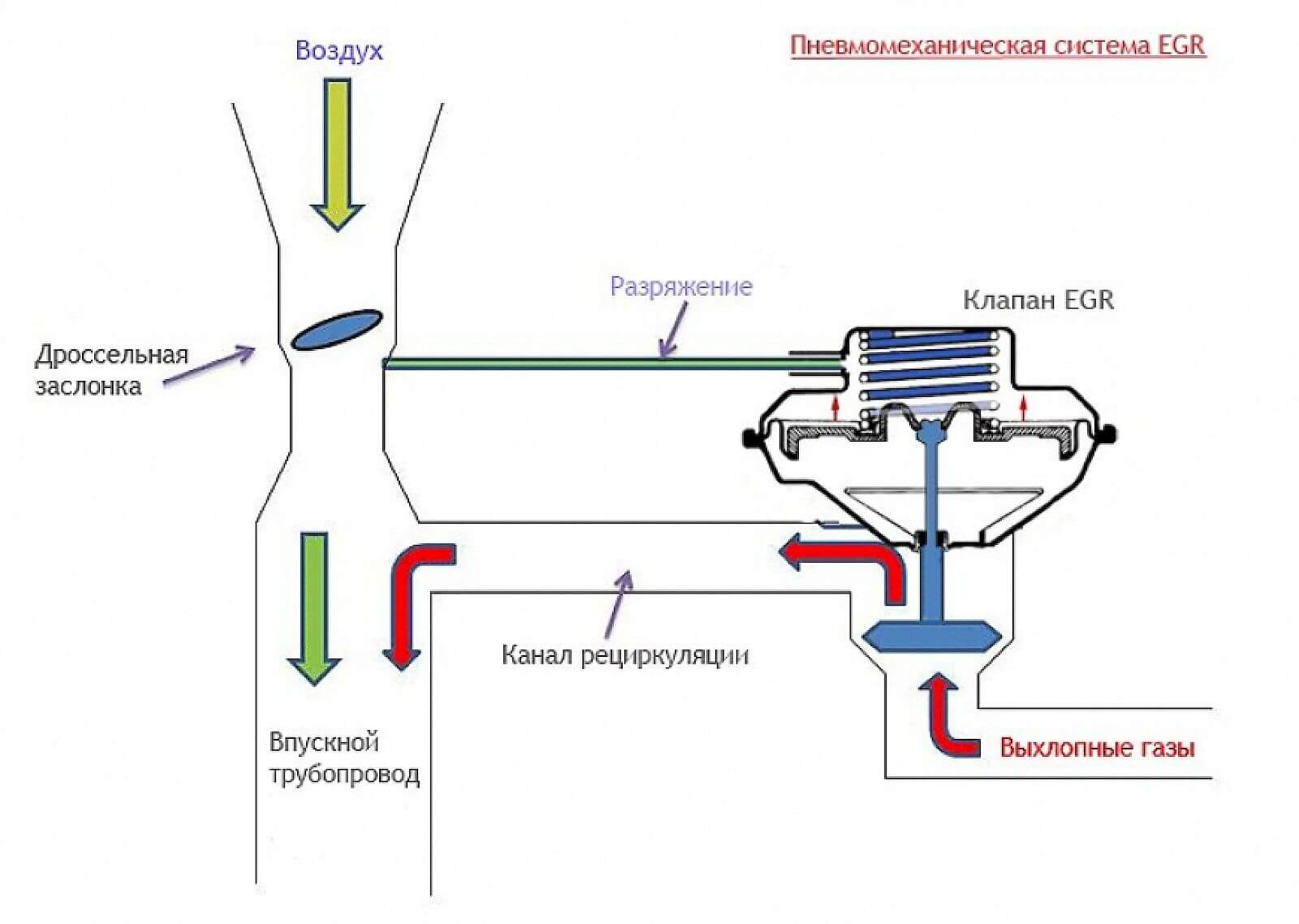

• Механічне керування: Цей тип клапана EGR оснащений механічним механізмом, який забезпечує приведення в рух штока клапана. Зазвичай це здійснюється за допомогою вакууму, що створюється в двигуні або зовнішнім вакуумним насосом. Механічне керування являє собою просту й надійну систему, що не потребує складної електроніки для свого функціонування.
• Електронне керування: Клапани EGR з електронним керуванням обладнані електромагнітним соленоїдом або сервоприводом, який відкриває й закриває клапан у відповідь на сигнали від ЕБУ (електронного блоку управління). Електронне керування дозволяє точніше регулювати потік відпрацьованих газів залежно від поточних умов роботи двигуна, що підвищує ефективність і економічність роботи.
• Гідравлічне керування: Цей тип керування використовує гідравлічну систему для приведення в рух клапана EGR. Гідравлічне керування може включати використання оливи або іншої рідини для передачі енергії від гідравлічного насоса до клапана. Така система зазвичай використовується на більших і потужніших двигунах, де потрібна більша сила для керування клапаном.

Кожен з цих типів має свої переваги й особливості, і вибір певного типу залежить від конкретних вимог та характеристик двигуна і автомобіля.

Можливі причини поломки клапана EGR

1. Зношення й накопичення коксу: При пробігу близько 100 000 км клапани EGR можуть почати підклинювати через зношення і накопичення коксу. Рекомендується зняти клапан, очистити його та оцінити стан. Якщо він ще працездатний, встановіть його назад. У разі помітного зносу заміна клапана обов'язкова.
2. Негерметична мембрана: Негерметична мембрана клапана призводить до неповного відкриття або закриття EGR, що може спричинити димлення двигуна і плавання обертів на холостому ходу.
3. Закоксовані канали: Закоксовані канали можуть знизити продуктивність EGR. Важливо перевірити не лише сам клапан, а й канали подачі газів EGR до впускного колектора.
4. Недостатня продуктивність вакууму: Недостатня продуктивність вакууму може призвести до неповної роботи вакуумного клапана керування EGR.
5. Несправності інших систем: Несправності інших систем, таких як дросельна заслінка або турбіна, можуть вплинути на роботу EGR і спричинити помилки в роботі двигуна.
6. Несправність системи керування: Перевірте нестандартні прокладки й заглушки в системі подачі газів до клапана EGR. Режими роботи EGR залежать від температури двигуна і повинні відповідати стабільним показникам датчика температури.
7. Некоректна програма ЕБУ: Некоректна програма ЕБУ може спричинити неправильне відкриття клапана EGR при холодному запуску, що призводить до проблем у роботі двигуна. У деяких випадках заглушка клапана EGR є єдиним вирішенням проблеми.
8. Некоректно перепрошита ЕБУ: Некоректно перепрошита ЕБУ або наявність адаптації клапана можуть викликати нестабільність роботи клапана EGR після чищення або ремонту системи EGR.

Вивчивши та діагностувавши вказані проблеми, можна ефективно усунути несправності клапана EGR і відновити нормальну роботу двигуна.

Коди OBD-II вказують на проблеми з ЕГР

Коди OBD-II, які можуть вказувати на проблеми з клапаном EGR, включають:

• P0400 - Проблеми із системою рециркуляції вихлопних газів (EGR).
• P0401 - Низька ефективність роботи системи EGR.
• P0402 - Несправності в роботі клапана EGR.
• P0403 - Неправильний сигнал з електричного клапана керування EGR.
• P0404 - Високий вхідний сигнал з електричного клапана керування EGR.
• P0405 - Проблеми з ланцюгом керування електричним клапаном EGR.
• P0406 - Неправильне функціонування датчика положення клапана EGR.

Ці коди можуть вказувати на різні проблеми з клапаном EGR, від електричних збоїв до несправностей у механізмі самого клапана.

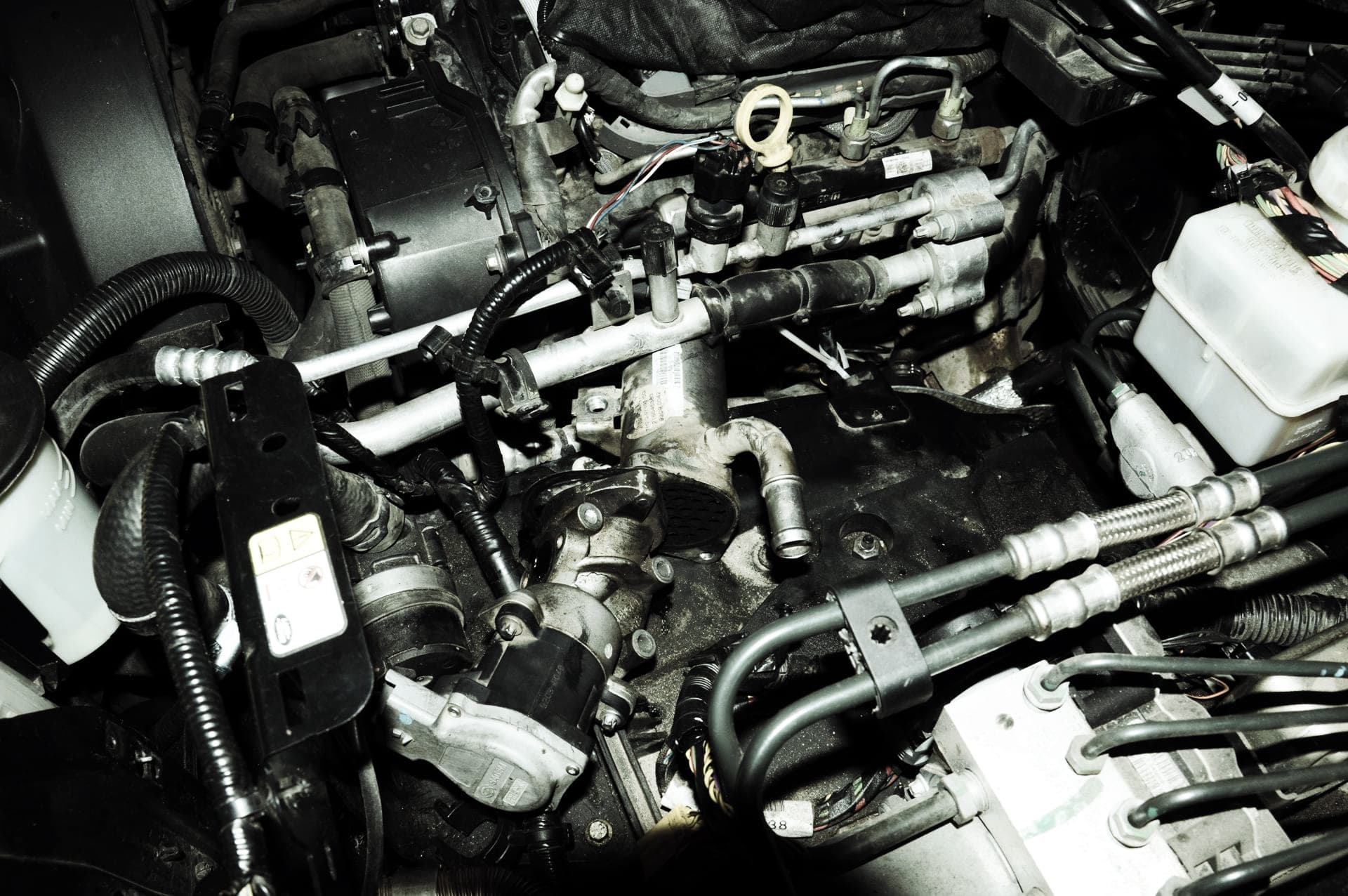

Перевірка клапана EGR натисканням на клапан

Для перевірки стану клапана EGR у дизельному автомобілі виконуйте наступні дії:

• Натиск на мембрану: За працюючого на холостому ходу двигуна натисніть на мембрану клапана. В автомобілі це можна зробити під тарілкою, де є вирізи в корпусі, через які можна натиснути безпосередньо на мембрану. Зверніть увагу, що натиск здійснюється не безпосередньо на мембрану, а на частину корпусу, розташовану над мембраною.
• Перевірка реакції двигуна: Якщо оберти двигуна почали просідати і він став "задихатися" після натиску на мембрану, це вказує на те, що сідло клапана знаходиться в хорошому стані. У такому випадку ремонт зазвичай не потрібен, за винятком профілактичних робіт, які можна виконати після демонтажу клапана EGR для додаткової комплексної діагностики.
• Перевірка герметичності мембрани: Якщо після натиску на мембрану нічого не відбувається, і двигун не втрачає обертів, це може вказувати на те, що мембрана вже не герметична, і система EGR практично не працює. У такому випадку рекомендується демонтувати клапан EGR і виконати додаткову діагностику стану клапана та інших елементів системи EGR.

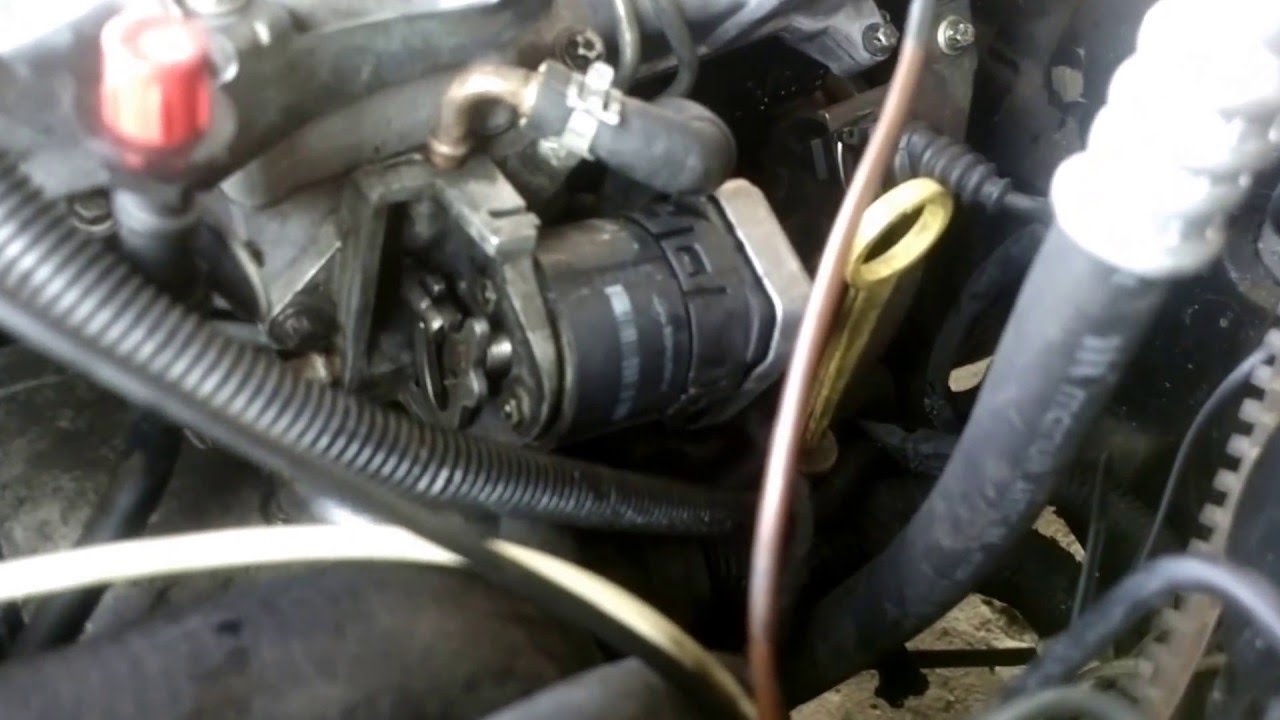

Перевірка клапана EGR

Для перевірки клапана EGR на автомобілі виконайте такі кроки:

• Від'єднання шланга з вакуумом: За холостих обертів двигуна від'єднайте шланг, по якому подається вакуум, від клапана EGR. Шланг зазвичай підходить до клапана від вакуумного насоса або від іншого джерела вакууму.
• Створення розрідження: Якщо у вас є вакуумний насос, підключіть його до отвору клапана EGR і створіть розрідження. Якщо клапан справний, двигун почне "задихатися" і дергатися, оберти почнуть падати. Це вказує на те, що клапан працює нормально. Якщо вакуумного насоса немає, можна використати інший шланг і створити розрідження, втягнувши повітря ротом.
• Перевірка роботи двигуна: Якщо двигун продовжує працювати в нормальному режимі без змін обертів, це може вказувати на несправність клапана EGR. У такому випадку рекомендується демонтувати клапан для детальнішої діагностики і, за потреби, ремонту. Пам'ятайте, що ремонт клапана краще проводити в умовах автосервісу або гаража.

Перевірка соленоїда

1. Перевірка вакууму: Від'єднайте дрібні трубки від нижньої частини соленоїда клапана EGR і запустіть двигун. Перевірте наявність вакууму, прислухавшись до його звуку або приставивши палець до відкритого кінця трубки. Якщо вакуум відсутній, необхідна додаткова діагностика, можливо з демонтажем клапана EGR.
2. Перевірка електричної частини: Від'єднайте роз'єм від соленоїда клапана EGR. Перевірте наявність живлення, використовуючи мультиметр у режимі вимірювання постійної напруги. Один щуп мультиметра підключіть до живлячого контакту соленоїда, а другий до «маси». Якщо живлення присутнє, мультиметр покаже значення близько 12 вольт. Також перевірте цілісність імпульсного проводу, використовуючи мультиметр у режимі «прозвонки». Переконайтеся, що проводи цілі й не мають пошкодженої ізоляції. Пошкоджені дроти замініть на нові або заізолюйте пошкоджені ділянки ізоляцією.
3. Перевірка цілісності проводки соленоїда: Використовуючи мультиметр у режимі прозвонки або вимірювання електричного опору, перевірте цілісність проводки соленоїда. Підключіть два щупи мультиметра до двох виводів проводки соленоїда. Значення опору має відрізнятися від нуля та нескінченності. Інакше це може вказувати на коротке замикання або обрив обмотки соленоїда.

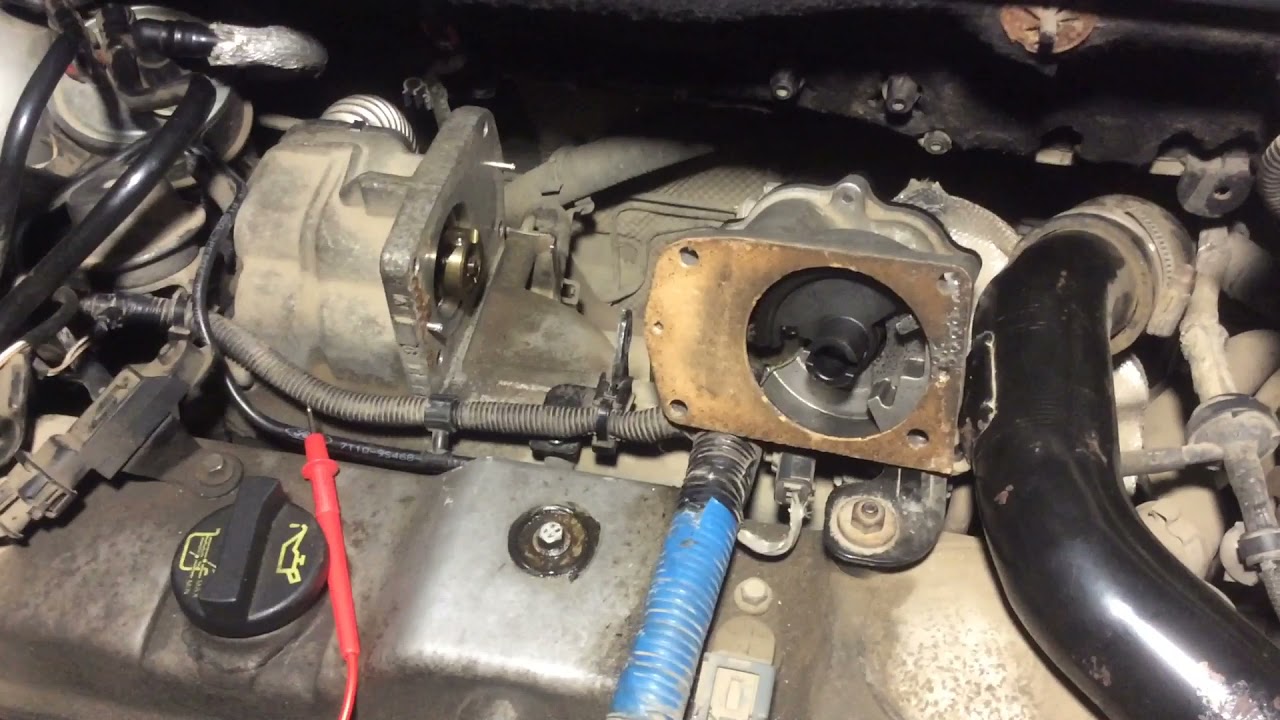

Перевірка датчика EGR

• Перевірка живлення: Підключіть мультиметр до проводу №3 на датчику EGR і до маси. Запустіть двигун. Напруга між цими проводами має становити близько 5 вольт. Це вказує на наявність живлення на датчику.
• Перевірка напруги на імпульсному проводі: У стані, коли двигун не прогрітий і система EGR не активна, виміряйте напругу на імпульсному проводі №1. Вона має бути близько 0,9 вольта. При подачі вакууму на клапан EGR і фіксації цього датчиком, напруга на імпульсному проводі має поступово зростати. При напрузі близько 10 вольт клапан має відкритися. Якщо напруга не змінюється або змінюється нелінійно, можливо, датчик несправний.
• Перевірка реакції двигуна при знятому клапані EGR: Якщо двигун глухне після короткої роботи, можна відкрутити клапан EGR і притиснути його, а потім знову прибрати, спостерігаючи за реакцією двигуна. Якщо після зняття клапана EGR із картера надходить багато диму і двигун починає працювати рівніше, це може вказувати на несправність системи вентиляції або самого клапана. Для додаткової перевірки потрібні додаткові тести.

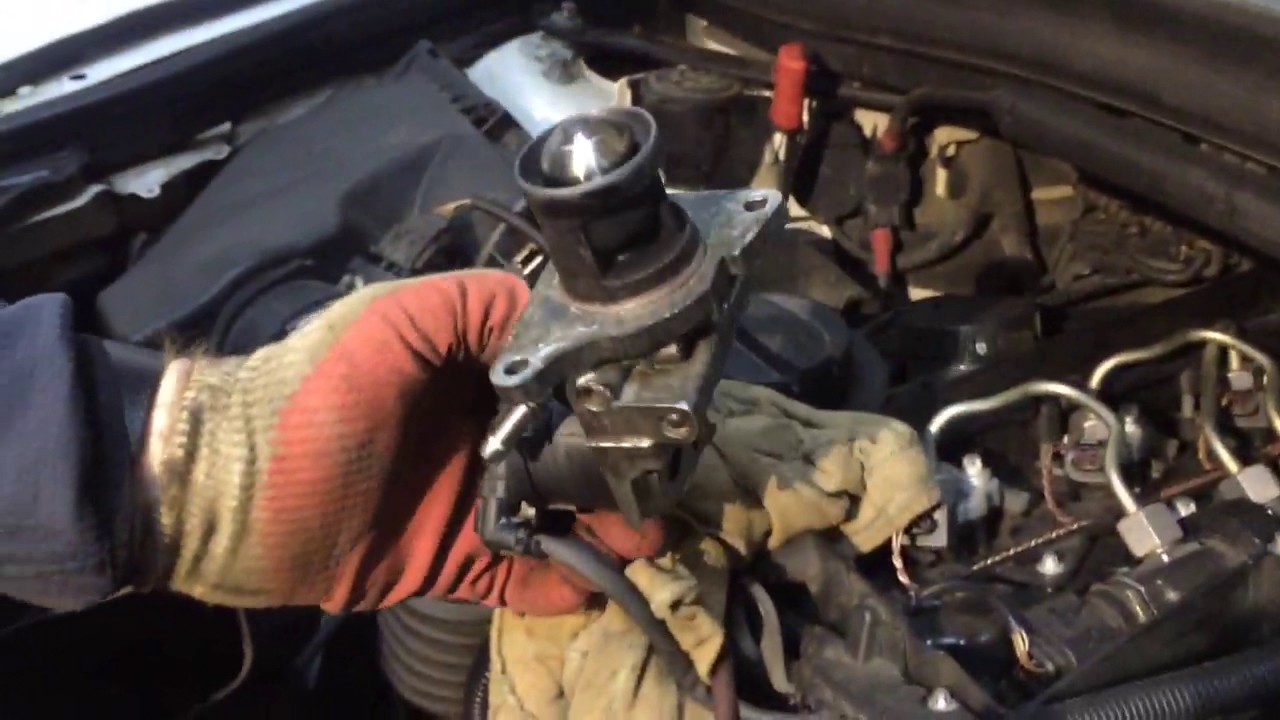

Перевірка клапана EGR на дизелі з демонтажем

Щоб перевірити працездатність клапана EGR при його знятті, слід виконати такі дії:

1. Подача напруги: Необхідно подати 12 вольт постійного струму на відповідні контакти клапана. Як правило, це робиться через з'єднання клем 2 і 6. Використайте джерело змінної напруги для більш реалістичної перевірки, оскільки в реальній експлуатації напруга може змінюватися. Клапан має почати відкриватися при напрузі близько 10 вольт.
2. Перевірка опору: Виміряйте електричний опір датчика (потенціометра) при відкритому й закритому положенні клапана. Зазвичай при справному датчику опір між контактами 2 і 6 становить близько 4 кОм у відкритому положенні і близько 1,4 кОм у закритому положенні. Між контактами 4 і 6 опір має бути близько 1,7 кОм у відкритому положенні і близько 3,2 кОм у закритому положенні.
3. Візуальний огляд і очищення: Огляньте клапан на наявність накопиченої сажі та інших забруднень на його поверхні, особливо на штоку. Проведіть профілактичне очищення клапана зовні й зсередини за допомогою спеціальних засобів для видалення сажі.

Цей метод дозволяє не лише перевірити працездатність клапана EGR, а й оцінити його технічний стан всередині й зовні.

Перевірка клапана EGR?

На завершення, несправності клапана EGR можуть призвести до низки серйозних проблем у роботі двигуна, включно зі зниженням продуктивності, підвищеним забрудненням навколишнього середовища та можливими поломками інших систем. Тому регулярна перевірка й обслуговування клапана EGR є важливими аспектами технічного обслуговування автомобіля.

При виявленні будь-яких ознак несправності слід негайно провести діагностику і, за потреби, замінити або відремонтувати клапан EGR. Це дозволить зберегти надійну й ефективну роботу двигуна, а також зменшити негативний вплив на навколишнє середовище.
