Схема реле і запобіжників Лада Пріора

Коли в машині ламається електрика, особливо в сучасній, а не в класичній - це біда. Знайти нормального автоелектрика дуже важко, який справді зможе розібратися з причиною і вирішити проблему. Навіть я, маючи велику кількість інструментів та досвіду, не беруся ремонтувати все. Є машини, які ну просто нереально складні в електриці.

Як завжди, при будь-якій появившійся несправності в електриці автомобіля потрібно перевірити блок реле і запобіжників. У цьому випадку, Лада Пріора не виняток і блок реле з запобіжниками можна перевірити і самостійно.

Оскільки мене часто питають, де знаходиться той чи інший елемент в автомобілі, в цій статті я також хочу розповісти про схему реле і запобіжників на Ладі Пріора. Розповім і покажу, як відкрити блок запобіжників, як зняти блок запобіжників і як розібрати блок запобіжників. У кого виникнуть питання, чекаю їх у коментарях. Постараюся відповісти.

Де знаходиться блок запобіжників на Ладі Пріора

Розробники потурбувалися про власників Пріори і зробили 3 монтажні блоки. Все на благо більш ретельного контролю і зручності при ремонті та діагностиці.

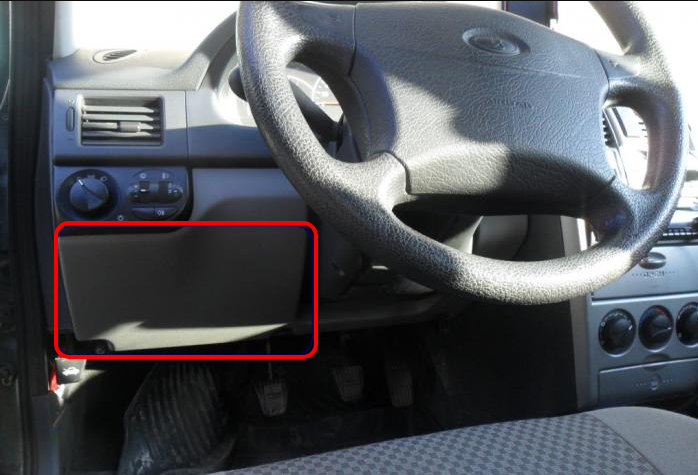

• Головний, що відповідає за всі блоки запобіжників і реле, знаходиться біля водія.

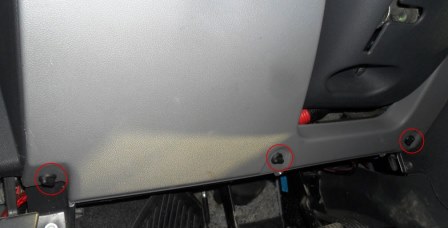

Щоб дістати його і відкрити, потрібно відкрутити 3 гвинти і від'єднати кришку.

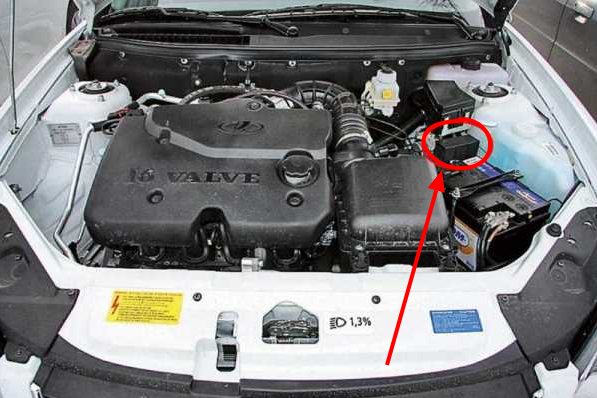

• Другорядний монтажний блок розташовується під капотом, в районі розширювального бачка та акумулятора. (Позначив на фото стрілкою)

Якщо зняти кришку-чохол, який захищає силові запобіжники, то можна побачити таку картину:

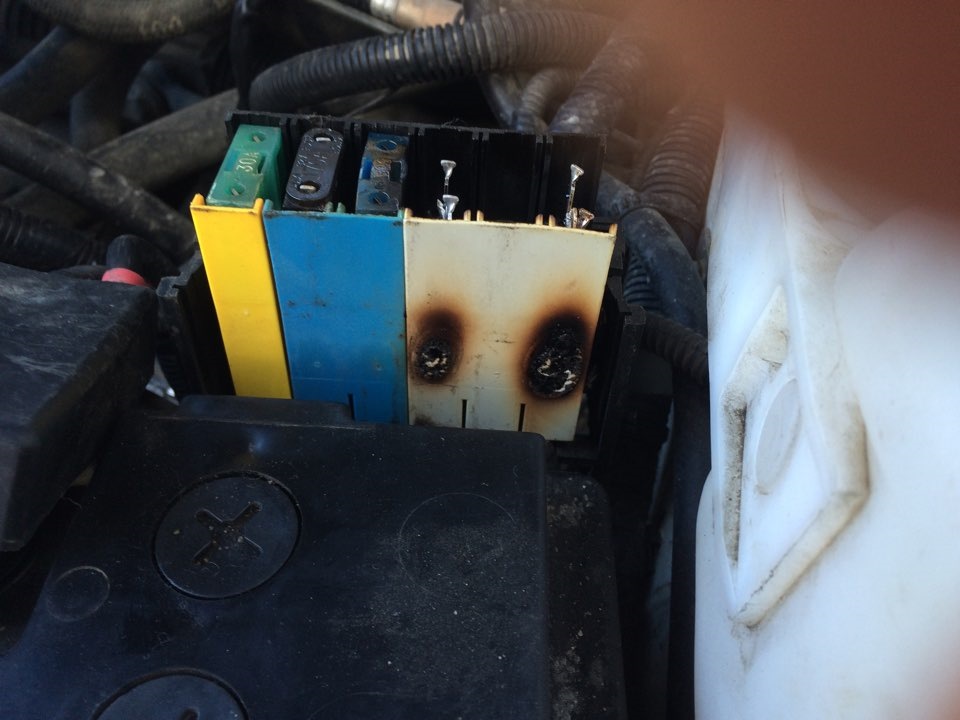

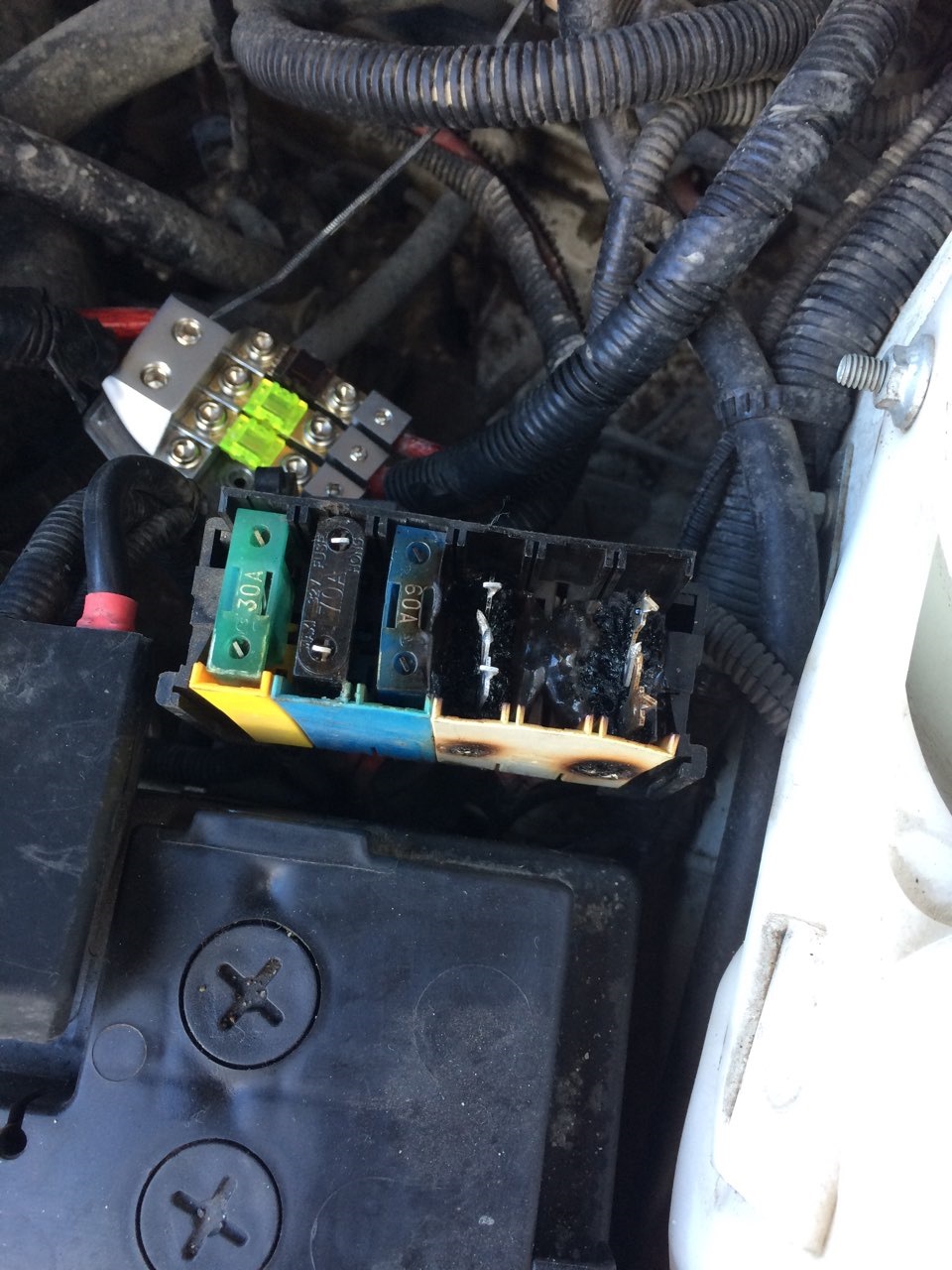

Зовні вони всі у робочому стані і проблем з ними немає. Якщо побачите щось подібне, як на фото нижче, то скажу так: у вас великі проблеми:

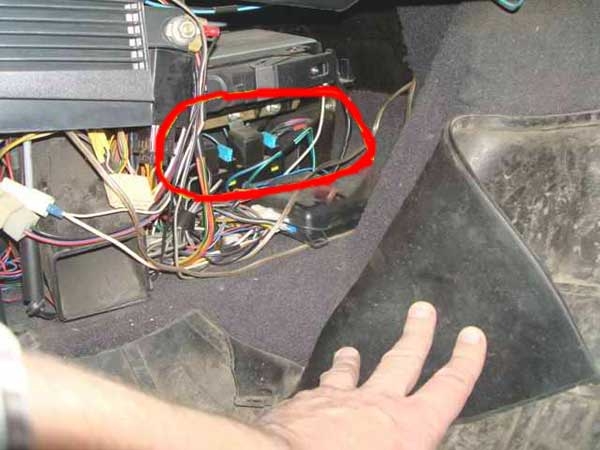

• Останній монтажний блок можна знайти біля переднього пасажира. Блок запобіжників кріпиться гвинтами.

Схема блока запобіжників Пріори

В інтернеті знайшов схему з книжки.

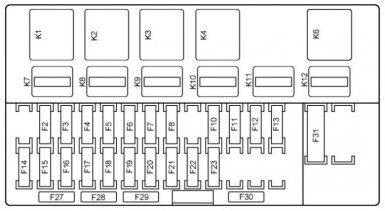

Монтажний блок 1118-3722010-00

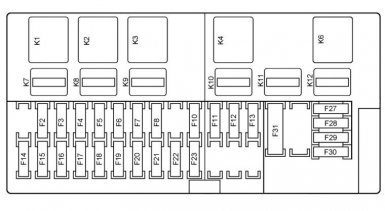

Монтажний блок DELRHI 15493150

* - для комплектації «Норма» з кондиціонером і «Люкс»

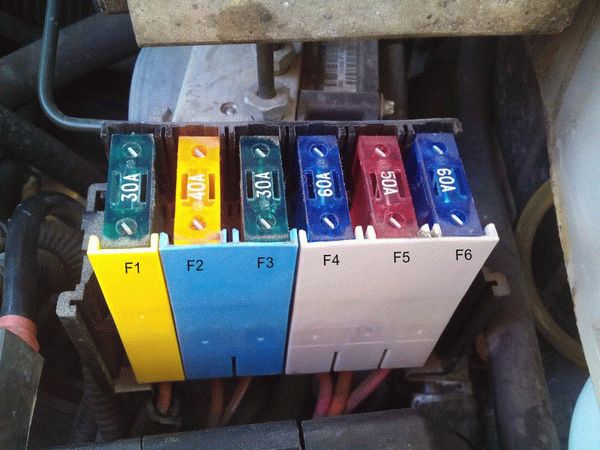

Розташування запобіжників Лади Пріори під капотом

1. F1 (30 А) – запобіжник живлення силових ланцюгів електронної системи управління двигуном (ЕСУД);
2. F2 (60 А) – запобіжник кола живлення вентилятора системи охолодження двигуна (силовий ланцюг), додаткове реле (реле запалювання), обігрів заднього скла, контролер електропакета;
3. F3 (60 А) – запобіжник кола живлення електровентилятора системи охолодження двигуна (керуючий ланцюг реле), звуковий сигнал, тривожний сигнал, замок запалювання, комбінація приладів, підсвітка салону, стоп-сигнал, прикурювач;
4. F4, F6 (60 А) – запобіжники силового кола генератора;
5. F5 (50 А) – запобіжник кола живлення електромеханічного підсилювача рульового управління

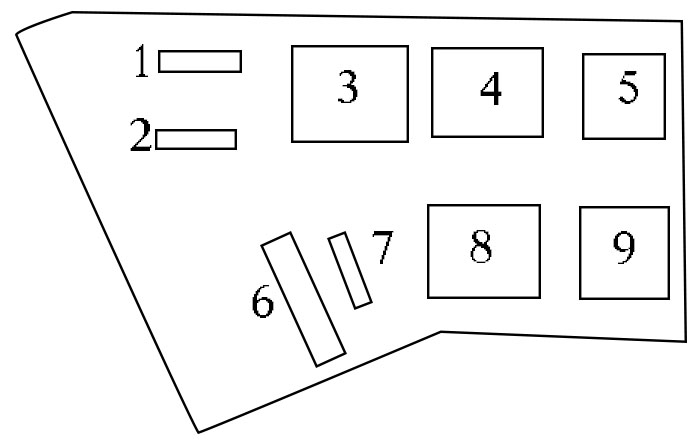

Блок реле і запобіжників кондиціонера Halla

1. Запобіжник кола живлення електровентилятора правого (30 А);
2. Запобіжник кола живлення електровентилятора лівого (30 А);
3. Реле електровентилятора правого;
4. Додаткове реле (послідовного включення електровентиляторів лівого і правого);
5. Реле електровентилятора лівого;
6. Запобіжник кола живлення електровентилятора обігрівача (40 А);
7. Запобіжник кола живлення компресора (15 А);
8. Реле електровентилятора обігрівача;
9. Реле компресора.

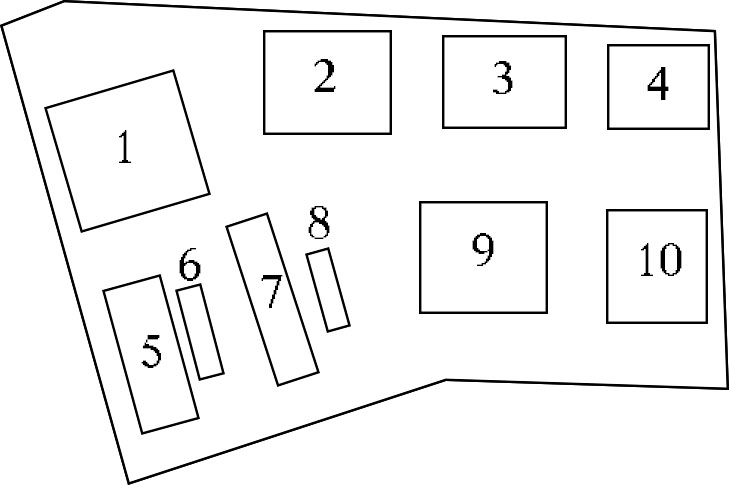

Блок реле і запобіжників кондиціонера Panasonic

1. Максимальна швидкість вентилятора обігрівача
2. Правий вентилятор
3. Реле послідовного включення вентиляторів (низька швидкість)
4. Лівий вентилятор
5. Запобіжник лівого вентилятора (низька швидкість)
6. Правий вентилятор
7. Вентилятор обігрівача
8. Компресор
9. Вентилятор обігрівача
10. Компресор

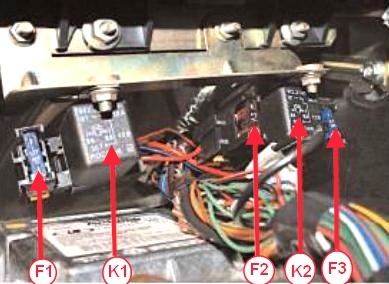

1. F1 (15 А) – запобіжник кола головного реле і блокування стартера;
2. F2 (7,5 А) – запобіжник кола живлення ЕБУ (контролера);
3. F3 (15 А) – запобіжник бензонасоса Пріори;
4. K1 – головне реле;
5. K2 – місце, де знаходиться реле бензонасоса Пріори.

Як зняти блок запобіжників на Пріорі - Відео

Заміна блока запобіжників Пріори - Відео

Що робити, якщо вигорало гніздо запобіжника в монтажному блоці?

Блок реле і запобіжники на Пріорі - Робимо висновки

Сподіваюся, що доступно описав, як зняти, витягти і розібрати блок запобіжників і показав схему на Ладі Пріора. Також постарався і знайшов відео, які повинні бути Вам корисні та знадобитися в будь-яких життєвих ситуаціях.

Якщо що-небудь незрозуміло, пишіть питання в коментарях. Я періодично їх читаю і постараюся відповісти.
