Як перевірити датчик колінвала?

До редакції Автопорталу 100.ks.ua часто надходять запитання, список яких ми трохи нижче розмістимо, і відповідно, ми не можемо швидко відповісти на них. Для цього ми зібрали колегію автомобільних експертів і попросили їх дати повні відповіді. Усі питання крутяться навколо одного, основного: "Як перевірити датчик колінвала?". Тому зараз ми на них відповімо і дамо поради.

• де перевірити датчик положення колінвала;
• як перевірити датчик колінчастого вала;
• як перевірити датчик колінвала ВАЗ 2110;
• як перевірити датчик колінчастого вала BMW E39 M52;
• як перевірити датчик колінвала Приора;
• як перевірити датчик колінчастого вала Газель;
• як перевірити датчик колінвала Opel Vectra A;
• як перевірити датчик колінвала Нива Шевроле;
• як перевірити датчик колінчастого вала Сенс;
• як перевірити датчик колінвала Opel Astra G;
• як перевірити датчик колінчастого вала не знімаючи;
• як перевірити датчик колінчастого вала M57;
• як перевірити датчик колінвала УАЗ Буханка;
• як перевірити датчик колінчастого вала;
• датчик колінчастого вала Sprinter 2.9;
• ознаки несправності датчика колінчастого вала;
• проблеми датчика колінчастого вала;
• чим можна перевірити датчик колінчастого вала;
• чим перевірити датчик положення колінчастого вала;
• як перевірити датчик розподільного вала Mercedes W210.

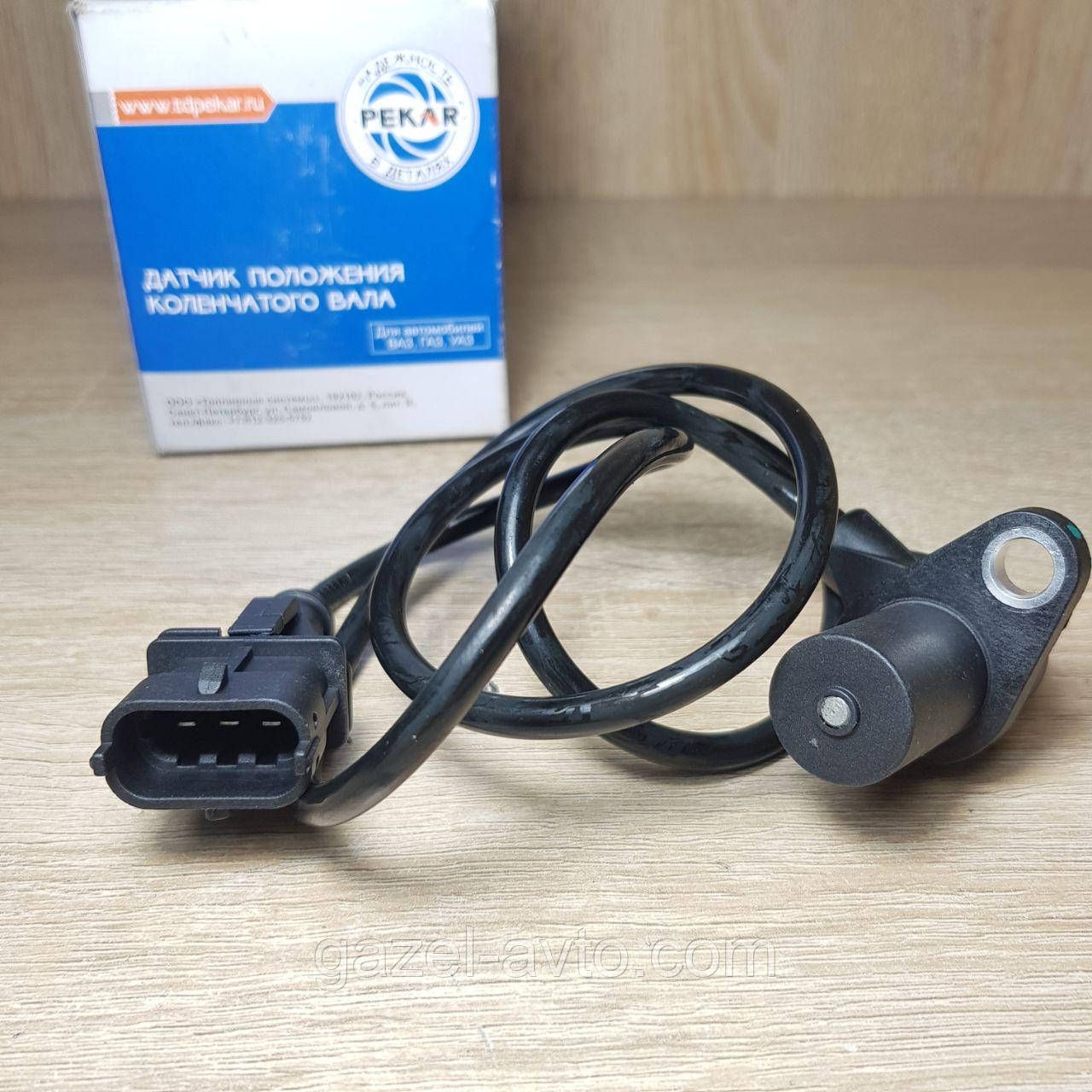

Датчик колінвала - це важливий елемент системи керування двигуном, який допомагає контролювати обертання колінчастого вала та визначати положення поршнів у циліндрах. Якщо датчик не працює належним чином, це може призвести до проблем із двигуном, таких як втрата потужності або нестабільна робота. У цій статті ми розглянемо, як перевірити датчик колінвала.

 Коли почали встановлювати датчики колінвала на авто?

Встановлення датчиків колінвала на автомобілі почалося в середині 1980-х років. Це пов'язано з переходом на використання електронної системи керування двигуном, яка вимагала точних даних про положення колінчастого вала для правильної роботи.

Наразі вони встановлюються на більшість автомобілів, щоб забезпечити точніше керування двигуном і підвищити ефективність його роботи.

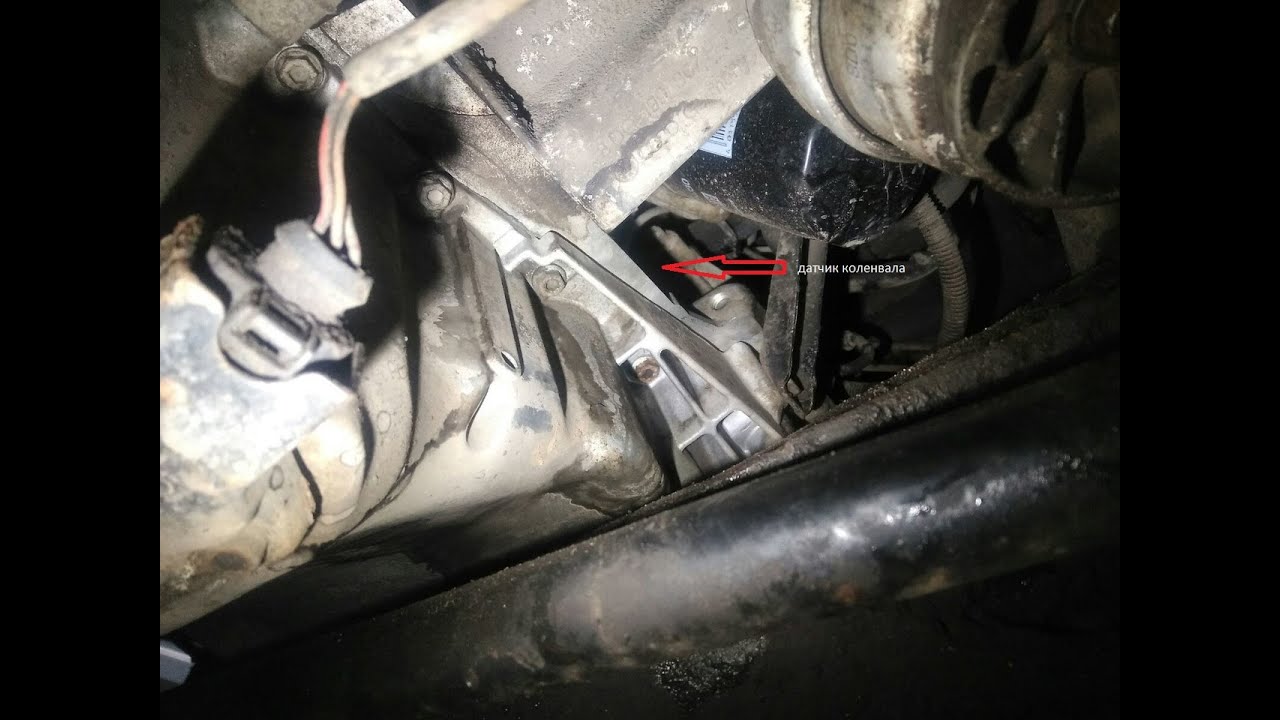

 Де знаходиться датчик колінвала?

Датчик колінвала розташований на двигуні автомобіля і призначений для контролю обертання колінчастого вала. Зазвичай він розміщується поблизу колінчастого вала і може бути встановлений як у безпосередній близькості від нього, так і на певній відстані.

Залежно від конструкції двигуна та марки автомобіля, датчик може розташовуватися з різного боку двигуна і мати різні типи кріплення. Щоб знайти датчик колінвала на вашому автомобілі, зверніться до керівництва з експлуатації.

 Які ознаки несправності датчика колінвала?

Несправність датчика колінвала може проявлятися по-різному, залежно від типу несправності. Деякі з ознак несправності датчика колінвала включають:

• Несправність двигуна або його вихід з ладу
• Зупинка двигуна під час руху
• Низька потужність двигуна
• Нестабільний холостий хід
• Погане прискорення або затримка при розгоні
• Підвищене споживання палива
• Проблеми при запуску двигуна
• Несправність системи запалювання або контролю двигуна
• Поява помилок на панелі приладів
• Поява сигналу "Check Engine" на панелі приладів

Якщо ви помітили будь-який із цих ознак, це може бути пов'язано з несправністю датчика колінвала. У такому випадку рекомендується звернутися до спеціаліста для проведення діагностики та ремонту вашого автомобіля.

 Як проявляється несправність датчика колінвала?

Якщо пристрій працює невірно, двигун може працювати неефективно, що призводить до зменшення потужності та продуктивності автомобіля.

Коли датчик колінвала несправний, система контролю двигуна може отримувати неправильну інформацію про швидкість обертання колінчастого вала. Це може призводити до помилок у системі впорскування палива і системі запалювання, що, у свою чергу, впливає на потужність двигуна. Двигун може працювати з низькою потужністю, що проявляється у труднощах при обгонах і підйомах, а також у поганій динаміці розгону.

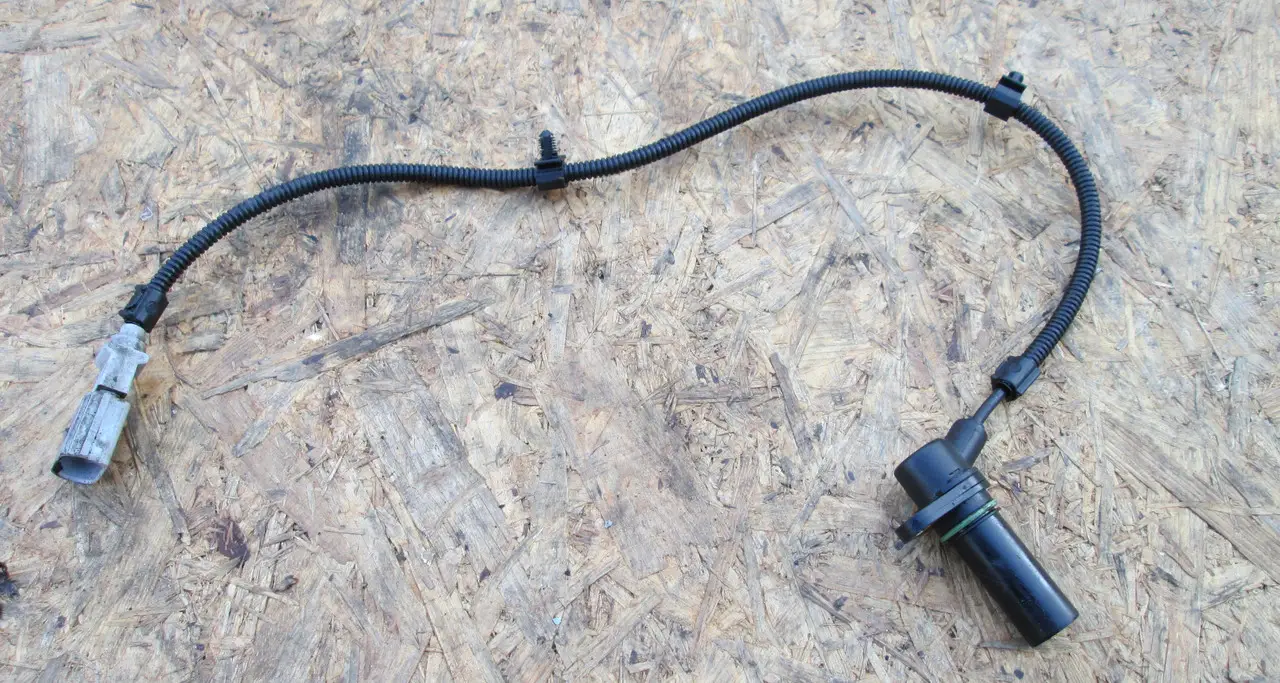

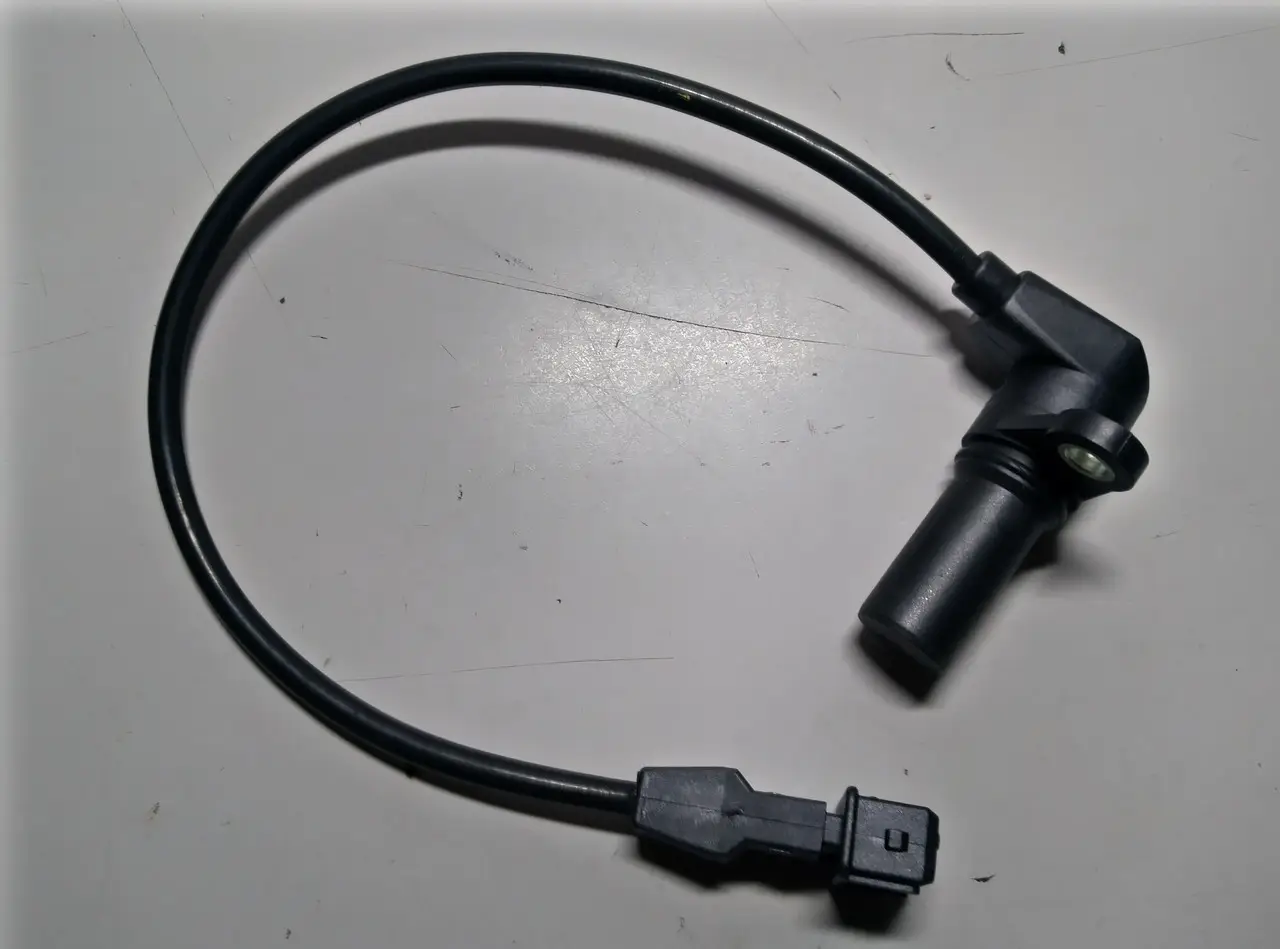

 Як влаштований датчик колінвала?

Пристрій являє собою електромеханічний елемент, який встановлюється на двигун автомобіля і призначений для вимірювання положення колінчастого вала.

Основними елементами датчика колінчастого вала є електромагніт і датчик Холла. Електромагніт створює магнітне поле, яке впливає на зубчастий диск, встановлений на колінчастому валу. Зубчастий диск має один або декілька зубців, які при проходженні повз датчика Холла викликають зміну магнітного поля всередині датчика.

Датчик Холла — це електронний пристрій, який може виявляти зміни магнітного поля і перетворювати їх на електричний сигнал. При проходженні зубця зубчастого диска повз датчика Холла створюється електричний імпульс, який передається на електронну систему керування двигуном. Ця система використовує дані про положення колінчастого вала для правильного керування процесом впорскування палива та запалювання.

Датчики колінвала можуть мати різні конструктивні виконання залежно від моделі автомобіля та виробника датчика. Деякі датчики можуть містити додаткові елементи, такі як магніти або оптичні сенсори, які покращують точність вимірювання положення колінчастого вала.

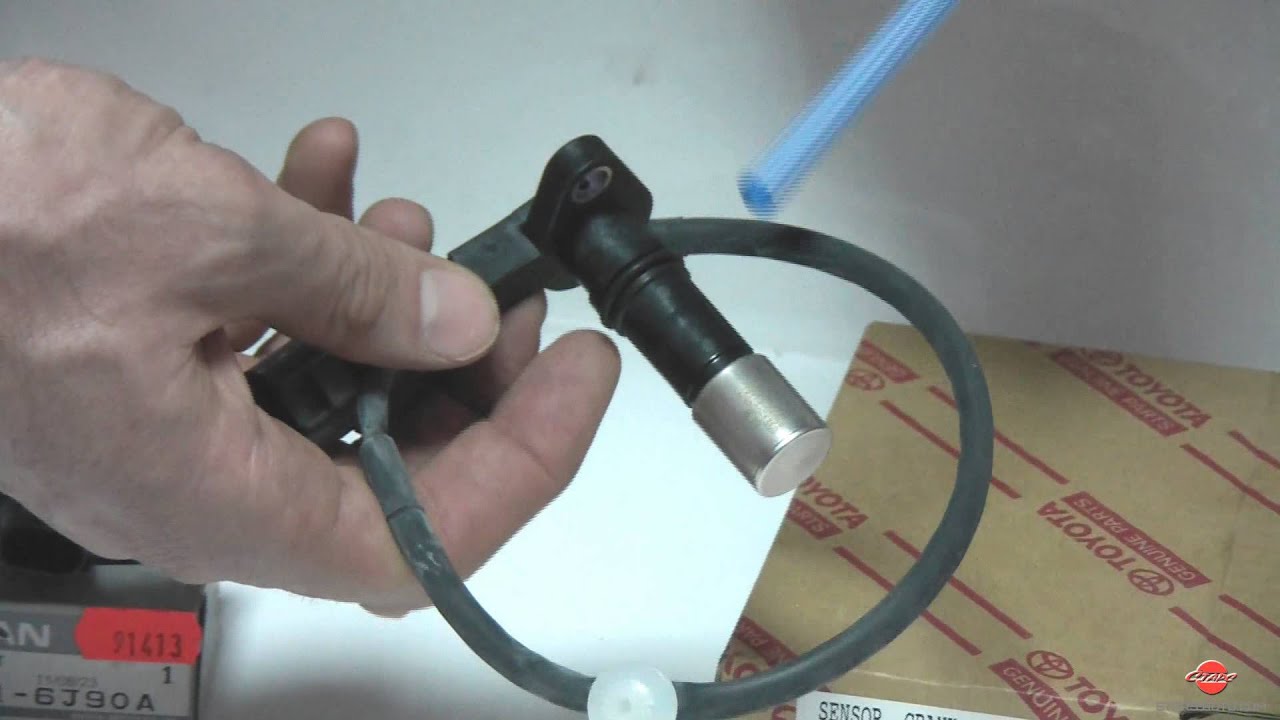

 Які є різновиди датчиків колінвала?

Існує кілька різновидів датчиків колінвала залежно від їх конструктивного виконання:

Датчик Холла: найпоширеніший тип датчика, який працює на основі зміни магнітного поля при русі зубчастого диска.

1. Індуктивний датчик: використовує принцип індукції для визначення положення колінвала. Цей тип датчика має обмотку, яка генерує електромагнітне поле навколо зубчастого диска. При русі зубчастого диска відбувається зміна магнітного поля, яке потім виявляється датчиком.
2. Датчик ефекту Холла: цей тип датчика використовує ефект Холла, що виникає при проходженні електричного струму через напівпровідниковий матеріал. При русі зубчастого диска виникають магнітні поля, які впливають на датчик і викликають зміну електричного сигналу.
3. Оптичний датчик: використовує світлові промені для виявлення положення колінвала. Датчик містить джерело світла і фотодатчик, який виявляє зміни світлового потоку при русі зубчастого диска.

Вибір конкретного типу датчика колінвала залежить від потрібної точності вимірювання, конструктивних особливостей двигуна та продуктивності автомобіля.

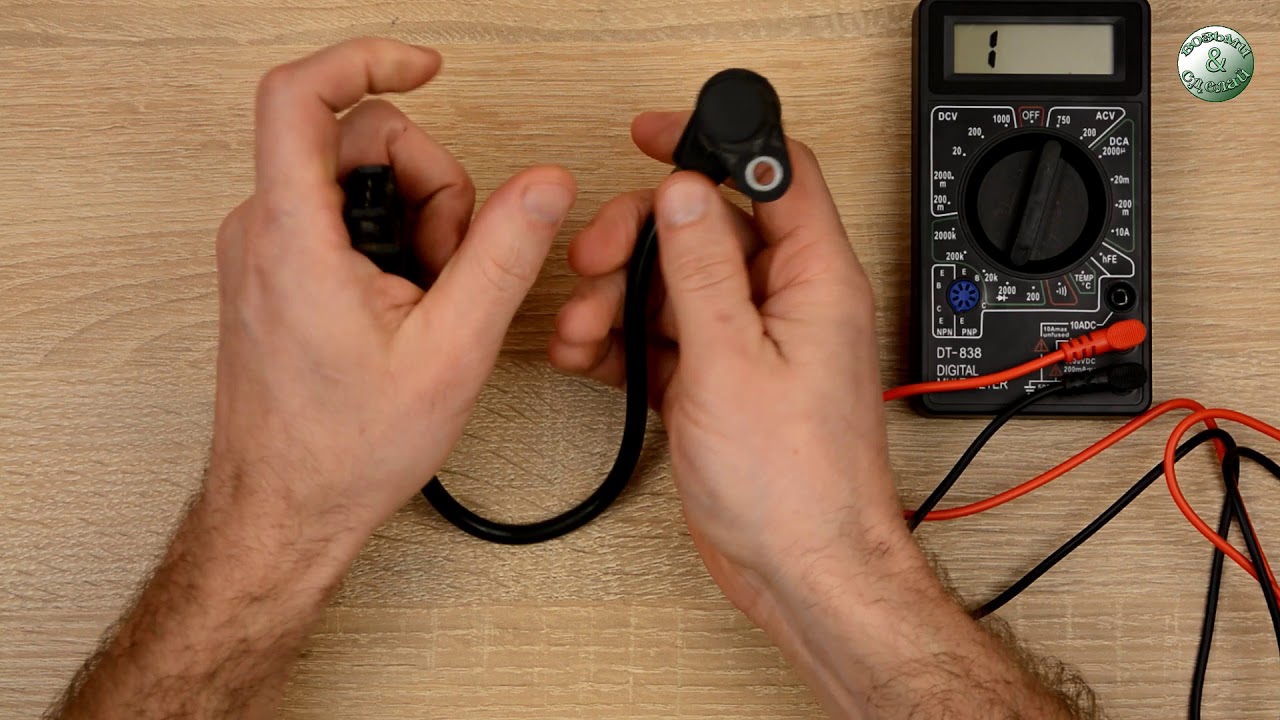

 Чим перевірити датчик положення колінвала?

Для перевірки працездатності датчика положення колінчастого вала можна використовувати мультиметр. Цей інструмент дозволяє виміряти опір датчика, який повинен відповідати нормальному значенню, вказаному в технічній документації на автомобіль.

Для перевірки датчика положення колінвала також може використовуватися автомобільний сканер, який дозволяє перевірити сигнал датчика при обертанні колінчастого вала. У цьому випадку для перевірки датчика необхідно підключити сканер до автомобіля і виконати відповідні діагностичні процедури.

Деякі автомобілі також можуть бути оснащені спеціальним приладом для перевірки датчика положення колінчастого вала. Ці прилади можуть бути доступні лише для професійних автомеханіків і не рекомендуються для використання в домашніх умовах.

Незалежно від використовуваного інструмента, перед проведенням перевірки датчика положення колінвала рекомендується ознайомитися з технічною документацією на автомобіль і інструкціями щодо застосування обраного інструмента. Якщо у вас виникли сумніви або питання, краще звернутися до спеціаліста для виконання діагностики та ремонту автомобіля.

 Способи перевірки працездатності датчика колінвала?

Існує кілька способів перевірки працездатності датчика колінвала на автомобілі:

1. Перевірка напруги на вихідних контактах датчика за допомогою мультиметра. Для цього необхідно підключити мультиметр до вихідних контактів датчика і перевірити значення напруги при обертанні колінвала.
2. Перевірка ланцюга живлення та заземлення датчика. Для цього необхідно перевірити наявність живлення і заземлення на контактах датчика за допомогою мультиметра.
3. Перевірка опору датчика. Для цього необхідно виміряти опір датчика за допомогою мультиметра і порівняти отримані значення з нормальними значеннями, вказаними в технічній документації на автомобіль.
4. Перевірка сигналу датчика за допомогою сканера автомобіля. Для цього необхідно підключити сканер до автомобіля і перевірити сигнал датчика при обертанні колінвала.
5. Візуальний огляд датчика. Під час огляду датчика необхідно звернути увагу на стан його корпусу, контактів, а також на наявність пошкоджень і ознак зношення.

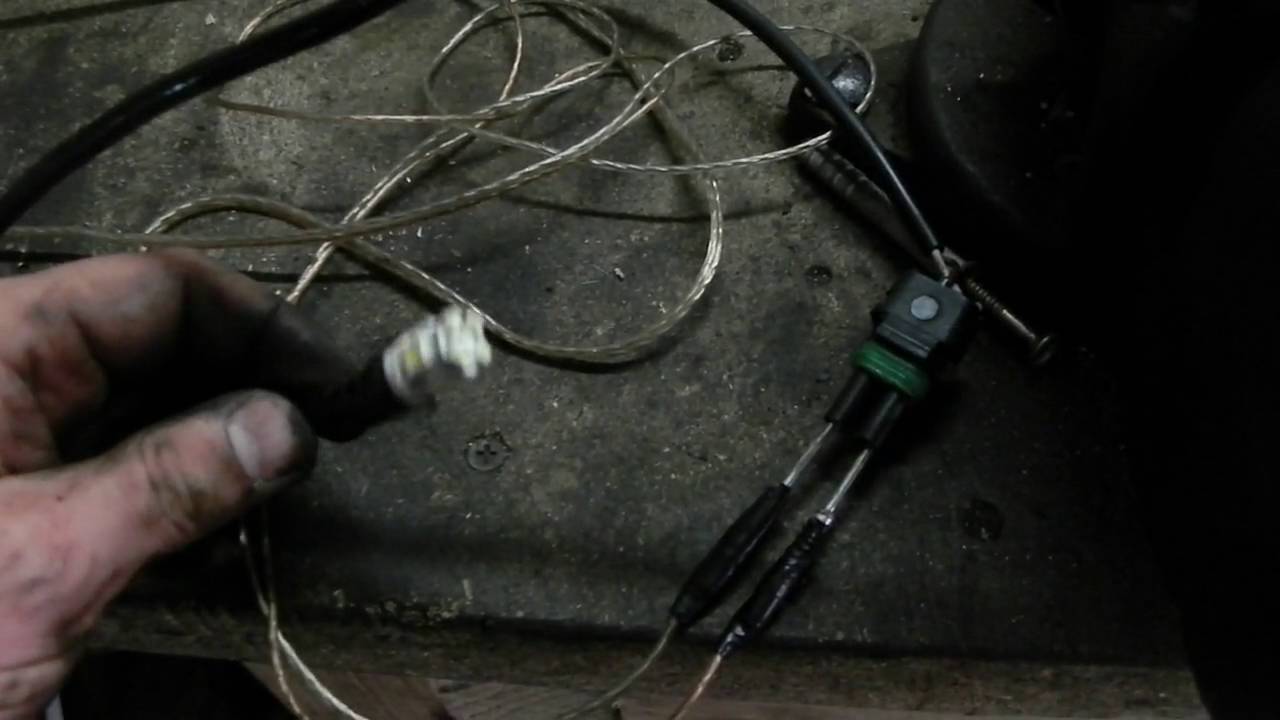

 Як перевірити напругу на вихідних контактах датчика колінвала за допомогою мультиметра?

Для перевірки напруги на вихідних контактах датчика колінчастого вала за допомогою мультиметра необхідно виконати такі дії:

• Відключіть датчик колінвала від роз'єму, розташованого на шасі автомобіля.
• Установіть мультиметр у режим вимірювання постійної напруги.
• Підключіть червоний провід мультиметра до контакту "S" (сигнальний контакт) датчика колінвала, а чорний провід — до контакту "G" (заземлювальний контакт).
• За допомогою іншої людини або спеціального інструмента (наприклад, тестового кабелю) обертайте колінвал автомобіля.
• Слідкуйте за значеннями напруги на мультиметрі. Напруга повинна зростати і падати відповідно до обертання колінчастого вала.
• За потреби повторіть перевірку на іншому датчику.

Зверніть увагу, що значення напруги на вихідних контактах датчика колінвала можуть відрізнятися залежно від моделі автомобіля і типу датчика. Тому перед виконанням перевірки необхідно ознайомитися з технічною документацією на автомобіль.

 Як перевірити ланцюги живлення та заземлення датчика колінвала?

Перевірка ланцюгів живлення та заземлення датчика колінвала може бути виконана за допомогою мультиметра і здійснюється за наступною схемою:

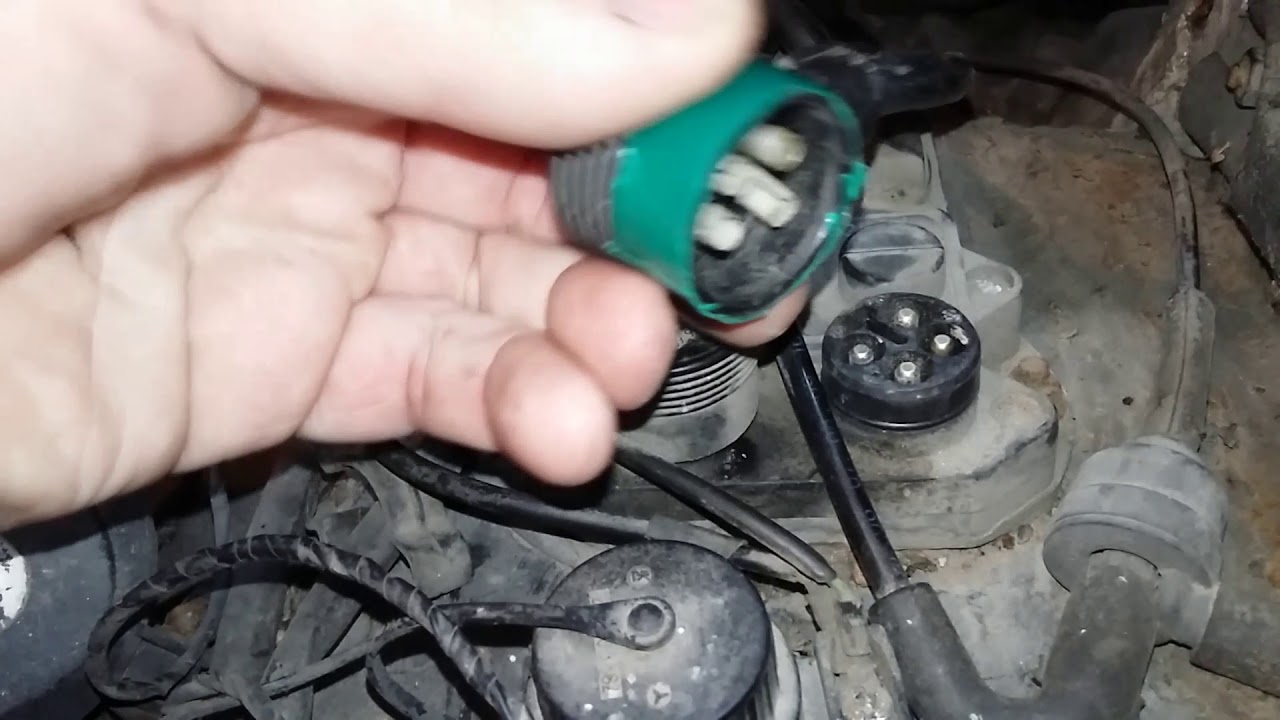

• Відключіть датчик колінвала від електричного ланцюга автомобіля і перевірте його на предмет пошкоджень або корозії.
• Установіть мультиметр у режим вимірювання постійної напруги.
• Підключіть червоний провід мультиметра до живильного контакту (зазвичай це контакт "B+" або "12V").
• Підключіть чорний провід мультиметра до заземлювального контакту (зазвичай це контакт "G" або "0V").
• За потреби повторіть перевірку на іншому датчику колінвала.
• Перевірте стан проводів, підключених до контактів датчика колінвала. Переконайтеся у відсутності пошкоджень, корозії та перегинів.
• Використовуючи мультиметр, перевірте ланцюг живлення та заземлення на наявність коротких замикань або обривів. Для цього підключіть червоний провід мультиметра до живильного контакту датчика колінвала, а чорний провід мультиметра — до заземлювального контакту. Значення напруги на мультиметрі має бути рівним або близьким до напруги акумуляторної батареї.
• Якщо під час перевірки виявлено коротке замикання або обрив у ланцюгу, необхідно провести додаткову діагностику та усунути несправність.

 Як перевірити опір датчика колінвала?

Для перевірки опорів датчика колінчастого вала необхідно виконати такі дії:

• Відключіть електроживлення двигуна та роз'єднайте штекер датчика колінвала.
• Установіть мультиметр у режим вимірювання опору.
• Підключіть один щуп мультиметра до одного з контактів датчика колінчастого вала, а другий щуп — до іншого контакту.
• Перевірте опір відповідно до технічних характеристик виробника. Зазвичай опір має бути в діапазоні від 200 до 2000 Ом.
• Повторіть вимірювання на інших контактах датчика.
• Якщо опір на будь-якому контакті не відповідає технічним характеристикам виробника, пристрій несправний і його необхідно замінити.

Важливо пам'ятати, що перевірка опорів датчика колінвала повинна виконуватися за допомогою мультиметра, який має режим вимірювання опору. Використання невідповідного інструменту може призвести до пошкодження датчика колінвала або мультиметра.

 Як перевірити сигнал датчика колінвала за допомогою сканера автомобіля?

Щоб перевірити сигнал датчика колінвала за допомогою сканера автомобіля, потрібно виконати наступні кроки:

• Підготуйте автомобіль для діагностики: поставте його на нейтральну передачу, вимкніть всі навантаження (кондиціонер, радіо тощо), а потім підключіть сканер до діагностичного роз'єму автомобіля.
• Запустіть програму сканера і виберіть відповідну функцію для перевірки. Зазвичай функція знаходиться в розділі "Двигун" або "Електроніка".
• Дотримуйтесь інструкцій на екрані сканера і виконайте тестування. Залежно від моделі сканера і автомобіля, інструкції можуть відрізнятися. Зазвичай сканер запитує інформацію про тип двигуна і його параметри, після чого проводиться перевірка датчика колінвала.
• Перевірте результати тестування, щоб визначити, чи працює датчик колінвала належним чином. Зазвичай сканер показує значення швидкості обертання колінвала, а також сигнал датчика у вигляді графіка або числових значень. Якщо сканер виявив помилки або неправильні значення, необхідно вживати заходів для заміни або ремонту датчика колінчастого вала.

Важливо пам'ятати, що сканер автомобіля не завжди може дати повну інформацію про роботу датчика колінвала. Тому, якщо у вас є підозри на несправність датчика колінвала, краще перевірити його кількома методами, включаючи перевірку напруги на вихідних контактах і перевірку ланцюгів живлення та заземлення.

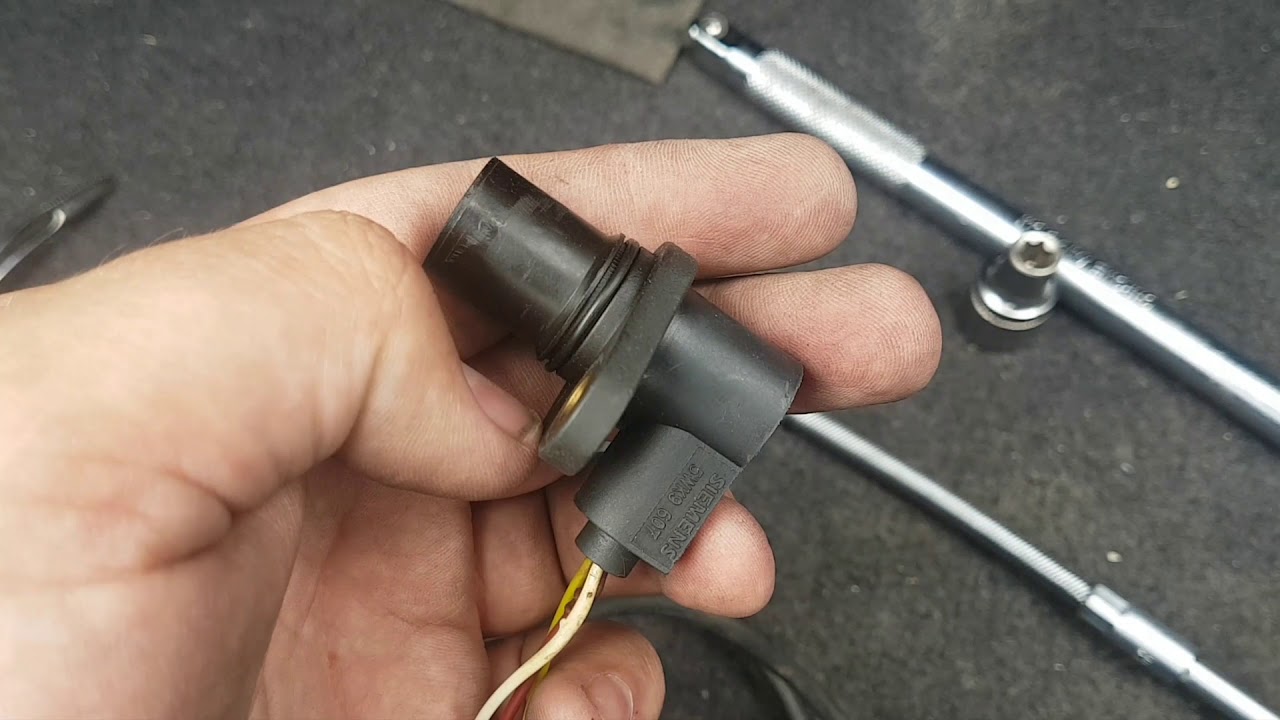

 Як провести візуальний огляд датчика колінвала?

Візуальний огляд може допомогти виявити явні ознаки його несправності, такі як пошкодження корпусу, зламані дроти, іржа або корозія на контактах. Для проведення огляду необхідно виконати наступні кроки:

• Відкрийте капот автомобіля і знайдіть датчик. Зазвичай він розташований на двигуні поблизу колінчастого вала.
• Огляньте корпус датчика на наявність видимих пошкоджень, наприклад тріщин, вм'ятин або корозії.
• Перевірте дроти, що з'єднують датчик з автомобілем. Переконайтеся, що дроти не пошкоджені, не обірвані і не мають защемлених ділянок.
• Перевірте стан контактів. Переконайтеся, що контакти чисті і не кородовані.
• Перевірте кріплення. Переконайтеся, що він міцно закріплений і не має люфту.
• Перевірте змащення. У деяких випадках несправність датчика може бути пов'язана з відсутністю змащення. Якщо змащення відсутнє, додайте його згідно з рекомендаціями виробника.
• Якщо візуальний огляд не дозволяє виявити причину несправності, необхідно провести глибшу діагностику за допомогою спеціалізованого обладнання.

Важливо пам'ятати, що не всі несправності датчика колінвала можна виявити візуальним оглядом. За будь-якої підозрілої роботи двигуна або системи запалювання слід провести повну діагностику за допомогою спеціалізованого обладнання.

 Як перевірити датчик колінвала? - Робимо висновки

Отже, датчик колінвала є важливою деталлю двигуна автомобіля, яка відповідає за передачу інформації про положення колінчастого вала в електронну систему керування двигуном. Несправність датчика колінчастого вала може призвести до збоїв у роботі двигуна, а іноді й до його повної зупинки.

Ознаки несправності можуть проявлятися по-різному, включаючи нестабільний холостий хід, низьку потужність двигуна, погане прискорення або затримку при розгоні, підвищене споживання палива тощо.

Перевірка працездатності датчика колінвала може здійснюватися різними способами, включаючи візуальний огляд, перевірку ланцюгів живлення та заземлення, вимірювання опорів, перевірку сигналу датчика за допомогою мультиметра і сканера автомобіля.

Якщо ви помітили ознаки несправності датчика колінчастого вала, рекомендується звернутися до спеціаліста для діагностики та ремонту. У разі необхідності заміни датчика слід використовувати оригінальні запчастини або якісні аналоги від перевірених виробників.
