Як усунути течу з прокладки кришки клапанів: діагностика, правильна заміна та причини, через які прокладка знову виходить з ладу

Витік із прокладки кришки клапанів — одна з найпоширеніших «масляних» проблем на бензинових і дизельних моторах, з якою приїжджають і нові авто, і «вікові». На словах — дрібниця: «трохи потіло-потіло, потім підтікало». На практиці витік із прокладки кришки клапанів швидко перетворюється на запах горілого масла, димок з-під капота, залиті котушки, пропуски запалювання, а іноді — на ремінь ГРМ, який починає жити в масляній ванні. Якщо двигун встановлений поперечно в тісному підкапотному просторі (Renault Logan/Sandero 1.6 K4M, VW/Audi EA888, Opel Z16XER, Hyundai/Kia G4FC), витік масла з-під кришки клапанів часто стікає прямо на випускний колектор або на корпус котушок.

Небезпека не в тому, що «масло вийде все». Зазвичай витік із прокладки кришки клапанів рідко призводить до критичної втрати рівня за один день. Небезпека — у наслідках:

1. масло на гарячому випуску — запах, дим, ризик локального займання при сильному витіці з прокладки кришки клапанів і зламаному захисті;
2. масло в свічних колодцях — пробої ізоляції, пропуски запалювання, помилки P0300-P0304, ривання;
3. масло на ремені ГРМ/навісному обладнанні — прискорене руйнування гуми, прослизання, бруд;
4. забруднення датчиків (наприклад, лямбда-датчика при попаданні на випуск) і постійно жирний мотор, на якому важко відстежити інші витоки.

Витік масла з-під кришки клапанів майже завжди лікується заміною прокладки та нормальною підготовкою площин. Але якщо не з'ясувати першопричину, нова прокладка може знову «потіти» через 2–10 тисяч км.

Симптоми: як розпізнати витік із прокладки кришки клапанів без гадань

Є кілька ознак, за якими витік із прокладки кришки клапанів відрізняється від витоку сальника розподвала, вакуумного насоса або передньої кришки:

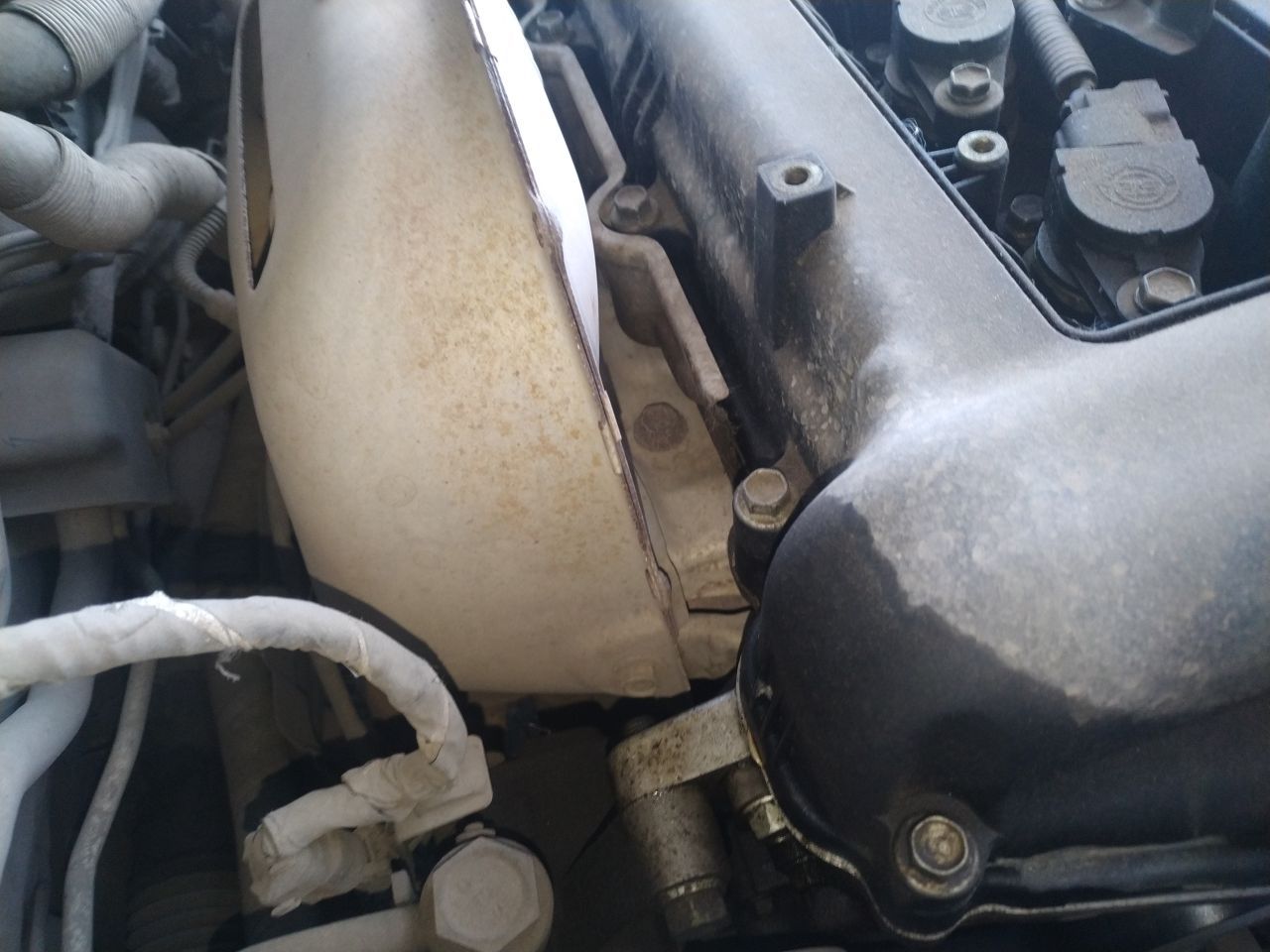

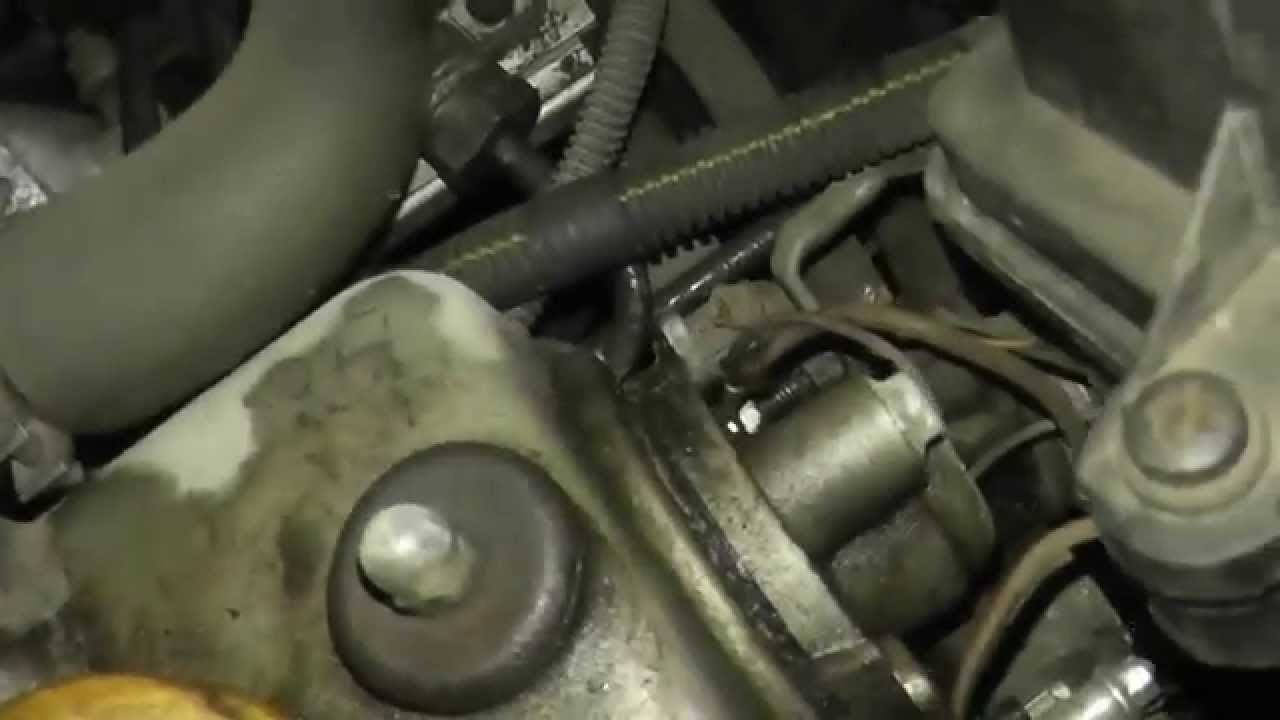

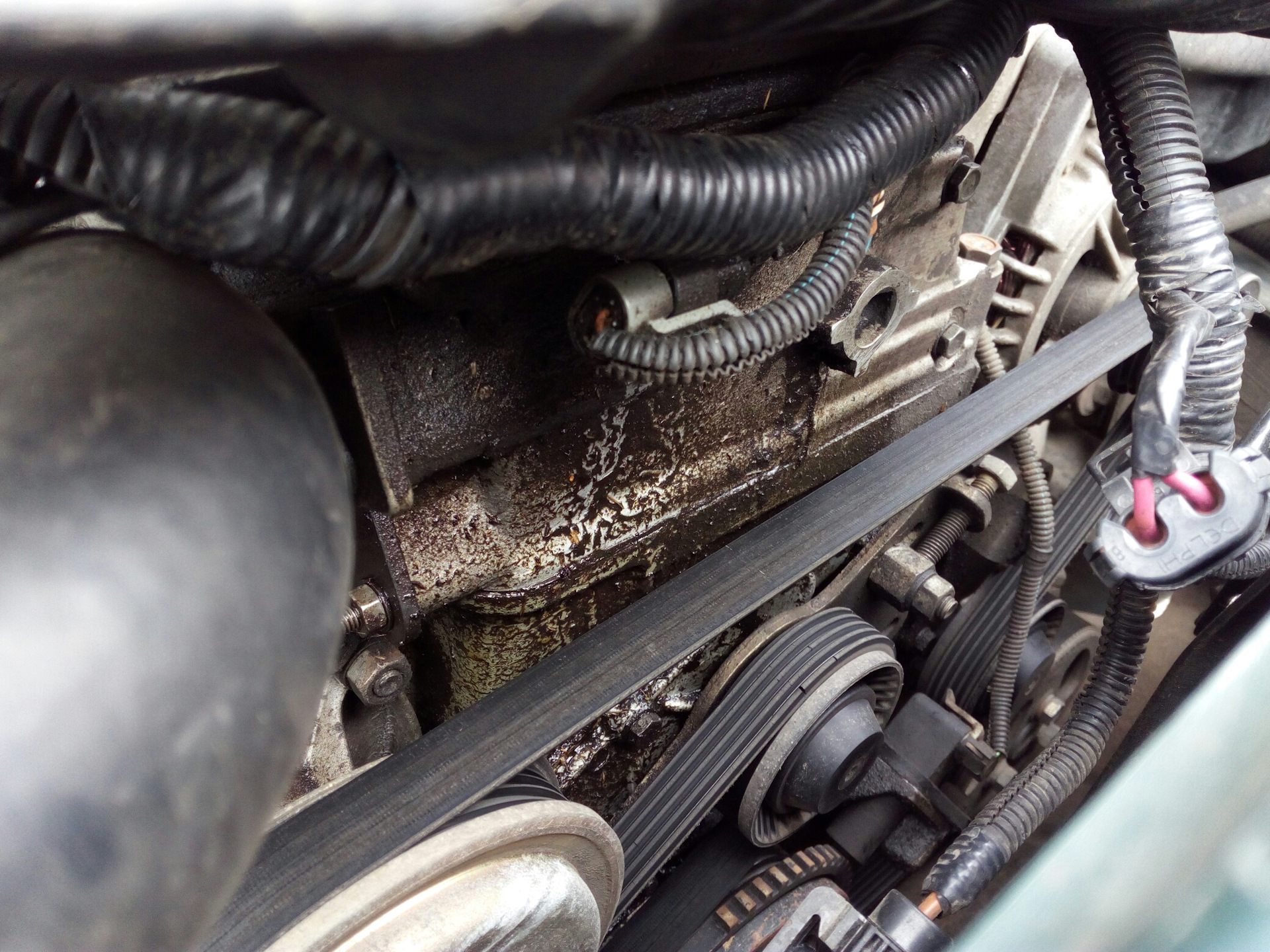

Дивимося зверху і по контуру кришки. Типовий витік — це масляна лінія по периметру, мокрі «кути», і доріжка вниз по блоці. На рядних 4‑циліндрових моторах особливо люблять текти задні кути зі сторони щита моторного відсіку — туди складніше підлізти, і там же часто проходить вентиляція картера.

Якщо маслом залиті саме свічні колодці (на моторах зі колодцями в кришці/головці) — витік із прокладки кришки клапанів найчастіше йде по ущільненнях колодців (внутрішні кільця), а не по зовнішньому контуру. На деяких моторах (наприклад, BMW N52/N54, VW EA888 ранніх ревізій) витік із прокладки кришки клапанів ще й «пробиває» через саму пластикову кришку, якщо вона повелася або тріснула.

Перевірка проста: вимийте мотор (або хоча б ретельно обезжирте) і проїдьте 10–30 км. Нові сліди одразу покажуть точку старту. А не «все мокро — не зрозуміло звідки».

Причини, чому витік із прокладки кришки клапанів повертається після заміни

У гаражній практиці повторний витік із прокладки кришки клапанів після «свіжої прокладки» зазвичай має одну з п'яти причин. Маркетологи виробників прокладок люблять обіцяти «покращену гуму» і «антивібраційні властивості», але фізику площин і тиску в картері ці слова не скасовують.

1) Забита вентиляція картера (PCV) і підвищений тиск

Якщо клапан PCV заклинив, шланги звужені, масловідокремлювач забитий — тиск у картері зростає. Тоді витік із прокладки з'являється навіть на ідеально зібраній кришці: масло виштовхує по слабких місцях. На VAG EA888 це класика: мембрана в клапані вентиляції втрачає еластичність, мотор починає «підсмоктувати» або навпаки «дмухати». На Renault K4M трапляється рідше, але теж буває при брудній вентиляції і рідких замінах масла.

2) Пластикову кришку повело або вона тріснула

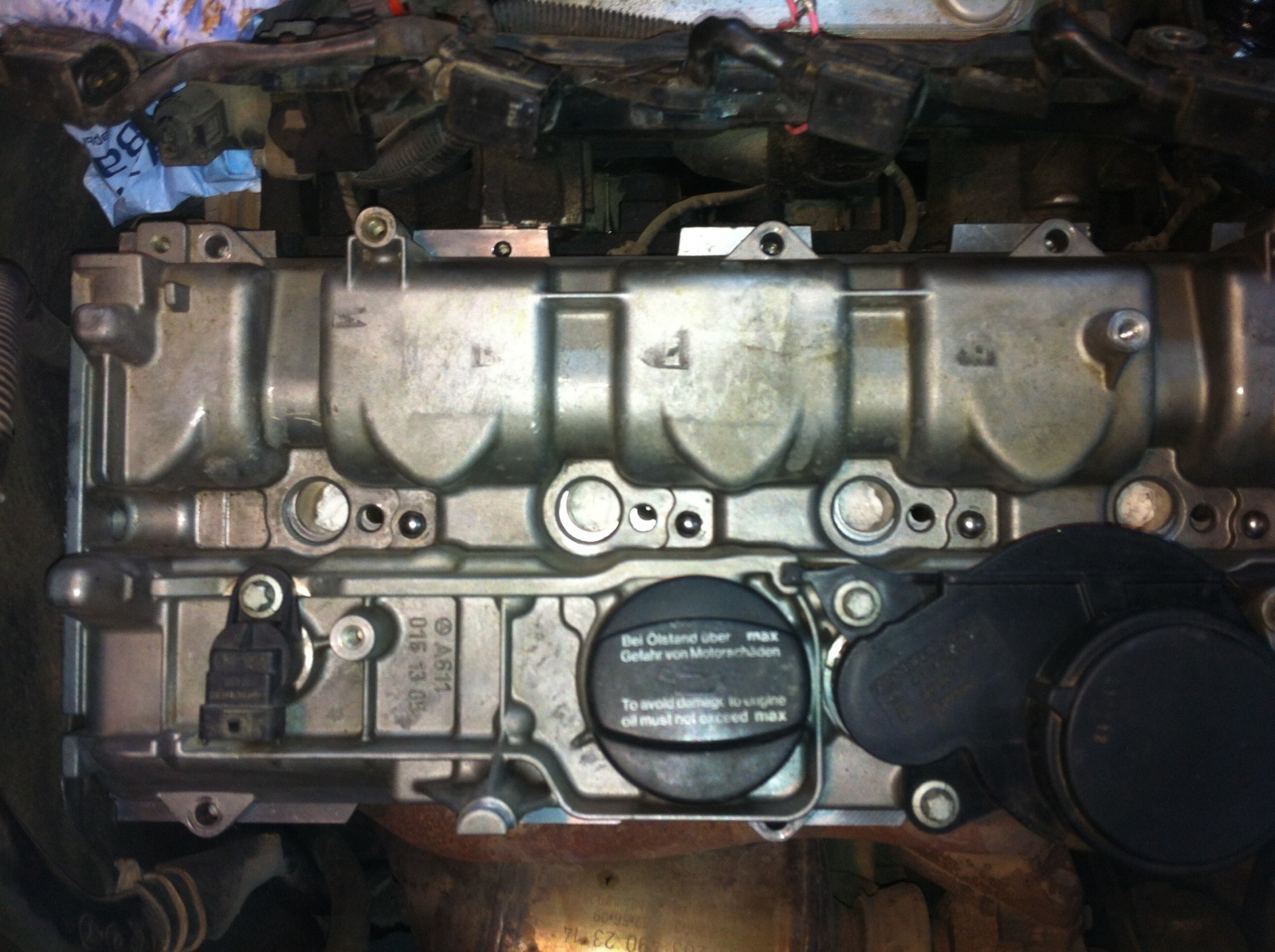

На багатьох сучасних двигунах кришка — з пластику. Його веде від перегріву, перетяжки болтів, удару при сервісі. Підсумок — витік із прокладки кришки клапанів не лікується однією гумкою: площина гуляє. Умовно: прокладка нова, а геометрії немає. Часто видно «пузо» по центру або тріщини біля отворів болтів.

3) Неправильний момент затяжки і порядок

Перетяжка — ворог №1. Болти М6 в алюміній люблять 8–10 Н·м (інколи 7–9 Н·м), М7 — близько 12 Н·м, але точні цифри беріть по мануалу. Якщо тягнути «від душі», кришку коробить, прокладку виштовхує, і витік масла з-під кришки клапанів з'являється швидше, ніж ви встигнете доїхати додому. Неправильна послідовність затяжки дає той самий ефект: спочатку прижали кут — в іншому місці прокладка «встала хвилею».

4) Герметик нанесений неправильно

Герметик потрібен не завжди. Але якщо він передбачений заводом у кутах, на стиках півкілець розподвалів/півмісяців — його треба покласти тонко і строго в потрібні точки. Коли мажуть «по колу» товстим шаром, герметик виштовхує всередину, куски відриває, вони забивають сітку маслоприймальника, а витік все одно залишається — тому що герметик не замінює площину і правильний притиск.

5) Брудні площини і старий наліт

Залишки старої прокладки, лак, масло, пил — усе це знижує зчеплення гуми з металом/пластиком. У результаті прокладка «плаває», і витік масла з-під кришки клапанів починається з перших теплових циклів.

Що потрібно для ремонту: інструмент, витратні матеріали, реальні ціни в Україні

Щоб усунути витік нормально, не потрібен «космічний» набір. Але потрібні акуратність і динамометричний ключ — без нього це гра в рулетку.

Інструмент: тріскачка, головки/торкси (часто E‑Torx або Torx T30‑T40), подовжувачі, пластиковий/мідний скребок, динамометричний ключ 2–25 Н·м, ліхтар, дзеркальце, набір для хомутів, ганчір'я.

Хімія: обезжирювач (brake‑cleaner), ізопропіл, при потребі — герметик RTV (Victor Reinz/Reinzosil, Elring Dirko, Permatex Ultra Grey).

Витратні матеріали: прокладка кришки (зовнішня) і ущільнення свічних колодців (якщо застосовно), іноді — нові болти (якщо «розтяжні» або з гумовими шайбами), кліпси, ущільнення вентиляції.

Ціни (усереднено по ринку України, 2025–2026):

Якщо витік із прокладки кришки клапанів супроводжується маслом у свічних колодцях, іноді знадобиться додатково замінити свічки (12-60 $ комплект) і/або котушки (по 20-80 $ за штуку), але це вже наслідок затяжної проблеми.

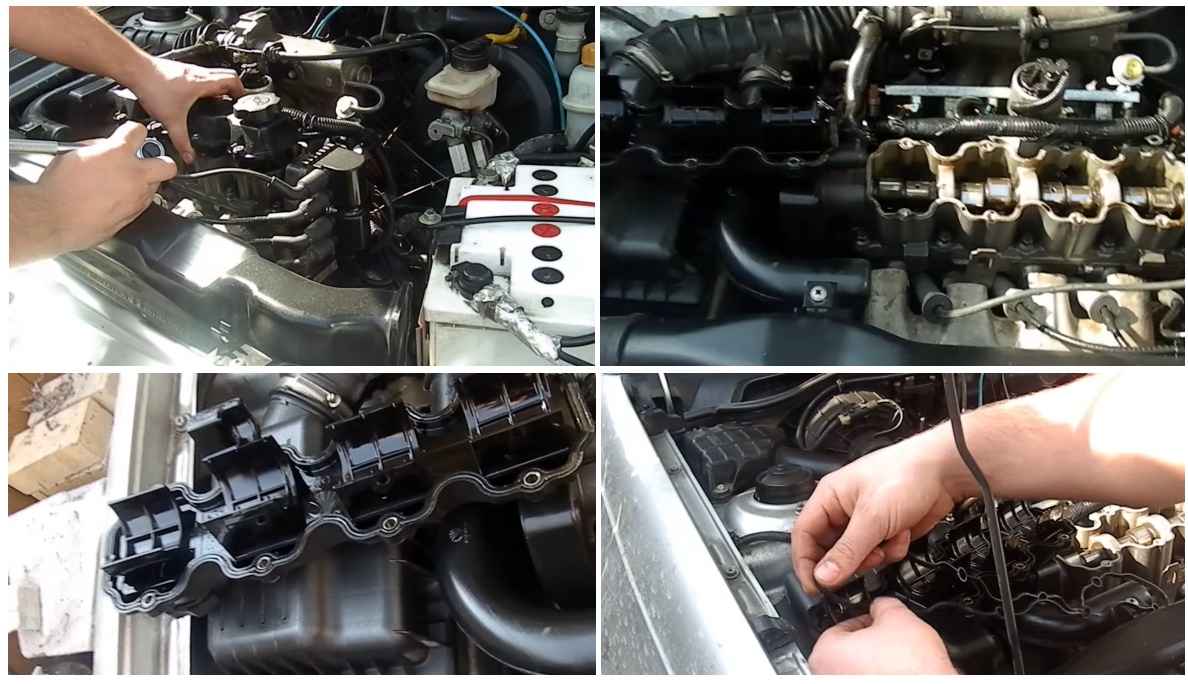

Покрокова інструкція: як усунути витік із прокладки кришки клапанів правильно

Нижче — логіка роботи, яка стабільно дає результат у гаражі та на СТО. Конкретні нюанси залежать від двигуна, але принцип один: виключити тиск, забезпечити рівну площину, правильно притиснути прокладку.

1. Підтвердіть, що це саме витік із прокладки кришки клапанів. Помийте зону, просушіть, проїдьтеся. Якщо масло стартує вище лінії прокладки — шукайте інше місце (сальник розподвала, вакуумний насос, передня кришка).
2. Відключіть мінус АКБ. На сучасних авто з купою роз'ємів це економить нерви.
3. Зніміть усе, що заважає доступу. Декоративну кришку, патрубки, роз'єми котушок, котушки, шланги вентиляції, іноді — паливну рейку або впускний патрубок. Робіть фото перед розборкою, це швидше, ніж потім вгадувати.
4. Перевірте вентиляцію картера. Якщо шланги дубові, клапан PCV «шепоче/свистить», мембрана порвана, є сильний вакуум/тиск — усуньте це одразу. Інакше нова прокладка і витік знову зустрінуться занадто швидко.

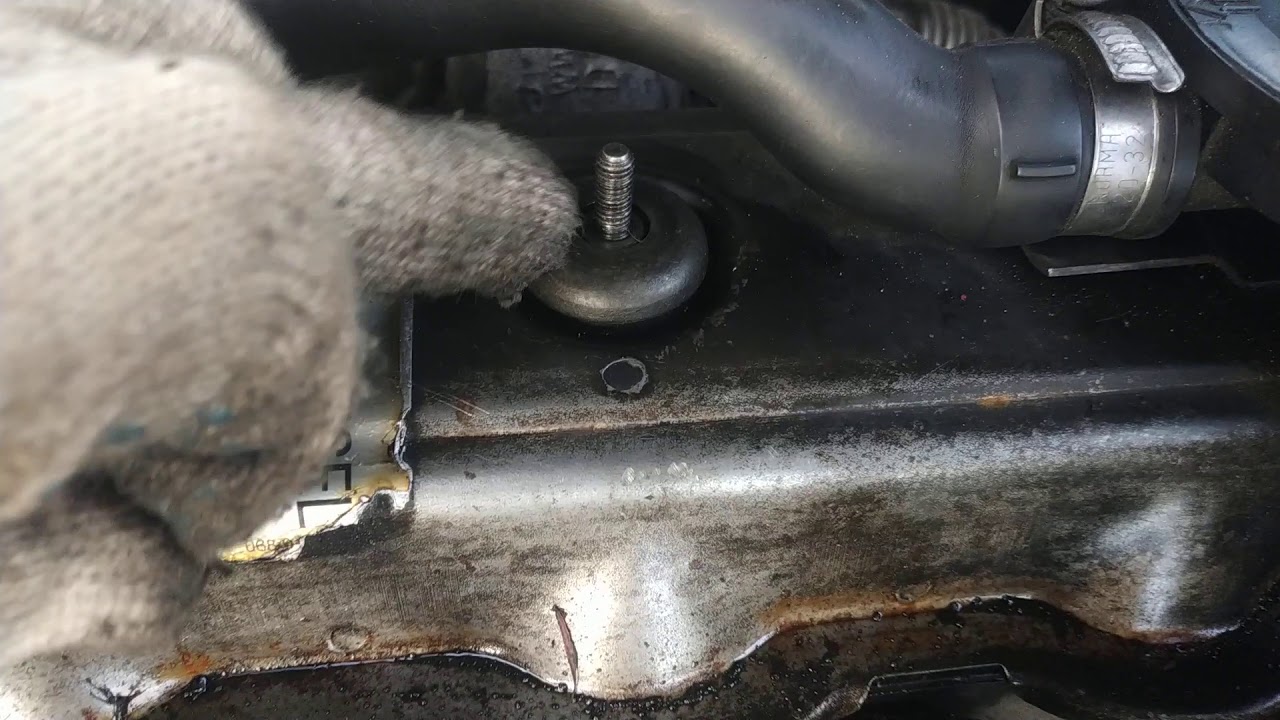

5. Відкручуйте кришку за схемою, без різких ривків. Болти часто різної довжини — розкладайте за порядком. Якщо кришка «приклеїлася», не лущіть викруткою по площині ГБЦ: піднімете м'який алюміній і отримаєте постійний витік.
6. Зніміть стару прокладку і очистіть канавки. На пластикових кришках прокладка часто сидить у пазі — вичистіть бруд і масло з паза до сухого стану.
7. Очищення площин. Тільки пластиковий/мідний скребок і хімія. Металевий ніж — швидкий шлях до подряпин. Після чистки обезжирте: площина має бути суха, без масляної плівки.
8. Перевірте кришку на плоскостність. Прикладіть лінійку. Якщо видно явний «прогин» або кришка тріснула — лікувати витік масла з-під кришки клапанів однією прокладкою безглуздо, міняйте кришку.
9. Встановіть нову прокладку. Прокладка має лежати без перекрутів, без розтягнення, без «вилізання» з паза. На деяких моторах зручно трохи «посадити» її в паз краплею свіжого масла, але не заливати.
10. Герметик — тільки в точках, де вимагає завод. Зазвичай це кути півмісяців/стику кришки з постеллю розподвалів. Товщина — тонка смужка 1–2 мм. Якщо намазати по колу, витік із прокладки кришки клапанів може стати навіть гіршим через нерівномірний притиск.
11. Затяжка — динамометричним ключем і в кілька проходів. Спочатку від руки, потім 50% моменту, потім повний момент. Порядок — від центру до країв (або згідно з мануалом). Для багатьох М6 це 8–10 Н·м. Перетяжка майже гарантує повторний витік масла з-під кришки клапанів.
12. Збірка і контроль. Поверніть котушки/роз'єми, шланги, перевірте, щоб ніде не прищемили жгут. Запустіть мотор, дайте попрацювати 5–10 хвилин, подивіться по периметру. Потім контроль після першої поїздки і ще раз через 200–300 км.

Чек‑ліст: що обов'язково перевірити, щоб витік із прокладки кришки клапанів не повторився

Цей короткий список — те, що відрізняє «поміняв прокладку» від «усунув причину».

• Площини кришки і ГБЦ чисті та сухі; старий герметик видалено без подряпин.
• Вентиляція картера справна: PCV/мембрана, шланги, масловідокремлювач не забиті.
• Прокладка правильна по каталогу і не дуба «no‑name».
• Кути і стики промазані RTV тільки там, де потрібно.
• Болти затягнуті моментом і за схемою, без перетяжки.
• Нема масла в свічних колодцях після ремонту; за потреби колодці вимиті і просушені.

Нюанси по популярних моторах: де частіше виникає витік

VAG EA888 (1.8/2.0 TSI, Golf 6/7, Passat B7, Audi A4 B8)

На EA888 витік із прокладки кришки клапанів часто йде в парі з проблемами PCV. Якщо ігнорувати вентиляцію, масло буде «виштовхувати» навіть з гарною прокладкою. Плюс пластикова кришка/сепаратор можуть старіти від температури. Тут часто вигідніше поставити якісний комплект і перевірити вакуум на холостих: сильне підсосування кришки маслозаливної горловини — сигнал, що PCV працює неправильно.

Renault K4M (Logan/Sandero, Megane II)

На K4M витік масла з-під кришки клапанів зазвичай банальний: вік гуми, перетяжка, брудні площини. При акуратній заміні і нормальному моменті проблема зникає надовго, ресурс прокладки часто 60–120 тис. км, але залежить від перегрівів і якості масла.

Opel Z16XER/Z18XER (Astra H/J, Zafira B)

Витік із прокладки кришки клапанів нерідко проявляється як масляний наліт на випуску і запах у салоні. Важливий момент затяжки і стан кришки, бо пластик і алюмінієва ГБЦ по‑різному «гуляють» на нагріві.

BMW N52/N54

Тут витік із прокладки кришки клапанів часто поєднується з деформацією кришки і дубілими прокладками. Якщо кришка пластикова і вже «повело», економія на кришці зазвичай закінчується повторним ремонтом. У гаражній реальності дешевше зробити один раз, ніж двічі.

Часті помилки, через які витік масла з-під кришки клапанів стає хронічним

1. Помилка №1: «Намажу герметиком — і все». Герметик не лікує криву кришку і не замінює прокладку. Він працює як локальне ущільнення в стиках, а не як універсальна паста від витоку із прокладки кришки клапанів.
2. Помилка №2: перетягнути болти. Люди тягнуть «до упору», бо бояться, що знову буде витік. Підсумок — кришка ведеться, прокладку ріже, витік повертається.
3. Помилка №3: поставити дешеву прокладку сумнівного бренду. Є нормальний неоригінал, а є гума, яка дубіє за сезон. Різниця в ціні 10–20 $, а по роботі — ті самі години. На українському ринку це часта причина повторного витоку із прокладки кришки клапанів.
4. Помилка №4: не перевіряти PCV. Тиск у картері вбиває будь‑які ущільнення. Якщо витік масла з-під кришки клапанів з'явився раптово і посилюється, а мотор почав дивно працювати на холостих — вентиляцію перевіряйте першою.

Коли краще їхати на СТО, а не робити самому

Якщо доступ до кришки вимагає зняття впуску, рейки високого тиску (на безпосередньому впорскуванні), частини проводки, або є ризик зламати дорогі пластикові штуцери — СТО виправдано. Також якщо витік йде разом з помилками по пропусках запалювання і маслом у колодцях, краще мати під рукою ендоскоп, компресор для продувки і нормальну діагностику, щоб не списати на прокладку те, що викликано пробитою котушкою або тріщиною в кришці.

Практичні поради з експлуатації після ремонту

Після того як витік буде усунутий, не треба «обкочувати» прокладку як нову деталь двигуна. Але:

1. перші 2–3 дні заглядайте під капот — іноді прокладка «усаджується», і проявляються помилки збірки;
2. тримайте рівень масла по щупу в нормі;
3. якщо мотор раніше «сопливив» довго, вимийте двигун: свіжий витік масла з-під кришки клапанів на чистому моторі видно одразу, а на брудному — тільки коли вже пахне.

З практики: найчастіше повторний витік із прокладки кришки клапанів — це не «погана прокладка», а перетяжка болтів плюс забита вентиляція. Люди міняють прокладку двічі, а потім раптово міняють PCV — і все стає сухо.

Міні‑орієнтири по часу і ресурсу

За часом робота займає від 40 хвилин на простих моторах з зручним доступом до 3–5 годин на тісних компоновках з купою навісного. Ресурс нормальної прокладки при справній вентиляції і без перегрівів — у середньому 60–150 тис. км. Якщо витік масла з-під кришки клапанів з'явився на пробігу 30–50 тис. км, майже завжди є причина: дефект кришки, заводська перетяжка/недотяжка, проблемний PCV або перегрів.

Головне: як реально усунути витік, а не замаскувати

Витік із прокладки кришки клапанів усувається не «магічною гумкою», а комбінацією: чисті площини, правильна прокладка, коректний момент затягування і справна вентиляція картера. Зробите за цією схемою — отримаєте сухий мотор, без запаху, без масляних колодців і без нескінченної метушні з герметиками.
