Как работает система автоматической блокировки дифференциала: без маркетинга, с реальными нюансами

Автоматическая блокировка дифференциала (автоблок, auto-locker, LSD/ELSD в разных вариантах) нужна для одного: не дать колесу, потерявшему сцепление, забрать на себя весь момент. Открытый дифференциал по своей природе «кормит» то колесо, которому легче крутиться. На льду или в грязи это превращается в классическую ситуацию: одно колесо шлифует, второе стоит. Автоблок вмешивается и заставляет второй полуось/колесо получать тягу.

Тут важно сразу снять розовые очки: производители любят обещать «интеллектуальное распределение момента», «максимальную проходимость» и «полный контроль». На практике любая автоматическая схема — это компромисс между тягой, ресурсом, шумом/комфортом и управляемостью. В гараже чаще обсуждают не рекламные лозунги, а удары в трансмиссии, перегрев, ошибки ABS/ESP, стружку в редукторе и стоимость ремонта.

Дифференциал в двух словах: почему вообще нужна блокировка

Открытый дифференциал в мосту/коробке делит крутящий момент между полуосями, позволяя колесам вращаться с разной скоростью в повороте. Это хорошо для управляемости и ресурса шин. Но физика дифференциала такая, что момент на обоих колесах ограничен колесом с меньшим сцеплением. Если одно колесо на льду, доступный момент на втором будет примерно таким же — и его часто недостаточно, чтобы сдвинуть машину.

Блокировка (в любом виде) увеличивает связь между полуосями: частично (LSD) или почти жестко (locker). Автоматическая — означает, что водитель не включает ее кнопкой/рычагом, а система срабатывает сама по условиям (разница скоростей, момент, давление масла, сигнал от датчиков ABS и т.д.).

Виды автоматической блокировки: что называют «автоблоком»

Под одним названием часто продают разные по принципу работы решения. Разберем основные, от «железа» до электроники.

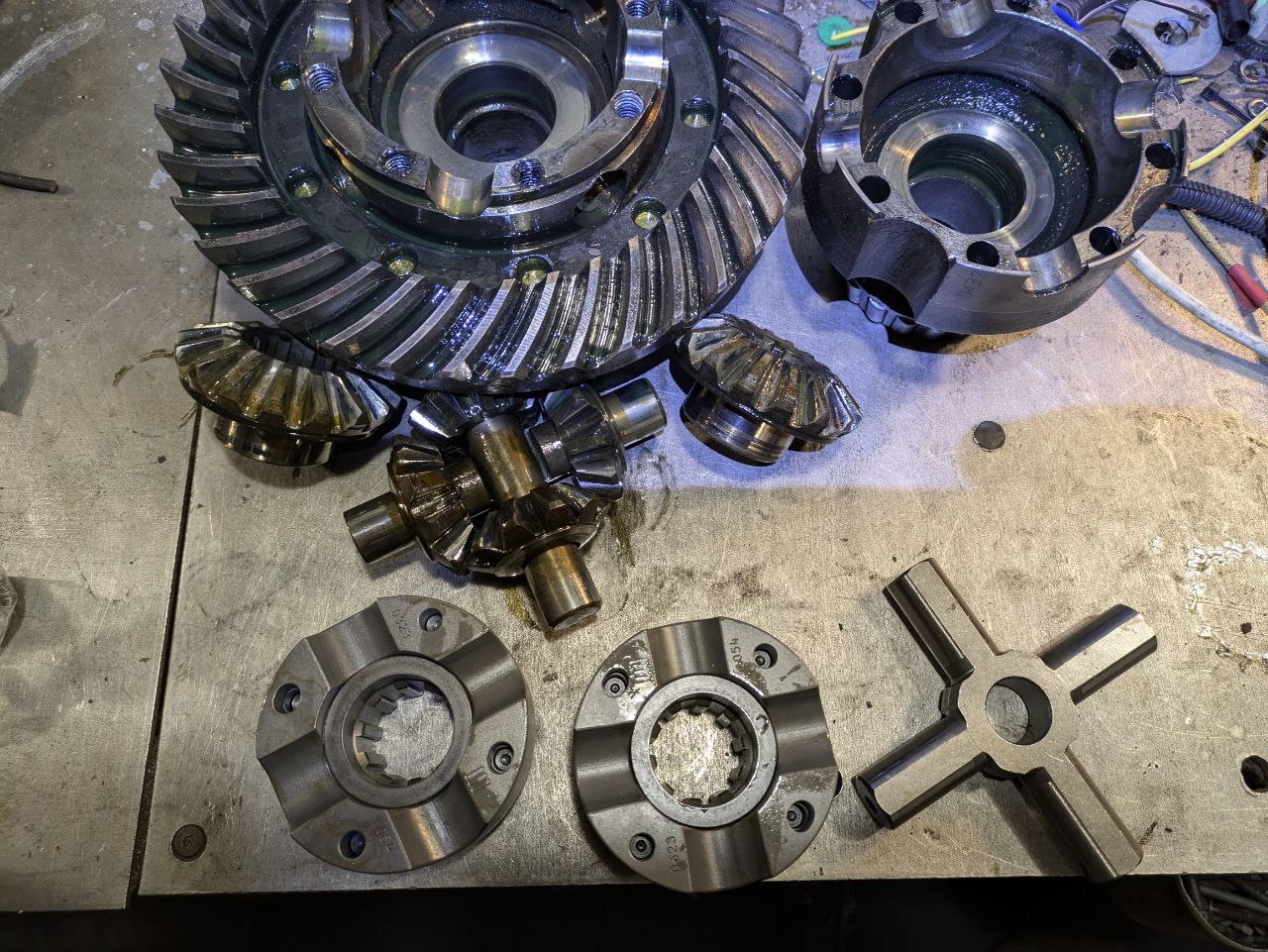

1) Механический автоматический locker (храповой, типа Detroit Locker)

Это самый «прямой» вариант: внутри механизмы с кулачками/храповиками, которые жестко связывают полуоси при подаче момента и позволяют размыкаться/перещелкиваться при необходимости разницы скоростей (обычно накатом или при снижении момента).

• Когда блокирует: при тяге (газ), когда одна полуось пытается обогнать другую.
• Когда отпускает: накат, частично в повороте — внутренний механизм «трещит» и дает разницу скоростей.
• Плюсы: максимальная тяга, простая механика, нет зависимости от масла/датчиков.
• Минусы: щелчки, удары, склонность к сносу/недостаточной поворачиваемости на газу, повышенная нагрузка на полуоси/ШРУСы, иногда непредсказуемость на скользком асфальте.

Из практики: ставят на задний мост пикапов/внедорожников, кто реально ездит в грязь. В городе водители часто жалуются на «клевки» и рывки при маневрах на малой скорости, особенно с АКПП.

2) Самоблокирующийся дифференциал повышенного трения (LSD): дисковый (clutch-type)

Внутри пакет фрикционов, преднатяг и механизм прижатия (камовые поверхности, рампы), который при разнице моментов прижимает диски. Чем выше момент — тем сильнее «схватывает».

• Когда блокирует: при передаче момента (газ), иногда и на торможении двигателем (зависит от углов рамп).
• Степень блокировки: не 100%, обычно 20–60% (в спорте — больше, но с побочками).
• Плюсы: предсказуемее, чем храповой locker, лучше для активной езды, помогает в поворотах.
• Минусы: фрикционы изнашиваются, масло критично (нужны LSD-присадки), возможны рывки на парковке при неправильном масле.

Ресурс: усредненно 80 000–150 000 км до заметной потери эффективности (зависит от стиля, масла, температуры, массы авто). Замена фрикционов по Украине часто выходит $200–$600 по запчастям + $150–$400 работа, если конструкция обслуживаемая. На некоторых узлах проще/дешевле заменить редуктор в сборе.

3) Вязкостная муфта (viscous LSD)

Старая школа: пакет перфорированных дисков в силиконовой жидкости. При разнице скоростей жидкость нагревается/густеет и передает момент.

• Плюсы: мягкая работа, минимум шума.
• Минусы: реакция запаздывает, перегрев убивает муфту, после «закипания» эффективность падает необратимо.

На тяжелом бездорожье такую систему можно «сварить» за пару минут постоянной пробуксовки. После этого — фактически открытый дифференциал. Восстановление чаще нерентабельно: муфта меняется узлом, цены зависят от модели, ориентир $150–$600.

4) Torsen/винтовой (helical) LSD

Работает на винтовых шестернях и внутреннем трении/реакциях. Не требует фрикционов. Передает момент на колесо с большим сопротивлением через эффект самозаклинивания в зубчатой паре.

• Плюсы: ресурсный, плавный, отлично для асфальта и грунта, без обслуживания пакетов фрикционов.
• Минусы: если одно колесо полностью разгружено (в воздухе/на льду без сопротивления), может «зависнуть» — нужен хотя бы минимальный момент сопротивления. Часто лечится легким подтормаживанием или работой имитации блокировки через ABS.

Здесь маркетинг любит фразу «передает до 70% момента». Реально корректнее говорить про torque bias ratio (TBR) — отношение моментов на нагруженном и разгруженном колесе. Типичные TBR: 2.5:1–4:1. То есть если разгруженное колесо может «принять» только 100 Н·м, на нагруженное уйдет 250–400 Н·м — при условии, что у разгруженного есть хоть какое-то сопротивление.

5) Электронная имитация блокировки (EDS/ETC): подтормаживание буксующего колеса

Самый массовый вариант на современных кроссоверах и легковушках. По сути это не блокировка дифференциала, а управление тормозами через ABS/ESP: датчики видят пробуксовку одного колеса, блок управления поджимает тормоз на этом колесе, и открытый дифференциал начинает передавать момент на второе.

• Плюсы: дешево для производителя, работает без дополнительного «железа», улучшает устойчивость на скользком.
• Минусы: греет тормоза, ограничено по длительности, иногда «душит» двигатель, на песке/грязи может мешать набрать инерцию.

Гаражный факт: после 3–5 минут попыток выехать из сугроба с активной имитацией блокировки можно получить запах перегретых колодок и мягкую педаль. А если продолжать — перегрев суппортов/дисков. Замена колодок по Украине: ориентир 1200–4500 грн за ось (массовые модели), диски 2500–9000 грн за ось, работа 800–2000 грн.

6) Электронно-управляемый многодисковый пакет (ELSD/active diff)

Это уже «полуактивная» система: многодисковая муфта/пакет фрикционов с управлением давлением (электрогидравлика). Может стоять в заднем редукторе, в раздатке, в муфте подключения задней оси (Haldex-подобные решения) или как активный дифференциал на задней оси.

• Как работает: блок управления по датчикам (скорость колес, угол руля, продольное/поперечное ускорение, положение педали газа) рассчитывает требуемую степень блокировки и поджимает пакет.
• Плюсы: широкий диапазон — от почти открытого до близкого к блокировке, можно улучшать управляемость (torque vectoring).
• Минусы: чувствительность к маслу, перегрев, дорогой ремонт, зависимость от электроники.

Ресурс и деньги: муфты и активные редукторы часто ходят 120 000–200 000 км при регулярной замене масла. Но если масло не менять, перегревать или буксовать долго — можно попасть на ремонт/замену узла. Усредненно: замена масла 1500–4500 грн, ремонт пакета/насоса $300–$1200, замена редуктора б/у $500–$1500, новый — существенно дороже и часто «нецелесообразно» для машины старше 8–10 лет.

Алгоритм работы: что именно «видит» система и что делает

Чтобы понимать поведение машины, полезно представить логику срабатывания по типам.

Механические LSD/locker: чистая физика

1. Колесо теряет сцепление → растет разница скоростей полуосей.
2. В дисковом LSD возникает осевое усилие на пакет фрикционов (через рампы/кам) → диски прижимаются.
3. В torsen растет реакция в винтовых шестернях → появляется самоблокирующий эффект.
4. В храповом locker кулачки «схлопываются» под моментом → полуоси связываются.

Ключ: механика реагирует на момент и разницу скоростей, но не понимает, куда вы рулите и что происходит с устойчивостью. Поэтому на скользкой дороге механический автоблок может как помочь, так и внезапно добавить снос/занос, если водитель резкий.

Электронная имитация (EDS): тормоза вместо блокировки

1. Датчики ABS фиксируют: одно колесо крутится быстрее другого на одной оси.
2. Блок ABS/ESP подает давление в контур этого колеса → оно притормаживается.
3. Дифференциал перераспределяет момент на второе колесо (где сопротивление больше).
4. Если пробуксовка продолжается, система может ограничить крутящий момент двигателя (особенно на турбомоторах типа EA888 или дизелях 2.0 TDI, где момент высокий).

Технический предел простой: тормоза — не бесконечные. На длинной пробуксовке система либо перегревает узлы, либо снижает эффективность/вмешательство.

ELSD/активные муфты: давление и карта управления

Здесь добавляется расчет по входным параметрам:

• скорость каждого колеса (ABS)
• угол руля
• поперечное/продольное ускорение
• положение педали газа/крутящий момент двигателя
• температура масла (если есть датчик)

На основе этого блок может преднатягивать муфту заранее. Например, при резком старте на скользком он может поджать пакет до пробуксовки, а не после. Но чудес нет: если узел перегрет или масло «убито», давление падает, фрикционы начинают скользить, появляются ошибки и рывки.

Технические цифры: что реально измеряют и указывают

Маркетинг vs реальность: где чаще всего обманываются ожидания

«У нас полный привод, он сам все распределит» — фраза из салона. В гараже это обычно переводится как: «пока не перегреешь муфту и не спалишь тормоза, оно как-то едет».

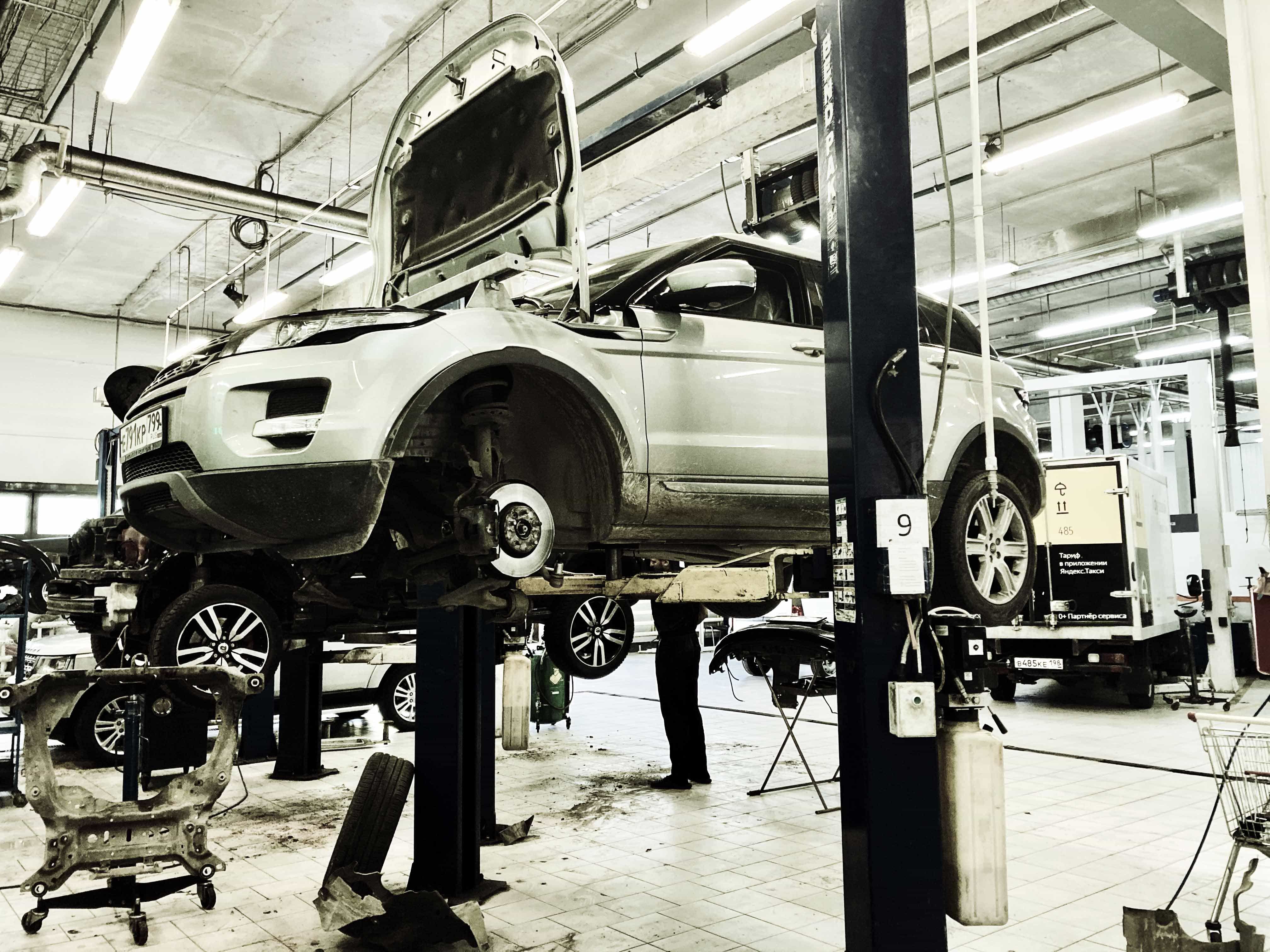

Из разговоров на подъемнике после зимних выездов

• Имитация блокировки не равна настоящей блокировке. Она работает, но ограничена теплом тормозов и логикой ESP.
• Муфта подключения задней оси (многие кроссоверы) — не «внедорожная трансмиссия». При диагоналке и длительной буксовке часто уходит в защиту.
• Torsen не любит нулевое сопротивление. Если колесо висит — нужна подгазовка + легкое торможение или помощь электроники.
• Дисковый LSD без правильного масла начинает дергаться и шуметь, а потом быстро изнашивается.

Примеры из практики: как распознать тип и понять, что именно работает

Ситуация 1: лед под одним колесом, второе на асфальте

• Открытый дифф: стоите и «шлифуете» одним колесом.
• EDS: слышны частые щелчки/жужжание гидроблока ABS, колесо «подкусывает», машина трогается рывками.
• LSD (дисковый/торсен): трогание увереннее, меньше шума, но на очень скользком может потребоваться плавный газ.
• Locker: трогание почти как на жесткой оси, но возможен рывок и тенденция ехать прямо, если это ведущая ось в повороте.

Ситуация 2: диагональное вывешивание (одно переднее и одно заднее)

Тут раскрывается слабость «чистого» открытого дифференциала и ограничений кроссоверных муфт.

• Если есть только EDS на передней оси, а зад не подключается достаточно агрессивно — можно зависнуть.
• Если зад подключается муфтой, но перегревается — получите паузу/отключение и сообщение на панели (не всегда, иногда просто «не едет»).
• С механическими блокировками мостов (внедорожники) ситуация решается проще, но цена — управляемость и нагрузка на железо.

Инструкция: как правильно пользоваться автоматической блокировкой, чтобы она помогала, а не ломала

Для новичка: базовые правила

1. Газ — плавно. Резкий газ провоцирует пробуксовку, а затем ударное срабатывание автоблока/EDS.
2. Не крутите рулем до упора на тяге на скользком, особенно с жесткими locker/LSD на ведущей оси — получите снос и нагрузку на ШРУС.
3. Если застряли — не шлифуйте минутами. 20–40 секунд попыток, затем пауза. Дайте тормозам/муфте остыть.
4. Используйте раскачку (вперед-назад), если коробка позволяет. На АКПП — аккуратно, с паузой 1–2 секунды между R и D.
5. Выключайте/ослабляйте ESP там, где нужен букс (песок/глубокий снег), но помните: на трассе ESP спасает чаще, чем мешает.

Для опытного: как выжать максимум и не убить узлы

• При torsen/helical в диагоналке помогает легкое подтормаживание левой ногой (на механике/автомате — осторожно) — создаете сопротивление на разгруженном колесе и дифф «начинает работать».
• При EDS лучше короткие импульсы газа, чем постоянный «пол». Система успевает отработать и не уходит в перегрев.
• При муфте подключения задней оси избегайте длительной буксовки на месте. Нужна инерция: иногда лучше откатиться и взять разгон, чем «выкапываться».
• На дисковом LSD следите за маслом и температурой. Трек-дни/горные серпантины с активной тягой нагревают редуктор сильнее, чем кажется.

Чек-лист диагностики: понять, что автоблок живой, и не перепутать поломку с особенностью

Признаки нормальной работы

• EDS: характерные звуки работы ABS при пробуксовке, машина при этом постепенно трогается.
• LSD: в сложных условиях меньше пробуксовки одного колеса, более уверенный старт, на мокром асфальте — иногда легкая тенденция к прямолинейности под газом.
• Locker: щелчки на малой скорости в повороте, но без постоянных ударов и закусывания.

Симптомы, что есть проблема

• Вибрации/удары при включении передачи и на поворотах — возможен износ шлицов, сателлитов, фрикционов, люфты в редукторе.
• Постоянный скрежет/вой редуктора — подшипники, неправильный зазор, низкий уровень масла.
• Ошибки ABS/ESP + неработающая имитация — датчики скорости колеса, проводка, блок ABS.
• После буксовки перестал ехать зад (кроссовер) — перегрев муфты/защита, иногда погиб насос/пакет фрикционов.
• Масло с блестками при сливе — ускоренный износ. Мелкая пыль на магните допустима, крупная стружка — нет.

Простые проверки без подъемника

1. Тест на скользком участке (безопасно, без трафика): аккуратный старт с прямыми колесами. С EDS услышите работу ABS.
2. Тест на мокрой траве/грунте: при открытом дифф обычно стабильно буксует одно колесо. При LSD/EDS тяга распределяется заметно лучше.
3. После активных попыток выбраться понюхайте колеса: резкий запах — перегрев тормозов (EDS). Дайте остыть.

Обслуживание: масло, интервалы, типичные ошибки

Масло в редукторе/дифференциале

• Для обычных редукторов: чаще всего GL-5 75W-90/80W-90 (зависит от конструкции).
• Для дискового LSD: нужно масло с допуском LSD или добавка friction modifier, иначе будут рывки и ускоренный износ.
• Для муфт/активных диффов: только специфицированная жидкость (часто отдельный номер). «Похожее по вязкости» — прямой путь к проблемам.

Интервалы по опыту, а не из буклета: если производитель пишет «на весь срок», в украинских условиях (пробки, жара, снег, буксировка, ямы) разумно менять:

• муфты подключения задней оси/активные редукторы: каждые 30 000–60 000 км
• классические мосты/редукторы: 40 000–80 000 км, а при тяжелой эксплуатации — чаще

Сколько стоит обслуживание в Украине (усредненно)

Частые вопросы, которые задают в сервисе

«Автоблок вреден для трансмиссии?»

Любая блокировка повышает нагрузки — это плата за тягу. Механический locker и агрессивный LSD сильнее нагружают полуоси, ШРУСы, крестовины, главную пару. На дорожных машинах при адекватной эксплуатации это не приговор, но стиль «газ в пол на вывернутых колесах» быстро покажет слабые места.

«Почему с EDS машина дергается и не едет ровно?»

Потому что система работает через тормоза импульсно: притормозила — момент перетек — отпустила. На рыхлом снегу или песке это ощущается как «тормозит сама себя». Иногда помогает режим Off-road (если есть) или частичное отключение противобуксовки, плюс более мягкая работа газом.

«Можно ли поставить автоблок вместо штатного дифференциала?»

Можно, но это инженерная задача, а не «поставил и поехал». Нужно учитывать:

• тип коробки/моста, совместимость по шлицам и посадочным
• пары главной передачи
• наличие ABS/ESP и как они будут реагировать
• назначение авто (город/трасса/оффроуд)

По бюджету: сам узел автоблока часто $400–$1500, плюс масло/расходники и работа. И да, после установки некоторые машины начинают «жить своей жизнью» на скользком — особенно если водитель не меняет привычки.

Практический вывод: что выбрать и чего ожидать

• Для города и трассы чаще всего достаточно EDS + нормальной резины. Это не внедорожное решение, но для типичной зимы в Украине помогает.
• Для активной езды по асфальту лучше работает torsen/helical или качественный дисковый LSD — более предсказуемо и без перегрева тормозов.
• Для тяжелого бездорожья механический locker — самый эффективный, но самый «грубый» по характеру и нагрузкам.
• Для кроссоверов с муфтой ключ — обслуживание масла и грамотная техника движения. Не верьте обещаниям «как у внедорожника»: конструкция другая, лимиты другие.

Если резюмировать профессионально и без романтики: автоматическая блокировка — это инструмент. Она помогает, когда вы понимаете ее ограничения и обслуживаете узлы вовремя. Игнорировать масло, перегревать муфту и надеяться на «умную электронику» — стандартный путь в сервис и к счету на несколько сотен долларов.
