Как диагностировать неисправности компрессора кондиционера: пошаговый чек‑лист без гаданий

Компрессор кондиционера — это не «черный ящик», который можно оценить только фразой «дует/не дует». Его состояние читается по давлению, температуре, поведению муфты/клапана, количеству масла, чистоте контура и даже по звукам. Проблема в том, что многие сервисы в Украине до сих пор продают клиенту мифы: «долейте фреон — и всё», «компрессор необслуживаемый», «масло залито на весь срок». На практике кондиционер — это обычная холодильная машина с понятной физикой и типовыми отказами.

Ниже — методика диагностики, которой пользуюсь в «гаражной» практике и на СТО: от простых проверок до измерений манометрами и выводов, когда компрессор действительно умирает, а когда виноват датчик, вентилятор или забитый конденсер.

Коротко о типах компрессоров и почему это важно

• Компрессор с электромагнитной муфтой (классика): шкив крутится всегда, компрессор подключается муфтой. Диагностика сильно завязана на муфту, зазор, подшипник шкива.
• Компрессор без муфты (постоянного привода) с управляющим клапаном (часто Sanden/Denso/Delphi): компрессор крутится всегда, производительность регулируется соленоидом/клапаном. Тут частый виновник — клапан управления, а не «железо» компрессора.
• Электрический компрессор (гибриды/электро): отдельная история (высокое напряжение, другое масло типа POE). В этой статье фокус — на массовых ДВС-авто с R134a и R1234yf.

Нормальные цифры: на что ориентироваться

Усредненные ориентиры для легкового авто при исправной системе. Точные значения зависят от температуры воздуха, типа хладагента, объема системы и конструкции.

• Температура на выходе из дефлекторов: обычно +4…+10°C при +20…+30°C снаружи (после 5–10 минут работы, рециркуляция включена).
• Давление на низкой стороне (LP) при +25…+30°C: примерно 1.5–3.0 бар для R134a.
• Давление на высокой стороне (HP) при +25…+30°C: примерно 10–16 бар для R134a (в пробке и при плохом обдуве легко улетает выше).
• Комфортная разница температур между входом/выходом испарителя ощущается сразу: если при +28°C вы получаете +16…+18°C из дефлектора — это уже повод копать.

Инструменты: что реально нужно для нормальной диагностики

• Манометрический коллектор (LP/HP) под ваш хладагент (R134a или R1234yf).
• Термометр (лучше контактный или термопара; ИК-пирометр тоже годится, но аккуратно с отражениями).
• Мультиметр (напряжение/сопротивление/падение напряжения под нагрузкой).
• OBD-сканер (любая адекватная диагностика, желательно видеть давление датчика А/С, команду на компрессор, обороты вентилятора).
• UV-лампа + очки и/или электронный течеискатель (по возможности).
• Набор щупов (для зазора муфты), стетоскоп/«слушалка» (по желанию).

Если манометров нет — вы всё равно можете отсеять 60% проблем (электрика, вентиляторы, муфта/подшипник, явная утечка), но уверенную диагностику компрессора без давления делать рискованно.

Шаг 1. Начните с простого: что именно «не так»

Симптомы кондиционера почти всегда повторяются. Ваша задача — не угадывать, а привязать симптом к типовой причине.

• Не холодит вообще: нет включения компрессора / нет давления / утечка / аварийное отключение по датчикам / обрыв муфты / клапан управления.
• Холодит только на трассе: перегрев конденсера, слабые вентиляторы, грязный радиатор-конденсер, завышенное давление HP.
• То холодит, то нет: датчик давления, плохой контакт, клинящий клапан управления, перегрев, влага и обмерзание ТРВ/дросселя.
• Шум/скрежет при включении: подшипник шкива, муфта, разрушение компрессора, недостаток масла.
• Ремень свистит/срывается: клин компрессора, заклинившая муфта/шкив, неисправная обгонная муфта генератора (иногда путают).
• Плохо холодит на холостых: низкая производительность компрессора, проблемы с клапаном, низкая заправка, вентиляторы, конденсер.

Шаг 2. Визуальный осмотр: 10 минут, которые экономят деньги

Осмотр делается при заглушенном двигателе, затем на заведенном с включенным А/С.

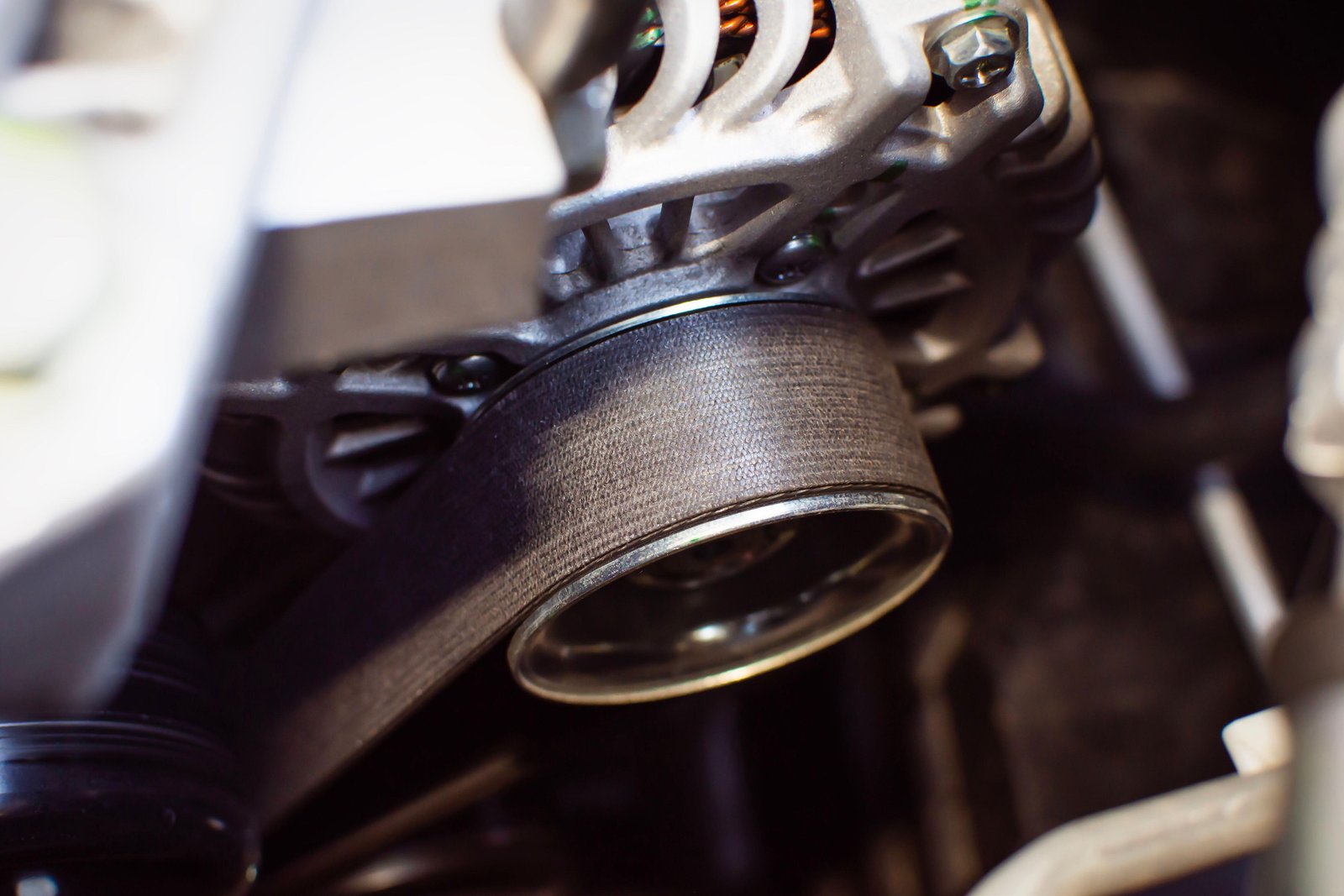

• Ремень: трещины, следы проскальзывания, правильное натяжение. Проскальзывание часто маскирует «умирающий» компрессор.
• Шкив/муфта компрессора: следы перегрева (синеватый оттенок), «пыль» от фрикциона, запах гари.
• Конденсер (радиатор кондиционера): забит насекомыми/грязью/пухом — давление HP растет, компрессор перегружается.
• Трубки/соединения: масляные потеки на алюминии — почти всегда признак утечки (масло уносится хладагентом).
• Сервисные порты: мокрые колпачки, масляный налет — частая точка утечки.
• Ресивер-осушитель (если есть) / аккумулятор: коррозия, следы ремонта. Осушитель — расходник, а не «вечный» узел.

Шаг 3. Электрика и управление: убедитесь, что компрессор вообще «разрешили» включить

Многие компрессоры «обвиняют» зря. На практике блок управления не даст включить А/С при перегреве, недодуве радиаторов, низком/высоком давлении, ошибках по датчикам, низком напряжении.

Проверка по OBD (если доступно)

• Команда на включение А/С (A/C request) — есть/нет.
• Разрешение на включение (A/C permitted) — есть/нет и причина запрета.
• Давление по датчику (часто в барах): сравнить с манометром, если он есть.
• Работа вентиляторов: обороты/ступени. Если вентилятор не выходит на нужный режим — HP растет, А/С отрубается.

Если компрессор с муфтой: проверка муфты

1. Напряжение на разъеме муфты: при включенном А/С должно появляться питание (обычно 12–14 В). Если нет — ищите реле, предохранители, датчик давления, блок управления, проводку.
2. Сопротивление катушки: ориентир часто 3–5 Ом (зависит от модели). Обрыв или КЗ — муфта не сработает.
3. Зазор муфты: типично 0.3–0.6 мм. Если зазор ушел к 0.8–1.0 мм — муфта может «не дотягивать» при нагреве.
4. Слышите щелчок при включении? Щелчок есть, но компрессор не качает — проблема дальше по контуру.

Если компрессор без муфты: проверка клапана управления

• Питание/управление на соленоид: часто PWM-сигнал. Без осциллографа можно проверить наличие питания и целостность цепи, но лучше смотреть параметры в диагностике (процент открытия/команда).
• Симптом типовой: давление на HP «вялое», холода мало, но механически компрессор тихий, ремень не страдает. Виновник часто клапан за $25–$80, а не компрессор за $300.

Шаг 4. Диагностика по манометрам: самый честный этап

Измерения делайте на прогретом двигателе. Условия: двери закрыты, рециркуляция включена, вентилятор салона 2–3 скорость, температура на минимум, обороты двигателя сначала холостые, затем 1500–2000 об/мин. Вентиляторы радиатора должны работать штатно.

Быстрый чек-лист по показаниям давления (R134a, усредненно)

Почему «просто долить фреон» — плохая идея

Заправка должна делаться по весу. Для многих авто объем R134a — 450–750 г. Ошибка на 150–200 г уже способна поднять давление на HP, ухудшить холод и перегрузить компрессор. «Дозаправки по низкому давлению» часто превращают систему в лотерею: сегодня работает, завтра выбивает по высокому давлению и убивает компрессор.

Шаг 5. Температуры и поведение трубок: проверка без фанатизма

После стабилизации работы:

• Толстая трубка (низкое давление) у компрессора обычно прохладная, может «потеть» конденсатом. Если она теплая при включенном А/С — компрессор не тянет или нет хладагента.
• Тонкая трубка (высокое давление) должна быть заметно горячей. Если она едва теплая — компрессор не создает давления.
• Температура на выходе из дефлекторов — фиксируйте цифрами, а не «кажется». Это ваш контроль после ремонта.

Шаг 6. Звуки, вибрации и механика: когда компрессор реально «умирает»

Компрессор редко умирает мгновенно без предвестников. Признаки, после которых я не советую «кататься до зимы»:

• Металлический скрежет/шелест при включении, особенно с ростом оборотов.
• Сильная вибрация на корпусе компрессора.
• Запах гари от муфты, следы перегрева фрикциона.
• Клин: ремень дымит/свистит, двигатель тяжело крутится, шкив греется.

Из практики: чаще всего компрессор «съедает себя» после сезона с утечкой: хладагента мало, масло не циркулирует нормально, температура растет. Клиент приезжает «просто заправить», а внутри уже стружка. И дальше начинается цепочка: компрессор → конденсер → ТРВ → повторный ремонт.

Подшипник шкива vs «умер компрессор»

Отдельная классика: гул/вой на холостых, который меняется с оборотами и почти не зависит от включения А/С. Это часто подшипник шкива (на компрессорах с муфтой). Ремонт: подшипник обычно стоит 300–900 грн, работа по месту — 800–2500 грн (в зависимости от доступа). Если вовремя — компрессор можно не трогать.

Шаг 7. Проверка на стружку и состояние масла: самый неприятный, но честный тест

Если есть подозрение на разрушение компрессора, смотрят:

• Масло из системы (при разборе): наличие серебристого блеска/частиц.
• Сетку/фильтр в магистрали (на некоторых авто) или в ТРВ/дросселе: забивание продуктами износа.
• Состояние конденсера: многие современные конденсеры — «микроканальные», и если туда пошла стружка, промывка часто бесполезна. Его меняют, иначе новый компрессор умрет быстро.

Если подтверждена стружка, «поменять только компрессор» — это выбросить деньги. Нужен комплекс: промывка магистралей, замена осушителя, часто замена конденсера, иногда ТРВ. Да, дорого, зато один раз.

Чек‑лист диагностики: от новичка до профи

1. Проверить, включается ли А/С по индикации и по звуку/поведению оборотов.
2. Проверить вентиляторы радиатора: запускаются ли при включении А/С, выходят ли на повышенную скорость.
3. Визуально осмотреть конденсер на грязь и замятия.
4. Проверить ремень и шкив компрессора (люфт, шум, перегрев).
5. Для муфты: наличие 12–14 В на разъеме, сопротивление катушки, зазор.
6. Для клапанного компрессора: ошибки по А/С, команда на клапан, целостность проводки.
7. Подключить манометры: снять LP/HP на холостых и на 1500–2000 об/мин.
8. Снять температуры: дефлектор, трубка HP, трубка LP.
9. Если давление странное — исключить пере/недозаправку: эвакуация и заправка по весу.
10. При подозрении на утечку: UV/течеискатель, особое внимание портам, конденсеру, уплотнениям, компрессору.
11. Если есть признаки стружки — планировать комплексный ремонт, а не «точечную замену».

Типовые сценарии и решения

Сценарий 1: «Не включается компрессор, фреон недавно заправляли»

• Часто: датчик давления, обрыв проводки, реле, предохранитель, плохая масса.
• Проверка: есть ли команда на А/С, есть ли 12 В на муфте/клапане, какое давление видит датчик.
• Цены: датчик давления обычно 700–2500 грн (или $20–$60), работа 500–1500 грн.

Сценарий 2: «Холодит только на скорости, в пробке — теплый воздух»

• Часто: вентилятор(ы), блок управления вентилятором, реле/резистор, забитый конденсер, перегрев.
• Диагностика: HP растет, вентилятор не справляется; при поливе водой конденсера холод резко улучшается — почти диагноз.
• Цены: чистка радиаторов (со снятием) обычно 1500–4000 грн; вентилятор/модуль — от 2500 до 12000 грн в зависимости от авто.

Сценарий 3: «Муфта щелкает, но холода нет»

• Часто: низкая заправка (утечка), износ компрессора, забит ТРВ/дроссель.
• Диагностика: по манометрам видно, создает ли компрессор перепад; если оба давления «внизу» — вероятнее утечка.
• Цены: поиск утечки с азотом/ультрафиолетом — 800–2500 грн; заправка R134a по весу — 1200–2500 грн (зависит от объема и региона).

Сценарий 4: «Шумит при включении, ремень страдает»

• Часто: компрессор клинит или разрушен, подшипник шкива разваливается, муфта перегревается.
• Решение: не «дожимать сезон». Если ремень сгорит — останетесь без помпы/генератора (зависит от схемы привода).
• Цены: б/у компрессор — лотерея $80–$200; новый/восстановленный — $250–$650. Работа по замене с вакуумом/заправкой — обычно 2500–7000 грн + материалы.

Сценарий 5: «Компрессор новый, а холод слабый через неделю»

• Часто: не промыли систему, оставили стружку, не заменили осушитель, не поменяли микроканальный конденсер, неверное масло.
• Нормальная практика: при разрушении компрессора менять осушитель (обычно 600–3000 грн), часто конденсер (от 2500 до 9000 грн), промывать магистрали и испаритель (где возможно).

Технические нюансы, которые часто упускают

1) Разница R134a и R1234yf

R1234yf чаще дороже в обслуживании и требовательнее к оборудованию. Если вам предлагают «залить что-то аналогичное» — это повод развернуться. Смешивание хладагентов и «универсальные» баллоны — путь к непредсказуемым давлениям и проблемам с компрессором.

2) Масло в системе — не «добавка по желанию»

Типовые масла: PAG (разные вязкости: PAG 46/100/150 — зависит от производителя компрессора). Ошибка по маслу может давать шум, плохую смазку и ускоренный износ. Добавлять масло «на глаз» нельзя: избыток масла ухудшает теплообмен и поднимает давления.

3) Ресурс компрессора и реальные ожидания

При нормальной чистоте радиаторов и без утечек компрессор часто ходит 150 000–250 000 км. На моторах вроде EA888 (VAG) или K4M (Renault) компрессор умирает не «из-за мотора», а из-за условий: грязный конденсер, хроническая недозаправка, аварийные отключения по перегреву, и — любимое — «давайте просто дольем».

Пошаговая инструкция диагностики своими руками (разумный максимум без спецстанции)

1. Проверьте предохранители/реле кондиционера и вентиляторов (по схеме авто).
2. Запустите двигатель, включите А/С, посмотрите: включается ли вентилятор радиатора.
3. Послушайте компрессор: есть ли щелчок муфты (если она есть), меняется ли звук/нагрузка.
4. Проверьте температуру из дефлектора через 5–10 минут на рециркуляции.
5. Осмотрите конденсер: если он забит, начните с мойки/чистки (лучше со снятием, иначе грязь останется между радиаторами).
6. Осмотрите соединения на масляные следы, сервисные порты, компрессор по шву.
7. Если есть манометры — снимите LP/HP и сравните с таблицей выше.
8. Если манометров нет и холод слабый — не покупайте «баллончик для дозаправки». Лучше сделать эвакуацию/вакуум/заправку по весу на нормальном оборудовании.

Когда компрессор точно не виноват

• Компрессор включается, давления адекватные, но в салоне тепло — проблема в заслонках печки, приводах, датчике температуры салона, фильтре салона, испарителе (грязь), ТРВ.
• Компрессор исправно качает, но систему «вырубает» — часто перегрев/вентиляторы/конденсер.
• Нет питания на муфту — компрессор можно не трогать, пока не проверены датчики/реле/проводка.

Когда компрессор, скорее всего, под замену

• Клин или явные механические разрушения, металлическая стружка.
• Невозможность создать перепад давления при исправных клапане/управлении (для регулируемых компрессоров — после исключения клапана).
• Сильный шум/вибрация, перегрев корпуса, повторяющееся сжигание муфты.

Практичный совет по ремонту: как не заплатить дважды

Если компрессор разрушился и пошла стружка, правильный план выглядит так:

• Замена компрессора (новый/качественно восстановленный).
• Замена осушителя (или ресивера-осушителя в сборе).
• Часто замена конденсера (особенно микроканального).
• Промывка магистралей (где конструктивно возможно).
• Заправка по весу, корректное масло, контроль давлений и температуры.

Это дороже на входе, но дешевле, чем «поставили компрессор — через месяц снова нет холода». Маркетинг про «восстановление без промывки» обычно заканчивается повторным ремонтом.
