Как проверить стартер: полное руководство с реальными цифрами, замерами и диагнозом «по симптомам»

Стартер - один из самых нагруженных электромеханических узлов в машине. Он работает считанные секунды, но в эти секунды потребляет токи, от которых тонкие провода плавились бы за минуту. И когда двигатель не заводится, люди чаще всего начинают менять все подряд: аккумулятор, свечи, датчики, насос. Я же 45 лет в ремонте вижу одно и то же - пока вы не смогли проверить стартер нормальными методами, вы не понимаете, где проблема. «Крутит, значит живой» - плохая логика. Стартер может крутить медленно, под нагрузкой просаживать сеть, не выводить бендикс, залипать реле, греть клеммы и «съедать» аккумулятор за 3-5 попыток.

Эта статья - не набор советов из форумов. Это инструкция, по которой можно проверить стартер на авто с бензиновым и дизельным мотором, с МКПП и АКПП, на примерах популярных в Украине машин: Volkswagen Passat B6/B7, Skoda Octavia A5/A7, Toyota Corolla E150/E180, Renault Megane III, Ford Focus 2/3, BMW E90, Audi A4 B8, а также типичных дизелей 1.9 TDI, 2.0 TDI, 1.5 dCi, 2.2 i-CTDi.

Коротко о том, как устроен стартер и что в нем ломается

Чтобы правильно проверить стартер, нужно понимать, что вы проверяете. Типовой стартер состоит из:

1. Электродвигатель постоянного тока - якорь (ротор), статор (обмотки или магниты), щетки, коллектор, втулки/подшипники.
2. Втягивающее реле (соленоид) - две обмотки (втягивающая и удерживающая), силовые контакты («пятаки»), шток.
3. Привод (бендикс, обгонная муфта) - шестерня, муфта, пружины, иногда редуктор.
4. Редуктор (на многих современных стартерах) - планетарный, повышает крутящий момент.

Типовые неисправности:

• износ щеток и коллектора - стартер то работает, то нет, искрит, греется;
• залипание/подгорание «пятаков» втягивающего - щелчок есть, вращения нет, либо стартер не выключается;
• клин втулок - тугое вращение, просадка напряжения, запах перегрева;
• слабый бендикс - стартер крутит «вхолостую», слышен визг;
• плохая масса/клеммы - симптомы как у умирающего стартера, но виновата проводка;
• межвитковое замыкание якоря - большой ток, слабый момент, нагрев, иногда дым.

Что нужно, чтобы проверить стартер грамотно

Можно проверить стартер даже «на коленке», но точная диагностика требует простых инструментов.

Инструмент	Зачем нужен	Ориентировочная цена в Украине
Мультиметр (DC 20V, омметр)	Замеры напряжения, падения, сопротивлений	от $10-35
Токовые клещи DC 600-1000A	Измерить ток стартера без разрыва цепи	$40-120
Нагрузочная вилка/тестер АКБ	Быстро понять, жив ли аккумулятор	$20-80
Пусковые провода 35-50 мм²	Исключить проводку, проверить на прямом питании	$20-60
Ключи, головки, трещотка	Снять стартер на стендовую проверку	по факту
Контрольная лампа 12В 21Вт	Проверка управляющего сигнала под нагрузкой	$2-5

Если у вас нет токовых клещей - жить можно. Но когда клиент говорит «АКБ новый, стартер новый, а не заводится», клещи экономят часы. Я не фанат лишних покупок, но для Украины, где много б/у авто и «эконом-ремонтов», умение проверить стартер по токам - золото.

Симптомы: как по поведению машины заподозрить стартер

Перед тем как лезть под капот, ответьте себе: что именно происходит при повороте ключа или нажатии Start?

1) Полная тишина

Нет щелчка, приборка тухнет или нет - варианты разные. Тут легко ошибиться. Тишина может быть от: разряженного АКБ, плохой массы, неисправного реле стартера, иммобилайзера, датчика положения селектора АКПП, концевика сцепления, окисленного контакта на клемме 50 (управление втягивающим). Чтобы проверить стартер, надо понять, доходит ли управляющий плюс до втягивающего.

2) Есть одиночный щелчок и все

Классика подгоревших «пятаков» или слабого питания. Щелчок - втягивающее пытается замкнуть силовую цепь. Дальше либо контакты не пропускают ток, либо аккумулятор проседает, либо силовой провод/масса с большим сопротивлением. Здесь проверить стартер без измерения падения напряжения - гадание.

3) Частые щелчки «тррр-тррр»

Обычно это АКБ не тянет, напряжение падает ниже 9-10 В, втягивающее отпускает, напряжение чуть возвращается - и по кругу. Стартер может быть исправен. Если вы хотите проверить стартер и не попасть на лишнюю замену - сначала тест АКБ и клемм.

4) Стартер крутит, но медленно

На морозе - часто АКБ. На теплом моторе - часто втулки/якорь/плохая масса. У дизеля 2.0 TDI медленная прокрутка почти всегда приводит к незапуску, потому что давление в рампе и компрессия требуют нормальных оборотов. Тут особенно важно проверить стартер по падению напряжения и току.

5) Крутит бодро, но мотор не схватывает

Это уже не стартер. В таком случае проверить стартер можно быстро для галочки, но искать нужно топливо/искру/синхронизацию, особенно на GDI/TSI, дизелях Common Rail, и машинах с подсосом воздуха.

6) Визг, «как будто вхолостую»

Бендикс не зацепился за венец маховика или муфта проскальзывает. Иногда венец «съеден» на одном участке - тогда стартер иногда цепляет, иногда нет. Тут придется проверить стартер со снятием или хотя бы осмотром через лючок/стартёрное окно (если доступ есть).

7) Стартер не выключается после запуска

Опасный случай. Причины: залипло втягивающее, залипло реле, коротит провод управления, неисправен замок зажигания. В таком режиме стартер может сгореть за 10-30 секунд. Тут проверить стартер нужно уже после аварийного отключения - снимайте клемму АКБ и разбирайтесь, что залипло.

Перед тем как проверить стартер - исключаем то, что маскируется под стартер

Я видел сотни «приговоренных» стартеров, которые были живые. Проблема была в клеммах, массе, реле, датчике селектора, сигнале управления. Поэтому первый этап - не разбирать, а измерять.

Шаг 1. Проверка аккумулятора без самообмана

Новый аккумулятор не равен исправный. В Украине продаются АКБ, которые уже полгода стояли на складе без подзарядки. Чтобы проверить стартер корректно, нужно убедиться, что АКБ не ограничивает ток.

Ориентиры:

• напряжение покоя через 2-3 часа после поездки: 12.6-12.8 В для полностью заряженного, 12.2 В - уже полузаряд;
• при прокрутке стартером напряжение на клеммах АКБ не должно падать ниже 9.6 В при +20°C (усредненный ориентир), зимой допускается кратковременно ниже, но если 8-9 В - стартер может быть ни при чем.

Если есть нагрузочная вилка - нагрузка 1/2 CCA на 10 секунд. Если АКБ 60 Ач и CCA 540 A, обычно ставят 270 A. Напряжение должно удержаться около 9.6-10.2 В. Без этого вы не сможете честно проверить стартер.

Шаг 2. Осмотр и «простая механика»

Проверьте:

• клеммы АКБ - не должны вращаться на выводах;
• окисление, зеленый налет, трещины, подплавления;
• массу двигателя на кузов - часто это плетенка, которая внутри уже «сухая»;
• силовой провод на стартер (B+) - гайка должна быть затянута, изоляция целая;
• следы перегрева на втягивающем и клеммах.

Иногда, чтобы проверить стартер, достаточно потрогать. Если после 2-3 попыток запуска клемма массы горячая - проблема в переходном сопротивлении, а не «внутри стартера».

Шаг 3. Проверка управляющего сигнала на втягивающем (клемма 50)

На втягивающем обычно два основных контакта: толстый B+ (постоянный плюс от АКБ) и тонкий провод управления (клемма 50). Нам нужно понять: приходит ли на тонкий провод 12 В в момент старта. Мультиметром можно, но лучше контрольной лампой 21 Вт - она покажет не «фантомные» 12 В, а реальную способность цепи дать ток.

Если вы хотите проверить стартер и не лезть в электросхемы, запомните простое: нет питания на клемме 50 - стартер не виноват. Ищите реле, замок, блок комфорта, иммобилайзер, концевик сцепления, датчик положения селектора АКПП.

Главный метод: проверка стартера по падению напряжения (Voltage Drop Test)

Это самый честный способ проверить стартер на машине без снятия. Он показывает, где теряется напряжение - на плюсе, на массе, в контактах втягивающего или внутри электромотора.

Как измерять правильно

Нужен мультиметр. Помощник поворачивает ключ в «Start» на 2-3 секунды, вы смотрите минимальное значение.

1) Падение на плюсовой цепи до стартера

Красный щуп на + клемму АКБ, черный - на силовой болт стартера (B+). Крутите. Нормально: до 0.3-0.5 В на исправных проводах. Если 0.8-1.5 В и выше - проблема в проводе, клемме, предохранителе/плавкой вставке, соединении.

2) Падение на массе

Красный щуп на корпус стартера (чистый металл), черный - на - клемму АКБ. Крутите. Нормально: 0.2-0.3 В, допустимо до 0.4-0.5 В. Если больше - масса плохая.

3) Падение на втягивающем (силовые контакты)

Красный щуп на вход втягивающего (B+), черный - на выход со втягивающего на мотор стартера (обычно второй толстый болт). Крутите. Нормально: 0.1-0.3 В. Если 0.5-1.5 В - «пятаки» подгорели, и чтобы проверить стартер окончательно, придется снимать и разбирать втягивающее.

Суммарно: если АКБ дает 10.5 В под нагрузкой, а на корпусе стартера вы видите 8.8 В - стартер будет крутить вяло. И это не «плохой стартер», это плохая цепь. Именно поэтому я настаиваю: хотите проверить стартер - делайте падения напряжения, а не слушайте звуки.

Проверка стартера по току: что считать нормой

Ток стартера зависит от объема двигателя, степени сжатия, температуры, вязкости масла, редукторный он или прямоприводный. Но ориентиры нужны, иначе «много/мало» - разговоры.

Усредненные значения при прокрутке исправного мотора:

• бензин 1.4-1.6: 120-180 А;
• бензин 1.8-2.5: 150-220 А;
• дизель 1.5-1.9: 180-280 А;
• дизель 2.0-2.5: 220-350 А;
• крупные дизели, V6/V8: 300-600 А.

Если вы решили проверить стартер токовыми клещами, смотрите связку «ток + обороты + падение напряжения»:

• высокий ток и медленно крутит - механическое сопротивление (клин втулок, якорь цепляет статор, двигатель заклинивает, слишком густое масло 10W-60 зимой), либо межвитковое замыкание;
• низкий ток и медленно крутит - недопитание (плохой плюс/масса, подгоревшие контакты втягивающего), либо износ щеток/плохой контакт на коллекторе;
• ток нормальный, но стартер иногда не реагирует - залипает втягивающее, пропадает управление на клемме 50, щетки на пределе и «не достают».

Проверка стартера «по месту» без снятия: практический чек-лист

Ниже - единственный нумерованный список в статье. Он построен так, как я реально работаю в боксе, когда нужно быстро проверить стартер и не устроить клиенту лишние траты.

1. Проверить АКБ: напряжение покоя 12.6-12.8 В, при старте не ниже 9.6 В (ориентир).
2. Проверить затяжку клемм и чистоту контактов, осмотреть массу двигателя.
3. Проверить питание на клемме 50 контрольной лампой при попытке запуска.
4. Измерить падение напряжения на плюсе АКБ - B+ стартера (норма до 0.3-0.5 В).
5. Измерить падение напряжения на массе корпус стартера - минус АКБ (норма до 0.2-0.4 В).
6. Измерить падение на втягивающем вход-выход (норма 0.1-0.3 В).
7. При наличии клещей - замерить ток прокрутки и сопоставить с типом двигателя.
8. Если цепи исправны, а крутит плохо или через раз - снимать узел и дальше проверить стартер на столе.

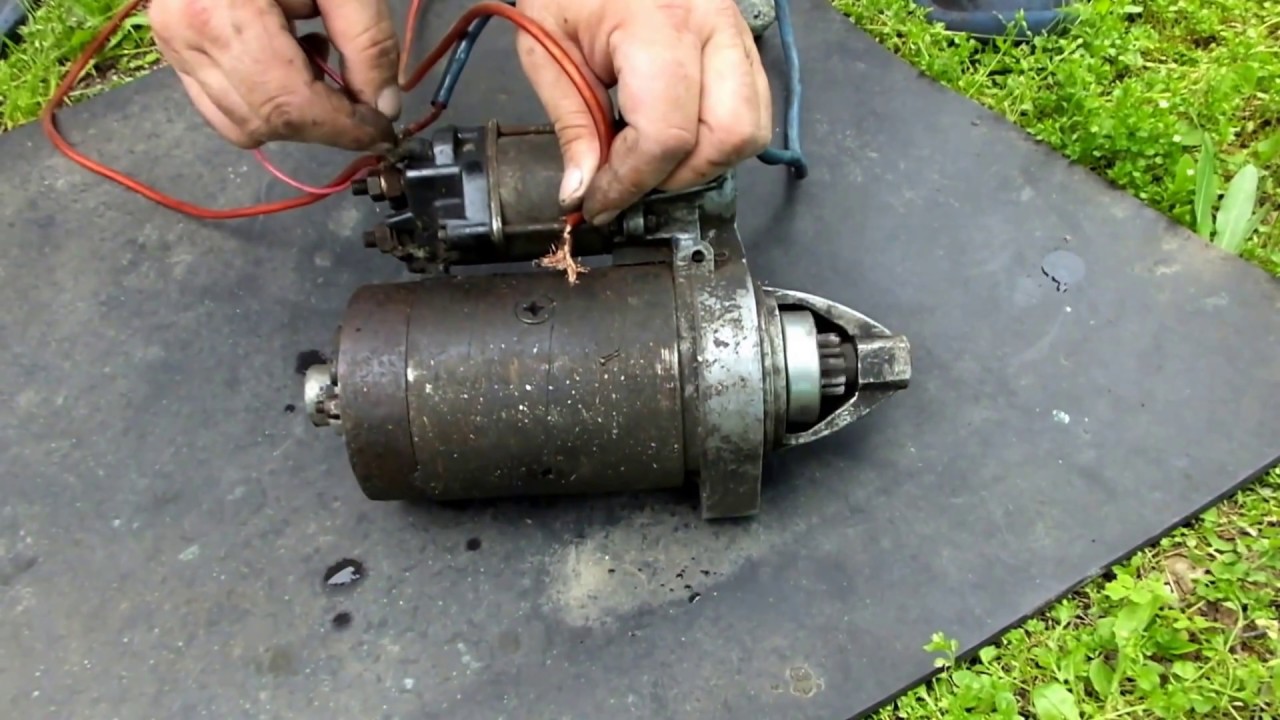

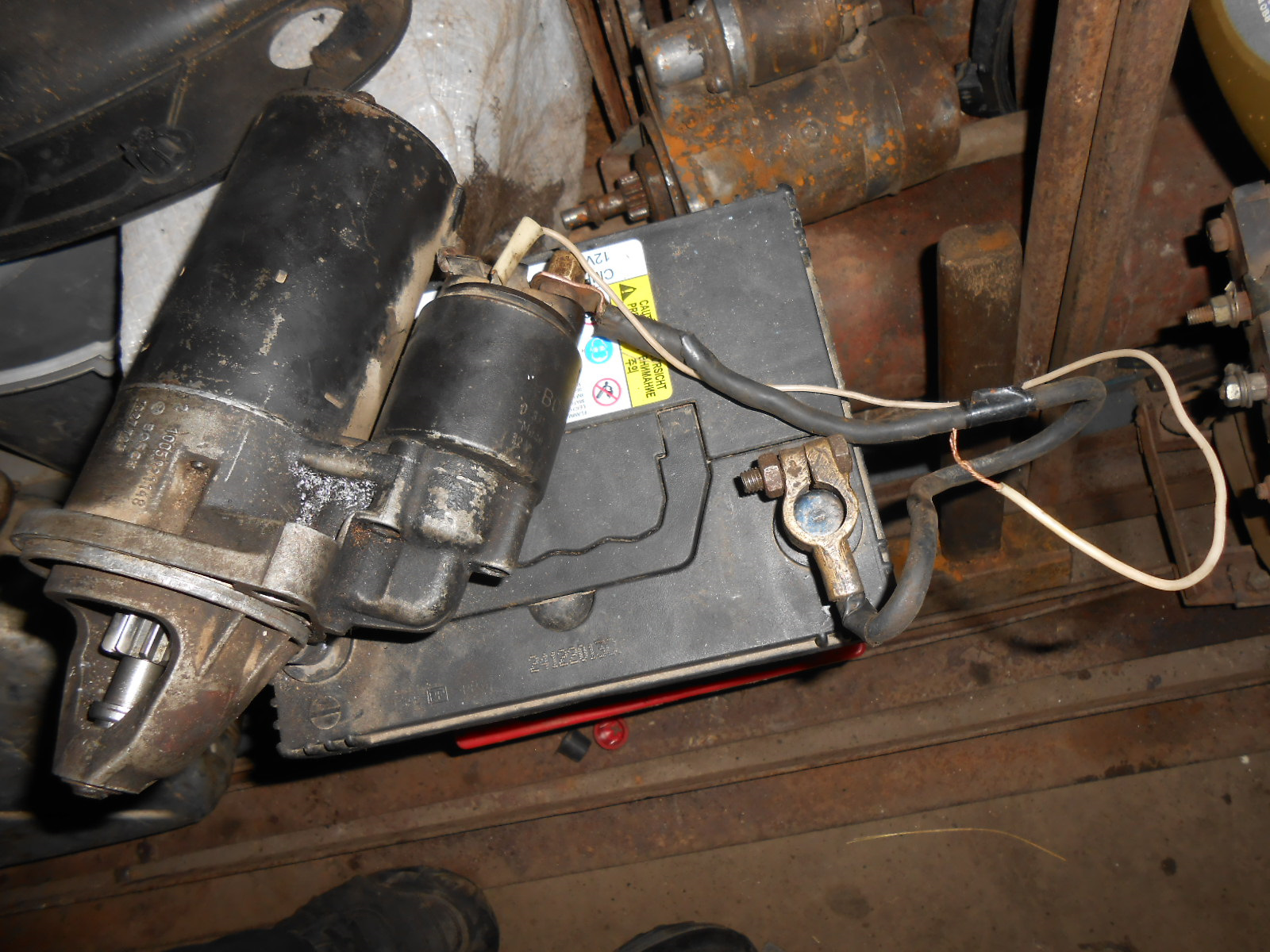

Как проверить стартер «на прямую»: аккуратно и без героизма

Иногда нужно быстро понять: живой мотор стартера или нет. Делают «перемычкой» на втягивающем. Я видел, как так сжигали проводку и получали ожоги. Поэтому - только если понимаете риск и соблюдаете правила.

Логика такая: если на толстом B+ есть постоянный плюс, а управляющий сигнал сомнительный, можно подать плюс на клемму 50 напрямую от АКБ через толстый провод. Это позволит проверить стартер без участия замка/реле. Если после подачи стартер оживает - проблема в цепи управления. Если не оживает - проблема в самом стартере или силовой цепи.

Важные условия:

• коробка в нейтрали (или P для АКПП), ручник затянут;
• не лезть руками в зону ремней и вентиляторов;
• контакт делать кратковременно, 1-2 секунды;
• если стартер крутит и не отключается - сразу прекращать, снимать клемму АКБ.

Когда стартер надо снимать, чтобы проверить стартер по-настоящему

Если измерения показали, что питание и масса в порядке, а стартер крутит вяло, клинит, жрет слишком большой ток или срабатывает через раз - узел снимают. На многих авто это 30-90 минут работы в нормальном боксе, но на некоторых - отдельная «радость». Например:

• Renault Megane III 1.5 dCi - доступ терпимый, но болты любят «прикипеть»;
• VW Passat B6 2.0 TDI - стартер рядом с DSG/МКПП, часто мешают патрубки и защита;
• BMW E90 на некоторых моторах - стартер может быть «в глубине», и чтобы проверить стартер снятием, придется снимать впуск.

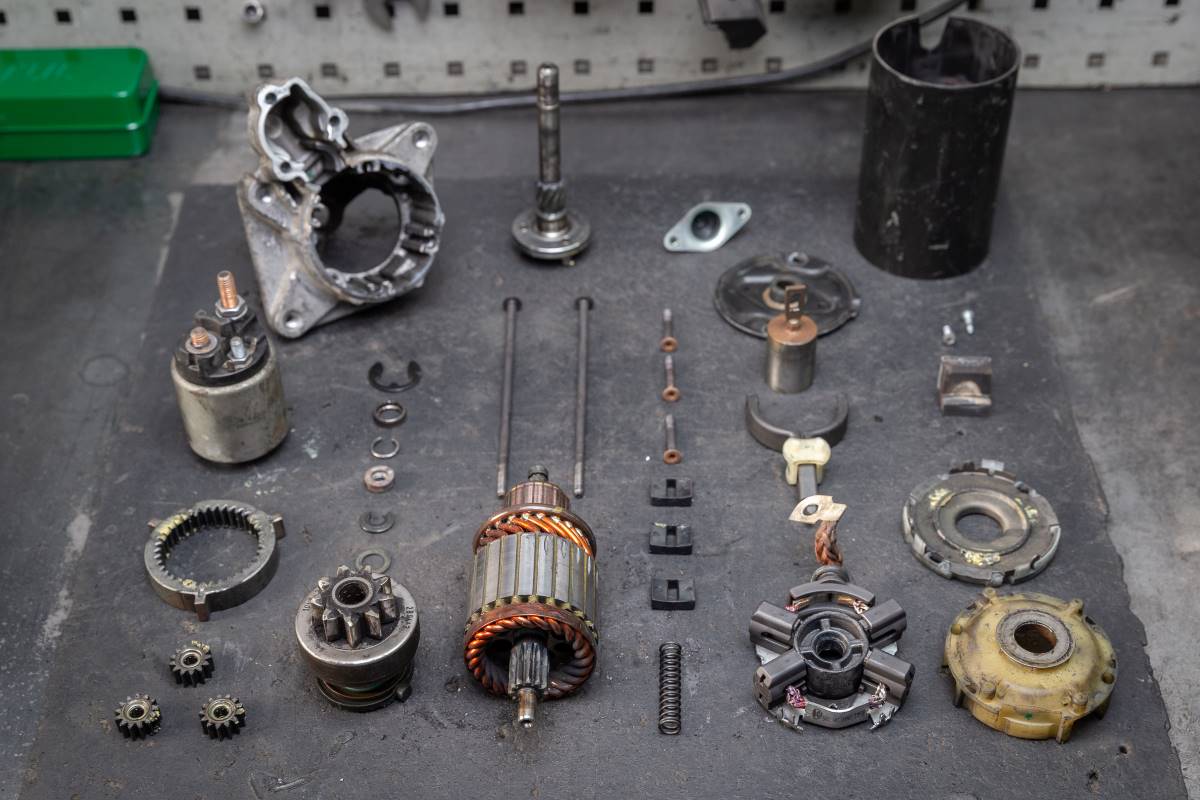

Проверка стартера на столе: что и как мерить

На столе можно проверить стартер полноценно: механика, электрика, контакты, щетки, коллектор, втулки, обгонная муфта. Но давайте честно: «подать 12 В и посмотреть, крутит ли» - это половина проверки. Стартер без нагрузки может вращаться даже уставший, а под нагрузкой он умрет.

Визуальная диагностика после снятия

Смотрите:

• трещины корпуса, следы перегрева, запах паленого лака;
• выработка на валу, люфт;
• состояние шестерни - сколы, «заострение» зубьев;
• следы пробуксовки бендикса (полировка, синеватый цвет от перегрева).

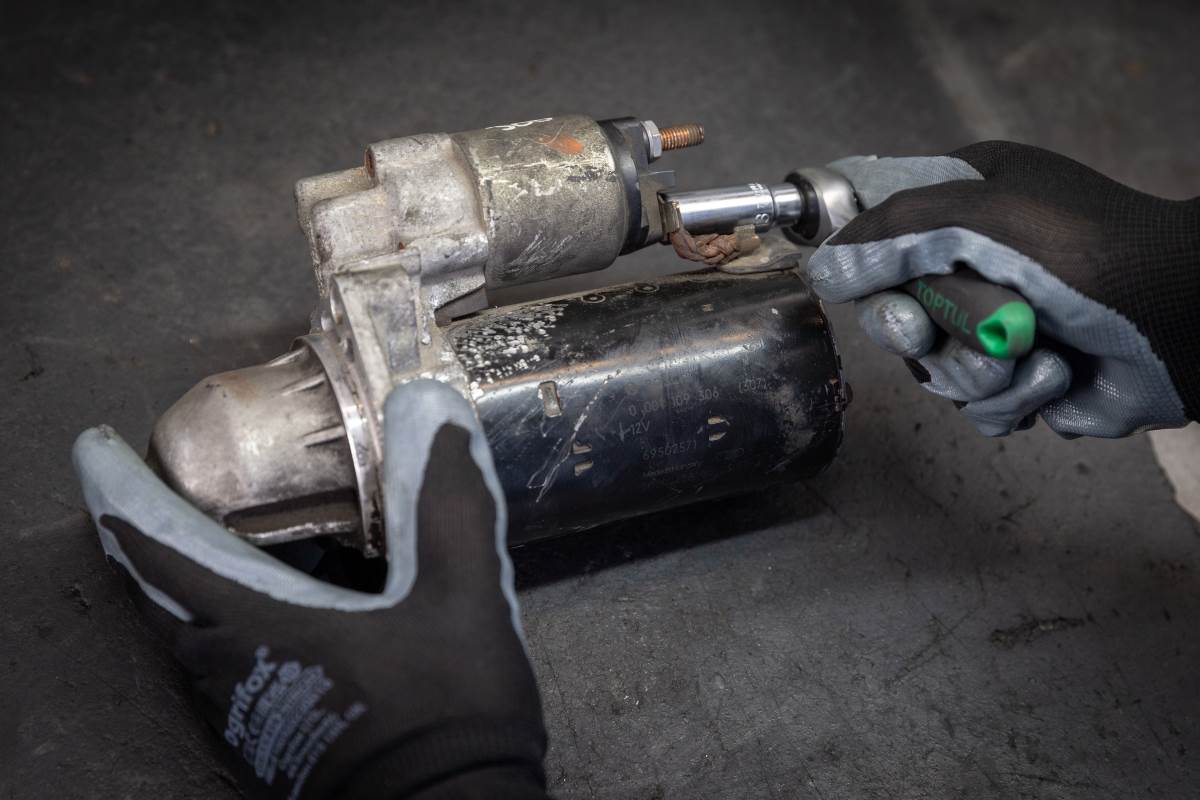

Как проверить втягивающее реле

Втягивающее - частый виновник. Особенно на стартерах Denso и Valeo, где «пятаки» со временем подгорают. Чтобы проверить стартер по втягивающему, оценивают:

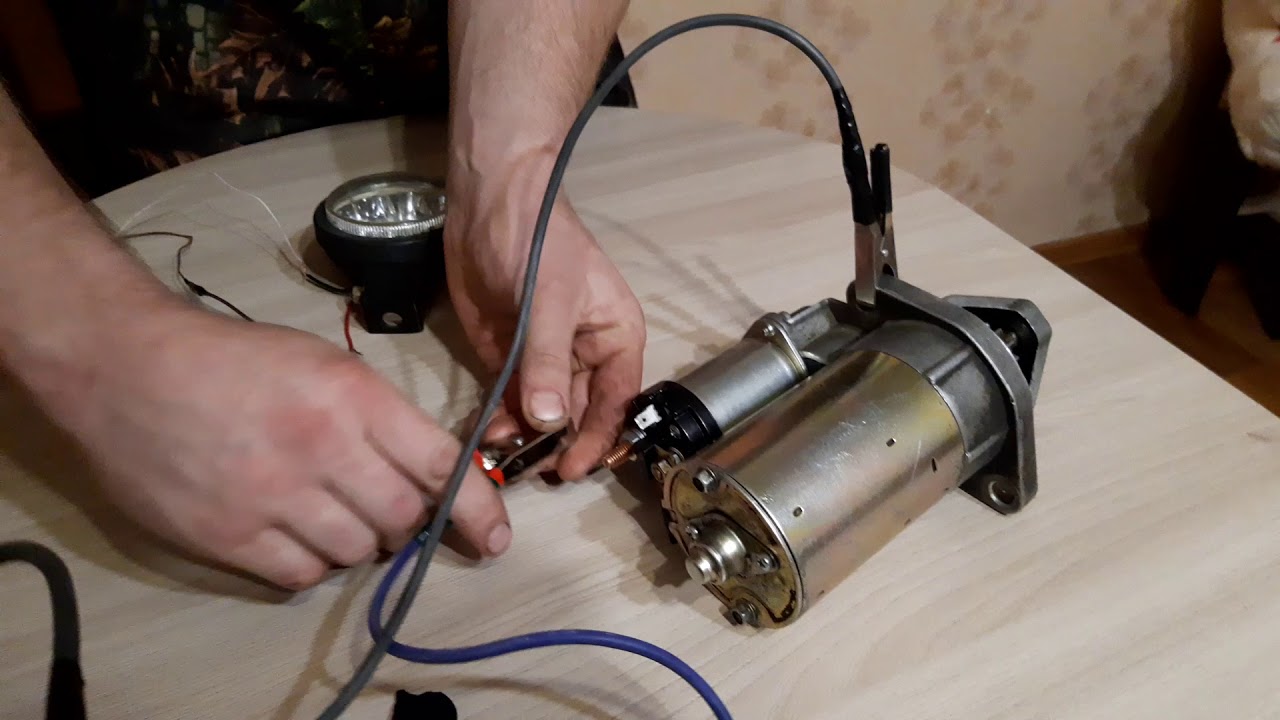

1. Срабатывание - подайте 12 В на клемму 50, корпус на минус. Должен быть четкий ход штока, без «ленивого» движения.
2. Силовые контакты - при сработавшем втягивающем измерьте падение напряжения на контактах или сопротивление. Сопротивление должно быть близко к нулю (десятки миллиОм), мультиметр это плохо видит, лучше именно падение напряжения под током.

Если контакты подгорели - иногда можно заменить только контактную группу. В Украине по рынку: ремкомплект «пятаков» и штока обычно $6-20, новое втягивающее $15-45, в зависимости от бренда и модели стартера.

Как проверить щетки и коллектор

Чтобы проверить стартер по щеткам, стартер разбирают. Нормальная длина щеток зависит от модели, но в среднем:

• новая щетка 12-18 мм;
• критический остаток часто 4-6 мм.

Коллектор не должен быть «волной», с глубокими канавками или сильным подгаром. Допустим легкий равномерный темный налет. Если есть сильные кратеры - якорь либо протачивают на токарном, либо меняют. Проточка коллектора и чистка пазов - типовая работа, по Украине обычно $10-25 только за работу, но многое зависит от региона и сервиса.

Втулки/подшипники: почему стартер на горячую умирает

Классический кейс из практики: Skoda Octavia A5 1.9 TDI - утром заводится, после поездки на горячую щелчок и тишина или медленная прокрутка. Начинаешь проверить стартер - питание идеальное, АКБ живой. Снимаешь - втулки изношены, якорь начинает цеплять статор при тепловом расширении, ток растет, момент падает. Лечится заменой втулок/подшипников и обслуживанием якоря.

Цена вопроса: втулки $2-8, работа по переборке стартера в нормальном сервисе Украины часто $25-70, в зависимости от доступности снятия/установки.

Бендикс и обгонная муфта: как проверить привод

Чтобы проверить стартер по бендиксу, нужно руками прокрутить шестерню. В одну сторону муфта должна проворачиваться свободно, в другую - закусывать и передавать момент. Если муфта проскальзывает в «рабочую» сторону - будет визг и отсутствие прокрутки двигателя.

Также оцените ход шестерни по валу и работу возвратной пружины. На редукторных стартерах встречается износ редуктора - появляется хруст, нестабильная работа. Бендикс по рынку: $10-35, иногда дешевле поставить качественный бендикс, чем «реанимировать» старый смазкой. Смазка, кстати, не лечит изношенную муфту, это маркетинг и самоуспокоение.

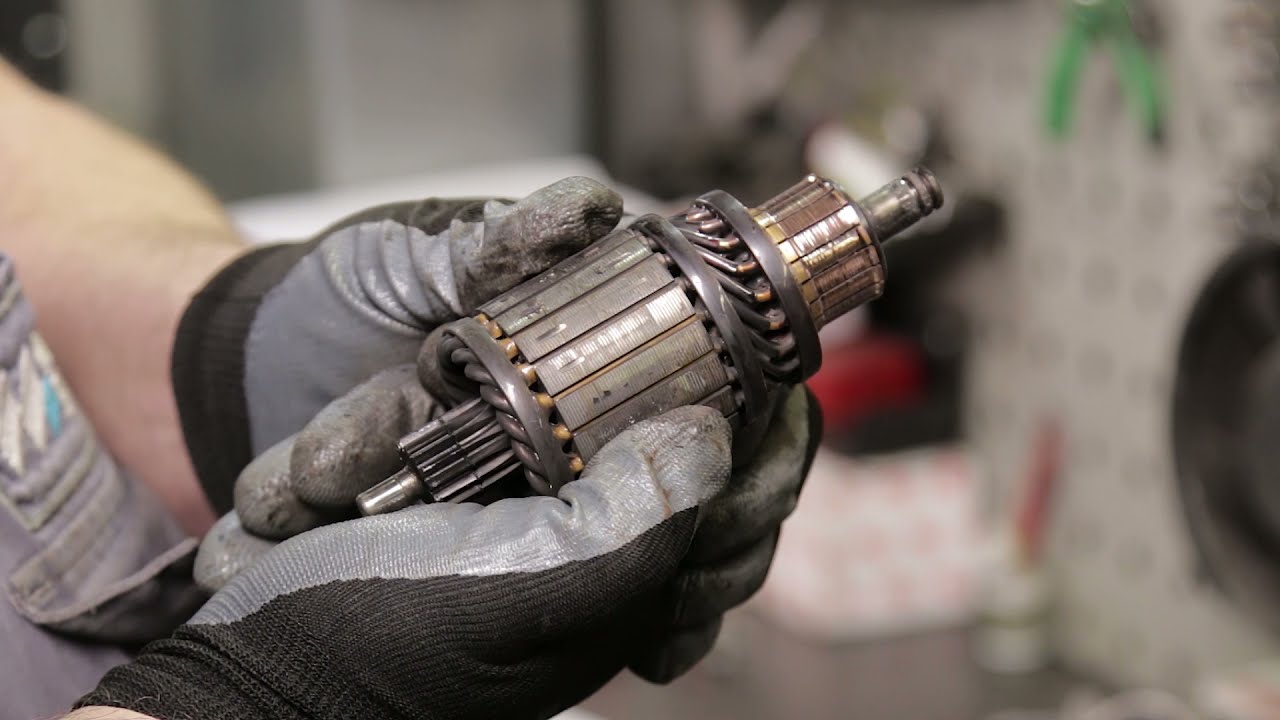

Электрические проверки обмоток: что реально можно измерить

Омметром можно проверить стартер на грубые дефекты:

• пробой на корпус (между обмоткой/якорем и корпусом) - сопротивление должно быть очень большим (мегаомы). Если есть проводимость - проблема;
• явный обрыв обмотки - будет бесконечность;
• межвитковое замыкание омметром часто не видно. Здесь нужны стенд, индукционный тестер якоря («прозвонка якоря»), либо косвенные признаки: перегрев, высокий ток, слабый момент.

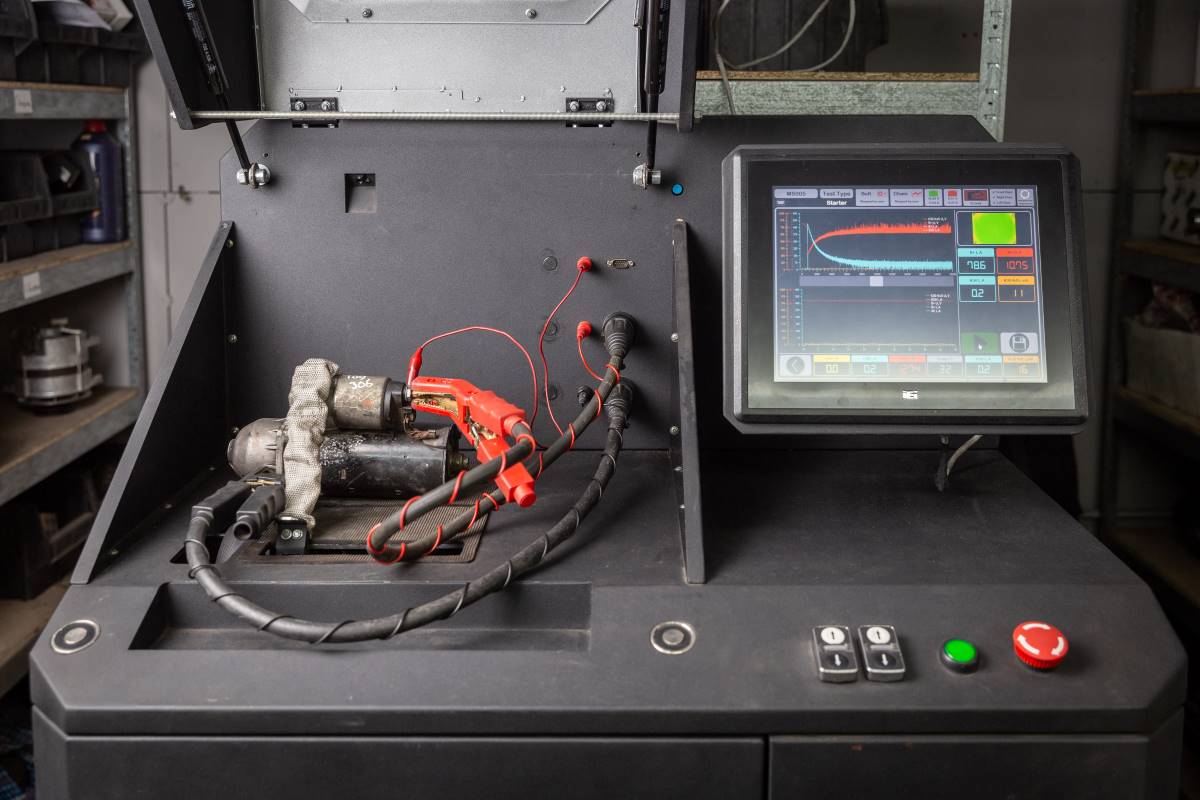

Стендовая проверка стартера под нагрузкой: что считают нормальным

Правильнее всего проверить стартер на стенде. В нормальных мастерских есть стенд, который измеряет ток холостого хода, скорость, ток под нагрузкой, работу втягивающего. Уредненные ориентиры для редукторных стартеров:

• ток холостого хода часто 60-120 А (в зависимости от размера), если 150-200 А без нагрузки - уже подозрительно;
• стабильность работы - без провалов оборотов и искрения «факелом».

В реальности многие «гаражные» проверяют только факт вращения. Это не проверка. Это самоуспокоение. Если вам нужно проверить стартер так, чтобы не вернуться к проблеме через неделю - просите нагрузочную диагностику или ориентируйтесь на измерения на автомобиле (падение напряжения и ток).

Типовые сценарии и точные действия: как проверить стартер по симптомам

Сценарий А: щелчок есть, вращения нет

Как проверить стартер быстро:

• измерить падение на втягивающем вход-выход. Если выше 0.5 В - подгорели контакты;
• измерить напряжение на АКБ при попытке. Если падает до 8-9 В - АКБ/клеммы;
• если падение на плюсе до стартера большое - чистить/менять провод и клеммы.

Из практики: на Toyota Corolla E150 часто виновата не «японская надежность», а банально окисленная масса на кузове после наших зим и реагентов.

Сценарий B: крутит медленно, особенно на горячую

Чтобы проверить стартер:

• падение на массе и плюсе - если в норме, подозрение на втулки/якорь;
• замер тока - если ток сильно выше нормы, а обороты низкие - клин втулок или межвитковое;
• если двигатель тяжелый (дизель) и масло слишком вязкое - тоже влияет, но это не отменяет проверку стартера.

Типичный ремонт: втулки, щетки, чистка коллектора, иногда якорь. Средний чек переборки по Украине $40-120 с деталями (без учета снятия/установки, если доступ сложный).

Сценарий C: стартер крутит вхолостую, визжит

Тут надо проверить стартер по приводу:

• бендикс/обгонная муфта - проскальзывает;
• вилка привода или шток втягивающего - не выводит шестерню;
• венец маховика - съедены зубья на секторе. На МКПП иногда помогает сдвинуть авто на передаче на 20-30 см, чтобы маховик повернулся, но это не ремонт, а временная мера.

Сценарий D: иногда заводится, иногда нет, помогает «стукнуть по стартеру»

Стук - это не магия. Это щетки на пределе или зависание якоря из-за выработки втулок. Да, так можно на дороге «оживить», но если вы хотите проверить стартер правильно - измерения покажут нестабильный контакт, а разборка подтвердит износ щеточного узла.

Проводка, реле, замок: как не перепутать с неисправностью стартера

Стартер часто «приговоривают» из-за того, что не приходит нормальный сигнал на клемму 50. Причины:

• реле стартера с подгоревшими контактами;
• замок зажигания (контактная группа) - классика на старых VAG, Opel, ВАЗ;
• иммобилайзер или блок BCM - дает запрет;
• концевик педали сцепления (МКПП) или датчик положения селектора (АКПП).

В этих случаях проверить стартер просто: если на клемму 50 не приходит питание под нагрузкой - стартер не виноват. И наоборот: если питание приходит, а реакции нет - стартер или силовая цепь.

Плюсы и минусы подходов диагностики

Проверить стартер можно разными методами, у каждого свои сильные и слабые стороны.

Проверка по звуку и симптомам

Плюсы - быстро, без инструмента. Минусы - ошибиться легко, особенно если проблема в массе или АКБ.

Проверка падением напряжения

Плюсы - точный метод, показывает место потерь. Минусы - нужен помощник и доступ к клеммам.

Проверка током клещами

Плюсы - видно нагрузку и состояние стартера косвенно. Минусы - нужен прибор, а интерпретация требует опыта.

Стендовая проверка после снятия

Плюсы - можно проверить стартер полностью и сразу ремонтировать. Минусы - трудозатраты на снятие/установку, иногда дорого из-за доступа.

Ремонт или замена: цифры, бренды и здравый смысл

Маркетинг продавцов прост: «поставь новый и забудь». На практике в Украине часто ставят «новый» стартер сомнительного происхождения, который живет 10-30 тыс. км. А родной Bosch/Denso после нормальной переборки ходит спокойно 80-150 тыс. км, иногда больше, если с проводкой порядок.

Усредненно по рынку:

• переборка стартера (щетки, втулки, чистка, иногда втягивающее) - $40-120;
• снятие/установка - $15-80 (зависит от авто и доступа);
• б/у стартер «с разборки» - $30-100, лотерея;
• новый стартер среднего уровня - $90-250;
• «оригинал»/премиум бренды - $200-500+.

Если вы хотите проверить стартер и принять решение, логика такая: родной качественный корпус и железо часто лучше любого дешевого нового. Меняются расходники - и узел живет дальше. Но если корпус треснул, якорь сгорел, редуктор рассыпался, или стартер уже «ремонтировали» три раза криво - тогда замена оправдана.

Частые вопросы, которые реально задают в сервисе

Можно ли проверить стартер, не снимая его?

Да. Падение напряжения плюс/масса, проверка клеммы 50, замер тока - это уже полноценная диагностика. Если по этим данным стартер подозрительный - тогда снять и проверить стартер на столе.

Почему стартер «умирает» зимой?

Потому что растет сопротивление: масло густеет, двигатель тяжелее прокручивать, АКБ отдает меньше тока, клеммы и масса страдают от соли. Слабый стартер зимой проявится первым. Поэтому проверить стартер осенью - нормальная профилактика, а не паранойя.

Стартер щелкает, но если дать «прикурить», заводится. Это стартер?

Не факт. Это может быть слабый АКБ, плохие клеммы, плохая масса. При «прикуривании» вы добавляете напряжение и ток, и система прощает потери. Чтобы проверить стартер честно, делайте падение напряжения на цепях.

Можно ли смазать стартер, и он оживет?

Смазка помогает только там, где есть сухие втулки и нормальные размеры, но обычно, когда стартер плохо крутит, там уже износ. Смазкой изношенную втулку не вылечить, бендикс с проскальзывающей муфтой тоже. Хотите результат - проверить стартер разборкой и измерением, а не аэрозолем «для всего».

Практический совет напоследок: как проверить стартер и не сжечь проводку

Стартер - это сотни ампер. Любая «проверка отверткой» без понимания цепи может закончиться расплавленной клеммой, пожаром под капотом и ожогами. Если не уверены - лучше потратить $10-20 на диагностику в электрике, чем $200-500 на последствия.

Из заметок мастерской: самые дорогие ремонты начинаются с фразы «я только хотел проверить…»

Минимальный набор выводов для водителя

Если вам нужно проверить стартер максимально рационально, запомните три вещи:

• Без теста АКБ и падений напряжения вы не отделите неисправность стартера от плохой массы и клемм.
• Щелчок втягивающего - не гарантия исправности: силовые контакты могут быть мертвые.
• Стартер, который «иногда» работает, обычно уже просится на переборку - и лучше сделать это планово, чем остаться на парковке зимой.

Когда вы умеете проверить стартер по измерениям, а не по слухам, автомобиль становится предсказуемым. И это единственное, что мне по-настоящему нравится в ремонте - предсказуемость вместо гаданий.
