Как проверить генератор автомобиля - полное руководство от практика: на машине, снятый, с мультиметром и без

Генератор - один из тех узлов, о которых вспоминают в самый неудобный момент: вечером, в пробке, с включенными фарами и печкой. Аккумулятор новый, стартер бодрый, а на приборке горит лампа АКБ или плавает яркость света. Тут не нужно гадать - нужно проверить генератор быстро и по делу, чтобы понять: проблема в зарядке, в проводке, в аккумуляторе или в банальном плохом контакте.

Я 45 лет в ремонте и диагностике, и скажу прямо: 70% «умерших генераторов» на самом деле убиты не заводом и не возрастом, а плохими клеммами, неправильной установкой ремня, перегревом, водой/маслом и дешевыми регуляторами напряжения. Маркетинг любит обещать «ресурс 200 000 км», но по факту генераторы на массовых авто уровня Renault Megane III, Volkswagen Golf VII, Toyota Corolla E150/E180, Skoda Octavia A5/A7, Ford Focus 2/3 ходят в среднем 120 000-180 000 км до первых вопросов по щеткам, подшипникам или регулятору - при нормальной эксплуатации. На такси, с мощной музыкой и постоянной езде «в городе» ресурс часто падает до 80 000-120 000 км.

Ниже - пошаговая инструкция, как проверить генератор на машине и снятый, мультиметром и без него, лампочкой, нагрузкой, а также как не перепутать симптомы генератора с умершим аккумулятором. Текст длинный, потому что короткие советы «померяй напряжение» часто заводят в тупик.

Когда нужно проверить генератор - симптомы, которые нельзя игнорировать

Есть набор признаков, при которых проверить генератор нужно сразу, а не «когда будет время».

• Горит или мигает лампа АКБ на приборке, особенно при включении нагрузки (фары, обогрев стекла, печка).
• Фары меняют яркость с оборотами, подсветка «дышит».
• Аккумулятор разряжается за ночь или за 1-2 дня, хотя АКБ свежий (или наоборот - АКБ старый, но вы хотите понять, жив ли генератор).
• Свист ремня при старте или при включении нагрузки - может быть проскальзывание, а значит зарядка падает.
• Запах гари под капотом, перегрев, следы оплавления на проводе «плюс» генератора.
• Проблемы с электроникой: ошибки по низкому напряжению, «глюки» ЭБУ, сброс часов/магнитолы.

Важный нюанс: лампа АКБ не всегда означает «генератор умер». На многих авто (особенно с LIN/BSS управления генератором) лампа может загораться из-за проводки, датчика тока на минусовой клемме, плохой массы или проблем с блоком управления. Поэтому грамотнее - проверить генератор автомобиля комплексно.

Что вам понадобится, чтобы проверить генератор автомобиля своими руками

Идеальный набор - минимальный, но правильный:

1. Мультиметр (желательно с режимом измерения переменного напряжения AC и падения напряжения). Подойдет обычный за $10-25. Токовые клещи - плюс, но не обязаны.
2. Контрольная лампа 12 В (5-21 Вт) с проводами - чтобы проверить генератор лампочкой и диагностировать цепи возбуждения/зарядки.
3. Доступ к аккумулятору и генератору, фонарик, ключи для подтяжки ремня (если конструкция позволяет).
4. Здравый смысл: не коротить «плюс» на массу, не снимать клемму АКБ на работающем двигателе на современных авто.

Техника безопасности - что нельзя делать, если хотите проверить генератор и не сжечь электронику

Старый «дедовский» способ - снять минусовую клемму с АКБ на заведенном моторе - на карбюраторных «Жигулях» иногда прокатывал. На современных машинах так можно легко убить диодный мост, регулятор, а иногда и блоки управления. Скачок напряжения при разрыве цепи аккумулятора способен улететь выше 16-18 В, а чувствительные модули не любят такое.

Если вы хотите проверить генератор правильно - делайте измерения, нагрузочные тесты, проверку падений напряжения, а не фокусы с клеммами.

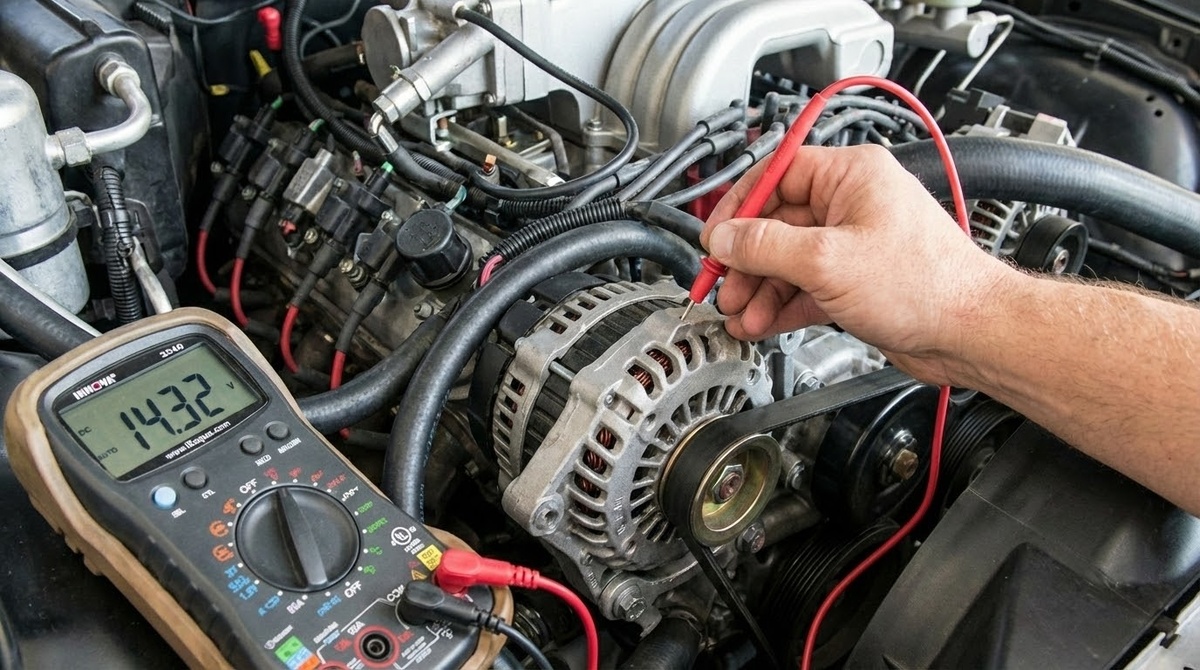

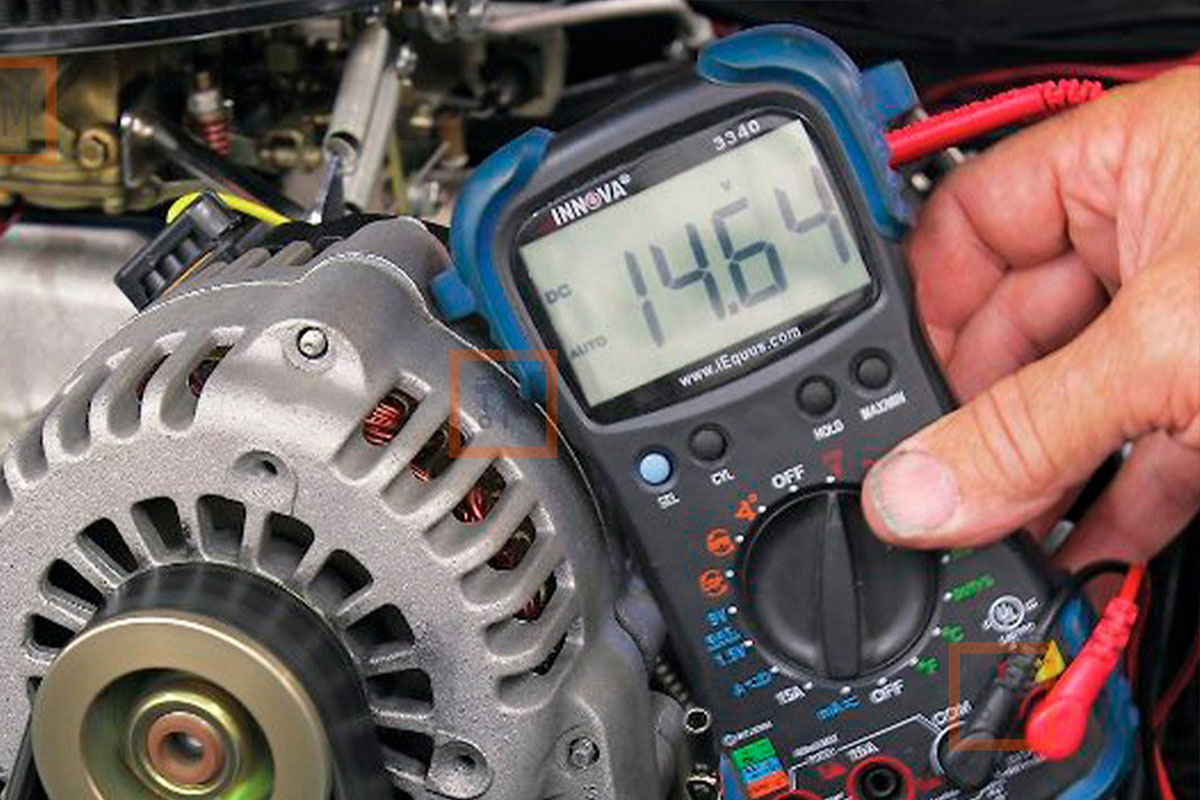

Быстрая диагностика: как проверить генератор на машине мультиметром за 5 минут

Это базовый тест, который должен уметь любой водитель. Он не отвечает на все вопросы, но сразу показывает: «заряжает/не заряжает» и «перезаряд/недозаряд».

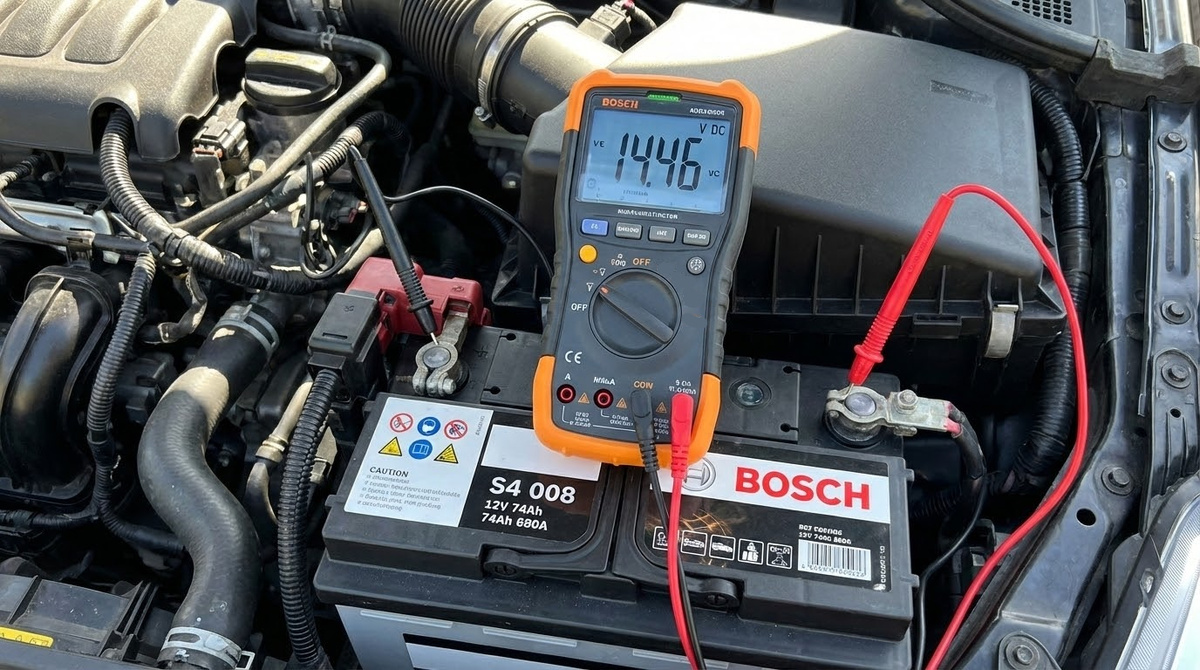

1. Двигатель заглушен. Меряем напряжение на клеммах АКБ: нормальный диапазон для заряженного аккумулятора - 12,5-12,8 В при температуре около +20°C. 12,2 В - уже заметный разряд, 11,9-12,0 В - почти пустой.
2. Заводим двигатель, оставляем холостой ход. Меряем напряжение на АКБ: в норме 13,8-14,5 В для большинства авто с классическим регулятором. На некоторых моделях с «умной зарядкой» может быть 13,2-14,8 В в зависимости от режима и температуры.
3. Добавляем нагрузку: ближний свет, обогрев заднего стекла, вентилятор печки 2-3 скорость. Напряжение не должно падать ниже 13,5 В на исправной системе (допускаются краткие просадки).
4. Поднимаем обороты до 2000-2500 об/мин. Напряжение должно стабилизироваться в районе 14,0-14,6 В. Если видите 15,0-15,5 В - это явный перезаряд, чаще всего регулятор/щетки.

Если цель - проверить генератор автомобиля мультиметром «по-взрослому», на этом не останавливаемся. Базовое напряжение на АКБ может быть нормальным даже при плохих контактах и умирающем диодном мосте - до момента реальной нагрузки.

Как трактовать результаты быстрого теста

1. На заведенном 12,6-12,9 В и почти не растет - генератор не дает зарядку. Причины: ремень проскальзывает, нет возбуждения, обрыв провода, щетки стерты, регулятор мертв, диодный мост пробит, предохранитель/плавкая вставка в цепи генератора.
2. На заведенном 15,0-16,0 В - перезаряд. Аккумулятор «кипит», вы убиваете батарею и электронику. Часто виноват регулятор напряжения, реже - плохой контакт «массы» (регулятор «видит» неправильное напряжение).
3. На холостом 13,8-14,4 В, но при нагрузке падает до 12,8-13,2 В - генератор слабый по току или есть большие потери в проводке. Типичный сценарий: изношены щетки/кольца, подгорели диоды, слабый натяг ремня, плохие клеммы, коррозия массы.

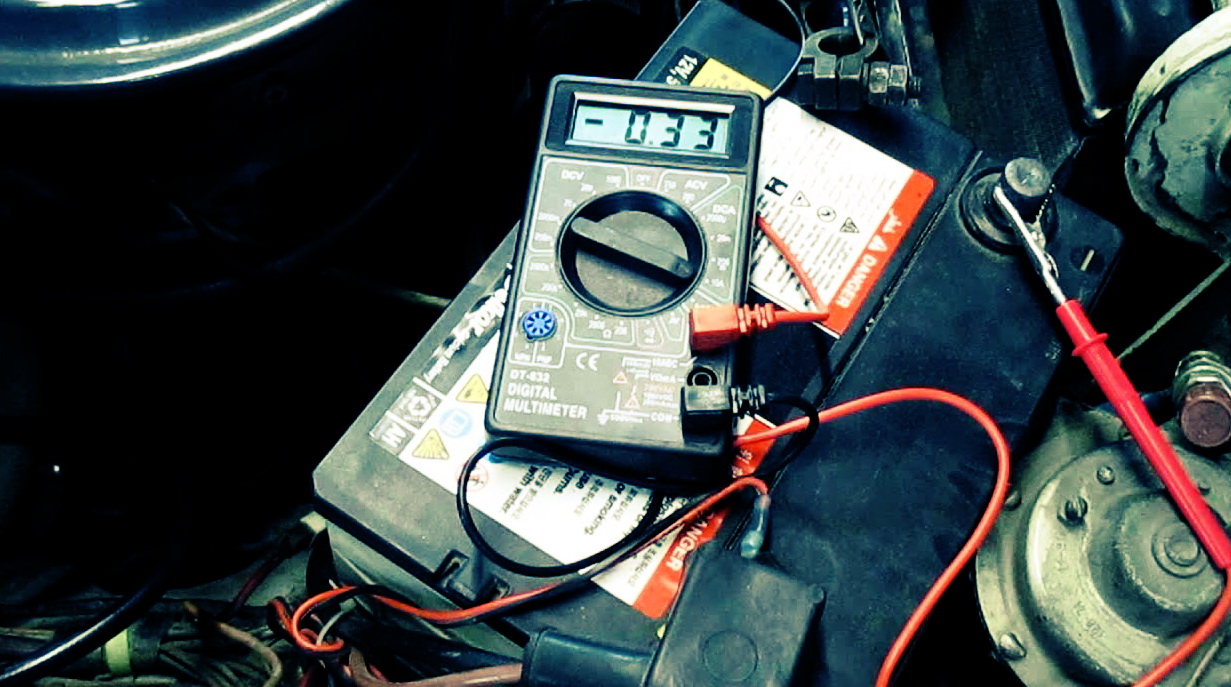

Проверка падения напряжения - способ, который спасает время и деньги

Многие «меняют генератор», а виновата клемма или провод. Поэтому я почти всегда предлагаю проверить генератор через падение напряжения - это честная проверка проводки под нагрузкой.

Проверяем «плюсовую» линию от генератора до АКБ

Заводим мотор, включаем нагрузку (фары + обогрев заднего стекла + печка). Ставим мультиметр в режим DC В.

Один щуп - на плюсовой вывод генератора (болт B+), второй щуп - на плюс аккумулятора. Вы меряете падение напряжения на плюсе.

Норма: обычно 0,05-0,20 В. Допустимо до 0,30 В на старых авто, но чем меньше - тем лучше. Если видите 0,5-1,0 В и выше - у вас проблема в проводе, контакте, плавкой вставке, обжиме, окислении. И можно сколько угодно пытаться проверить генератор, но зарядка до аккумулятора просто не доходит.

Проверяем «массу» генератора

Один щуп - на корпус генератора (чистый металл), второй - на минус АКБ. Опять же под нагрузкой. Это падение по массе.

Норма: 0,02-0,15 В. Если 0,3-0,6 В - ищите плохую массу двигателя, окисленные соединения, слабый «массовый» провод. Плохая масса иногда дает и недозаряд, и перезаряд - регулятор «сходит с ума».

Как проверить генератор без мультиметра - реально ли это

Если мультиметра нет, проверить генератор на машине без мультиметра можно, но это будет диагностика по симптомам и простым тестам. Она годится, чтобы принять решение «ехать/не ехать» и где искать, но не заменяет измерения.

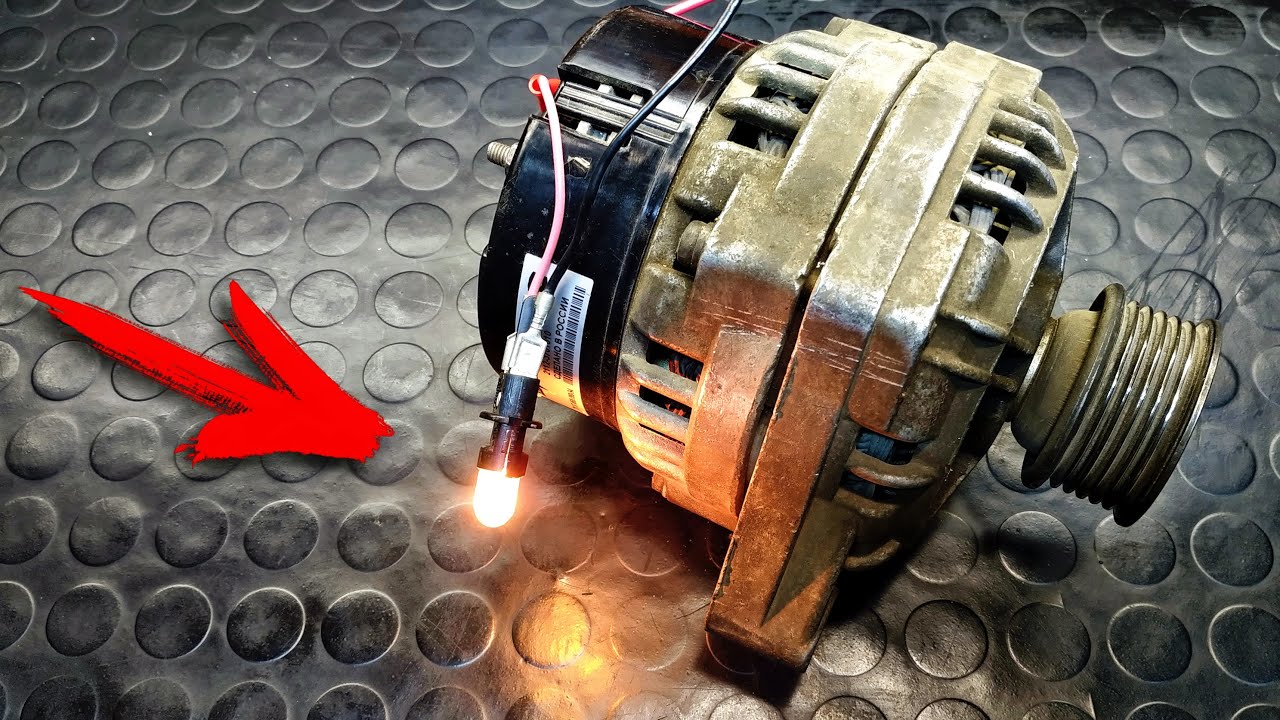

Контрольная лампа и наблюдение за нагрузкой

Самый честный вариант - проверить генератор лампочкой в цепи возбуждения/зарядки, но делать это нужно с пониманием схемы. На многих авто лампа АКБ в панели - часть цепи возбуждения: пока генератор не начал работать, лампа горит, когда генератор выравнивает потенциалы - гаснет.

Если лампа АКБ:

1. Не загорается при включении зажигания - возможен обрыв цепи лампы/возбуждения, перегоревший предохранитель, неисправность панели. И генератор может не возбуждаться - зарядки не будет. Тогда можно хоть тысячу раз пытаться проверить генератор по другим признакам, но вы пропустите корень проблемы.
2. Горит постоянно после запуска - генератор не дает зарядку или нет связи по цепи D+/L.
3. Мигает - часто контактная проблема, щетки на исходе, пробой диодов, проскальзывание ремня.

Полевой тест «по поведению»

В темноте включите ближний свет и добавьте обороты до 2000 об/мин. Если свет заметно ярче - зарядка нестабильна. Но повторюсь: это не точная проверка, а повод проверить генератор нормальными методами.

Ремень, натяжение, шкив и обгонная муфта - то, что ломает «идеальные» измерения

Генератор может быть исправен, а зарядки не будет из-за привода. Это особенно актуально для дизелей и многих современных бензиновых моторов с обгонной муфтой шкива генератора (OAP/OAD).

Что смотреть:

• Натяжение ремня. Проскальзывание дает низкое напряжение под нагрузкой. Типичная картина: на холостом 14,1 В, включили обогрев - падает до 12,9 В и слышен свист. Люди начинают проверить генератор, меняют диоды, а виноват ремень за $10-25 или натяжитель.
• Состояние ремня. Трещины, «стеклянная» поверхность, масло на ремне - гарантированное проскальзывание.
• Обгонная муфта. Если муфта заклинила - ремень начинает «колбасить», натяжитель скачет, появляются шумы, и в перспективе летит ремень/натяжитель. На Volkswagen 1.9 TDI, 2.0 TDI это классика. Проверка простая: при заглушенном моторе попытайтесь провернуть шкив генератора в одну сторону - он должен проворачиваться (в зависимости от конструкции) и стопориться в другую. Если крутится в обе стороны или не крутится вообще - муфта умерла. И да, прежде чем «глубоко» проверить генератор, убедитесь, что он вообще вращается как надо.

Как проверить генератор на утечку и проблему «АКБ садится за ночь»

Часто водитель жалуется: «зарядка есть, но аккумулятор разряжается». Тогда нужно разделить две истории: утечка тока в машине и обратный ток через диоды генератора.

Если один или несколько диодов в мосту пробиты, генератор может потреблять ток на стоянке, и АКБ сядет за 1-3 дня. Это ситуация, когда важно проверить генератор не только по зарядному напряжению, но и по утечке.

Точная проверка утечки делается амперметром в разрыв минуса АКБ (с соблюдением правил по «засыпанию» блоков). Но даже без амперметра можно косвенно поймать генератор: после ночной стоянки троньте корпус генератора - если он ощутимо теплый, это подозрительно. Еще вариант - снять разъем управления и/или толстый провод B+ (с отключенным АКБ) и посмотреть, пропадает ли разряд за сутки. Это уже ближе к гаражной диагностике, но иногда помогает.

Расширенная проверка: как проверить генератор по переменной составляющей (пульсации)

Диодный мост - источник проблем, которые не всегда видны по DC-напряжению. Генератор может выдавать 14,1 В, но с сильной пульсацией (AC), из-за чего страдают блоки, мерцает свет, появляются помехи в аудио.

Чтобы проверить генератор автомобиля мультиметром на пульсацию. Переключите мультиметр в режим AC В, щупы - на клеммы АКБ, двигатель работает, включите нагрузку. На исправной системе пульсации обычно в пределах 0,05-0,20 В AC. Если видите 0,3-0,6 В AC и выше - высока вероятность проблем с диодами или обмоткой статора. Некоторые дешевые мультиметры врут по AC на фоне DC, но тенденция все равно заметна: чем больше пульсация, тем хуже.

Когда ко мне приезжают с жалобой «менял аккумулятор два раза за год», я первым делом стараюсь проверить генератор на перезаряд и на пульсации. Потому что аккумуляторы часто умирают не от возраста, а от кривой зарядки.

Проверка генератора под нагрузкой - почему холостой ход вас обманывает

На холостом ходу даже уставший генератор иногда держит 13,8-14,0 В, но стоит включить обогревы и вентилятор - напряжение проседает. Поэтому важно проверить генератор в режиме, близком к реальному.

Практический сценарий для города зимой: ближний свет (2x55 Вт), обогрев заднего стекла (120-200 Вт), печка (100-200 Вт), подогрев сидений (по 80-120 Вт), дворники, музыка. Суммарно легко набегает 500-900 Вт нагрузки, то есть 40-70 А по 13-14 В. Если генератор на 90 А, он должен справляться, но если щетки короткие, диоды поджарены или ремень буксует - провал неизбежен.

В идеале ток проверяют токовыми клещами по проводу B+. Но если их нет, смотрите на напряжение: исправная система старается удерживать около 13,6-14,4 В. Если стабильно 12,8-13,2 В под нагрузкой - проверить генератор нужно глубже: щетки, кольца, диоды, масса, ремень.

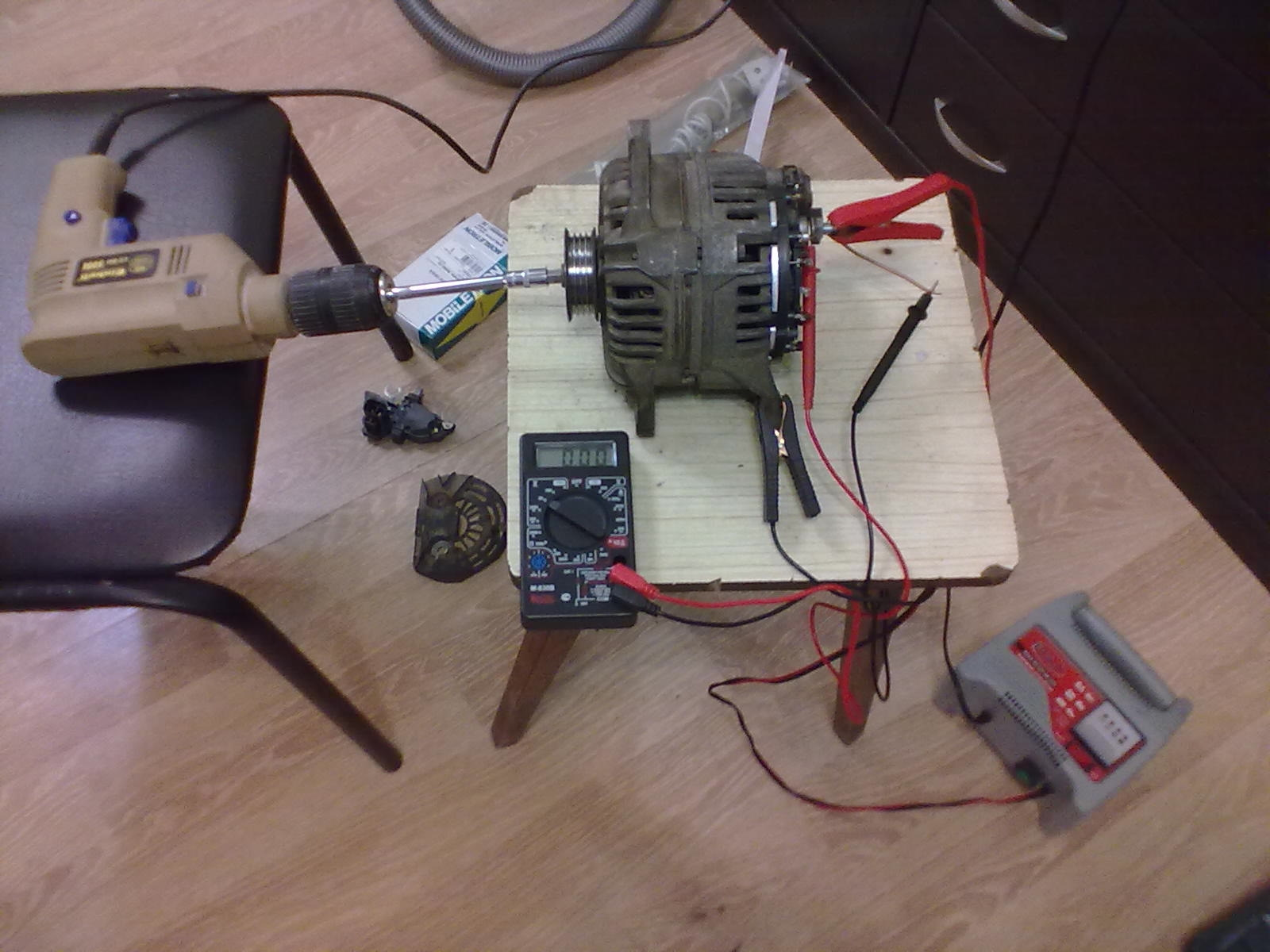

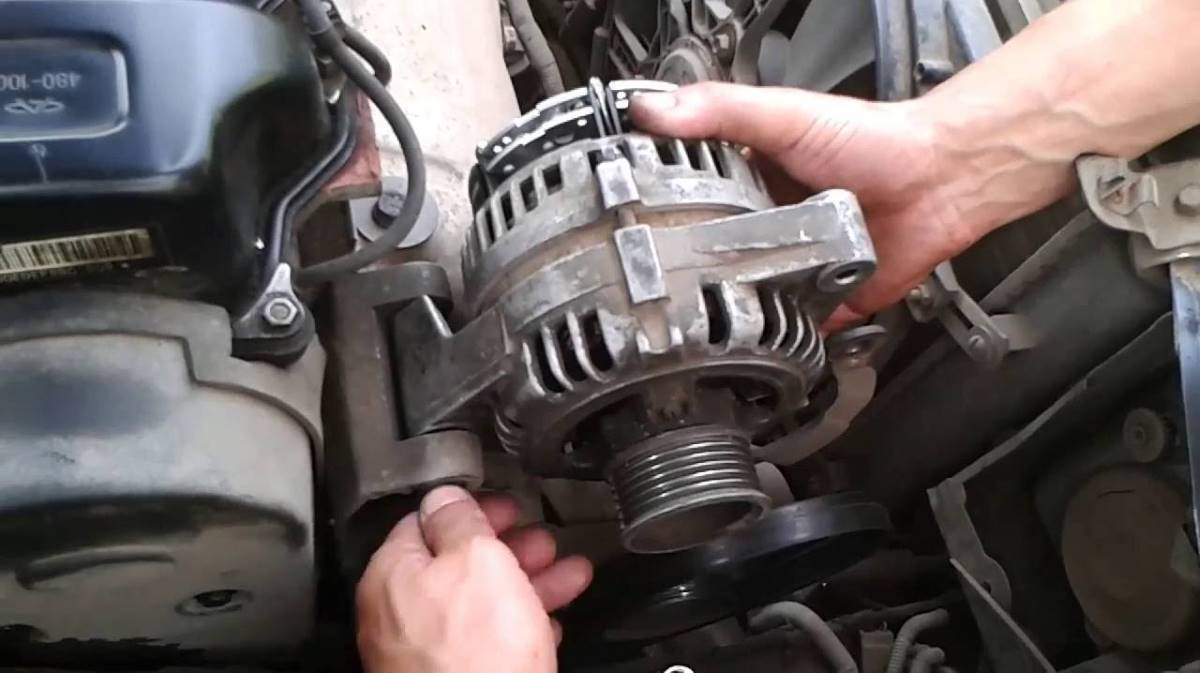

Как проверить генератор снятый с машины - что можно сделать в домашних условиях

Снять генератор - уже половина ремонта. Но иногда это единственный способ точно понять состояние узла, особенно если подозрение на щетки, подшипники, диодный мост или обмотки. Да, проверить генератор снятый с машины можно и без стенда, но стенд быстрее и точнее.

Визуальный осмотр и механика

Чтобы проверить генератор снятый, начните с простого:

• Подшипники. Крутите ротор рукой: ход должен быть ровным, без заеданий и без заметного шума. Люфт минимальный. Гул, «песок», подклинивание - подшипники под замену. По рынку Украины: подшипники + работа обычно 800-2500 грн в зависимости от генератора и доступа.
• Запах и следы перегрева. Потемнение лакового покрытия обмоток, запах «электрики», подплавленные клеммы - перегруз/перегрев, часто из-за плохих контактов или длительной езды с просадкой.
• Кольца ротора. Если кольца выработаны «канавой», щетки будут плохо контактировать. Иногда достаточно проточки/шлифовки, но часто дешевле заменить кольца. Замена колец ротора и щеток в среднем 1200-3500 грн по работе и деталям (очень зависит от модели генератора).

Как проверить диодный мост мультиметром (режим диода)

Диодный мост - частый виновник: и недозаряд, и утечка, и пульсации. Чтобы проверить генератор по диодам:

Ставим мультиметр в режим «диод». Проверяем каждый диод на прямое/обратное направление. В прямом направлении падение обычно около 0,4-0,7 В, в обратном - «обрыв» (OL). Если в обе стороны проводит - диод пробит. Если в обе стороны обрыв - диод в обрыве.

Нюанс: на некоторых мостах часть диодов связана с цепями так, что «на месте» проверка не всегда однозначна. Иногда нужно выпаивать или хотя бы откидывать выводы. Но грубую проверку сделать можно.

Как проверить регулятор напряжения и щетки

Регулятор чаще всего идет в сборе со щеточным узлом. Если щетки короткие (условно менее 5 мм рабочей длины - уже зона риска) или пружины слабые - контакт пропадает, зарядка прыгает, лампа АКБ мигает.

Можно проверить генератор по щеткам просто: щетки должны свободно ходить в направляющих, без подклинивания. Следы подгорания, сколы - к замене.

По стоимости: регулятор/щеточный узел на популярные генераторы Bosch/Valeo/Denso - в среднем 600-2500 грн за деталь (качество сильно гуляет). Дешевые «ноунеймы» за 400-700 грн иногда живут 2-6 месяцев, и потом вы снова будете пытаться проверить генератор на машине, думая, что умерло «что-то еще».

Как проверить обмотки ротора и статора

Понадобится омметр.

• Ротор: сопротивление между контактными кольцами часто в диапазоне 2-6 Ом (зависит от модели). Обрыв - бесконечность, короткое - почти ноль. Также проверка на пробой на массу: между кольцом и валом/корпусом должно быть «обрыв».
• Статор: проверяют симметрию фаз и отсутствие пробоя на корпус. Точные значения зависят от генератора, но общий принцип - сопротивления фаз близкие друг к другу, пробоя на массу быть не должно.

Если пробой/межвитковое - перемотка возможна, но экономически не всегда оправдана. Перемотка статора в Украине - ориентир 1500-4000 грн, плюс разборка/сборка. Иногда проще поставить восстановленный генератор.

Стендовая проверка - когда она реально нужна

Стенд позволяет точно проверить генератор по току, напряжению, работе регулятора, пульсациям и поведению под нагрузкой. Это полезно, если:

1. У вас «плавающая» проблема - то есть зарядка то есть, то нет.
2. Генератор дорогой или редкий (например, на некоторых версиях BMW, Mercedes, VAG с водяным охлаждением генератора).
3. Вы хотите отличить «слабый генератор» от «потерь в проводке» без гаданий.

Стоимость проверки на стенде по Украине обычно 300-800 грн. Это дешевле, чем менять узел наугад.

Типичные неисправности и как их вычислить при проверке генератора

Чек-лист: как проверить генератор так, чтобы не пропустить мелочь

Если вы хотите проверить генератор системно, действуйте по порядку.

1. Визуально: ремень, натяжитель, провод B+, клеммы АКБ, масса двигателя, следы масла/антифриза на генераторе.
2. Базовое напряжение: 12,5-12,8 В заглушен; 13,8-14,5 В заведено.
3. Нагрузка: включить потребители и смотреть, держит ли система 13,5+ В.
4. Падения напряжения: плюс генератор->плюс АКБ и корпус генератора->минус АКБ. Это часто отвечает на вопрос быстрее, чем снятие.
5. Пульсации AC: если есть жалобы на мерцание, помехи, странные ошибки.
6. Если все равно непонятно - снять и проверить генератор по диодам/щеткам/обмоткам или ехать на стенд.

Примеры из практики - почему «проверить генератор» надо с головой

Приезжает Skoda Octavia A5 1.9 TDI: жалоба - «аккумулятор новый, все равно садится, генератор меняли год назад». Напряжение на АКБ 14,2 В, вроде красота. Но пульсации 0,7 В AC. Диодный мост пробит, плюс утечка на стоянке. Поменяли мост и щетки - проблема ушла. Владелец год ездил и думал, что «аккумуляторы плохие».

И второй случай - более «земной»:

Renault Megane III: лампа АКБ загорается периодически, особенно в дождь. Генератор «проверили» - сказали менять. Я начал с падения напряжения: на плюсе генератор->АКБ было 0,9 В под нагрузкой. Причина - окисленный обжим на проводе B+ у плавкой вставки. Зачистка/обжим - 30 минут. Генератор живой.

Ремонт или замена - что выгоднее в Украине

Если вы решили проверить генератор и нашли неисправность, дальше вопрос денег и здравого смысла.

• Ремонт оправдан, когда корпус целый, обмотки живые, а проблема в расходниках: щетки, регулятор, подшипники, диодный мост, муфта. По рынку: нормальный ремонт генератора на массовые авто часто выходит 1500-6000 грн (в зависимости от объема работ и бренда деталей).
• Замена оправдана, когда генератор редкий/сильно горел/обмотки в хлам, или ремонт приближается к цене замены. Восстановленные генераторы стоят ориентировочно $80-200, новые - от $150 и до $500+ в зависимости от авто. Но к восстановленным у меня профессиональный скепсис: если восстановление «по-быстрому» и с дешевыми регуляторами, вы снова будете пытаться проверить генератор через полгода. И это не шутка, я это вижу постоянно.

Частые вопросы - коротко и по делу

Можно ли проверить генератор, не снимая его?

Да. В большинстве случаев достаточно проверить генератор на машине: напряжение, нагрузка, падения напряжения, пульсации. Снимать нужно, когда подозрение на щетки/диоды/подшипники или нужен стенд.

Почему напряжение 14,4 В, но аккумулятор не заряжается?

Либо АКБ деградировал (высокое внутреннее сопротивление), либо есть потери по проводке (падения 0,5-1,0 В), либо «умная зарядка» управляет генератором и держит режимы. Чтобы разобраться, надо проверить генератор под нагрузкой и измерить падения напряжения, а АКБ - нагрузочной вилкой или тестером.

Как понять, что виноват регулятор?

Перезаряд (15+ В), скачки напряжения, зависимость от температуры, периодическое пропадание зарядки, мигание лампы АКБ. Но окончательно лучше проверить генератор снятым: щетки/регулятор в руках сразу все показывают.

Можно ли ездить, если генератор не заряжает?

Можно ровно до того момента, пока хватает аккумулятора. В реальности с бензиновым мотором и минимальной нагрузкой - от 20-30 минут до 1-2 часов, в зависимости от АКБ и потребителей. На дизеле и с включенными фарами/печкой - часто меньше. Если лампа АКБ горит, лучше сразу проверить генератор и не планировать дальние поездки.

Что запомнить, если вам нужно проверить генератор быстро и без самообмана

Если вы хотите проверить генератор правильно, не ограничивайтесь цифрой «14,2 В». Обязательно проверьте падения напряжения, работу под нагрузкой и пульсации. А еще - ремень, натяжитель и массу. Генератор - часть системы, и система часто ломается в самом простом месте.

Если нужна практическая рекомендация: начните с измерений на АКБ, затем обязательно проверить генератор по падениям напряжения. Это самый недооцененный тест, который реально экономит деньги.
