Как проверить катушку зажигания: пошаговая диагностика мультиметром, искрой и под нагрузкой

Катушка зажигания - это маленький трансформатор, который делает то, что никакой аккумулятор не потянет напрямую: поднимает 12 В до десятков киловольт, чтобы пробить зазор свечи. Когда катушка умирает, двигатель не сообщает об этом politely - он троит, дергается, не тянет, повышает расход, иногда вообще глохнет на светофоре. И вот здесь нужно не гадать, а проверить катушку зажигания нормальными методами: электрическими измерениями, тестом искры, диагностикой под нагрузкой и анализом симптомов.

За 45 лет в ремонте я видел сотни историй, когда меняли свечи, провода, форсунки, даже бензонасос, а причина была в одном пробитом корпусе катушки или в окисленном разъеме. Еще чаще - катушку меняли «на всякий случай», потому что сканер показал пропуски зажигания. Пропуски - не приговор катушке. Поэтому цель статьи простая: дать вам полное руководство, как проверить катушку зажигания так, чтобы не потратить лишние деньги и не уехать на эвакуаторе.

Какие бывают катушки - и почему метод проверки зависит от конструкции

Перед тем как проверить катушку зажигания, нужно понять, что именно стоит на вашем моторе. Конструкций несколько, а диапазоны сопротивлений и типичные поломки различаются.

1) Общая катушка + распределитель (трамблер)

Классика 80-90-х: одна катушка питает трамблер, дальше искра распределяется по цилиндрам. Здесь проще всего проверить катушку зажигания мультиметром - первичка/вторичка обычно доступны на клеммах, а высоковольтный выход один.

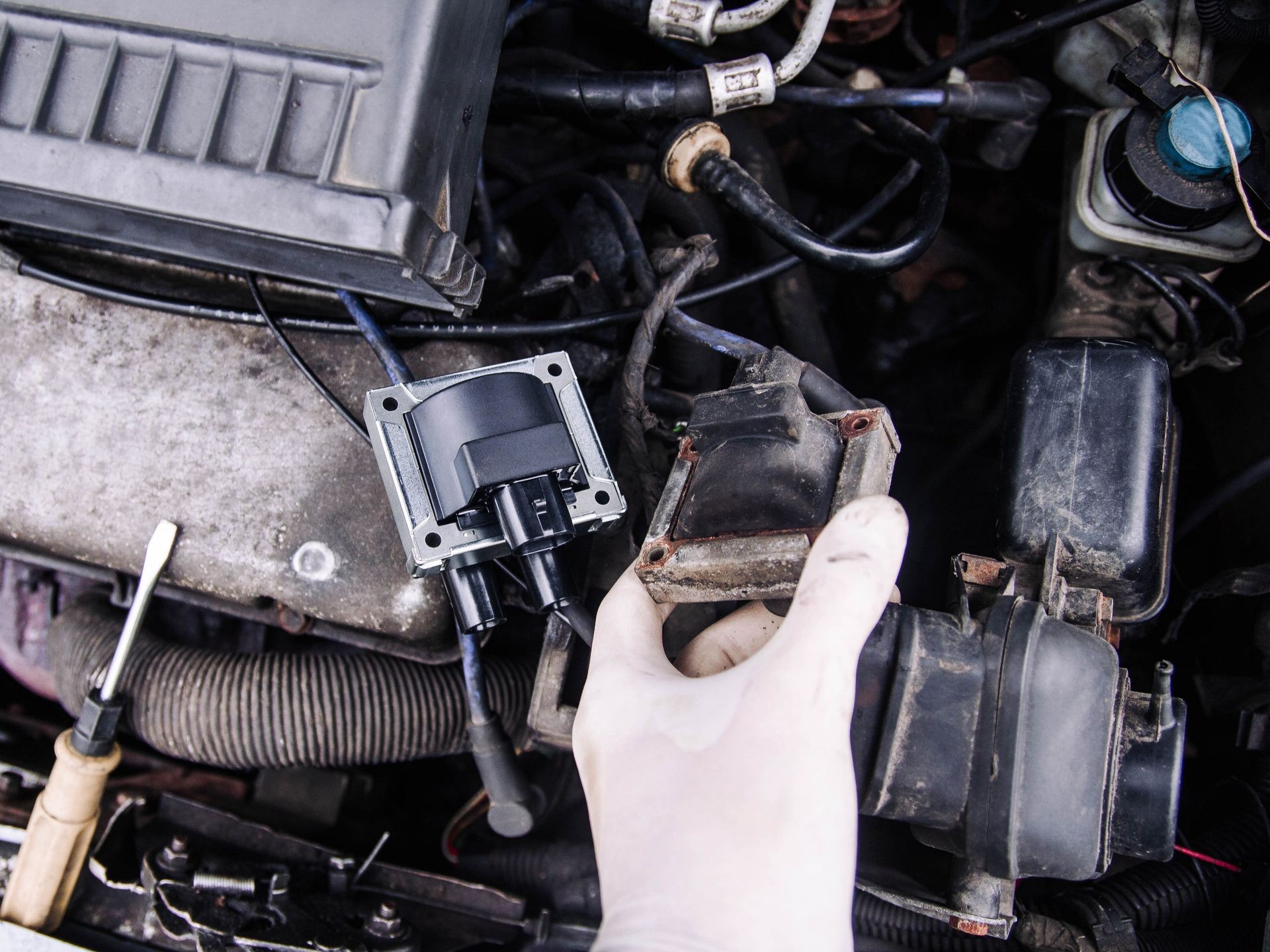

2) Модуль зажигания (двухканальный, DIS)

Часто встречается на моторах Opel, GM, VAG конца 90-х, некоторых Renault - один блок обслуживает 2 или 4 цилиндра, иногда по схеме «wasted spark» (искра в паре цилиндров). Тут корректнее говорить проверить модуль зажигания, потому что внутри может быть несколько катушек и коммутатор. Простое измерение сопротивлений дает меньше информации, но все равно полезно.

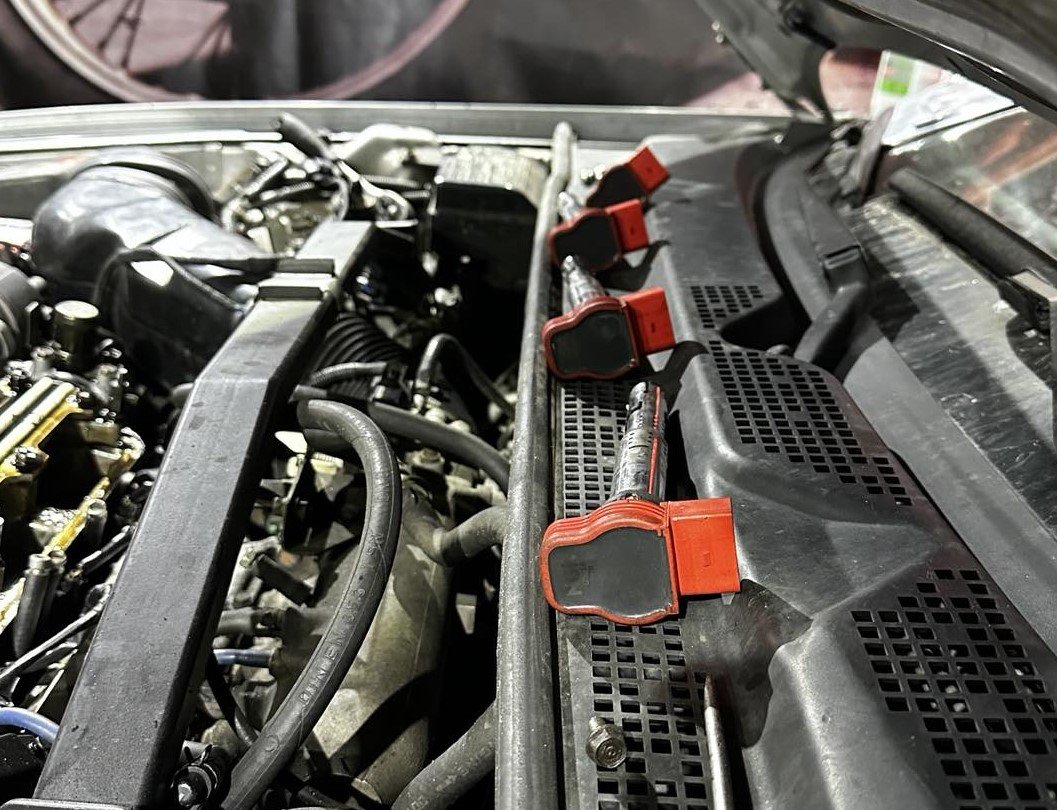

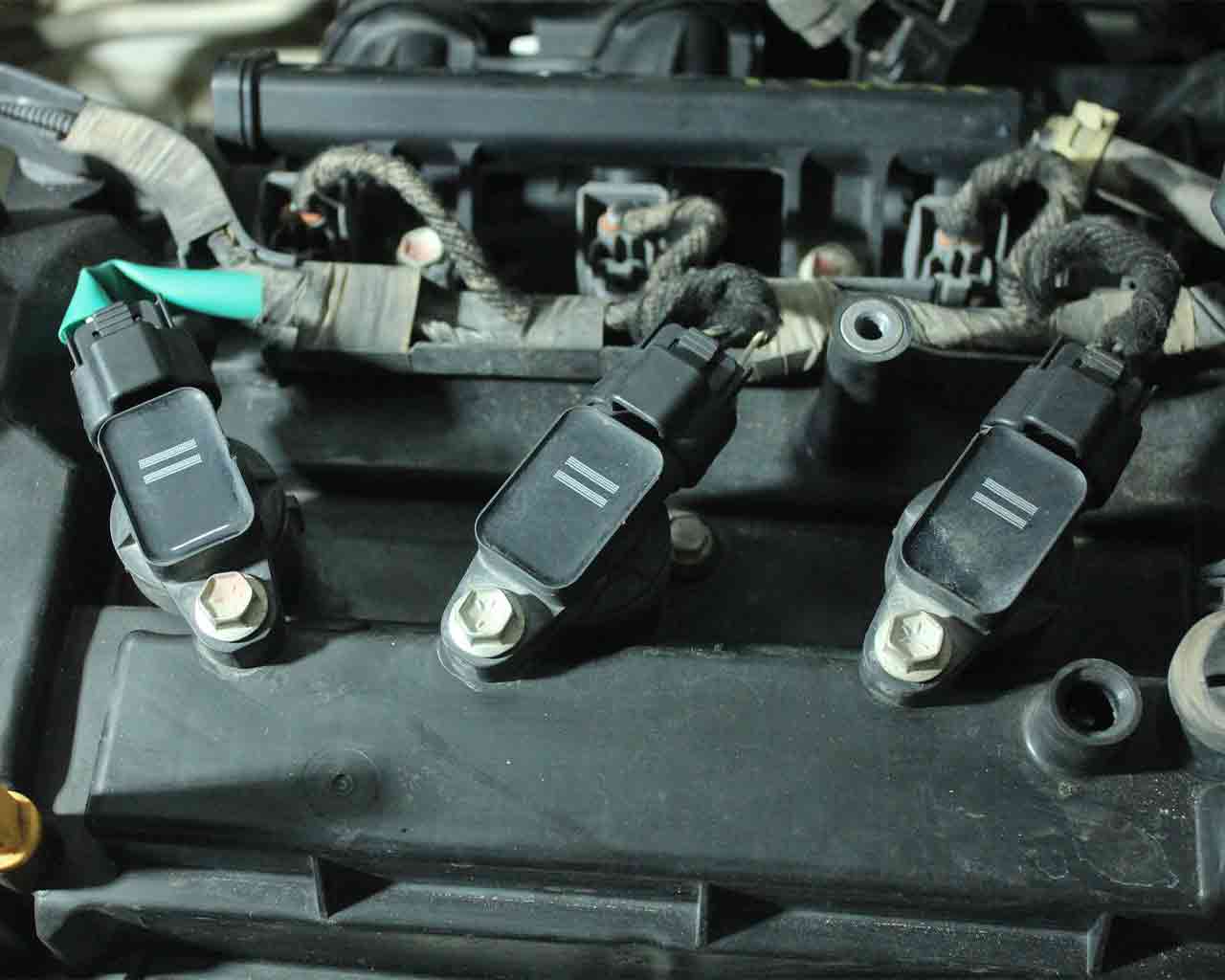

3) Индивидуальные катушки COP (coil-on-plug)

На большинстве современных бензиновых моторов: катушка сидит прямо на свече. На Toyota Corolla E150 1.6 (1ZR-FE), VW Golf VI 1.4 TSI, Mazda 6 GH 2.0, Ford Focus 3 1.6 - везде COP. Тут чаще всего задача - проверить катушку зажигания под нагрузкой и сравнить цилиндры, потому что сопротивления могут быть «в норме», а пробой происходит только при высокой компрессии.

Почему «маркетинговые» обещания про ресурс не работают

Производители любят говорить, что катушки «рассчитаны на весь срок службы». Практика по Украине - другое кино: перегрев летом, мойки моторного отсека, некачественные свечи, газ (ГБО), а также дешевые аналоги катушек - и ресурс падает. Усредненно: заводская катушка COP часто ходит 120 000-200 000 км, но я видел пробои и на 40 000 км после установки сомнительного «аналог-бренда». Поэтому проверить катушку зажигания - нормальная профилактика, а не паранойя.

Симптомы, когда стоит проверить катушку зажигания немедленно

Катушка редко умирает «красиво». Обычно она деградирует, и вы ловите набор признаков.

Типичные симптомы:

• Троение на холостом, особенно на прогретом моторе (часто пробой усиливается при нагреве).
• Провалы при разгоне, рывки на 2000-3500 об/мин.
• Моргание Check Engine под нагрузкой (это уже намек на активные пропуски - ехать аккуратно, иначе добьете катализатор).
• Запах бензина из выхлопа, черные свечи, повышение расхода на 10-30%.
• Плохой запуск во влажную погоду - пробитая изоляция любит воду.
• Ошибки OBD: P0300, P0301-P0304 (пропуски), иногда P0351-P0354 (цепь катушки).

Любой из пунктов - повод проверить катушку зажигания. Но не забывайте: пропуски зажигания вызывают и свечи, и подсос воздуха, и форсунки, и компрессия. Катушка - подозреваемый, а не автоматически виновный.

Инструменты и расходники - что нужно, чтобы проверить катушку зажигания без цирка

Чтобы проверить катушку зажигания мультиметром и другими методами, подготовьте:

• Минимум: мультиметр, перчатки, фонарик, очиститель контактов, диэлектрическая смазка (по желанию), базовый набор ключей/головок.
• Желательно: OBD-сканер (ELM327 с нормальным приложением или что-то уровня Launch/Autel), искровой тестер, щупы-иглы для прокола изоляции (если надо), термофен/фен (для проверки «на горячую»), осциллограф (если вы реально хотите видеть картину, а не гадать).

По ценам для Украины: простой мультиметр - от $10-25, нормальный с быстрым измерением и авто-диапазоном - $30-80. Искровой тестер - $5-20. OBD-адаптер - $8-30, но толковый прибор - от $150.

Безопасность: высокое напряжение - не шутка

Когда вы хотите проверить катушку зажигания «на искру», помните: напряжение вторичной цепи реально может достигать 20-40 кВ (иногда больше). Ток небольшой, но удар неприятный, а людям с проблемами сердца лучше вообще не играться. Еще риск - пробой электроники, если вы разрываете цепи неправильно.

Правила:

Работайте в сухом месте. Не держите высоковольтный провод/катушку голыми руками при проверке искры. Не замыкайте высоковольтный выход «на массу» напрямую отверткой - это любимый «дедовский метод», который иногда добивает катушку и коммутатор. Используйте тестер искры или свечу с правильно организованной массой.

Быстрый план диагностики: от простого к точному

Если цель - проверить катушку зажигания с максимальной вероятностью без лишних замен, действуйте по порядку. Я даю схему, которая в реальном гараже экономит время.

1. Считываем ошибки и смотрим данные по пропускам (если доступно).
2. Делаем визуальный осмотр катушки, разъемов, массы, свечных колодцев.
3. Проверяем питание и управляющий сигнал (первичную цепь).
4. Проверяем сопротивления (где это применимо) - проверить катушку зажигания мультиметром.
5. Проверяем искру и поведение под нагрузкой (swap-тест, искровой тестер).
6. Если спорно - осциллограф/стенд или замена на заведомо исправную катушку для подтверждения.

Шаг 1. Диагностика по OBD: как понять, какой цилиндр виноват

Чтобы грамотно проверить катушку зажигания, нужно локализовать проблему. Сканер дает подсказки.

Коды:

P0301 - пропуски в 1 цилиндре, P0302 - во 2 и так далее. P0300 - случайные/множественные. P0351-P0354 часто указывают на цепь управления катушкой (обрыв, короткое, неверный сигнал).

Живые данные (на некоторых авто): счетчики misfire по цилиндрам, коррекции топлива. Если коррекции сильно уходят в плюс, а пропуски на одном цилиндре - катушка/свеча/форсунка. Если пропуски по нескольким и коррекции пляшут - возможен подсос воздуха или проблема давления топлива, и просто проверить катушку зажигания будет недостаточно.

Практический пример: VW Golf VI 1.4 TSI (CAXA) часто показывает P0302, P0303 при пробое катушек после мойки или из-за дешевых свечей. На Toyota 1ZR-FE чаще умирает одна COP и вы видите стабильный P030x. На Opel Z16XEP модуль зажигания может давать «плавающие» пропуски парами цилиндров.

Шаг 2. Визуальный осмотр: половина диагнозов ставится глазами

Перед тем как проверить катушку зажигания мультиметром, откройте капот и смотрите на детали, как механик, а не как покупатель в магазине.

Что ищем:

• Трещины и пробои на корпусе катушки. Иногда видно серые «дорожки» - следы поверхностного пробоя. На COP катушках часто пробивает резиновый наконечник - внутри будет белесый налет или «угольная дорожка».
• Масло в свечных колодцах. На многих моторах (например, Renault K4M, некоторые BMW N-серии) течет прокладка клапанной крышки и масло попадает в колодцы. Тогда катушка может пробивать по масляной пленке. В таком случае можно сколько угодно проверить катушку зажигания - пока не устраните течь и не высушите колодцы, пропуски вернутся.
• Следы воды после мойки. Влага + микротрещина = пробой под нагрузкой. Особенно на катушках VAG и Ford.
• Разъем: зеленый налет, подгоревшие пины, слабая фиксация. Плохой контакт по питанию или управляющему проводу может имитировать неисправность катушки.
• Свеча рядом с катушкой. Если свеча с большим зазором (например, вместо 0,8 мм уже 1,2-1,4 мм из-за износа), катушка работает на повышенном напряжении и быстрее пробивается. В таком случае логично сначала привести свечи в порядок, а потом проверить катушку зажигания повторно.

Шаг 3. Проверка питания и массы: частая причина «мертвых» катушек

Катушка может быть исправной, но не получает питание или не управляется ЭБУ. Тогда вы будете пытаться проверить катушку зажигания, а проблема окажется в проводке или реле.

Какое питание должно быть

На большинстве систем катушка получает +12 В по одному проводу (иногда общий плюс на несколько катушек), а второй провод - управляющий (ключ транзистора в ЭБУ или отдельный коммутатор). На некоторых системах проводов больше (питание, масса, управление, диагностика).

Нормы:

При включенном зажигании на питающем контакте катушки обычно есть напряжение, близкое к напряжению АКБ: 12,2-12,8 В (двигатель заглушен), при работе генератора 13,8-14,5 В. Допускаются просадки из-за нагрузки, но если вы видите 10,5-11 В на катушке при нормальном АКБ - ищите падение напряжения по цепи.

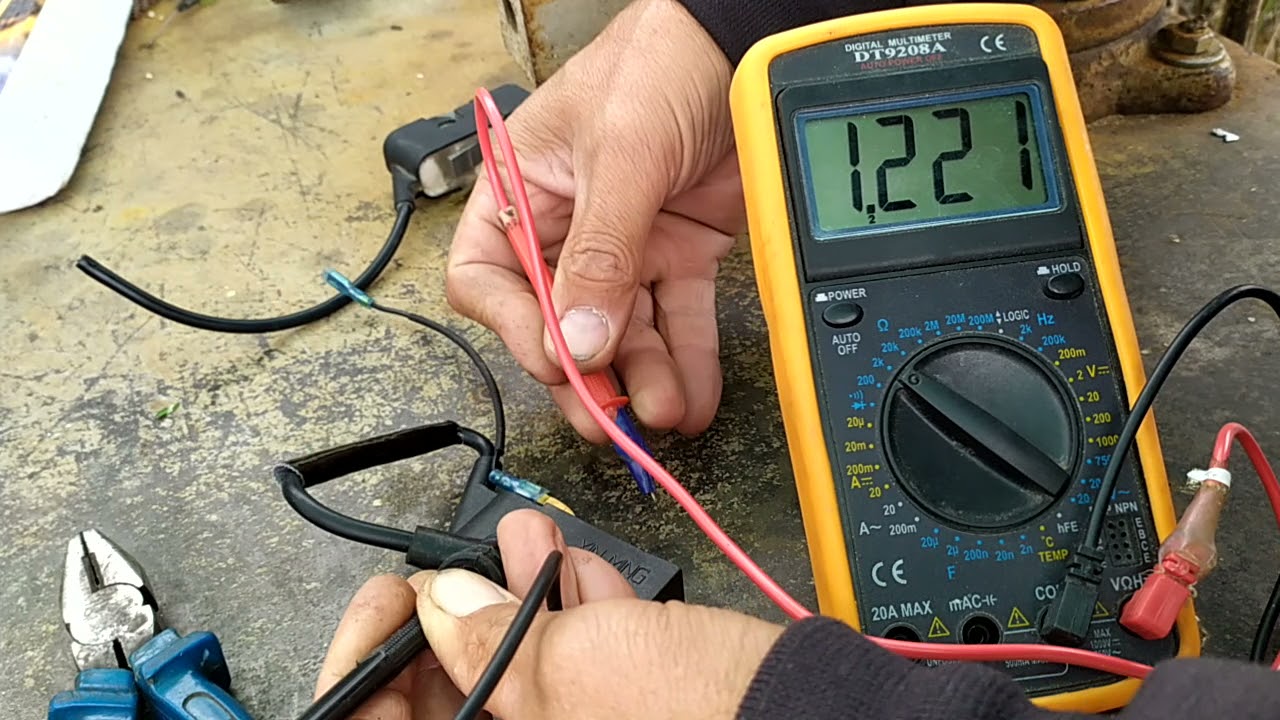

Как измерять мультиметром

Чтобы проверить катушку зажигания мультиметром по питанию, ставите режим измерения напряжения DC, черный щуп на массу двигателя, красный - на питающий пин разъема катушки (с включенным зажиганием). Если питание пропадает при прокрутке - проблема может быть в контактах замка зажигания, реле, проводке, плохой массе двигателя.

Проверка массы: измерьте падение напряжения между минусом АКБ и массой двигателя при прокрутке стартером - значения выше 0,2-0,3 В уже повод чистить массы. Плохая масса вызывает слабую искру и «плавающие» пропуски, и вы будете зря пытаться проверить катушку зажигания как виновника.

Шаг 4. Проверка сопротивлений: когда она помогает, а когда это самообман

Измерение сопротивления - самый популярный способ проверить катушку зажигания мультиметром. Он полезен, но не всемогущ.

Что мы измеряем

У катушки две обмотки: первичная (низковольтная) и вторичная (высоковольтная). Первичка - толстый провод, мало витков, сопротивление маленькое. Вторичка - тонкий провод, много витков, сопротивление большое.

Типичные диапазоны сопротивлений (усредненные)

Здесь сразу честно: точные цифры берите из мануала по вашему двигателю или по конкретной катушке (по номеру). Но как ориентир для того, чтобы проверить катушку зажигания и отсеять явные обрывы/короткие, цифры такие:

Первичная обмотка:

Обычно 0,3-1,5 Ом для многих катушек. На некоторых системах может быть до 2-3 Ом. Если мультиметр показывает «0,0» - возможное короткое, если «OL/обрыв» - обрыв.

Вторичная обмотка:

Часто 5-15 кОм, иногда 3-20 кОм. У COP конструкций вторичка может измеряться нестандартно или вообще быть недоступной корректно из-за встроенных элементов (диоды, резисторы, драйвер).

Как правильно мерить малые сопротивления

Чтобы адекватно проверить катушку зажигания мультиметром по первичке, учитывайте сопротивление щупов. Замкните щупы - увидите, например, 0,2-0,4 Ом. Это нужно вычесть из результата. Иначе вы решите, что катушка «в норме», а там уже деградация контактов.

Почему катушка может быть «по сопротивлению нормальная», но неисправная

Пробой изоляции и межвитковое замыкание иногда проявляются только при высоком напряжении и нагреве. На холодную вы сможете проверить катушку зажигания - и получить красивую цифру в кОм, но под нагрузкой она будет срывать искру в корпус или в колодец свечи.

Из практики: Ford Focus 2 1.6 с COP катушками - сопротивления одинаковые, а одна катушка пробивает после 10 минут езды, особенно в дождь. Мультиметр «ничего не видит». Ловится swap-тестом или искровым тестером под нагрузкой.

Шаг 5. Проверка искры: правильно, без убийства катушки и электроники

Если вы хотите проверить катушку зажигания по факту выдачи энергии, тест искры полезен. Но делайте это цивилизованно.

Искровой тестер - лучший бытовой вариант

Искровой тестер ставится между катушкой и свечой (или вместо свечи) и задает стабильный зазор. Вы видите, есть ли искра, насколько она мощная, не пропадает ли при перегазовке. Это не лаборатория, но для гаража - хорошая проверка.

Нормальная искра обычно яркая, стабильная, с характерным «щелчком». Слабая желтая, редкая, «плавающая» - повод дальше проверить катушку зажигания, свечу и питание.

Проверка свечой - допустимо, но аккуратно

Можно выкрутить свечу, надеть на нее катушку, прижать резьбовой частью свечу к массе двигателя и прокрутить стартером. Минусы: риск плохого контакта массы, риск залить цилиндр топливом, риск повредить катализатор, если долго крутить. На некоторых авто ЭБУ отключает подачу топлива при открытом дросселе - можно использовать этот режим.

Чего не делать

Не держите катушку «в воздухе» без нагрузки. Не устраивайте искру на расстояние «сколько пробьет» - это цирк, а не диагностика. Хотите реально проверить катушку зажигания - используйте зазор, близкий к рабочему, и сравнение с соседним цилиндром.

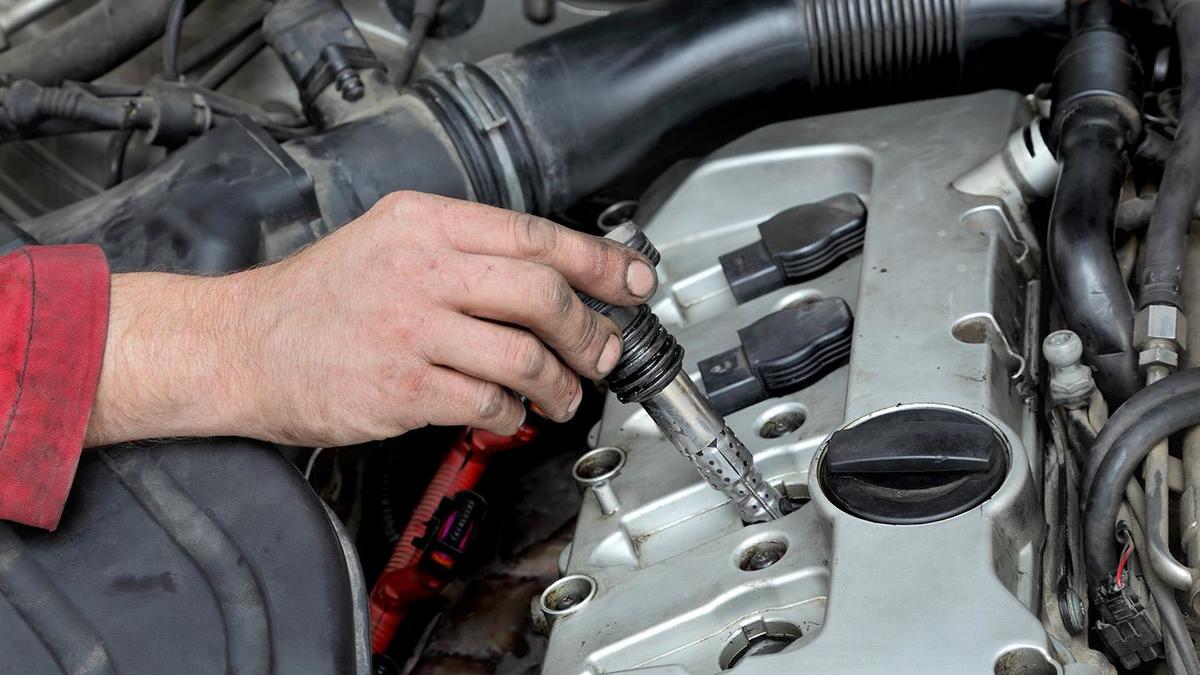

Шаг 6. Swap-тест: самый практичный способ проверить катушку COP

Для индивидуальных катушек COP самый рабочий метод - перестановка. Вы находите цилиндр с пропусками, меняете катушку местами с соседним цилиндром и смотрите, переехала ли проблема. Так можно проверить катушку зажигания без сложных приборов.

Алгоритм:

Допустим, ошибка P0302 (2 цилиндр). Меняете катушку 2 цилиндра с катушкой 3 цилиндра. Стираете ошибки, едете/прогреваете, снова читаете. Если стало P0303 - катушка виновата. Если осталось P0302 - смотрите свечу, форсунку, компрессию, подсос воздуха.

Из практики по Украине: на Kia Ceed JD 1.6 и Hyundai Elantra MD часто помогает именно так проверить катушку зажигания, потому что сопротивления у COP малоинформативны, а пробой проявляется только в конкретном режиме нагрузки.

Шаг 7. Проверка катушки под нагрузкой: почему на холостом все бывает «идеально»

Самая неприятная неисправность - катушка работает на холостом, но сдается под нагрузкой. Логика простая: в цилиндре на разгоне давление выше, пробить свечной зазор сложнее, требуется большее напряжение. Если изоляция катушки слабая - искра «уходит» не туда.

Как проверить катушку зажигания в таких случаях:

1. Смотрите счетчики пропусков в живых данных во время разгона на 2-3 передаче (в безопасных условиях). На месте вы можете ничего не поймать.
2. Прогрейте мотор до рабочей температуры и повторите тест. Тепловой пробой - классика.
3. Если есть искровой тестер с регулируемым зазором - увеличьте зазор умеренно и сравните катушки между собой. Слабая катушка начнет срываться раньше.
4. Если есть осциллограф - смотрите форму первичного тока и «burn time» вторички. Для большинства читателей это избыточно, но на сервисе так действительно можно проверить катушку зажигания без угадываний.

Осциллограф и токовые клещи: как выглядит здоровая катушка и больная

Это раздел для тех, кто работает с диагностикой или хочет разобраться глубже. Осциллограф позволяет проверить катушку зажигания по реальной работе, а не по статике.

Что смотрят:

• Первичная цепь: время накопления (dwell), пик тока, момент размыкания. Проблемы: недостаточное накопление из-за плохого питания, завышенный ток при межвитковом, шумы и провалы при плохом контакте.
• Вторичная цепь: напряжение пробоя, время горения искры (обычно порядка 1-2 мс на многих системах), колебания после искры. Если напряжение пробоя чрезмерно высокое - ищите большой зазор свечи, бедную смесь, высокий компрессионный эффект, проблемы с проводами. Если напряжение низкое и искра короткая - катушка слабая или пробой.

В реальности осциллограф часто экономит деньги клиенту: вместо «давайте поменяем все катушки комплектом» вы точно видите, какая катушка проседает. Но в быту проще swap-тестом проверить катушку зажигания.

Как проверить модуль зажигания (DIS) - особенности

Если у вас модуль зажигания на 2-4 цилиндра, его сложнее «переставить» местами. Но проверить модуль зажигания можно по цепям и по парности пропусков.

Признаки проблем модуля:

Пропуски идут парой цилиндров (например, 1 и 4, 2 и 3), потому что одна катушка обслуживает два цилиндра. При этом свечи могут быть живые, а искра пропадает сразу в паре.

Чтобы проверить катушку зажигания в составе модуля:

1. Проверьте питание модуля и массу, как в предыдущих шагах.
2. Измерьте сопротивление вторичных обмоток между высоковольтными выходами пары. Часто там увидите ориентиры типа 6-12 кОм (зависит от модели). Обрыв или сильный перекос между парами - плохой знак.
3. Осмотрите корпус на трещины и следы пробоя. Модули любят трескаться от перегрева.
4. Если есть возможность - временно поставить заведомо исправный модуль. Это самый честный способ проверить модуль зажигания, потому что внутри могут быть электронные компоненты, которые мультиметром не диагностируются.

Таблица: симптомы, вероятные причины и что проверять

Симптом	Вероятная причина	Что делать
Троит на холодную, на прогретом ровнее	Свеча, смесь, подсос, иногда катушка с утечкой влаги	Снять катушку, осмотреть колодец, проверить катушку зажигания swap-тестом
Троит на горячую, после 10-20 минут езды	Тепловой пробой катушки, трещина, деградация изоляции	Прогреть и повторить тест, проверить катушку зажигания под нагрузкой
Моргание Check Engine при разгоне	Сильные пропуски, часто катушка или свеча	Считать misfire, проверить катушку зажигания и свечу, не мучить катализатор
P035x	Цепь катушки: питание/управление/разъем	Проверить катушку зажигания мультиметром по питанию, прозвонка проводки
После мойки двигателя начались пропуски	Вода в колодцах, пробой по изоляции	Сушка, чистка, осмотр резинки, проверить катушку зажигания повторно
Пропуски строго в одном цилиндре, свеча новая	Катушка, форсунка, компрессия	Swap-тест катушки, затем форсунка/компрессия

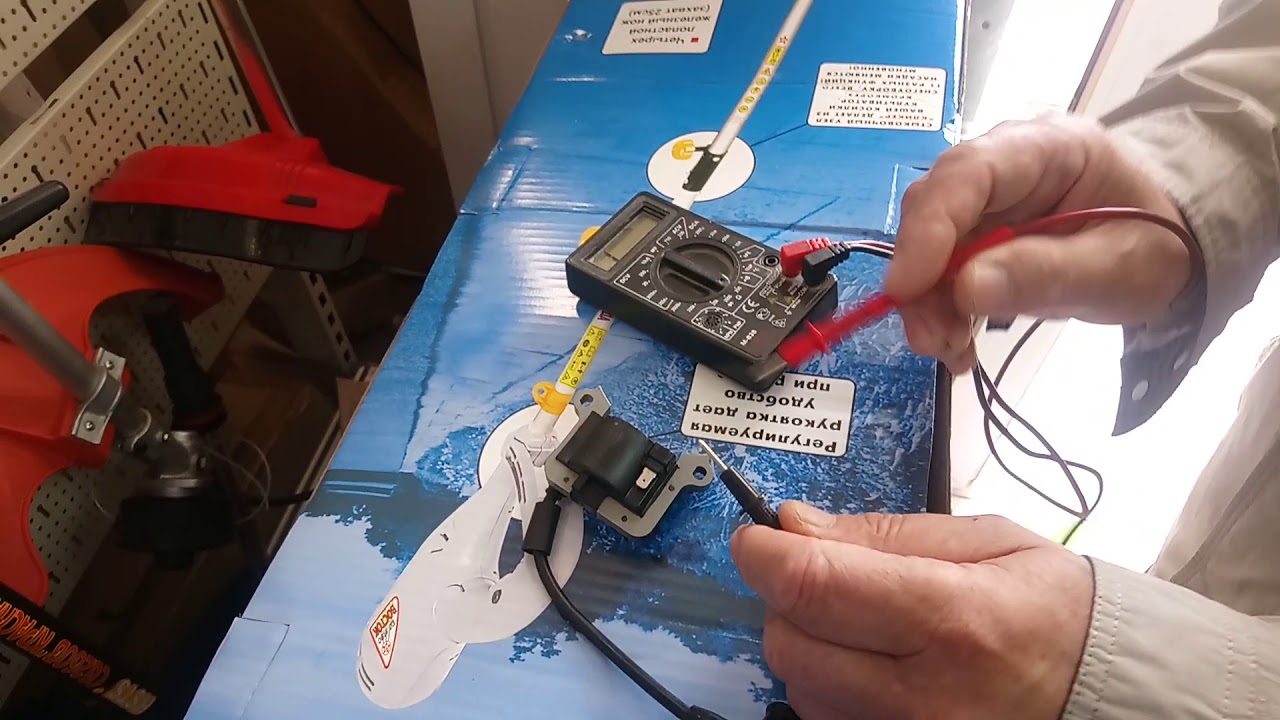

Проверка катушки зажигания мультиметром: пошагово для разных типов

Теперь - конкретика. Как проверить катушку зажигания мультиметром так, чтобы вы получили полезный результат.

А) Одна катушка с трамблером

1. Отключите разъем и высоковольтный провод. Оцените состояние клемм, нет ли подгорания.
2. Первичная обмотка. Измерьте сопротивление между клеммами первичной цепи (обычно «+» и «-»). Ориентир - 0,5-1,5 Ом (но смотрите мануал). Сильно больше - плохой контакт/обрыв, сильно меньше - межвитковое.
3. Вторичная обмотка. Измерьте сопротивление между высоковольтным выходом и клеммой «-» (или по схеме). Ориентир - 5-15 кОм. Обрыв - катушка мертва.
4. Изоляция. Простейшая проверка - осмотр на трещины. Мультиметром утечку на десятки кВ вы нормально не поймаете, поэтому дополнительно имеет смысл проверить катушку зажигания искровым тестером.

Б) Модуль зажигания DIS

1. Питание. На разъеме модуля при включенном зажигании должно быть +12 В. Если нет - бессмысленно дальше проверить модуль зажигания по сопротивлениям.
2. Вторичка по парам. Меряете сопротивление между выходами пары (например, 1-4 и 2-3). Сравниваете: разница заметная - модуль подозрительный.
3. Первичка. Иногда доступна на контактах, но часто внутри стоит электроника, и цифры могут вводить в заблуждение. Поэтому в DIS системах мультиметр - это больше фильтр «обрыв/короткое», чем полноценный диагноз.

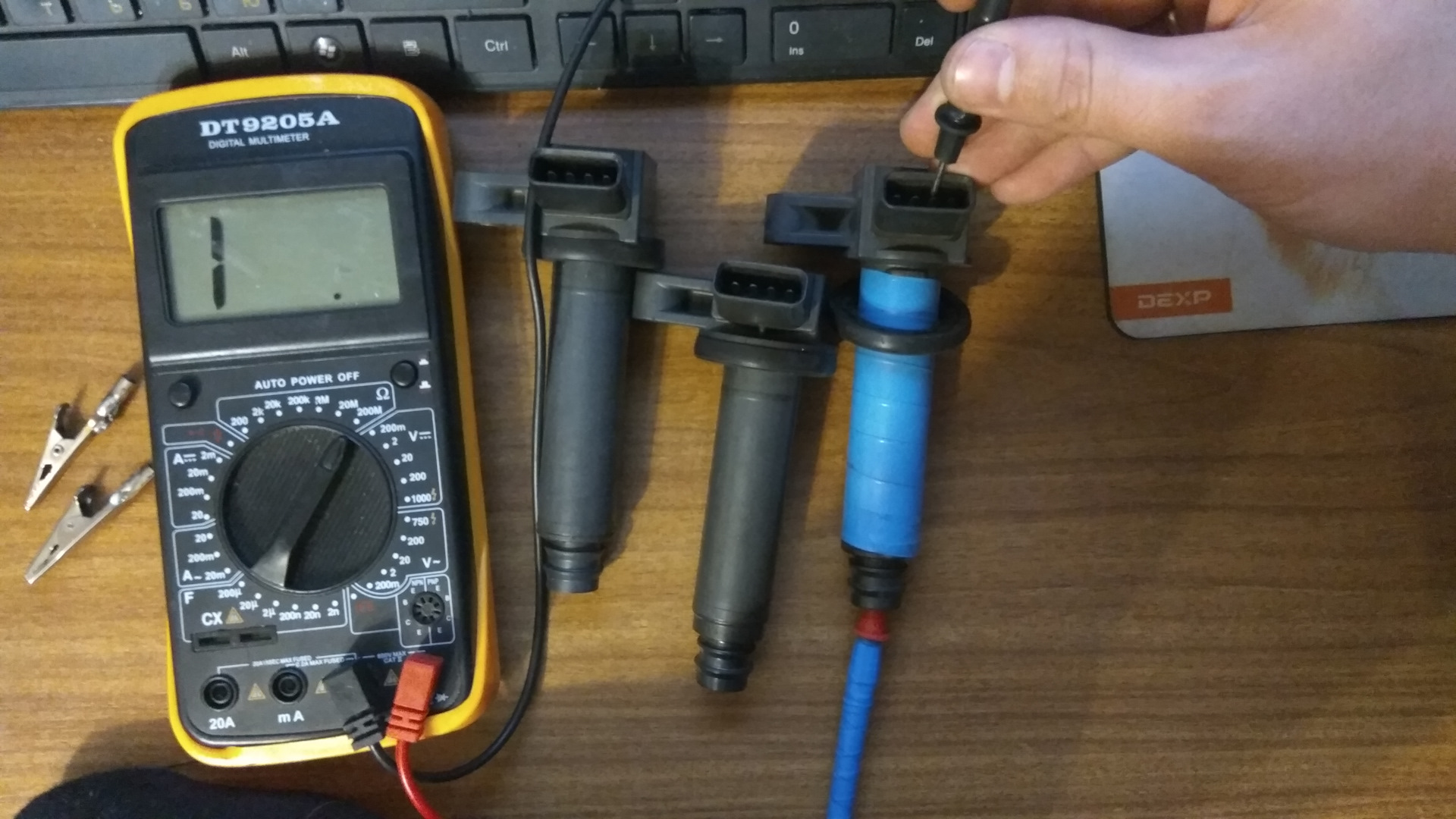

В) COP катушка (индивидуальная)

На COP катушках измерение вторички часто некорректно - мешают встроенные элементы. Поэтому, когда меня спрашивают, как проверить катушку зажигания мультиметром на современном моторе, я отвечаю так: проверяйте питание, проверяйте первичку если доступно и сравнимо, а основное - swap-тест и проверка под нагрузкой.

1. Питание +12 В на соответствующем пине разъема.
2. Сопротивление первичной обмотки - если конструкция позволяет. Часто это около 0,4-1,2 Ом плюс-минус. Главное - чтобы не было обрыва и чтобы катушки между собой были похожи.
3. Проверка наконечника. Снимите резиновый «сапог», осмотрите на трещины, пробои, угольные дорожки. Иногда достаточно заменить наконечник (если он съемный), но чаще меняют катушку целиком.

Проверка управляющего сигнала: если катушка исправна, а искры нет

Ситуация: вы хотите проверить катушку зажигания, а искры нет вообще. Не спешите покупать новую.

Причины: Нет питания, нет управления, ЭБУ отключил цилиндр из-за ошибок, проблема с датчиком положения коленвала (ДПКВ), иммобилайзер, обрыв массы.

Как проверить: Мультиметром поймать быстрый импульс управления сложно, лучше контролькой LED или осциллографом. Но даже без приборов можно косвенно понять: если сканер не видит обороты при прокрутке - смотрите ДПКВ, и проверить катушку зажигания в этот момент бессмысленно.

Свечи и зазор: катушка часто погибает не сама по себе

Очень частый сценарий: человек ставит свечи «подешевле», ездит 30-40 тыс. км, зазор вырастает, катушки начинают работать на пределе, пробивает изоляцию. Потом он приходит и спрашивает, как проверить катушку зажигания, хотя проблема началась со свечей.

Ориентиры по обслуживанию (усредненно): Обычные никелевые свечи - замена каждые 20 000-30 000 км. Платина/иридий - 60 000-100 000 км в зависимости от мотора и качества топлива. Зазор - по мануалу (часто 0,7-1,1 мм). На турбомоторах зазор обычно меньше.

Если свеча изношена или в масле - даже идеальная катушка будет страдать. Поэтому корректно: сначала базовое ТО, потом уже проверить катушку зажигания в подозрительном цилиндре.

ГБО и катушки: где правда, а где сказки установщиков

На газу требования к искре выше - смесь часто беднее, пробить сложнее. Поэтому катушки на ГБО действительно живут меньше, особенно если поставили свечи «как для бензина» и не уменьшили зазор там, где это требуется.

Но когда вам говорят: «газ убивает катушки всегда» - это удобное оправдание. Грамотная настройка, правильные свечи, исправные форсунки ГБО, нормальные массы - и катушки живут прилично. Просто проверить катушку зажигания на машине с ГБО нужно чаще, потому что деградация проявляется быстрее.

Стоимость: сколько стоит диагностика и замена в Украине

Цены плавают по регионам, но по рынку ориентиры такие:

• Диагностика пропусков/зажигания на СТО: 300-800 грн (с чтением ошибок), расширенная диагностика с осциллографом - 800-2000 грн.
• Катушка COP: бюджетные аналоги - 600-1500 грн за штуку, средний сегмент - 1500-3000 грн, оригинал на популярные модели может быть 2500-5000 грн и выше.
• Модуль зажигания: часто 2000-7000 грн в зависимости от авто.
• Работа по замене: на простых моторах 200-600 грн за комплект катушек, на сложных V6/V8 или при неудобном доступе - дороже. Если нужно снимать впуск - цена растет.

Мой совет скептика: не ведитесь на «поставим супер-катушки, они мощнее, экономия топлива». Катушка должна быть исправной и соответствовать спецификации. Хотите экономию - лучше проверить катушку зажигания, свечи и топливные коррекции, чем покупать «гоночные» детали для гражданского мотора.

Частые ошибки при диагностике: как люди сами себе усложняют жизнь

Ошибка 1 - проверить катушку зажигания только сопротивлением и успокоиться. Сопротивление - это не тест под напряжением и не тест под давлением в цилиндре.

Ошибка 2 - менять катушку, не проверив свечу. Свеча дешевле, и она реально влияет на нагрузку катушки.

Ошибка 3 - игнорировать масло/воду в колодцах. Любая катушка там будет пробивать.

Ошибка 4 - покупать самый дешевый аналог. Потом снова приходится проверить катушку зажигания через пару месяцев и удивляться, почему троит.

Ошибка 5 - долго ездить с мигающим Check. Это прямой путь к ремонту катализатора. Замена катализатора на массовые авто в Украине нередко выходит $200-800 (б/у/аналог/работа), а иногда и больше. А все началось с того, что вовремя не захотели проверить катушку зажигания.

Практический чек-лист: как проверить катушку зажигания за один вечер в гараже

Если вы новичок и хотите четкий маршрут, делайте так:

1. Сканер: прочитать ошибки, записать, какой цилиндр. Стереть и проверить, возвращается ли после короткой поездки.
2. Свеча: выкрутить, оценить состояние, зазор, следы топлива/масла. Если свечи старые - заменить комплектом.
3. Визуально: снять катушку, осмотреть резинку, колодец, разъем. Высушить, очистить контакты.
4. Swap-тест (для COP): переставить катушку на другой цилиндр и снова считать ошибки. Это самый простой способ проверить катушку зажигания без теории.
5. Мультиметр: проверить питание +12 В на разъеме, проверить массу двигателя, при возможности - измерить первичку и сравнить с соседними катушками. Это и есть бытовой способ проверить катушку зажигания мультиметром.
6. Под нагрузкой: короткий тест-драйв с мониторингом misfire. На холостом вы можете ничего не поймать.

Если после этого сомнения остались - лучше один раз заплатить за нормальную диагностику, чем менять детали «по кругу». Но в большинстве случаев таким маршрутом вы действительно сможете проверить катушку зажигания и принять решение.

Когда катушку точно пора менять

Есть ситуации, когда проверить катушку зажигания можно для галочки - исход уже понятен:

1. Swap-тест однозначно переносит пропуски за катушкой.
2. Видны трещины, пробойные дорожки, подгоревший разъем, расплавленный корпус.
3. Обрыв обмотки по мультиметру на классической катушке или модуле.
4. Искра пропадает при прогреве и возвращается после остывания, при этом питание и свеча исключены.

Тогда замена оправдана. И не забудьте: если катушка умерла из-за свечи с огромным зазором или масла в колодце, новая может умереть так же. Сначала причина, потом деталь.

Немного практического скепсиса: оригинал, аналог, б/у

Оригинальные катушки часто делают те же поставщики (Denso, Bosch, Delphi, NGK/NTK, Beru, Hitachi), но под номером автопроизводителя. Хороший аналог от нормального бренда обычно адекватен. Дешевый «no-name» - лотерея.

Б/у катушка - вариант только как временная мера, чтобы доехать или подтвердить диагноз. Вы не знаете, сколько она проживет. Если вы смогли проверить катушку зажигания и точно убедились, что причина в ней, лучше поставить новую нормального качества.

Ответы на вопросы, которые задают чаще всего

Можно ли проверить катушку зажигания мультиметром и точно понять, что она умерла?

Иногда да - если обрыв/короткое, если это классическая катушка или модуль с доступными обмотками. Но для COP часто мультиметр не дает окончательного вердикта. Тогда правильнее проверить катушку зажигания swap-тестом и под нагрузкой.

Катушка «стреляет» только в дождь - это точно она?

Очень похоже на пробой изоляции или воду в колодце. Но проверьте еще и разъем, и наличие масла. Высушите, очистите, нанесите тонко диэлектрическую смазку на резинку (не на контакты). Потом снова проверить катушку зажигания на влажность/нагрев.

Если ошибка P0300, с чего начать?

С базового: свечи, подсос воздуха, давление топлива, качество топлива. Затем смотрите, есть ли доминирующий цилиндр по счетчикам misfire. И уже потом проверить катушку зажигания по цилиндрам.

Можно ли ездить с пропусками?

Коротко - нежелательно. Пропуски льют топливо в выхлоп, перегревают катализатор. Мигающий Check - сигнал снизить нагрузку и как можно быстрее проверить катушку зажигания и всю систему зажигания.

Финальный вывод механика: как действовать рационально

Чтобы проверить катушку зажигания правильно, не нужно гадать и покупать детали наугад. Нужна последовательность: ошибки, визуальный осмотр, питание/массы, свеча, swap-тест, проверка под нагрузкой. Мультиметр полезен, но не всемогущ - особенно на современных COP. И да, не верьте сказкам о «вечных» катушках и «волшебных» усиленных версиях. Работает только нормальная диагностика и нормальные комплектующие.

Из практики: если вы смогли локализовать пропуски до одного цилиндра и переносите их перестановкой катушки - вы уже сделали 80% работы. Остальное - не мешать мотору жить: хорошие свечи, чистые массы, сухие колодцы и нормальная проводка.

Если хотите, могу подсказать конкретные нормы сопротивлений и распиновку разъема под ваш автомобиль - напишите модель, двигатель (код мотора) и год выпуска, и тогда проверить катушку зажигания получится еще точнее.
