Как диагностировать неисправности в системе зажигания?

Система зажигания — один из ключевых компонентов работы двигателя. Именно она отвечает за подачу искры в цилиндры, обеспечивая своевременное воспламенение топливно-воздушной смеси. Любые сбои в работе зажигания приводят к нестабильной работе мотора, потере мощности, увеличенному расходу топлива и даже к полному отказу двигателя.

Почему от исправности системы зажигания зависит работа двигателя?

В современных автомобилях система зажигания состоит из нескольких важных элементов: свечи, катушки зажигания, трамблер (на старых моделях), датчики коленвала и распредвала, высоковольтные провода и блок управления двигателем (ECU). Если хотя бы один из этих компонентов выходит из строя, двигатель начинает работать с перебоями, появляются пропуски зажигания, что в конечном итоге может привести к серьезным неисправностям.

Примеры на реальных автомобилях:

• В Volkswagen Passat B6 при неисправности катушки зажигания двигатель начинает троить, появляется ошибка P0301-P0304 (пропуски зажигания по цилиндрам).
• В Toyota Camry XV50 из-за изношенных свечей зажигания возникают провалы при разгоне и повышенный расход топлива.
• В BMW E46 проблемы с датчиком коленчатого вала (ДПКВ) могут привести к неожиданному глушению двигателя на ходу, что особенно опасно.

Какие признаки указывают на проблемы с зажиганием?

Основные симптомы неисправности системы зажигания:

• Двигатель троит, неравномерно работает на холостых оборотах.
• Потеря мощности, машина плохо разгоняется, заметны провалы.
• Высокий расход топлива — двигатель не сжигает топливо эффективно.
• Появление ошибок на приборной панели (Check Engine, коды P0300-P0310).
• Двигатель плохо заводится или вовсе не запускается.
• Автомобиль глохнет на ходу, особенно при резком сбросе газа.
• Дым из выхлопной трубы черного или синего цвета.

Важно: Чем раньше выявлена неисправность, тем дешевле и проще ее устранить. Например, если вовремя не заменить свечи на Mazda 6, это может привести к выходу из строя катушек зажигания, а в запущенных случаях — даже к повреждению катализатора.

Что полезного узнаете из статьи?

В этой статье мы подробно разберем:

• Как диагностировать неисправности системы зажигания самостоятельно?
• Какие ошибки OBD2 связаны с зажиганием и как их расшифровать?
• Как проверить свечи, катушки, датчики и провода без дорогостоящего оборудования?
• Какие свечи и катушки зажигания лучше выбрать для Volkswagen Passat, Toyota Camry, BMW E46 и других автомобилей?
• Какие типичные ошибки допускают водители при ремонте системы зажигания?

Если у вас появились проблемы с запуском, двигатель троит или расход топлива внезапно увеличился — читайте дальше, мы разберем пошаговую диагностику, типичные неисправности и способы их устранения.

Основные элементы системы зажигания и их роль

Система зажигания отвечает за воспламенение топливно-воздушной смеси в цилиндрах двигателя. Ее эффективность напрямую влияет на мощность двигателя, расход топлива, стабильность работы на холостых оборотах и ресурс мотора.

Современные автомобили используют электронную систему зажигания, состоящую из следующих компонентов:

1. Свечи зажигания
2. Катушки зажигания
3. Трамблер (распределитель зажигания) — в старых моделях
4. Коммутатор и датчики (датчик коленвала — ДПКВ, датчик распредвала — ДПРВ)
5. Высоковольтные провода

Каждый из этих компонентов играет свою роль, и выход из строя любого из них приводит к сбоям в работе двигателя. Рассмотрим их более подробно.

Свечи зажигания – почему важно их состояние?

Свечи зажигания — это ключевой элемент системы, который создаёт электрическую искру, воспламеняющую топливно-воздушную смесь в цилиндрах. Искра должна быть стабильной, иначе двигатель будет работать с перебоями, троить, а иногда и вовсе не заводиться.

Какие проблемы возникают?

• Нестабильная искра или её отсутствие
• Нагар на свечах (черный, белый, масляный)
• Перебои зажигания (пропуски воспламенения)
• Пробой изолятора свечи, повреждение электрода

Как проверить свечи?

Выкрутить и осмотреть:

• Белый нагар – бедная смесь, перегрев.
• Черный нагар – переобогащенная смесь, проблемы с топливной системой.
• Масляный налет – износ маслосъемных колец или клапанов.

Проверить искру с помощью мультиметра или тестера – отсутствие искры говорит о неисправности свечи или катушки зажигания.

Когда менять свечи?

• Обычные никелевые свечи – каждые 30 000 км.
• Платиновые и иридиевые – каждые 60 000 – 100 000 км.

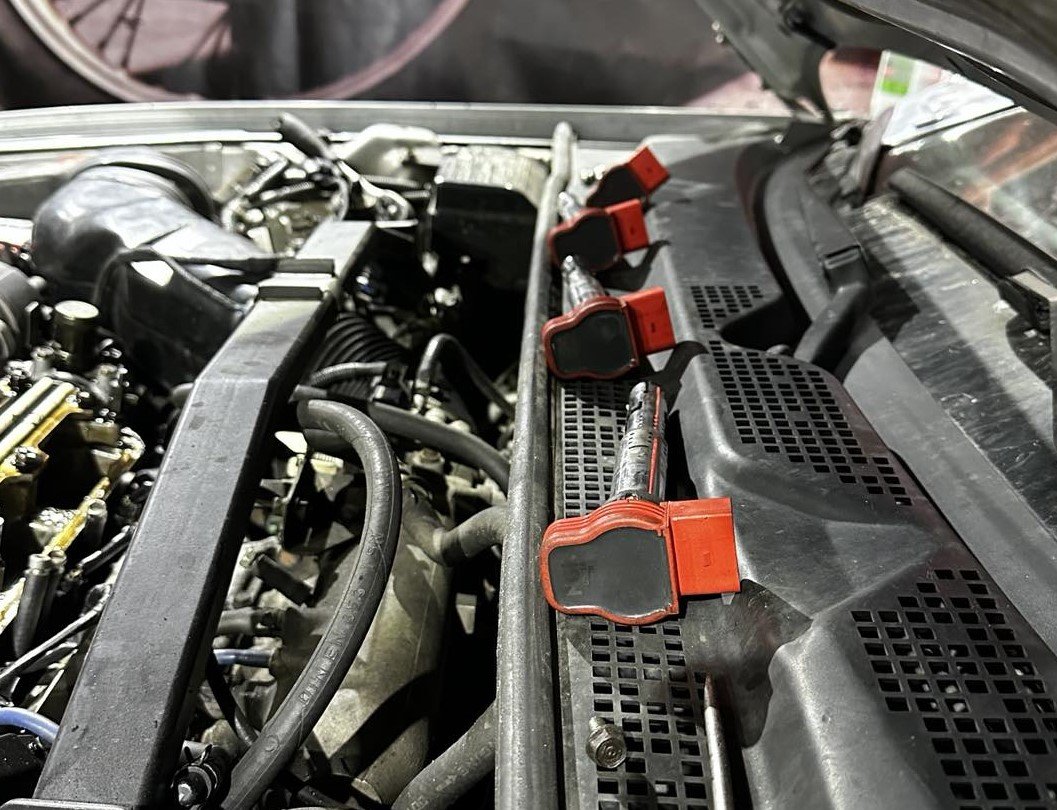

Катушки зажигания – какие неисправности встречаются?

Катушка зажигания преобразует низковольтное напряжение бортовой сети (12 В) в высоковольтный импульс (до 40 000 В), необходимый для создания искры на свечах.

Какие проблемы возникают?

• Обрыв или повреждение катушки → отсутствие искры, двигатель троит.
• Перегрев катушки → снижается мощность двигателя, увеличивается расход топлива.
• Пробой изоляции катушки → нестабильная работа на холостых оборотах.

Как проверить катушки?

• Замерить сопротивление обмотки мультиметром.
• Поменять местами катушки на цилиндрах (если ошибка переместилась – проблема в катушке).

Когда менять катушки?

• Каждые 100 000 – 150 000 км или при первых симптомах неисправности.

Трамблер (распределитель зажигания) – какие проблемы могут возникнуть?

Трамблер (распределитель зажигания) используется в старых автомобилях (ВАЗ 2107, ГАЗ-3110, Opel Kadett, Toyota Corona) и отвечает за подачу искры к свечам в нужный момент.

Какие проблемы возникают?

• Износ бегунка и контактов → нестабильная искра, троение.
• Загрязнение или подгорание контактов → перебои в работе двигателя.
• Износ крышки трамблера → утечка высокого напряжения, двигатель глохнет.

Как проверить трамблер?

• Осмотреть контакты бегунка и крышки – нет ли нагара, трещин, подгорания.
• Проверить сопротивление контактов мультиметром.

Когда менять?

• Каждые 50 000 – 70 000 км, либо при обнаружении неисправностей.

Коммутатор и датчики (ДПКВ, ДПРВ) – что проверять в первую очередь?

Коммутатор управляет подачей искры, а датчики коленвала (ДПКВ) и распредвала (ДПРВ) определяют фазу работы двигателя и момент зажигания.

Какие проблемы возникают?

• Неисправность датчика коленвала → двигатель не заводится или глохнет на ходу.
• Проблемы с датчиком распредвала → нестабильная работа на холостых.

Как проверить датчики?

• Проверить сопротивление мультиметром.
• Считать ошибки OBD2 (P0335 – неисправность ДПКВ, P0340 – неисправность ДПРВ).

Когда менять?

• При появлении ошибок или проблем с запуском двигателя.

Высоковольтные провода – как их проверить?

Высоковольтные провода передают напряжение от катушки к свечам. Если изоляция повреждена, искра может уходить на корпус, а двигатель начнет троить.

Какие проблемы возникают?

• Пробой изоляции → искра уходит в корпус, двигатель троит.
• Окисление контактов → ухудшенный контакт, потеря мощности.

Как проверить провода?

• Визуально осмотреть – нет ли трещин, подгораний.
• Проверить сопротивление мультиметром (обычно 3-10 кОм на метр).

Когда менять?

• Раз в 60 000 – 100 000 км, либо при обнаружении неисправностей.

Признаки неисправностей системы зажигания

Система зажигания играет ключевую роль в стабильной работе двигателя. Если один из её компонентов выходит из строя, водитель может столкнуться с проблемами, такими как троение двигателя, падение мощности, высокий расход топлива, трудности с запуском и появление ошибок на приборной панели.

Двигатель троит (нестабильная работа на холостых оборотах)

Если двигатель троит, это означает, что один или несколько цилиндров не работают должным образом. При этом автомобиль начинает вибрировать, особенно на холостых оборотах, обороты скачут, а звук работы двигателя становится неравномерным.

Причины троения:

• Изношенные или загрязненные свечи зажигания
• Поврежденные катушки зажигания
• Проблемы с высоковольтными проводами (пробой, плохой контакт)
• Неисправности в подаче топлива (грязные форсунки)
• Подсос воздуха во впускной коллектор

Как проверить?

1. Выкрутить свечи и осмотреть: если на электродах черный или масляный нагар, их нужно заменить.
2. Считать ошибки через OBD2-сканер – могут быть коды P0301-P0306 (пропуски зажигания в цилиндрах).
3. Проверить катушки зажигания мультиметром – измерить сопротивление обмоток.

Решение:

• Заменить свечи зажигания (например, NGK BKR6E для Audi A6 C5).
• Проверить и при необходимости заменить катушку зажигания.

Провалы при разгоне, потеря мощности

Если при нажатии на газ машина разгоняется с задержкой или рывками, а мощность ощутимо упала, это может быть связано с проблемами в системе зажигания. В таком случае двигатель не может своевременно сжигать топливо, что приводит к снижению производительности.

Причины:

• Неисправная катушка зажигания
• Поврежденные свечи зажигания
• Перебои в работе датчика коленчатого вала (ДПКВ)
• Некачественное топливо (плохое октановое число)

Как проверить?

1. Считать ошибки через OBD2-сканер – часто появляются коды P0300-P0306 (пропуски зажигания).
2. Проверить работу катушек зажигания, поменяв местами между цилиндрами.

Решение:

• Заменить катушку зажигания (например, Bosch 0221504470 для BMW E60).
• Проверить свечи и заменить при необходимости.

Высокий расход топлива

Неисправная система зажигания может привести к неэффективному сгоранию топлива, что сразу отражается на расходе. Машина начинает потреблять больше бензина, чем обычно, даже при спокойной езде.

Причины:

• Сбои в работе датчика коленчатого вала (ДПКВ)
• Неправильный угол опережения зажигания
• Пропуски зажигания в цилиндрах
• Использование некачественного топлива

Как проверить?

1. Проверить угол опережения зажигания через диагностическое оборудование.
2. Считать ошибки OBD2 – возможны коды P0171 (бедная смесь), P0300 (пропуски зажигания).

Решение:

• Проверить и при необходимости заменить датчик распредвала.
• Использовать бензин с рекомендованным октановым числом.

Двигатель не заводится или глохнет на ходу

Автомобиль либо вообще не заводится, либо глохнет во время движения, что особенно опасно.

Причины:

• Неисправность датчика коленчатого вала (ДПКВ)
• Неисправный бензонасос (нет подачи топлива)
• Сгоревшие катушки зажигания

Как проверить?

1. Считать ошибки OBD2 – код P0335 (неисправность ДПКВ).
2. Проверить наличие искры на свечах (если нет – проблема в зажигании).

Решение:

• Заменить датчик коленчатого вала (например, Hyundai/Kia 39180-2B000).
• Проверить систему подачи топлива.

Check Engine, ошибки P0300-P0310 (пропуски зажигания)

Если на приборной панели загорелся Check Engine, это может свидетельствовать о пропусках зажигания в одном или нескольких цилиндрах.

Расшифровка ошибок:

• P0300 – случайные пропуски зажигания
• P0301-P0306 – пропуски зажигания в конкретном цилиндре
• P0310 – критические пропуски

Как проверить?

1. Просканировать ошибки OBD2.
2. Проверить свечи и катушки зажигания.

Решение:

• Заменить катушки и свечи.
• Проверить давление топлива и работу форсунок.

Пошаговая диагностика системы зажигания

Этап 1: Визуальный осмотр и проверка проводки

Перед тем как использовать мультиметр или подключать диагностический сканер, нужно внимательно осмотреть все компоненты системы зажигания. Часто проблема кроется в механических повреждениях, трещинах, перегреве или загрязнении контактов.

Что проверять?

1. Свечи зажигания – нет ли нагара, трещин, следов масла?
2. Катушки зажигания – не появились ли на корпусе трещины, подгоревшие контакты?
3. Высоковольтные провода – нет ли повреждений изоляции?
4. Контакты и разъемы – окисление или ослабленные соединения могут привести к сбоям.

Как проверить?

• Осмотреть катушку: если есть трещины или следы пробоя – заменить.
• Провести тест на искру: если искра слабая или отсутствует – проблема в катушке.

Этап 2: Проверка свечей зажигания

Свечи – главный источник искры в цилиндре. Их состояние может многое рассказать о работе двигателя.

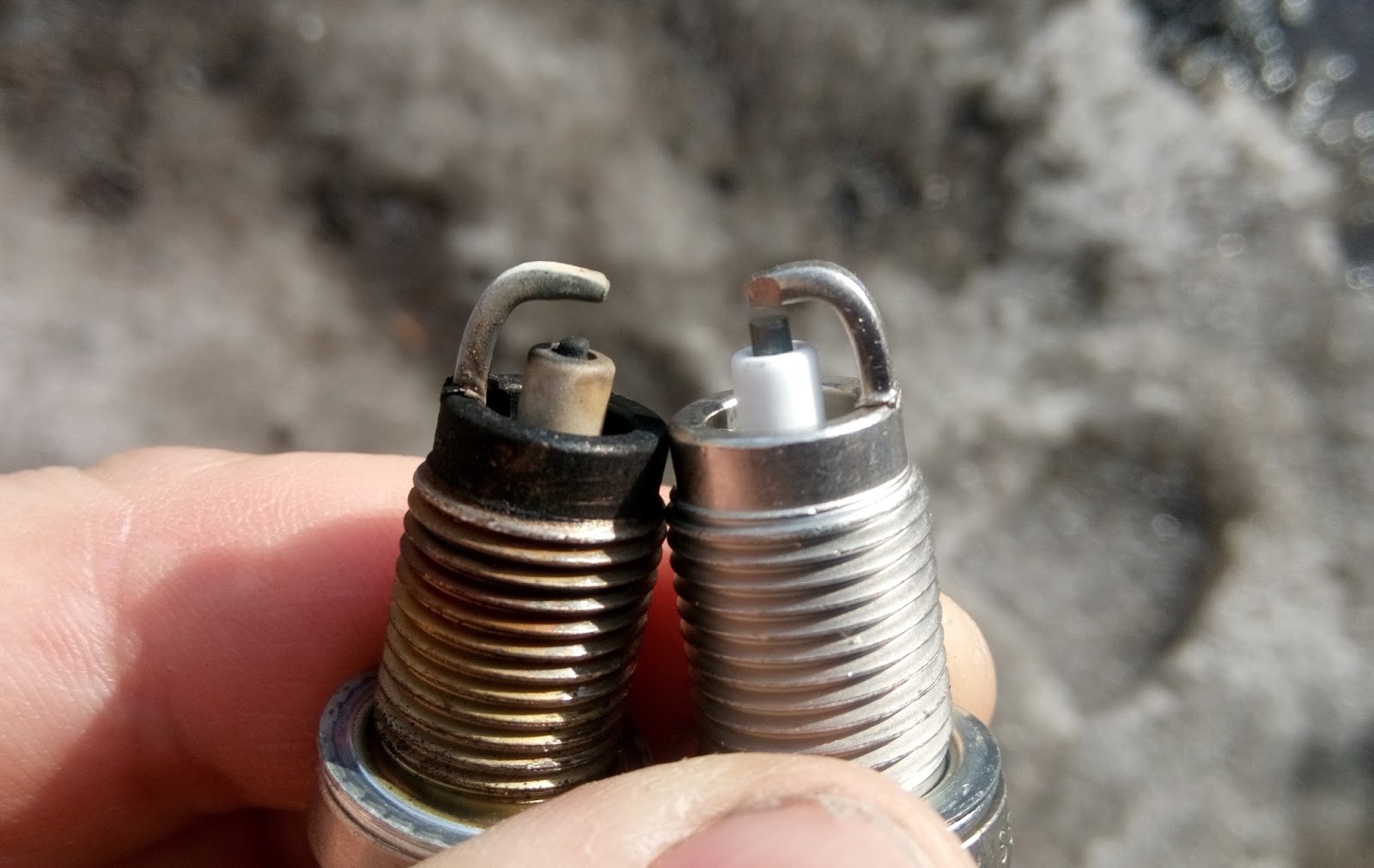

Цвет нагара и его расшифровка

Перед заменой свечей осмотрите их электроды:

Цвет нагара	Что означает?	Решение
Светло-коричневый, сероватый	Нормальная работа двигателя.	Свечи в порядке.
Черный нагар	Богатая смесь, слабая искра.	Проверить топливную систему и систему зажигания.
Белый нагар	Бедная смесь, перегрев.	Проверить датчики температуры и воздуха.
Масляный налет	Износ маслосъемных колец.	Проверить компрессию двигателя.

Как заменить свечи правильно?

1. Использовать свечной ключ с резиновым держателем.
2. Затягивать с моментом, указанным в мануале, иначе можно повредить резьбу.

Этап 3: Диагностика катушек зажигания

Катушка зажигания преобразует 12 В из бортовой сети в 30 000–40 000 В для создания искры. Если катушка неисправна, двигатель троит, появляются провалы и ошибки P0300-P0310.

Как проверить катушку мультиметром?

1. Измерить сопротивление первичной обмотки (между двумя входными контактами).
2. Измерить сопротивление вторичной обмотки (между выходным контактом и массой).
3. Сравнить значения с нормой (обычно 0,4-0,8 Ом для первичной и 5-10 кОм для вторичной).

Как заменить катушку правильно?

1. Отключить АКБ перед заменой.
2. Установить катушку в правильное положение.
3. Подключить разъем плотно, чтобы избежать плохого контакта.

Этап 4: Проверка датчиков (ДПКВ, ДПРВ)

Датчик положения коленвала (ДПКВ) и датчик распредвала (ДПРВ) контролируют фазу зажигания. Если они выходят из строя, двигатель может глохнуть, не заводиться, давать ошибки.

Симптомы неисправности ДПКВ и ДПРВ

• Двигатель заводится, но сразу глохнет.
• Отсутствует искра или топливоподача.
• Появляются ошибки P0335 (датчик коленвала) и P0340 (датчик распредвала).

Как протестировать датчик мультиметром?

1. Измерить сопротивление (обычно 500-1000 Ом).
2. Проверить сигнал на разъеме – должен быть пульсирующий сигнал при проворачивании коленвала.

Решение:

• Если датчик не показывает сопротивление – заменить на новый.
• Если датчик работает, но проблема не уходит – проверить разъемы и ЭБУ.

Этап 5: Использование диагностики OBD2

Современные автомобили оснащены системой самодиагностики OBD2, которая фиксирует пропуски зажигания.

Как считать ошибки?

1. Подключить OBD2-сканер к разъему.
2. Запустить диагностику и считать коды ошибок.
3. Проверить Live Data – реальные параметры двигателя.

Какие параметры смотреть?

• Пропуски зажигания (Misfire Count) – показывает, в каких цилиндрах есть проблема.
• Данные по датчику коленвала – если отсутствует сигнал, двигатель не заведется.
• Температура двигателя и угол опережения зажигания – важно при диагностике расхода топлива.

Решение:

• Если ошибка P0301 (пропуски в 1 цилиндре), поменять местами катушку с соседним цилиндром и проверить, ушла ли ошибка.
• Если проблема осталась – заменить свечу.

Типичные ошибки при диагностике и ремонте

Почему нельзя смешивать свечи разных типов?

Некоторые автолюбители считают, что можно устанавливать разные типы свечей (никелевые, платиновые, иридиевые) в один и тот же двигатель. Или, например, менять только одну свечу вместо комплекта.

Почему это плохо?

• Разные свечи имеют разное сопротивление → нагрузка на катушки зажигания распределяется неравномерно.
• Разная температура нагрева → один цилиндр работает с опережением или запаздыванием, что снижает КПД двигателя.
• Риск детонации → смесь воспламеняется неравномерно, что может повредить поршни.

Как избежать ошибки?

• Менять весь комплект свечей сразу.
• Использовать свечи с одинаковыми характеристиками, рекомендованные производителем.
• Не экспериментировать с "улучшенными" свечами, если двигатель не рассчитан на них.

Ошибка: установка дешевых аналогов катушек зажигания

При выходе из строя катушки зажигания многие водители выбирают дешевые аналоги вместо оригинальных или проверенных брендов.

Почему это плохо?

• Дешевые катушки быстро перегреваются и выходят из строя.
• Нестабильное напряжение ухудшает работу свечей и вызывает пропуски зажигания.
• Может привести к повреждению ЭБУ (электронного блока управления).

Как избежать ошибки?

• Покупать оригинальные или проверенные бренды (Bosch, NGK, Denso, Delphi, Beru).
• Проверять отзывы и технические характеристики перед покупкой.
• При выборе катушки ориентироваться на сопротивление и мощность, рекомендованные производителем.

Опасность плохого контакта массы – как избежать проблем?

Контакт массы необходим для нормальной работы всей системы зажигания. Если он ослаблен, возникают нестабильные пропуски зажигания, двигатель может глохнуть или не заводиться.

Почему это плохо?

• Высоковольтные импульсы могут идти с перебоями, вызывая пропуски зажигания.
• Катушки могут работать с перегрузкой, что приведет к их преждевременному выходу из строя.
• Ошибки P0300-P0310 могут появляться даже при исправных свечах и катушках.

Как избежать ошибки?

• Проверять состояние массы на двигателе и кузове.
• Очищать контакты от коррозии, использовать контактную смазку.
• При замене катушек проверять, чтобы болты массы были затянуты правильно.

Почему не стоит менять только одну катушку в V6 или V8 двигателях?

В многолитровых моторах (V6, V8) часто выходит из строя одна катушка. Некоторые водители меняют только неисправную катушку, не обращая внимания на остальные.

Почему это плохо?

• Разный уровень сопротивления старых и новых катушек → разная мощность искры.
• Дополнительная нагрузка на оставшиеся катушки → ускоренный износ.
• Пропуски зажигания могут появляться в других цилиндрах.

Как избежать ошибки?

• Менять катушки комплектом (или хотя бы на одной стороне двигателя).
• Выбирать катушки одного производителя и модели.

Дополнительные ошибки, которые совершают водители

• Игнорирование диагностики OBD2: Ошибки P0300-P0310 могут помочь выявить проблему, но многие игнорируют их или удаляют без устранения причины.
• Использование неподходящего топлива: Если двигатель рассчитан на 98-й бензин, но заливают 92-й, свечи и катушки будут изнашиваться быстрее.
• Замена свечей на неподходящий зазор: У разных моторов разный зазор между электродами свечей (0.7 мм, 1.1 мм и т. д.). Если зазор неправильный – искра будет слабой.
• Плохая установка катушек: Катушки нужно плотно вставлять, иначе контакт может быть слабым, что вызовет пропуски зажигания.

Таблица: частые проблемы системы зажигания и способы их устранения

Симптом	Возможная причина	Метод проверки	Решение
Двигатель троит	Неисправные свечи	Проверка нагара	Замена свечей
Потеря мощности	Пробой катушки	Проверка сопротивления	Замена катушки
Ошибка P0302	Пропуски зажигания во 2-м цилиндре	Диагностика OBD2	Проверка свечи и катушки
Глохнет на ходу	Датчик коленвала	Проверка мультиметром	Замена ДПКВ

Лучшие свечи и катушки зажигания: ТОП-5 производителей

• NGK – идеальный выбор для японских автомобилей (Toyota, Nissan, Mazda). Обеспечивают стабильную искру, устойчивость к перегреву и долговечность. Рекомендуемые модели: NGK Iridium IX, NGK Laser Platinum.
• Bosch – универсальные свечи для европейских автомобилей (VW, BMW, Mercedes). Отличаются высокой надежностью, плавной работой и хорошей проводимостью. Популярные серии: Bosch Super Plus, Bosch Platinum, Bosch Double Iridium.
• Denso – оптимальны для высокофорсированных и спортивных моторов (Subaru, Honda, Mitsubishi). Отличаются повышенной устойчивостью к детонации и высоким температурам. Рекомендуемые модели: Denso Iridium Power, Denso Iridium Tough.
• Beru – специализируются на свечах для турбированных двигателей (Audi, Volvo). Отличаются стойкостью к высоким нагрузкам, обеспечивая ровную работу турбомоторов. Популярные варианты: Beru Ultra X, Beru Platin.
• Champion – надежный выбор для старых американских автомобилей (Chevrolet, Ford Mustang). Отличаются высокой стойкостью к загрязнениям, надежной искрой и длительным сроком службы. Модели: Champion Copper Plus, Champion Double Platinum.

Диагностика поломки в системе зажигания своими руками?

Система зажигания играет ключевую роль в стабильной работе двигателя, его экономичности и надежности. Если своевременно проводить диагностику, использовать качественные комплектующие и соблюдать регламент замены, можно избежать проблем с запуском, троением, потерей мощности и повышенным расходом топлива.

Как продлить срок службы системы зажигания?

• Используйте только качественные свечи и катушки – дешевые аналоги могут быстро выйти из строя и повредить другие компоненты.
• Меняйте свечи и катушки строго по регламенту – изношенные свечи увеличивают нагрузку на катушки, что ускоряет их выход из строя.
• Очищайте контакты и провода – окисление может вызывать перебои в работе системы.
• Следите за состоянием массы двигателя – плохой контакт может привести к нестабильному искрообразованию.
• Не смешивайте свечи разных типов – это может вызвать детонацию и неравномерное воспламенение смеси.
• При выходе из строя одной катушки в V6/V8 двигателях лучше менять комплект – так нагрузка распределяется равномерно.
• Не игнорируйте ошибки OBD2 (P0300-P0310) – они могут указывать на пропуски зажигания, которые со временем приведут к серьезным проблемам с двигателем.
• Используйте топливо, соответствующее требованиям двигателя – бензин с низким октановым числом увеличивает износ свечей и катушек.

Через сколько менять свечи и катушки?

Компонент	Средний ресурс (км)	Примечания
Обычные (никелевые) свечи	30 000 – 40 000 км	Подходят для большинства старых авто.
Платиновые свечи	60 000 – 80 000 км	Дольше служат, устойчивы к перегреву.
Иридиевые свечи	80 000 – 100 000 км	Оптимальный вариант для современных двигателей.
Катушки зажигания	100 000 – 150 000 км	Заменять при первых признаках неисправности.
Высоковольтные провода	60 000 – 100 000 км	Проверять при замене свечей.

Важно:

• Если автомобиль эксплуатируется в тяжелых условиях (короткие поездки, холодный климат, агрессивная езда), замена свечей может потребоваться раньше.
• При установке неоригинальных катушек зажигания их ресурс может быть ниже.

Итоговые рекомендации по диагностике и обслуживанию

1. Регулярно проводите визуальный осмотр: проверяйте свечи, катушки, провода и разъемы на предмет повреждений, нагара и трещин.
2. Используйте OBD2-сканер для диагностики: пропуски зажигания, ошибки P0300-P0310 и нестабильные обороты могут указывать на неисправность системы.
3. Меняйте свечи комплектом: это предотвращает неравномерную работу цилиндров.
4. При замене катушек в многолитровых моторах (V6/V8) меняйте комплект: так нагрузка распределяется равномерно, и новые катушки не выходят из строя быстрее.
5. Не устанавливайте дешевые аналоги свечей и катушек: это может привести к снижению производительности и выходу из строя системы зажигания.
6. Следите за качеством топлива: плохой бензин может ускорить износ свечей и катушек.

Правильное обслуживание системы зажигания позволяет избежать серьезных проблем с запуском и работой двигателя. Соблюдая рекомендации по замене свечей, катушек и проводов, можно продлить срок службы двигателя, снизить расход топлива и обеспечить стабильную работу автомобиля.

Если появились симптомы неисправности – троение, потеря мощности, увеличенный расход топлива – не откладывайте диагностику. Чем раньше выявить проблему, тем дешевле и проще её устранить.
