Как проверить форсунку инжектора: полное руководство по диагностике, тестам на авто и на стенде

Форсунка - деталь простая по идее и капризная в реальной жизни. Она должна дозировать топливо в миллиграммах, распылять его факелом заданной формы и делать это тысячи раз в минуту, годами. Любая мелочь - грязь, лаковый налет, вода в бензине, слабая масса на разъеме, просадка давления в рампе - сразу лезет в расход, в тягу, в холодный запуск и в ресурс катализатора. Поэтому проверить форсунку инжектора полезно не только когда уже «троит», а когда появились первые тонкие симптомы.

Из практики: на моторах типа Renault K4M 1.6 или VAG EA111/EA888 часто приезжают с жалобой «дергается на малом газу». Часть таких случаев - не свечи и не катушки, а именно диагностика форсунок: одна подзалипает или льет, а водитель месяцами компенсирует это педалью. На VW Passat B7 1.8 TSI (EA888 Gen2) или Skoda Octavia A7 промах форсунки по производительности быстро уводит коррекции топлива, и дальше по цепочке страдают поршни и катализатор. Маркетинг любит говорить «форсунки рассчитаны на весь срок службы». В гараже «весь срок» часто заканчивается после 80-150 тыс. км на нашем топливе и в наших режимах.

Типы форсунок и почему метод проверки отличается

Перед тем как проверить форсунку инжектора, нужно понимать, какая система стоит на вашем моторе - методы похожи, но нюансы разные.

MPI (распределенный впрыск во впуск)

Классика: форсунки стоят во впускном коллекторе, давление обычно 3,0-4,0 bar, конструкция относительно простая, загрязнения чаще отложениями и мусором из бака. Здесь хорошо работает проверка бензиновых форсунок по балансу цилиндров, по коррекциям и по равномерности распыла на стенде.

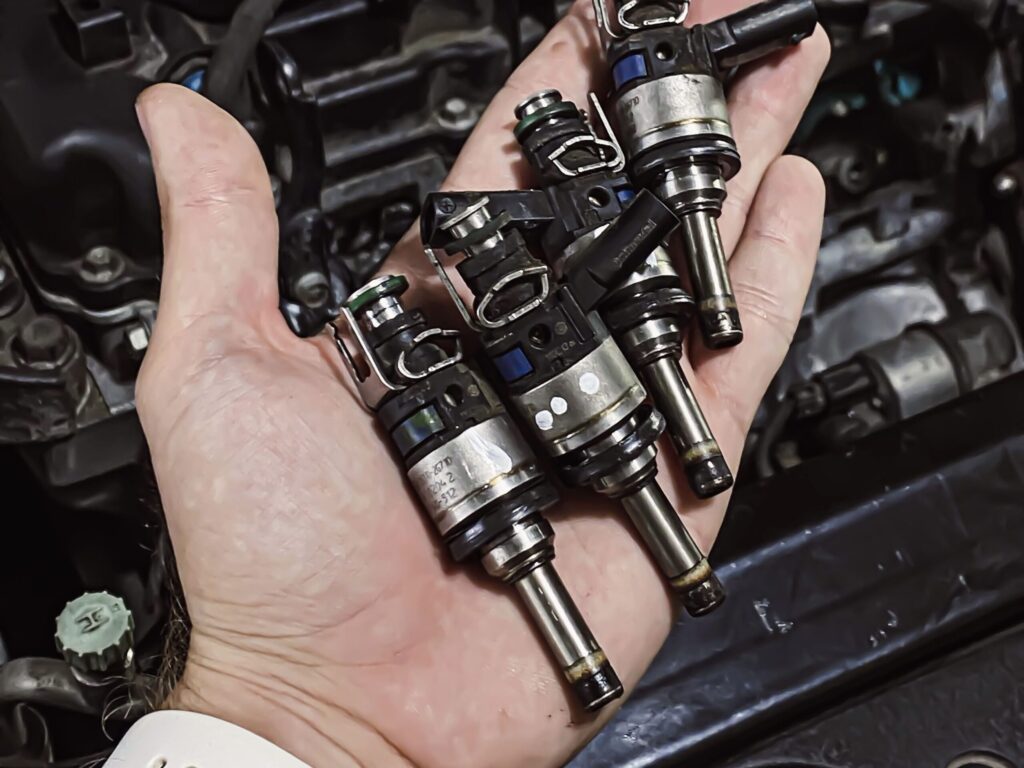

GDI/FSI/TSI (непосредственный впрыск)

Форсунка работает в камере сгорания. Давление другое - 50-200 bar (в зависимости от режима). Проверить инжекторные форсунки без снятия с мотора можно по косвенным признакам и сканеру, но полноценная оценка распыла и герметичности часто требует снятия и спецоборудования. Плюс - форсунки GDI сильнее страдают от нагара и требуют более аккуратной очистки.

Соленоид vs пьезо

Соленоидные форсунки проще и дешевле в обслуживании. Пьезо быстрее, точнее, но чувствительнее к качеству топлива и к электрической части. В Украине по цене: чистка MPI на стенде обычно $20-40 за комплект, диагностика с отчетом по производительности - $15-30. По GDI цифры выше: снятие/установка и адаптации часто тянут к $80-200 только за работу, а одна форсунка может стоить $120-350 (оригинал и «качественный аналог» - это разные миры).

Симптомы, когда нужно проверить форсунку инжектора

Проблемная форсунка редко «умирает красиво». Чаще она деградирует: сначала мелкие рывки, потом холостой ход, потом пропуски. Вот признаки, при которых диагностика форсунок оправдана в первую очередь:

1. Неровный холостой ход - особенно после прогрева. Если тряска усиливается при включении кондиционера, но свечи/катушки свежие, есть смысл проверить форсунку инжектора по балансу цилиндров.
2. Долгий запуск на горячую. Частая история: форсунка подливает, давление в рампе падает, смесь переобогащена - мотор крутит 3-5 секунд. На MPI это бывает при негерметичной форсунке или обратном клапане насоса/регулятора, на GDI - тоже, но там добавляются нюансы ТНВД.
3. Запах бензина, черный нагар на свече, «мокрая» свеча - почти прямое указание. Можно проверить форсунку инжектора и подтверждать, что она льет или плохо закрывается.
4. Провалы при резком газе. При частично забитой форсунке факел «ломается», капли крупнее, испарение хуже. На бедной смеси появляются провалы и детонация.
5. Рост расхода. Для типичного 1.6 MPI рост на 1,0-2,5 л/100 км на одном дефектном цилиндре - реальность.
6. Ошибки OBD: P0171/P0172 (бедно/богато), P0300-P0304 (пропуски), P2191 и похожие. Ошибка сама по себе не доказывает форсунку, но дает направление, как проверить форсунку инжектора без лишней разборки.

Что подготовить: инструменты и расходники

Чтобы проверить форсунку инжектора по уму, нужна дисциплина и минимум инструмента. Ничего космического, но халтура здесь дорогая - бензин и высокое давление шуток не любят.

Базовый набор: OBD-сканер (хотя бы ELM327 с нормальным софтом, лучше - Launch, Autel или оригинальные VCDS/Clip), мультиметр, манометр для топлива (для MPI), вакуумные/шланговые заглушки, набор для сброса давления в рампе, очиститель контактов, новые уплотнительные кольца форсунок (O-rings), ветошь, перчатки.

Для «гаражного» теста без стенда: стетоскоп или длинная отвертка, пробник/лампа, иногда - простая тест-лампа для импульсов, а для MPI можно собрать простейший тест на производительность (но с оговорками по безопасности).

Цены по Украине (усредненно): манометр топлива - $20-50, уплотнения форсунок - $5-15 за комплект, диагностика на СТО со сканером - $10-25, полноценная проверка бензиновых форсунок на стенде - $15-30 плюс чистка $20-40.

Пошаговый чек-лист: как проверить форсунку инжектора без снятия

Сначала всегда идем от простого к сложному. Задача - проверить форсунку инжектора так, чтобы не перепутать ее с катушкой, подсосом воздуха или умирающим насосом.

1. Считайте ошибки и Freeze Frame. Не просто код, а условия: температура, обороты, нагрузка.
2. Посмотрите топливные коррекции (STFT/LTFT). Для исправного MPI обычно в пределах -5%...+5%, допустимо до +-10%. Если LTFT +15% - ищем бедную смесь: подсос, давление, форсунки. Если LTFT -15% - перелив, давление/регулятор, «льющая» форсунка.
3. Проверьте пропуски по цилиндрам (misfire counter) если блок умеет. Это поможет локализовать, какую форсунку инжектора проверить в первую очередь.
4. Оцените работу по звуку: стетоскопом слушаем каждую форсунку. Ровные четкие «клацания» на всех - хороший знак, но не гарантия. Нет щелчка - проблема в питании, драйвере ЭБУ или катушке форсунки.
5. Проверьте питание и массу на разъеме. На многих системах плюс общий, управление - импульс по массе с ЭБУ. Плохой контакт разъема имитирует неисправную форсунку.
6. Сравните температуру выпускного коллектора/катализатора по цилиндрам (если есть пирометр) - холоднее часто означает недолив или пропуски, горячее - бедная смесь/детонация.
7. Сделайте перестановку (только для MPI и только если доступ позволяет): поменяйте местами форсунки между цилиндрами и посмотрите, переехала ли проблема. Это самый честный гаражный способ проверить форсунку инжектора без стенда, но он уже требует частичного разбора и новых уплотнений.

Проверка по топливным коррекциям: что считать нормой

Если задача - проверить форсунку инжектора на «льет или недодает», коррекции - ваш главный компас.

• Ситуация А: LTFT сильно в плюс (+12...+25%). ЭБУ добавляет топлива, потому что видит бедную смесь. Причины: подсос воздуха после ДМРВ/ДАД, низкое давление топлива, забитые форсунки (одна или все), грязный МАФ. Если при этом на холодную лучше, а на горячую хуже - часто виноваты форсунки и их распыл.
• Ситуация Б: LTFT сильно в минус (-10...-25%). ЭБУ убирает топливо - смесь богатая. Тут логично проверить форсунку инжектора на подтекание, плюс проверить давление и регулятор. У некоторых авто регулятор в модуле насоса, и он тоже может «переливать», имитируя льющую форсунку.

Тест баланса цилиндров: быстрый и показательный

Многие сканеры умеют «cylinder balance test» или отключение цилиндра. Суть: по очереди отключаем подачу топлива или искру и смотрим, насколько падают обороты/момент. Цилиндр, который почти не влияет на обороты, уже слабый. Дальше вы решаете, что именно там проверить: катушка, свеча, компрессия или форсунка.

Если отключаете форсунку и обороты почти не меняются - она и так не работала как надо. Если отключаете катушку и картина другая - значит, проблема не только в искре. Это реальная полевая диагностика форсунок, а не гадание по свечам.

Проверка сопротивления катушки форсунки мультиметром

Это не дает ответа «как распыляет», но помогает быстро отсеять электрический обрыв/короткое. Для MPI соленоидных форсунок типичные значения 12-16 Ом (высокоомные), иногда 2-6 Ом (низкоомные - реже на гражданских авто). По GDI встречаются другие значения, плюс есть пьезо - там метод другой.

Правило простое: все форсунки одного мотора должны быть близки по сопротивлению. Разница в 20-30% уже подозрительна. Если одна показывает «бесконечность» - обрыв. Если почти ноль - короткое. Тогда проверка бензиновых форсунок по распылу уже вторична - сначала ремонт электрики или замена.

Проверка импульса управления: есть ли команда от ЭБУ

Проверить форсунку инжектора нельзя, если она физически целая, но ЭБУ ее не открывает. На практике встречал после «кустарного чипа», после воды в разъеме ЭБУ, после кривой сигнализации/иммобилайзера.

Нормально делать это осциллографом. В гараже можно использовать noid light (контрольная лампа для инжектора). Импульсы должны быть стабильными на холостом и меняться по длительности при газе. Нет импульса - ищем проводку, драйвер ЭБУ, питание.

Проверка давления топлива: без нее проверка форсунок неполная

Очень частая ошибка новичков: «форсунки грязные, потому что беднит». А на деле - насос в баке уже не держит. Поэтому прежде чем окончательно проверить форсунку инжектора и списать ее, убедитесь, что давление в норме.

MPI: типовые значения

У большинства MPI давление около 3,0 bar (с вакуумным регулятором) или 3,5-4,0 bar (без вакуума). Падение на 0,5 bar уже заметно по тяге. С манометром смотрим:

1. Давление на холостом - стабильность.
2. Реакция на газ - должно быстро восстанавливаться.
3. Удержание после остановки - если падает слишком быстро, виновата может быть форсунка (течет), обратный клапан насоса или регулятор.

GDI: без специнструмента сложнее

На непосредственном впрыске есть низкая магистраль (обычно 4-6 bar) и высокое давление от ТНВД (десятки-сотни bar). Здесь проще читать параметры сканером: заданное/фактическое давление. Если фактическое проваливается под нагрузкой - не спешите обвинять форсунки, возможно, ТНВД, толкатель, фильтр, сетка в баке.

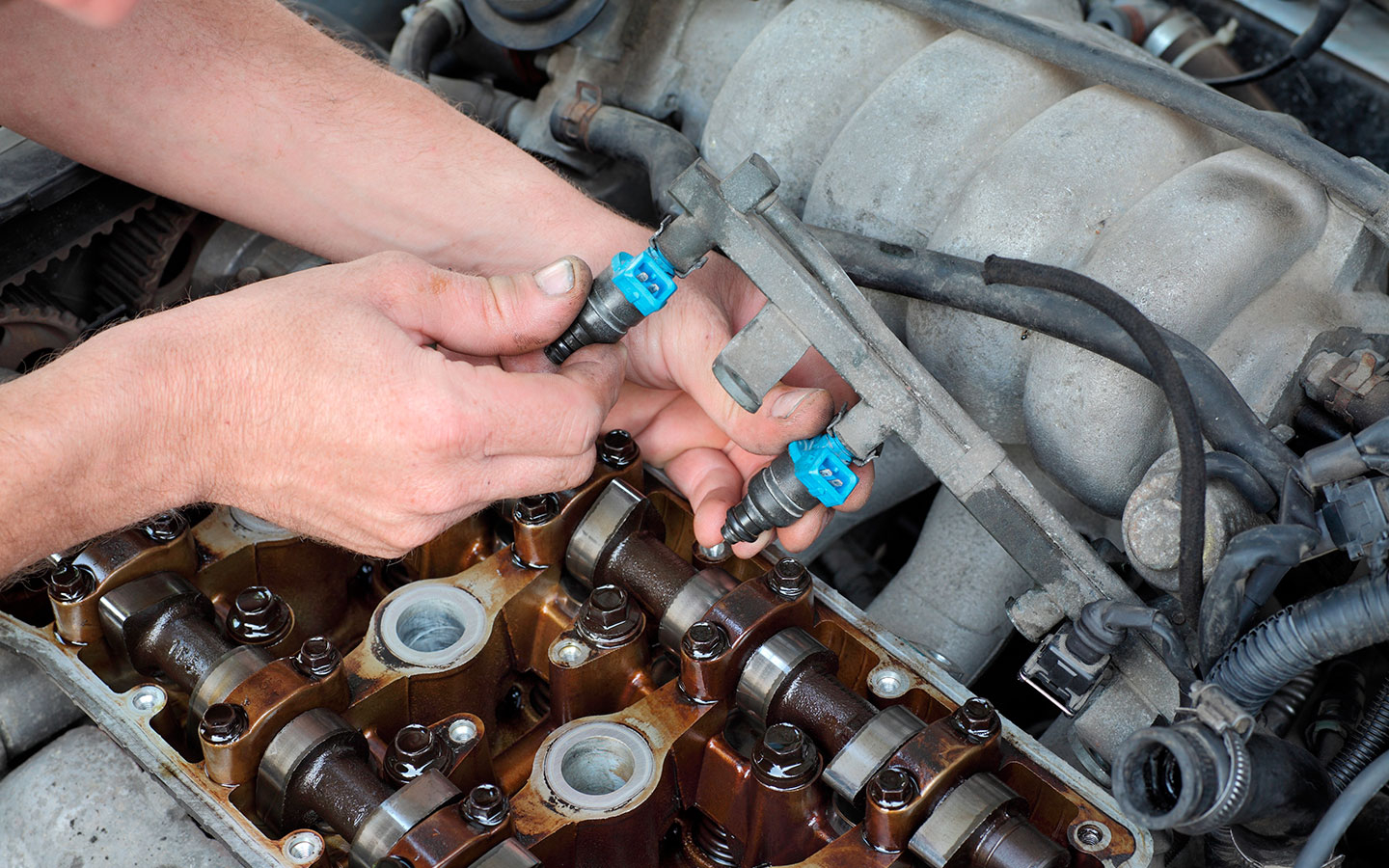

Как проверить форсунку инжектора со снятием: когда без этого никак

Если косвенные тесты показали, что один цилиндр «не такой», а давление/искру/компрессию вы исключили, дальше честный путь - снять и проверить. Для MPI это обычно 1-2 часа работы в гараже, для GDI может превратиться в целый день из-за доступа и требований по моментам затяжки.

Герметичность (течет или держит)

Герметичность - главный убийца катализатора. Льющая форсунка заливает цилиндр, разжижает масло, перегревает кат. На MPI форсунка должна держать давление при закрытии. На стенде это проверяется просто: подаем давление, не даем импульсов - капель быть не должно. Если капает - форсунку инжектора проверить уже поздно, ее надо ремонтировать/менять, потому что очистка не всегда лечит изношенную иглу/седло.

Из гаражной практики: после «очистка бензиновых форсунок жидкостью в бак» иногда становится хуже - лак отрывается кусками и попадает под иглу, форсунка начинает подтекать. Поэтому к маркетинговым присадкам у меня скепсис - они не заменяют нормальную проверку бензиновых форсунок на стенде.

Производительность (сколько льет за время)

Правильная проверка бензиновых форсунок включает измерение объема за одинаковое время/число импульсов. Разброс по комплекту обычно допускается в районе 2-5% для живых форсунок. Если одна льет на 10-15% меньше - двигатель будет беднить в этом цилиндре, появятся пропуски, детонация, перегрев клапанов.

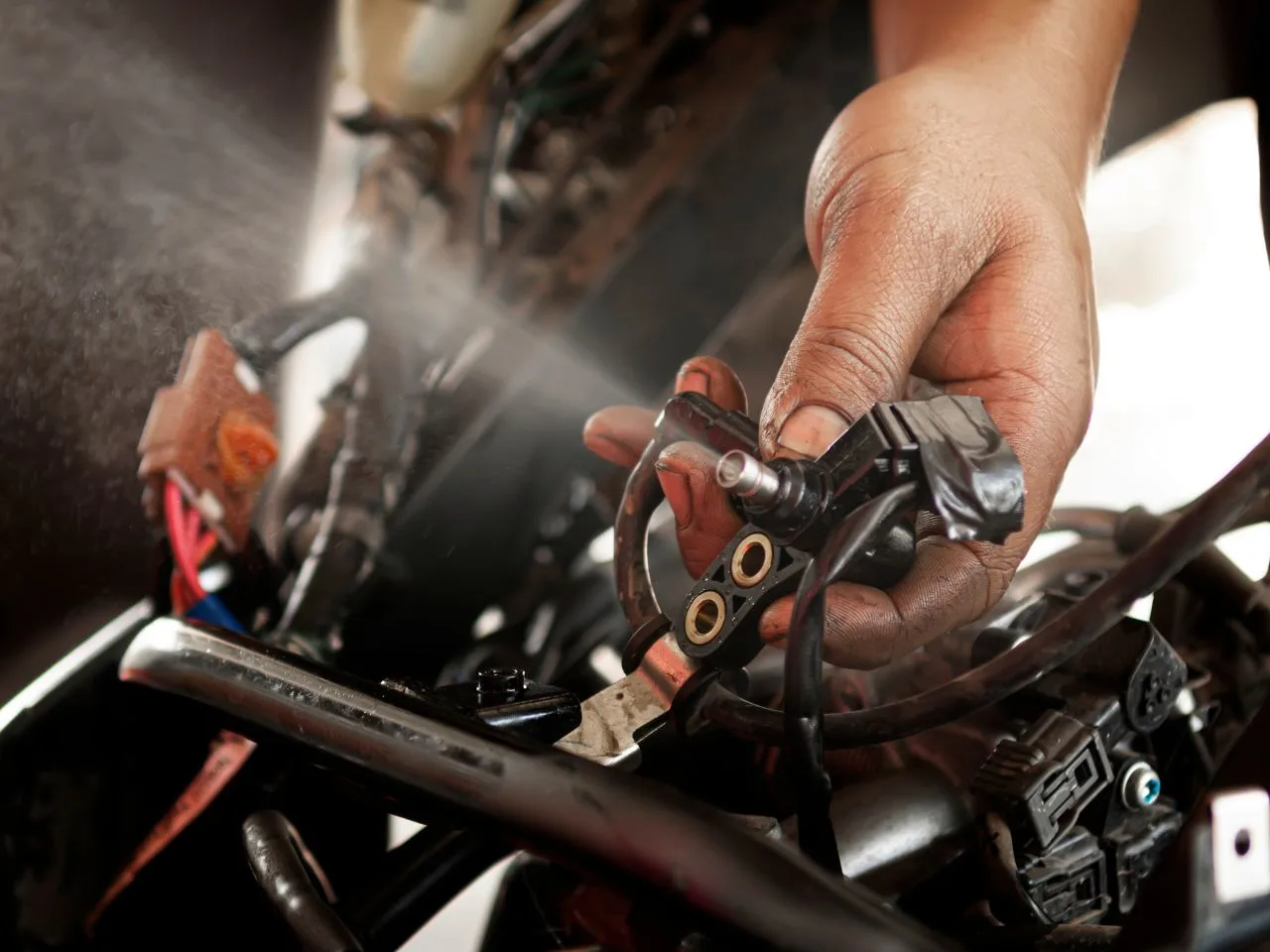

Факел распыла

Факел важен не меньше объема. Форсунка может лить «нормально по миллилитрам», но распыл будет струйный или кривой - смесь хуже испаряется, растет расход, появляются провалы. На стенде это видно сразу. В гараже пытаться оценивать факел на воздухе/бензине - идея опасная и малоинформативная. Безопасность и пожарные риски не стоят сомнительных «лайфхаков».

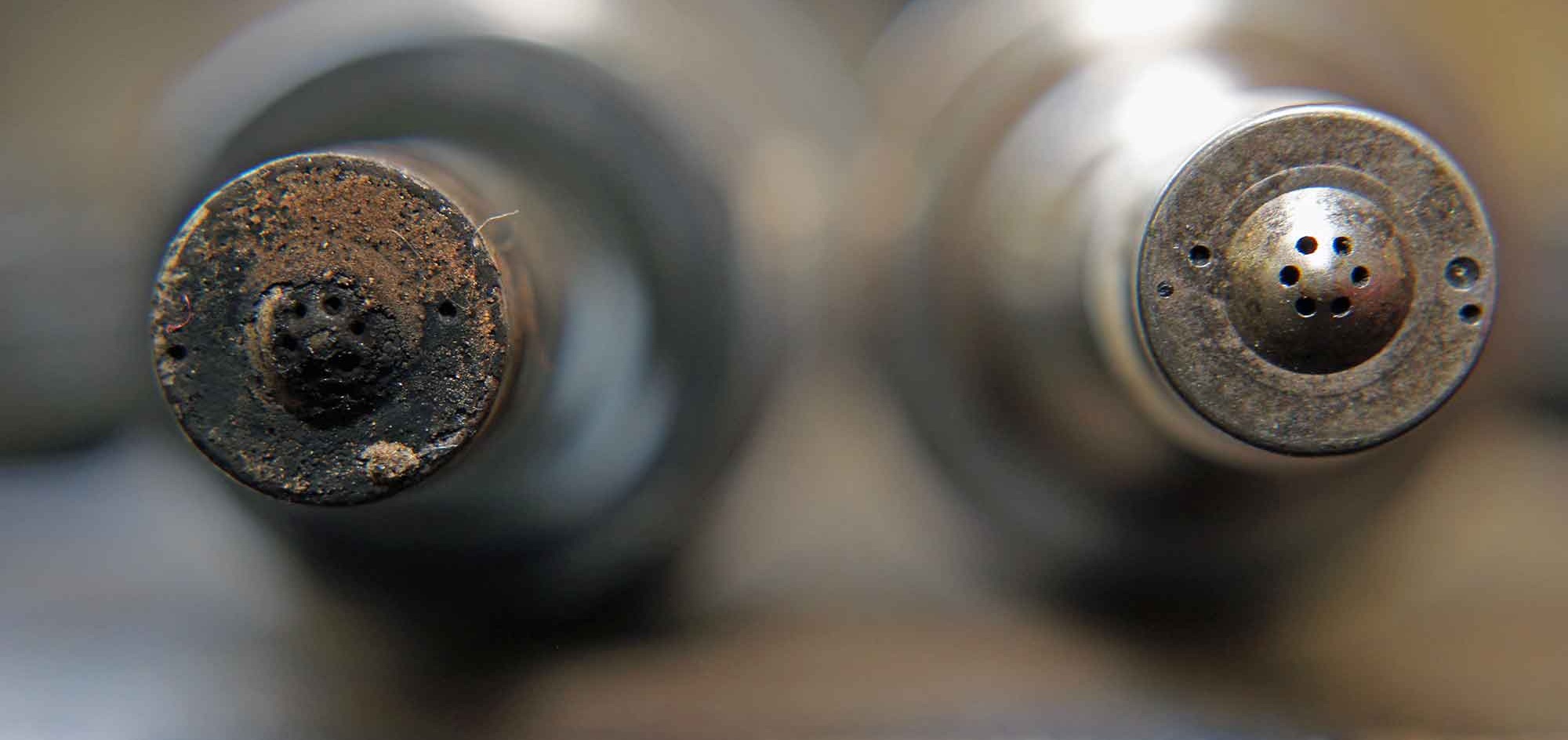

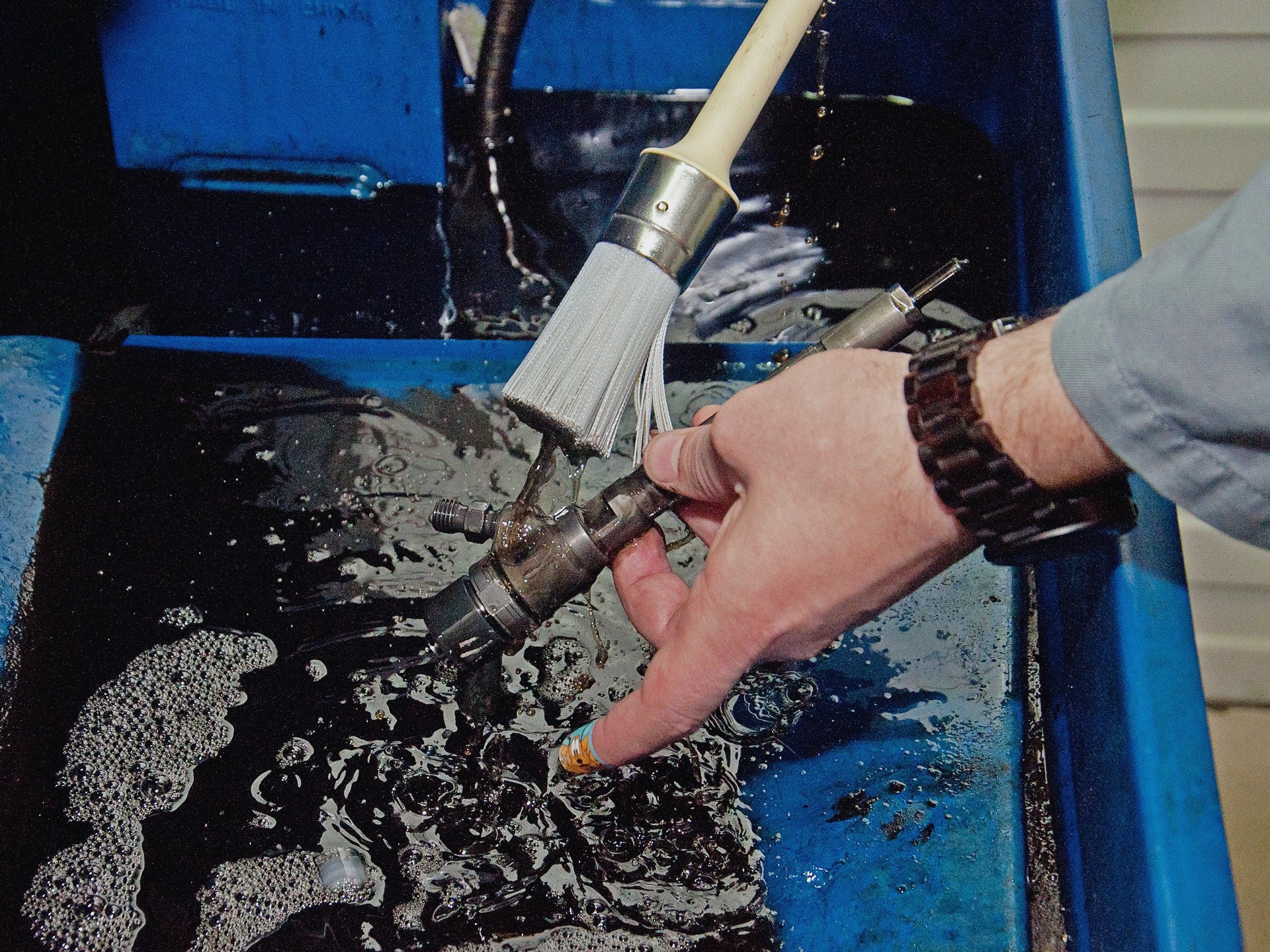

Очистка бензиновых форсунок: когда помогает, а когда это самообман

Если вы смогли проверить форсунку инжектора и увидели, что проблема в загрязнении (а не в электрической части и не в износе), тогда чистка уместна. Методов три, и у каждого свои плюсы/минусы.

Ультразвук на стенде

Самый распространенный вариант для MPI. Форсунки снимают, проверяют, затем ультразвук + обратная промывка. Плюс: реально возвращает производительность и факел при умеренных отложениях. Минус: если форсунка старая, ультразвук иногда добивает слабые места - после чистки начинается подтекание. Поэтому мастер, который обещает «после ультразвука 100% как новая» - либо новичок, либо продавец сказок.

Цена по Украине: $20-40 за комплект MPI + замена сеточек/уплотнений иногда отдельно $5-15.

Промывка на автомобиле (через установку вместо бензобака)

Ставится промывочная станция, мотор работает на спецжидкости. Удобно, когда не хочется снимать рампу. Но если ваша цель - именно проверить форсунку инжектора, этот метод слабее: вы не видите факел, не измеряете производительность, не проверяете герметичность каждой форсунки отдельно. Как сервисная процедура - допустимо, как диагностика форсунок - ограничено.

Присадки в бак

Работают? Иногда да, когда загрязнение легкое и система в целом живая. Но рассчитывать, что присадка «вылечит» форсунку, которая уже льет или недодает на 15%, наивно. В худшем случае она поднимет грязь из бака и ускорит проблемы. Я видел топливные рампы, где после активной химии забивало сеточки форсунок, и потом владелец клялся, что «раньше было лучше».

Как отличить форсунку от катушки, свечи, подсоса и компрессии

Чтобы проверить форсунку инжектора и не ошибиться, держите в голове простую логику исключения.

• Катушка/свеча: пропуски усиливаются под нагрузкой, часто есть характерный «прострел», свеча сухая, коррекции могут быть относительно нормальными. Перестановка катушки между цилиндрами часто переносит проблему.
• Подсос воздуха: коррекции в плюс, проблема часто проявляется на холостом и малых нагрузках, а при газе может улучшаться. Дымогенератор решает спор быстро.
• Компрессия/механика: постоянный пропуск на одном цилиндре, не лечится сменой катушки/форсунки. Компрессия на бензине обычно 10-14 bar (в зависимости от мотора), разброс по цилиндрам нежелателен более 10%.
• Форсунка: локальная бедная/богатая картина по одному цилиндру, свеча может быть белой (беднит) или черной/мокрой (льет), проблема иногда проявляется периодически (залипание), и часто есть жалоба на запуск/запах топлива.

Таблица: что показывает проверка и какие выводы делать

Практические кейсы: как это выглядит на реальных авто

Renault Logan/Sandero 1.6 K4M: дергается на 1500-2500 об/мин

Типичный сценарий: свечи новые, катушки проверены, ошибок иногда нет. Коррекции +8...+18%. Манометр показывает давление на грани нормы. После чистки бака и замены фильтра тонкой очистки (если он внешний) давление стабилизируется, а затем проверка бензиновых форсунок на стенде выявляет одну форсунку с недоливом 12%. После ультразвука возвращается до 3% разброса. Вывод: перед тем как проверить форсунку инжектора «по привычке», убедитесь, что насос и фильтра живые.

VW/Skoda/Audi 1.8-2.0 TSI (EA888): пропуски на холодную, запах топлива

На непосредственном впрыске если форсунка подливает, на холодном запуске мотор может троить 10-30 секунд, потом выравнивается. Свеча на проблемном цилиндре часто темнее. В логах - коррекции уходят в минус. Здесь попытки «промыть через бак» почти всегда пустая трата денег. Нормальный путь - проверить форсунку инжектора по утечке и факелу на профильном оборудовании, а заодно оценить состояние ТНВД и толкателя. Цена вопроса неприятная: диагностика/снятие/установка может выйти $120-250, но дешевле, чем катализатор за $300-800 или мотор после гидроудара бензином.

Ошибки, которые ломают форсунки и кошелек

• Менять форсунки «наугад» без проверки давления топлива и без анализа коррекций - часто меняют исправное.
• Ставить дешевые «аналоги» без совпадения номера и характеристик. Даже если разъем подходит, производительность может отличаться - получите вечные коррекции и нестабильный холостой.
• Собирать без новых уплотнений. Подсос воздуха через кольца форсунок дает бедную смесь и имитирует проблему впрыска.
• Путать очистку и ремонт. Очистка бензиновых форсунок убирает грязь, но не лечит износ иглы, трещины корпуса, деградацию пьезоэлемента.
• Игнорировать электрику. Окисленный разъем или слабая масса способны сделать «плохую форсунку» из новой.

Ресурс форсунок и что убивает их быстрее всего

По моим наблюдениям по Украине: на MPI форсунки при нормальном фильтре и более-менее чистом баке ходят 150-250 тыс. км, но первые симптомы могут появиться уже на 80-120 тыс. км. На GDI форсунки часто требуют вмешательства раньше - 60-150 тыс. км, особенно при коротких поездках и «городе».

Убивают форсунки: вода в топливе, редкая замена фильтра, езда на почти пустом баке (насос тянет грязь), сомнительные присадки, перегрев подкапотного пространства, а еще банальная экономия на уплотнениях и клипсах при сборке.

Когда проще заменить, чем пытаться спасать

Проверить форсунку инжектора можно, очистить - тоже, но есть случаи, где здравый смысл за замену:

1. Негерметичность после чистки. Если форсунка начала капать на стенде, рисковать катализатором не надо.
2. Трещины корпуса, следы коррозии или разрушение разъема.
3. Пьезофорсунки с нестабильной работой - ремонт возможен не везде, а «гаражные мастера» часто делают хуже.

По деньгам: для массовых MPI форсунка на популярные модели уровня Lanos, Logan, Octavia A5 1.6 MPI может стоить $30-80 за штуку (аналог/б.у.), оригинал обычно $90-160. Для TSI/GDI цены выше, и там особенно важно попасть в правильный номер и калибровку.

Мини-инструкция: как действовать владельцу, если цель - точно проверить форсунку инжектора

Если вы новичок и хотите максимум результата без лишних трат, действуйте последовательно:

Шаг 1 - сканер и данные: ошибки, коррекции, пропуски.

Шаг 2 - исключить очевидное: свечи, катушки (перестановкой), подсос воздуха (визуально и по коррекциям), давление топлива (манометр на MPI, параметры на GDI).

Шаг 3 - локализация цилиндра: тест баланса/счетчики пропусков.

Шаг 4 - если все ведет к впрыску: снять и сделать проверку бензиновых форсунок на стенде (герметичность, факел, производительность) с отчетом «до/после».

Шаг 5 - после работ: сброс адаптаций (где требуется), контроль коррекций на прогретом моторе, короткий тест-драйв в разных режимах.

Из мастерской: если вам предлагают «просто промыть форсунки» без замера производительности и без проверки на подтекание - это не диагностика форсунок. Это услуга «на удачу». Иногда везет, но чаще клиент возвращается.

FAQ: частые вопросы

Можно ли проверить форсунку инжектора без снятия с мотора на 100%?

На 100% - нет. Без снятия вы можете сильно сузить круг подозреваемых: коррекции, баланс цилиндров, импульсы, давление. Но факел распыла и герметичность корректнее оценивать на стенде.

Поможет ли очистка бензиновых форсунок, если машина троит?

Поможет, если причина именно в загрязнении и нет механических/электрических дефектов. Если пропуск от катушки или компрессии - чистка ничего не изменит. Поэтому сначала проверить форсунку инжектора косвенными методами и исключить остальные причины.

Как часто делать профилактику?

Профилактическая проверка бензиновых форсунок на MPI разумна раз в 60-100 тыс. км, особенно если расход вырос или появились рывки. На GDI профилактика сложнее и дороже, там чаще ориентируются по симптомам и данным сканера.

Что выбрать - чистка или замена?

Если форсунка держит герметичность и просто «просела» по производительности - чистка обычно оправдана. Если течет, имеет сильный разброс или электрический дефект - чаще замена. Нормальный сервис сначала предлагает проверить форсунку инжектора и показать цифры, а не продавать детали по ощущениям.

Финальная мысль механика

Форсунка - это не мистическая деталь, а узел, который можно измерить. Если вы хотите проверить форсунку инжектора правильно, не гонитесь за «быстрыми промывками» и чудо-присадками. Сканер + давление + логика исключения + стенд (когда нужен) дают результат. А результат в нашем деле - это мотор, который заводится с пол-оборота, ровно работает и не жрет лишние литры.

Материал ориентирован на бензиновые системы MPI и GDI, актуален для условий эксплуатации в Украине и типового качества топлива.
