Как правильно отрегулировать ручной тормоз: пошаговая инструкция для тросового и «электронного» стояночного

Потому что «держит» - это не критерий. Критерий - держит стабильно, без перекоса, в нужном диапазоне хода и не греет тормоза после отпускания. В реальной эксплуатации по Украине (пыль, соль, лужи, перепады температуры) тросы закисают, механизмы самоподвода в барабанах устают, суппорты на дисковых задних тормозах подклинивают. Итог один: приходится отрегулировать ручной тормоз, иначе вы получаете либо «рычаг до потолка», либо вечное подтормаживание, запах феродо и ускоренный износ.

Из «гаражной» практики: на Renault Megane III и Fluence (двигатели K4M/К9К) владельцы часто жалуются, что стояночный «слабый». В 50% случаев проблема не в тросе, а в задних механизмах: самоподвод в барабанах не доводит колодки, или рычаг ручника на суппорте не возвращается из-за грязи. На VAG (Golf VII, Octavia A7, моторы EA211/EA888) с задними дисковыми - классика жанра: трос целый, а суппорт с ручниковым механизмом подзакис. И вы можете сколько угодно пытаться отрегулировать ручник гайкой - толку будет мало, пока не приведёте в порядок «железо» на колесе.

Как устроен ручник: трос, барабан, дисковый суппорт и EPB

1) Классический тросовый стояночный тормоз

Схема простая: рычаг в салоне (или педаль), уравнитель, два троса к задним колесам, и исполнительный механизм - либо отдельные колодки в барабане, либо рычаг на заднем суппорте, который через винтовую пару поджимает поршень. Чтобы отрегулировать ручной тормоз правильно, важно понимать: регулировка троса - это последняя стадия. Сначала делается базовая регулировка колодок/механизма, проверяется свободный ход, возврат пружин, состояние тросов и опор.

2) Барабанные тормоза с самоподводом

В барабанах часто стоит самоподвод (храповик/распорная планка). Он должен компенсировать износ накладок. Когда он закисает, водитель тянет рычаг всё выше и выше, пытаясь отрегулировать ручной тормоз одной гайкой, а колодки так и остаются далеко от барабана. В результате - огромный ход, слабое удержание на уклоне, при этом рабочий тормоз тоже «длинный».

3) Задние дисковые с механическим ручником (рычаг на суппорте)

Здесь частая ошибка - пытаться отрегулировать ручной тормоз, не убедившись, что поршень суппорта правильно ввернут/установлен после замены колодок. На многих суппортах поршень не «вдавливается», а вкручивается специнструментом. Если сделать это неправильно - ручник становится непредсказуемым: сегодня держит, завтра нет, послезавтра подклинивает.

4) Электронный стояночный тормоз (EPB)

EPB - это либо электромоторы на суппортах, либо центральный привод с тросами (реже). На уровне пользователя «отрегулировать ручной тормоз» как раньше часто нельзя: система сама выбирает усилие. Но обслуживать всё равно нужно: состояние колодок, направляющих, суппортов, правильный сервисный режим при замене. Маркетинговая легенда про «не требует обслуживания» - удобная сказка. Реальность: суппорт клинит так же, как и на механике, а ремонт дороже.

Симптомы, что пора отрегулировать ручной тормоз (или чинить, а не крутить гайки)

Если вы хотите отрегулировать ручной тормоз «по уму», сначала диагностируйте. Вот признаки, которые я считаю рабочими в гаражной практике:

• Ход рычага стал заметно больше, а удержание на уклоне ухудшилось (обычно износ колодок/неработающий самоподвод/растянутые тросы).
• Перекос: одно колесо держит, второе - нет (заклинивший трос в оболочке, закисший рычаг суппорта, разный износ механизмов).
• Подтормаживание после отпускания - греются задние диски/барабаны, расход топлива растёт, появляется запах (перетянули регулировку, не возвращается рычаг суппорта, трос «живёт своей жизнью»).
• Зимой ручник прихватывает/не отпускает (влага в оболочке, замёрзший трос, грязь в механизме).
• После замены колодок/дисков ручник «пропал» или стал слишком тугим (не выставили базовую регулировку, неверно собрали суппорт, поршень не вкручен).

Нормы по количеству «щелчков» отличаются, но ориентиры такие: для многих легковушек 3-6 щелчков до уверенного удержания, максимум 7-9. Однако цифры - вторичны. Главное - момент срабатывания, отсутствие подтормаживания и симметрия по колесам.

Инструменты и подготовка: без этого не получится отрегулировать ручник точно

Минимальный набор:

• домкрат;
• подпорки (козлы);
• ключ для колес;
• фонарь;
• плоскогубцы;
• проникающая смазка;
• щётка по металлу.

Желательно:

• динамометрический ключ для колес;
• измеритель усилия на рычаге (редко у кого есть);
• индикатор температуры/пирометр (для проверки подтормаживания).

Безопасность: машина на передаче/«P», колёса подпереть башмаками, работать на ровной площадке. Если вы собираетесь реально отрегулировать ручник, а не «на глаз», поднимайте заднюю ось целиком, чтобы оценить равномерность вращения и момент схватывания.

Ключевой принцип: сначала база, потом регулировка троса

Самая частая ошибка новичков - подтянуть гайку уравнителя, добиться «короткого рычага» и радоваться. Через неделю - перегрев, синие диски, запах, износ колодок до металла. Поэтому алгоритм такой:

1. состояние механики на колёсах,
2. свободный ход рычагов/самоподвод,
3. тросы, и только потом - попытка отрегулировать ручной тормоз по ходу.

Пошаговая инструкция: как отрегулировать ручной тормоз на тросовой системе

Ниже - универсальная процедура, которая подходит для большинства авто: Toyota Corolla E150, Hyundai Elantra MD, VW Passat B7, Skoda Octavia A5/A7, Ford Focus 2/3, Renault Megane 2/3 и т.д. Место регулировки отличается: под центральной консолью в салоне, под днищем возле рычага, либо у задней балки/туннеля.

1. Проверка хода и возврата. Полностью отпустите рычаг. Поднимите заднюю ось. Колёса должны крутиться свободно без шуршания. Если уже есть трение - сначала устраняйте причину, иначе вы не сможете корректно отрегулировать ручник.
2. Осмотр тросов. Проверьте оболочки, пыльники, места входа в щит/суппорт. Ржавчина, разлохмачивания, «тугой» ход - трос под замену, регулировкой не лечится.
3. Проверка исполнительного механизма на колесе. Для барабанов - снимите барабан, оцените толщину накладок, работу самоподвода, состояние пружин. Для дисковых - убедитесь, что рычаг ручника на суппорте возвращается до упора, а трос не держит его «на весу».
4. Базовая регулировка колодок (если предусмотрено). В барабанах выставьте минимальный зазор: барабан должен надеваться без борьбы, но при вращении - едва заметный равномерный контакт. Это база, без которой пытаться отрегулировать ручной тормоз бессмысленно.
5. Сброс натяжения троса. Перед финальной настройкой ослабьте регулировочную гайку уравнителя так, чтобы тросы имели небольшой свободный ход, а рычаги на суппортах/щитах были в упоре.
6. Регулировка натяжения. Подтягивайте гайку постепенно, по 1-2 оборота, проверяя: (а) на каком щелчке начинается уверенное подтормаживание колёс, (б) одинаково ли схватывают левое и правое колесо. Цель - получить уверенное удержание на 3-6 щелчках (ориентир), без трения при полностью отпущенном рычаге.
7. Контроль на уклоне. На безопасной площадке проверьте удержание на уклоне 10-12% (типичный крутой двор/паркинг). Машина должна стоять без «ползучести». Если для этого надо тянуть рычаг до 10-12 щелчков - значит, вы не смогли правильно отрегулировать ручной тормоз, и проблема глубже (колодки, барабаны, суппорты, тросы).
8. Финальная проверка на перегрев. Проедьте 3-5 км без активных торможений, остановитесь и осторожно оцените температуру задних дисков/барабанов. Сильный нагрев без причин = перетянуто или клинит механизм.

Нормативы и цифры, на которые можно опираться

Производители любят писать расплывчато, но практика и сервис-мануалы сходятся в логике. Вот усреднённые ориентиры, чтобы отрегулировать ручной тормоз не «на слух»:

Если вы стараетесь отрегулировать ручной тормоз и не попадаете в эти рамки, не ломайте резьбу на уравнителе. Значит, требуется ремонт.

Барабанные задние тормоза: как отрегулировать ручной тормоз правильно и не мучиться

На барабанах настройка почти всегда двухэтапная. Первый этап - колодки к барабану, второй - трос. Если сделать наоборот, вы получите большой ход и слабое усилие, даже если сумеете отрегулировать ручник так, что рычаг станет «коротким».

Что обычно мешает

1. Изношенный барабан с большой выработкой. Новый комплект колодок в «овальный» барабан работает плохо: контакт неравномерный, ручник слабее.
2. Закисший самоподвод.
3. Неправильная сборка пружин (да, это происходит постоянно).

Если барабан снимается с боем, а потом вы едва надеваете его обратно - значит, колодки разведены неправильно или есть бортик. Стачивать бортик без понимания размеров - сомнительная экономия. Средняя цена барабана на массовые модели в Украине: $25-70 за штуку (аналог), оригинал дороже. Работа по обслуживанию барабанов и попытке отрегулировать ручной тормоз «как надо» на СТО обычно стоит 800-2000 грн за ось без учёта запчастей.

Задние дисковые с механическим ручником: регулировка троса и состояние суппорта

На дисковых ручник часто «умирает» не потому, что надо отрегулировать ручной тормоз, а потому что механизм в суппорте не возвращается. Внешне это выглядит так: вы отпустили рычаг, а рычажок на суппорте стоит не в упоре. Причины: коррозия оси, порванный пыльник, закисшая пружина, трос клинит в оболочке.

Как проверить суппорт без спецстенда

Отсоедините трос от рычага суппорта (обычно фиксатор/скоба). Дальше рукой проверьте, возвращается ли рычаг к упору и насколько он тугой. Если рычаг «дубовый» - можно хоть сто раз пытаться отрегулировать ручник, но усилие будет нестабильным. Нормальный суппорт с рабочим механизмом отрабатывает одинаково слева и справа.

Что делать, если клинит

Локальная смазка снаружи иногда помогает на пару месяцев - но это косметика. Правильное решение: ремонт/замена суппорта или ремкомплект механизма, если он доступен. По цене: ремкомплект на популярные модели $10-30, восстановленный суппорт $40-90, новый $90-200. Работа по замене/ремонту с прокачкой - ориентир 1200-3000 грн за сторону. И только после этого есть смысл снова отрегулировать ручной тормоз.

Где находится регулировка и как к ней добраться (типовые места)

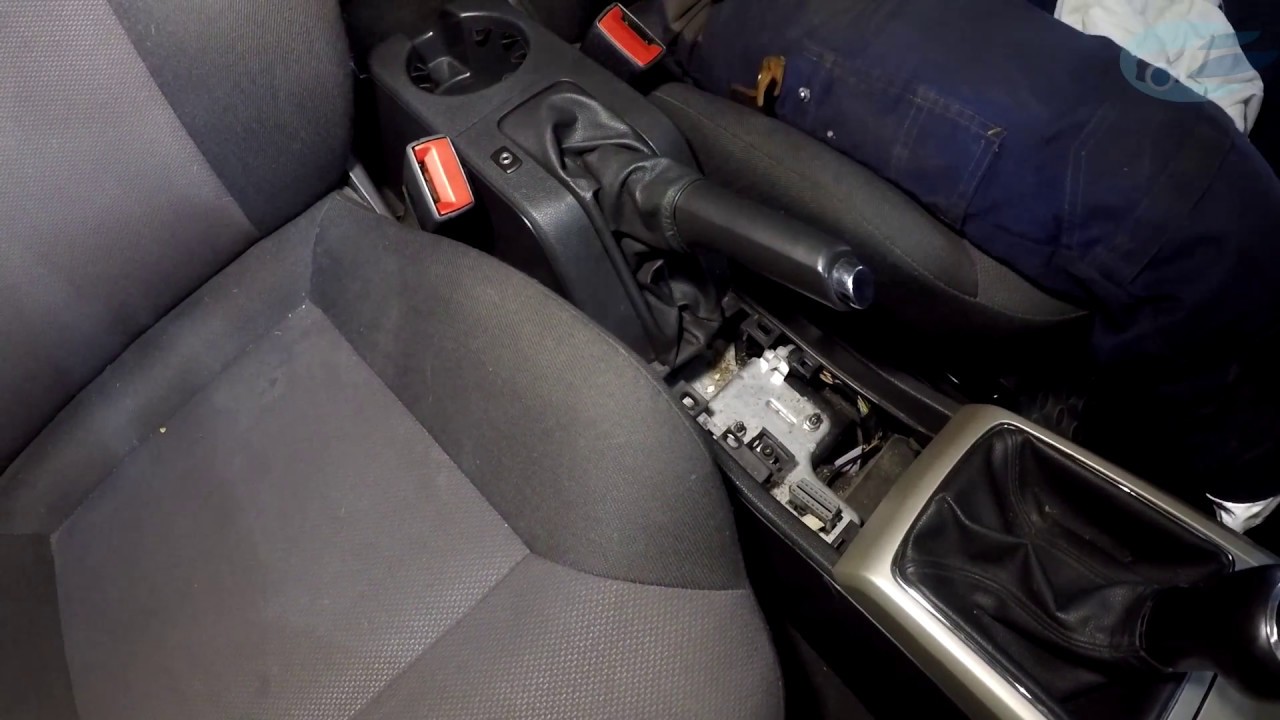

1. Под центральной консолью: часто на японцах/корейцах и части европейцев. Снимается кожух ручника, открывается доступ к гайке/двум гайкам на шпильке уравнителя.
2. Под днищем: регулировочный узел на кронштейне тоннеля или возле задней балки. Там всё в грязи - без щётки и проникающей смазки пытаться отрегулировать ручник - значит сорвать резьбу.
3. Регулировка в барабане: колесо снято, через отверстие (если предусмотрено) крутится звёздочка самоподвода.

EPB (электронный ручник): можно ли «отрегулировать ручной тормоз» самому?

Слово «отрегулировать» тут условное. На большинстве EPB нет гайки натяжения, как на тросе. Система сама подводит колодки, а ваша задача - обеспечить правильную механику и сервисный режим при работах. На VAG, BMW, Volvo, Mazda с EPB при замене колодок требуется ввести систему в сервисный режим (часто через диагностический сканер; иногда комбинацией кнопок, но не всегда). Если этого не сделать - можно повредить редуктор в суппорте. Ремонт одного EPB-суппорта может легко выйти в $150-400, и это уже не про то, как отрегулировать ручник, а про то, как не попасть на деньги.

Проверка EPB после обслуживания: отсутствуют ошибки, суппорты равномерно зажимают, колёса не подтормаживают после отпускания. Если подтормаживает - причина обычно в направляющих/поршнях/колодках, а не в «настройке».

Чек-лист: перед тем как отрегулировать ручной тормоз, ответьте на эти вопросы

1. Колёса свободно вращаются при полностью отпущенном рычаге?
2. Рычаги на суппортах стоят в упоре?
3. Тросы ходят легко, без «ступенек»?
4. Колодки/накладки живые, без отслоений?
5. Для барабанов - самоподвод работает?
6. После регулировки нет перегрева?

Если хотя бы на один пункт ответ «нет» - вы не столько пытаетесь отрегулировать ручник, сколько маскируете неисправность натяжением троса.

Плюсы и минусы «подтянуть трос» как быстрого решения

Плюсы: быстро (15-40 минут), дёшево (0 грн своими руками), иногда реально помогает при умеренном износе. Минусы: легко перетянуть и получить подтормаживание, не решает перекос, не лечит закисший суппорт и мёртвый самоподвод. Я скептически отношусь к советам «просто подтяни гайку» - это работает ровно до первого перегрева или до первой зимы.

Частые ошибки, из-за которых не получается отрегулировать ручной тормоз

• Ошибка №1: регулировать трос при изношенных колодках «в ноль».
• Ошибка №2: пытаться отрегулировать ручник, когда один трос закис - вы получите перекос.
• Ошибка №3: игнорировать базовую регулировку барабанов.
• Ошибка №4: после замены задних колодок на дисковых не выполнить правильную установку поршня (вкручивание).
• Ошибка №5: проверять только щелчки и не проверять нагрев после отпускания.

Когда регулировка бессмысленна: признаки, что нужен ремонт

Если вы пытаетесь отрегулировать ручной тормоз, а гайка уже почти на конце резьбы; если тросы ржавые и «пружинят»; если рычаг на суппорте не возвращается; если барабан с сильной выработкой; если ручник держит только на 10-12 щелчках - это не регулировка, это диагноз. Замена тросов на массовые модели обычно стоит $15-60 за трос (аналог), работа 1000-2500 грн в зависимости от сложности (некоторые кузова требуют частичного разбора салона/теплозащит). И после ремонта уже нормально получится отрегулировать ручник.

Практика: как я делаю на типичных авто

«Если ручник стал длинным - я первым делом лезу к задним механизмам, а не к уравнителю. В 7 случаях из 10 проблема не в гайке, а в том, что железо на колесе не отрабатывает как должно. Регулировка - финальная настройка, а не лечение».

На Ford Focus 2 с барабанами я обязательно очищаю и смазываю (точечно, без фанатизма) опорные точки колодок и проверяю самоподвод - иначе не получится отрегулировать ручной тормоз надолго. На Octavia A5 с задними дисковыми я проверяю возврат рычага суппорта и свободный ход троса: часто трос живой, а рычаг суппорта закис. На Megane 3 я смотрю на равномерность: левый/правый тросы любят работать по-разному из-за условий прокладки.

Короткая памятка по эксплуатации (чтобы регулировать реже)

Используйте ручник регулярно, но с головой. После мойки зимой не оставляйте авто на ручнике, если есть риск замерзания - лучше передача/«P» и упор колёс. Раз в сезон полезно проверить, не подтормаживают ли задние колёса. Если чувствуете запах или машину «тупит» - не пытайтесь срочно отрегулировать ручной тормоз, сначала убедитесь, что он полностью отпускает.

Если вам нужна идеальная точность - ориентируйтесь не на «щелчки», а на механику: свободный ход, симметрия, отсутствие перегрева. Тогда отрегулировать ручник получится один раз и надолго, а не как обычно - «подтянул и забыл до дыма из колёс».
