Как проверить давление в топливной системе: практическая инструкция, нормы, ошибки и реальные причины неисправностей

Половина «диагностик по ощущениям» начинается с фразы: «что-то тяга пропала, наверное свечи». А на практике очень часто виновато давление в топливной системе - не «в целом топливо плохое», не «мозги глючат», а именно реальная цифра на манометре/сканере. Низкое давление в топливной системе даёт бедную смесь, провалы, детонацию, перегрев выпускных клапанов. Высокое давление в топливной системе на возвратных системах может заливать, убивать катализатор, разжижать масло бензином. На дизеле неправильное давление в топливной системе (в рампе Common Rail) обычно заканчивается ошибками по регулятору/дозатору и дорогими форсунками.

Производители любят обещать «необслуживаемые модули» и «ресурс насоса на весь срок службы». В гаражной реальности по Украине «весь срок службы» часто заканчивается после 120-180 тыс. км на бензине и 150-250 тыс. км на дизеле, особенно если фильтр в баке забит, а заправки - лотерея. Поэтому измерить давление в топливной системе - это не «лишняя заморочка», а быстрый способ понять, куда копать: насос, фильтр, регулятор, обратный клапан, подсос воздуха, форсунки или уже электрика/ЭБУ.

Что именно мы измеряем: низкое давление и высокое давление

Фраза «проверь давление» без уточнений - пустая. В современных авто может быть два контура:

1. Низкое давление в топливной системе (подача из бака к мотору): электронасос в баке/на магистрали, фильтр, регулятор (в модуле или на рампе), иногда датчик. Здесь типично 3-6 бар на бензине и около 2-6 бар на подаче к ТНВД у бензиновых GDI/дизеля (зависит от конструкции).
2. Высокое давление в топливной системе (GDI/FSI/TFSI, Common Rail): на бензиновых прямого впрыска (например, VW/Audi EA888 TSI, Mazda Skyactiv-G) работает ТНВД на распредвале и топливная рампа высокого давления; на дизеле - ТНВД и рампа Common Rail. Там уже десятки/сотни бар: условно 50-200 бар на бензиновом GDI и 250-1800+ бар на дизеле в зависимости от режима.

Дальше в статье я покажу, как проверить давление топлива для обоих случаев, чем мерить, куда подключаться, какие цифры считать нормой, и как интерпретировать результаты.

Типовые симптомы, когда давление в топливной системе нужно мерить, а не «угадывать»

Если вы узнаёте свою ситуацию - не тратьте время на «замену всего подряд». Измерение давления в топливной системе даст направление за 10-30 минут.

• Плохой запуск после ночной стоянки или после 10-20 минут простоя (падает остаточное давление).
• Провалы при резком газе, особенно на 2-3 передаче.
• Потеря мощности на высоких оборотах, ощущение «не едет после 3500-4500».
• Ошибки по бедной/богатой смеси, пропускам зажигания, давлению топлива (P0087/P0088, P0171/P0172 и т.п.).
• Рывки под нагрузкой на трассе, когда насос перегревается или фильтр уже «на грани».
• Нестабильный холостой ход (не всегда, но бывает при плавающем давлении).

И да: «машина начала больше жрать» - это тоже повод. Неправильное давление в топливной системе может вести к коррекциям смеси и перерасходу, а ещё к тому, что вам продадут «чистку форсунок ультразвуком» за $60-120, хотя проблема - в модуле насоса или регуляторе.

Инструменты: чем реально проверяют давление в топливной системе

Есть три рабочих подхода - от «гаражного» до профессионального. Выбор зависит от типа двигателя и наличия датчика.

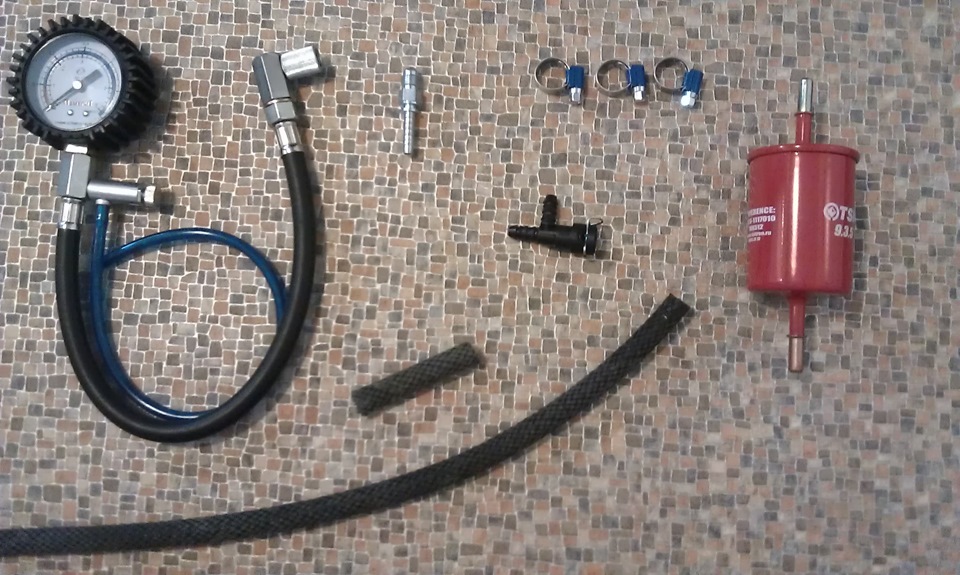

1) Манометр низкого давления (бензин)

Это базовый инструмент. Нормальный комплект с шлангами, переходниками и клапаном сброса стоит в Украине в среднем $25-70. Для точности берите шкалу 0-6 или 0-10 бар, а не 0-20: погрешность будет меньше. Через него вы напрямую видите давление топлива на рампе/магистрали и можете наблюдать падение после остановки.

2) Диагностический сканер (OBD) и параметры Fuel Rail / Low Pressure

На многих авто есть датчик низкого давления и/или датчик давления в рампе. Сканер (ELM327 + нормальное приложение или профессиональный прибор) позволяет увидеть заданное и фактическое давление топлива в динамике. Но скепсис здесь оправдан: показания датчика - это то, что «думает» датчик, а не то, что реально в магистрали. Датчик может врать, проводка может давать наводки, а ЭБУ - «усреднять». Я использую сканер как быстрый ориентир, а манометр - как контроль.

3) Манометр/датчик высокого давления (GDI/дизель)

Высокое давление в топливной системе - зона повышенного риска. На дизеле Common Rail в рампе могут быть сотни бар даже на запуске, а на бензиновом GDI - десятки/сотни бар. Подключение механического манометра возможно только с правильными адаптерами и пониманием процедуры. В бытовых условиях чаще используют сканер и контроль низкого давления до ТНВД.

Безопасность: топливо не прощает ошибок

Перед тем как проверять давление в топливной системе, запомните простое: бензин и дизель - это не «вода под капотом». Бензин легко воспламеняется, а высокая форсунка/рампа на дизеле может «впрыснуть» топливо под кожу. Работайте на улице или в хорошо проветриваемом боксе. И если видите трещины на шлангах/быстросъёмах - сначала замените, потом меряйте.

Из практики: самый частый «пожар» в гараже - не от сварки, а от проверки топлива с плохим хомутом и искрой от щёток вентилятора/генератора. Экономия $5 на нормальном шланге - глупая лотерея.

Нормы: какое давление в топливной системе считать правильным

Точные значения смотрят по мануалу конкретного авто, но чтобы вы понимали порядок цифр, вот рабочие ориентиры по массовым моделям и моторам.

Если вам кто-то говорит «на всех машинах должно быть 3 бара» - можете смело делить его компетенцию на два. Давление топливна зависит от схемы, мотора, регулятора, даже от температуры топлива.

Где подключаться: контрольные точки для измерения давления в топливной системе

Способ подключения зависит от конструкции.

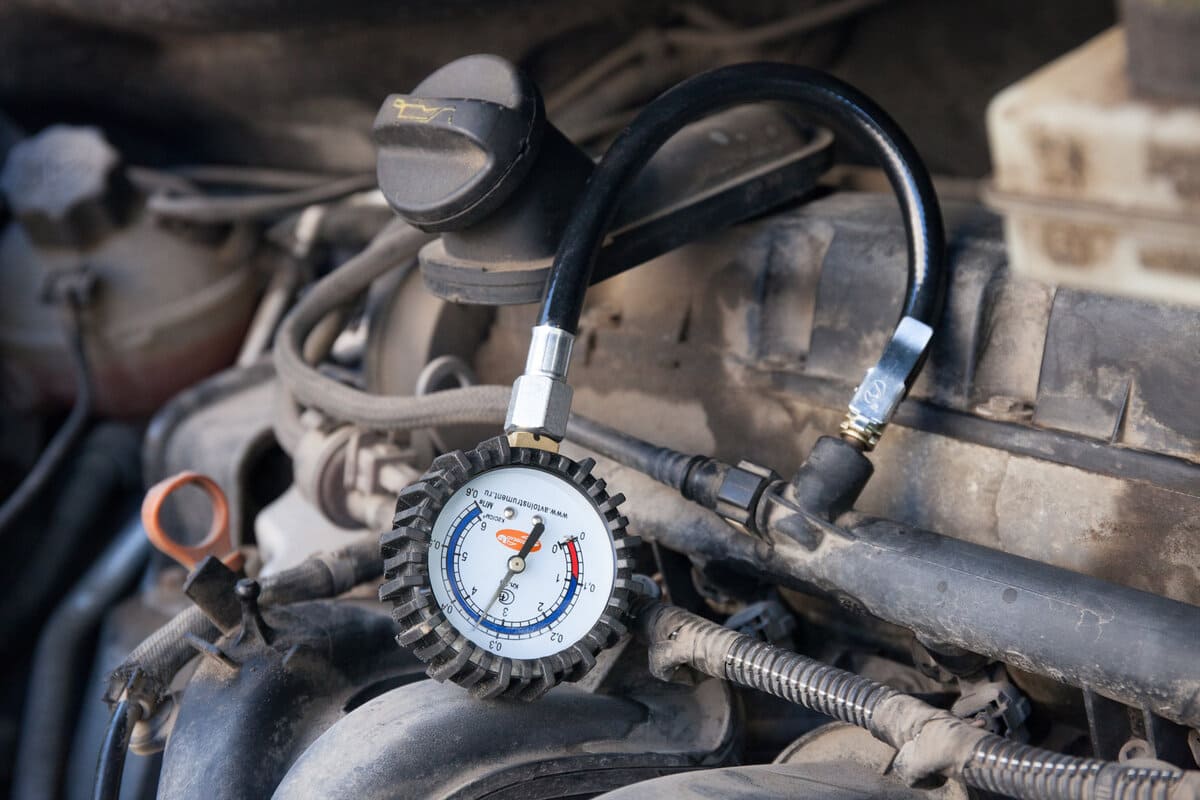

1) Штуцер (Schrader) на топливной рампе

На многих бензиновых моторах старших поколений на рампе есть сервисный штуцер как на колесах. Это самый удобный вариант: накручиваете шланг манометра и смотрите давление топлива. Примеры, где часто встречается: часть моторов Ford Zetec, некоторые GM/Opel старых лет, ряд японцев 90-х-2000-х.

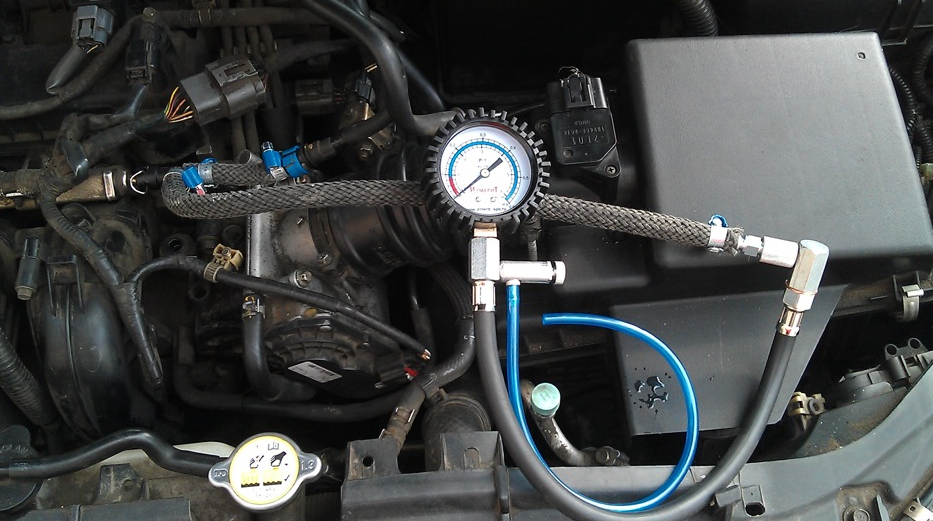

2) Врезка в подающую магистраль через тройник/переходник

На большинстве современных безвозвратных систем штуцера нет. Тогда ставится переходник в разрыв быстросъёма на подаче к рампе. Важно подобрать правильный тип коннектора (например, 6/8/10 мм, «европейский» или «американский» стандарт).

3) На модуле насоса/фильтра (в баке или под днищем)

Иногда проще контролировать давление в топливной системе до фильтра и после фильтра, особенно если подозрение на забитый фильтр. На части авто фильтр стоит под днищем (например, многие VAG старых поколений), на части - встроен в модуль в баке.

Пошаговая инструкция: как проверить давление в топливной системе на бензиновом MPI манометром

Это самый частый запрос. Делайте по шагам - без «сейчас откручу шланг, посмотрю струю» (так делают только до первого ожога и пожара).

1. Снимите давление. Самый аккуратный способ: вытащить предохранитель/реле бензонасоса, завести двигатель и дать ему заглохнуть. Потом ещё раз коротко покрутить стартером 2-3 секунды. Так вы снизите остаточное давление топлива.
2. Подключите манометр к штуцеру на рампе или через переходник в разрыв подачи. Проверьте хомуты/фиксаторы.
3. Включите зажигание (не заводя). Насос обычно прокачивает 2-3 секунды. Зафиксируйте «прайм»-значение: это первое давление топливна.
4. Запустите двигатель. Смотрите давление на холостом ходу. Дайте поработать 1-2 минуты, чтобы стабилизировалось.
5. Дайте кратковременный газ до 2500-3500 об/мин. Отслеживайте реакцию: не должно быть резких провалов давления.
6. Проверка под нагрузкой. Идеально - тест на ходу с закреплённым манометром (только если вы понимаете риски и умеете безопасно вывести шланг). В гаражных условиях можно имитировать нагрузку частично: включить передачу на АКПП (D) с удержанием тормоза или включить потребители (фары, обогрев) - но это лишь косвенно.
7. Проверка удержания. Заглушите двигатель и наблюдайте, как падает давление в топливной системе за 1, 5, 10 минут. Быстрое падение - отдельная неисправность (клапан, форсунка, регулятор).

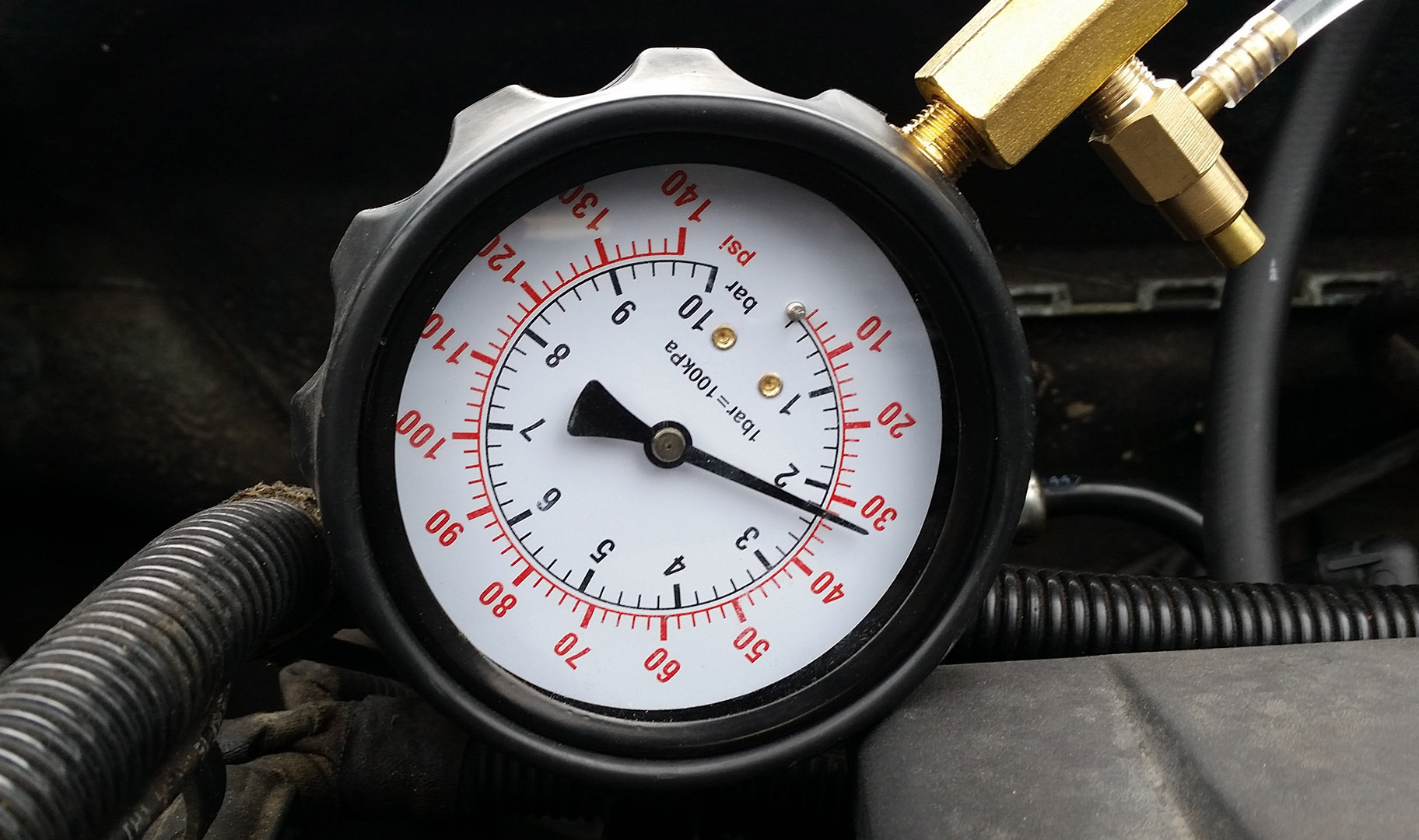

Как читать результаты: диагностика по цифрам, а не по эмоциям

Одно измерение мало. Правильная проверка давления в топливной системе - это набор режимов: прайм, холостой ход, газ/нагрузка, удержание после остановки.

Сценарий A: низкое давление в топливной системе всегда

Если на прайме и на холостом давление ниже нормы (например, вместо 3.8-4.2 бар вы видите 2.5-3.0 бар на безвозвратной системе), причины чаще всего такие:

• Насос умирает. Износ щёток/коллектора, перегрев, грязь. На многих авто насос начинает «проседать» под нагрузкой раньше, чем окончательно умрёт. По цене: насос/вставка - обычно $25-120 (в зависимости от бренда и модели), работа по замене - 800-2500 грн если лезть через лючок, и дороже, если снимать бак.
• Фильтр забит. На машинах, где фильтр меняется отдельно, его ресурс по Украине часто 30-60 тыс. км, даже если в мануале написано 90-120 тыс. км. Забитый фильтр даёт падение давления в топлива под газом и «голодание» на верхах. Фильтр стоит $8-35, работа - 400-1200 грн.
• Подсос воздуха/неплотность на участке до насоса (реже) или после насоса (чаще на быстросъёмах). Внешне может быть сухо, но давление в топливной системе «гуляет».

Сценарий B: на холостом нормально, но проседает при газе

Классика: на ХХ манометр показывает «почти норму», но при резком открытии дросселя давление в топливной системе падает и машина делает провал. Это почти всегда производительность насоса/забитый фильтр/пережатая магистраль. Иногда виновата электрика: падение напряжения на насосе из-за окисленных контактов массы или реле. Я видел Renault Logan 1.6 K4M, где проблема была не в насосе: на колодке насоса под нагрузкой было 10.8 В вместо 13.8-14.2 В - и давление в топливной системе «плавало». Чистка контактов и замена реле за 300 грн решила то, что хотели лечить заменой модуля за $150.

Сценарий C: давление выше нормы

Высокое давление в топливной системе на возвратной системе чаще всего означает заклинивший регулятор или пережатую обратку. На безвозвратной - неверная работа регулятора в модуле или ошибка датчика (если контроль электронный). Симптомы: запах бензина из выхлопа, чёрные свечи, высокий расход, разжижение масла. Диагноз подтверждается не только манометром: смотрите топливные коррекции и состояние масла.

Сценарий D: быстро падает остаточное давление после глушения

Если вы заглушили двигатель, а давление в топливной системе падает почти в ноль за минуту - дальше два вопроса: куда уходит?

1. В бак через обратный клапан насоса или регулятор. Тогда обычно есть проблемы с запуском «после стоянки» - нужно дольше крутить, пока система снова накачает.
2. В цилиндры через негерметичную форсунку. Тут часто будет запах топлива, возможный гидроудар (редко, но опасно), разбавление масла. Проверка - отдельная: свечи, эндоскоп, контроль утечек. В этом сценарии одно лишь давление топлива не отвечает на всё, но чётко показывает, что удержания нет.

Проверка давления в топливной системе на бензиновом GDI/TSI: что мерить и как не наделать глупостей

На прямом впрыске два критичных параметра: низкое давление в топливной системе до ТНВД и высокое давление в топливной системе в рампе. Маркетинг любит рассказывать про «умные насосы» и «адаптивную подачу», но физика простая: если низкая сторона не даёт стабильные 4-6 бар, высокое давление не будет держаться при разгоне, и ЭБУ начнёт резать мощность.

Практика по VAG 2.0 TSI EA888 (Mk2/Mk3) и похожим: на сканере сравнивайте заданное и фактическое. На холостом давление топлива в системе по высокому контуру часто в районе 50-60 бар, под нагрузкой уходит к 120-180 бар. Если под газом фактическое стабильно ниже заданного - ищите причину: низкая сторона, толкатель/кулачок ТНВД, клапан регулирования, утечки через форсунки.

Отдельная «гаражная» история - износ толкателя ТНВД на некоторых моторах VAG: пока не померяете давление топлива в динамике и не посмотрите фактические отклонения, можно бесконечно менять свечи/катушки.

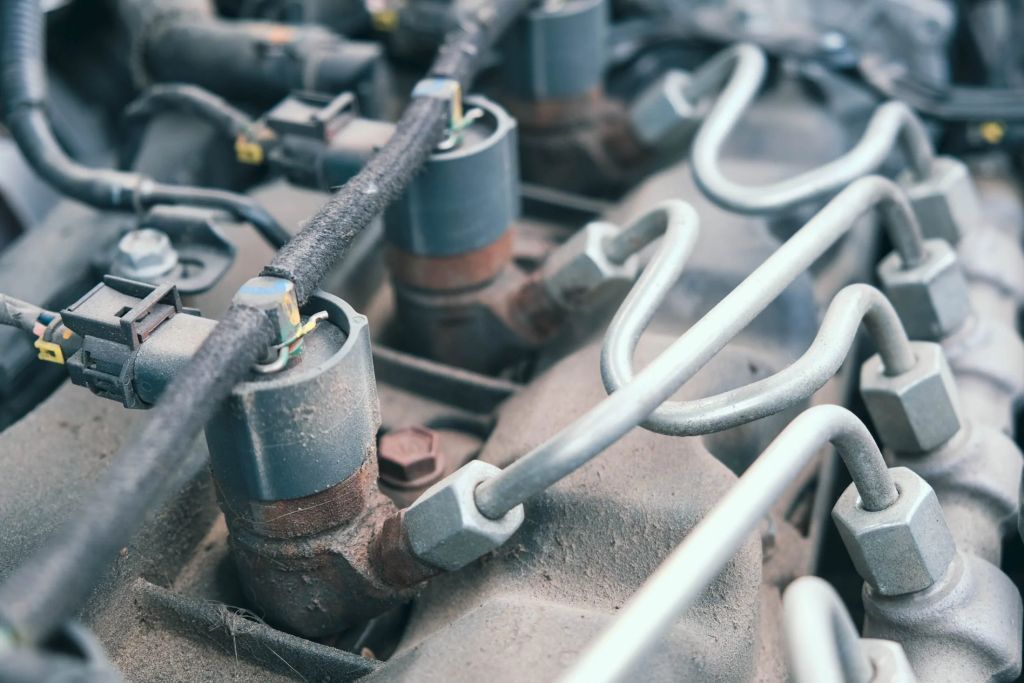

Проверка давления в топливной системе на дизеле Common Rail: что реально проверяет владелец

На дизеле механическим манометром в рампу лезть без оборудования не нужно. Рабочий путь для владельца/мастера - сканер + проверка низкой стороны (если конструкция позволяет) и тесты утечек форсунок в обратку.

Что смотреть по сканеру: фактическое давление в топливной системе в рампе на старте и на холостом. Если мотор долго крутит и не заводится, а давление не набирает условные 250-350 бар (зависит от системы) - ищите утечки, регулятор, дозатор на ТНВД, подсос воздуха, слабую подкачку.

По ценам: ремонт/замена регулятора давления или дозатора на ТНВД - обычно $60-250 за деталь (сильно зависит от марки), работа - 1000-4000 грн. Форсунка Common Rail - от $120 за восстановленную до $350-600 за новую (в зависимости от Bosch/Denso/Delphi и модели). Поэтому проверка давления топлива и утечек - это экономия, а не «занудство».

Чек-лист: что сделать параллельно с измерением, чтобы вывод был точным

Самая частая ошибка - померили давление в топливной системе, увидели «что-то не то» и сразу заказали насос. Я делаю так:

1. Напряжение на насосе. При работающем моторе и включённых потребителях проверьте, что на насос приходит адекватное питание. Потери в проводке/массе могут «съесть» производительность.
2. Фильтр и сетка. Если фильтр внешний - проще заменить, чем спорить с манометром. Если сетка в баке - оцените состояние, особенно после сомнительных заправок.
3. Вакуумная линия регулятора (если есть). На возвратной системе подсос/течь по вакууму меняет давление в системе и смесь.
4. Коррекции топлива. Если есть сканер - смотрите STFT/LTFT. Они помогают понять: проблема постоянная или проявляется под нагрузкой.
5. Остаточное давление. Это отдельная диагностика: клапан насоса, регулятор, форсунки.

Типовые ошибки при проверке давления в топливной системе

1. Ошибка №1: мерить «на глаз» по струе. Струя - это не давление в топливной системе. Можно получить нормальную струю при плохом удержании и провалах под нагрузкой.
2. Ошибка №2: неправильный переходник/пережатый шланг манометра. Вы сами создадите ограничение и получите ложное низкое давление.
3. Ошибка №3: игнорировать схему (возвратная/безвозвратная). На возвратной системе давление меняется от вакуума. На безвозвратной - почти нет. Сравнивать их «по одной норме» бессмысленно.
4. Ошибка №4: верить только сканеру. Датчик может показывать «красивые цифры», а реальное давление топлива в системе проседает из-за механики. Или наоборот: датчик врёт и отправляет вас менять насос зря.

Что делать по результатам: быстрые решения и реальные ремонты

Если проверка показала отклонения, дальше логика простая: устраняем причины от дешёвых к дорогим, но без самообмана.

• Низкое давление в топливной системе + фильтр давно не меняли - начните с фильтра (если он внешний) и проверки питания насоса. Это недорого и часто решает вопрос.
• Просадка под нагрузкой - чаще насос/фильтр/проводка. Если насос «не держит» производительность, замена неизбежна. Не ведитесь на «усиленные насосы» без расчётов: иногда ставят более производительный насос, а регулятор/обратка не справляются, и вы получаете некорректное давление в топливной и новые проблемы.
• Не держит остаточное давление - диагностика на утечки. Нередко виноват обратный клапан в модуле насоса. Модуль в сборе на популярные авто (например, VW Golf V/VI, Renault Logan/Sandero, Toyota Corolla E150) по рынку - от $60 за бюджет до $250+ за оригинал/премиум, работа - 800-3000 грн в зависимости от доступа.
• Высокое давление в топливной системе на GDI не держится - не начинайте с «чистки форсунок». Сначала подтвердите низкую сторону (4-6 бар), затем смотрите работу ТНВД и управляющих клапанов. На тех же моторах VAG иногда проблема в механике привода ТНВД. Ремонт может стоить от $80 (замена толкателя/уплотнений) до $400-900 (ТНВД/форсунки), и правильное измерение давления топлива экономит здесь больше всего.

Короткая памятка: какие вопросы задать себе перед тем как ехать в сервис

Вы удивитесь, насколько проще разговор с мастером, если вы уже понимаете базу.

1. Какая у меня система? MPI или GDI, возвратная или безвозвратная.
2. Где мерили давление в топливной системе? На рампе, в подаче, до/после фильтра, по датчику или манометром.
3. В каких режимах? Прайм, холостой, газ, нагрузка, удержание после остановки.
4. Какие цифры получили? Конкретные бар/кПа/psi и как они менялись.

Если сервис начинает «мы так не меряем, мы и так видим» - это плохой знак. Давление в топливной системе либо соответствует норме, либо нет. А остальное - гадание.

Вывод по-рабочему: как проверять и что считать результатом

Проверка давления топлива в системе - это не ритуал, а измерение. Нужны цифры в нескольких режимах, понимание схемы и норм именно для вашего двигателя. Манометр на MPI и контроль низкой стороны на GDI/дизеле закрывают большинство задач. А дальше - холодный расчёт: фильтр, питание, насос, регулятор, утечки. Так вы тратите деньги на ремонт, а не на попытки угадать неисправность по форумам и рекламным обещаниям «чудо-присадок».
