Я 30 лет кручу «девятки», «восьмерки» и «самары», и скажу прямо: Регулировка карбюратора ВАЗ 2109 делается не «на слух» и не по совету соседа, а по правильной последовательности. Если карбюратор грязный, подсос воздуха есть, зажигание пляшет - любая Регулировка карбюратора ВАЗ 2109 будет временной косметикой. Поэтому ниже - мой рабочий алгоритм, который в гаражной практике дает устойчивый результат: нормальный холостой ход, понятный расход, ровная тяга без провалов.
Большинство ВАЗ 2109 с карбом ездят на ДААЗ «Солекс» 21083 (двигатели 21083 1.5 и 21081 1.3), реже встречается 2108. Иногда хозяева ставят «что было» - от 21073 или «Озон», но логика настройки все равно похожая. Я буду говорить в первую очередь про «Солекс», потому что на ВАЗ 2109 это самый частый случай. И да, регулировка карбюратора ВАЗ 2109 должна начинаться не с винтов, а с диагностики.
Что именно вы хотите получить: расход, тягу, запуск или стабильный холостой?
Перед тем как лезть в винты, честно ответьте себе: что бесит больше всего? Условно проблем четыре:
- плохо заводится на холодную/горячую;
- плавает ХХ;
- провалы при трогании/разгоне;
- расход 10–12 л по городу при спокойной езде.
У каждой проблемы есть «любимые» причины. И если вы сразу начинаете Регулировка карбюратора ВАЗ 2109 винтами качества/количества, вы часто маскируете первопричину, а через неделю-две все возвращается. Я видел это сотни раз.
Нормальные условия для регулировки: иначе это самообман
Любая Регулировка карбюратора ВАЗ 2109 делается на прогретом двигателе, с исправным зажиганием и без подсоса воздуха. Если мотор не набирает рабочую температуру (термостат «вечно открыт»), смесь будет постоянно «не та». Если свечи и провода пробивают - вы будете думать, что виноват карбюратор. Если компрессия разная по цилиндрам - тоже.
Условия, которые я считаю обязательными:
- Двигатель прогрет: 85–95°C по приборке, вентилятор хотя бы один раз включался.
- Зажигание выставлено (контактное/БСЗ): опережение вменяемое, трамблер не болтается, вакуум-корректор живой.
- Воздушный фильтр нормальный или новый (забитый фильтр «обогащает» и портит любую регулировку).
- Нет подсоса воздуха (прокладки, ось дросселя, вакуумные шланги, усилитель тормозов).
- Уровень топлива в поплавковой камере в норме (без этого Регулировка карбюратора ВАЗ 2109 превращается в лотерею).
Да, список короткий - я обещал меньше списков. Но это база.
Инструменты и что реально помогает, а что «маркетинг»
В идеале я использую: тахометр (или бортовой, или внешний), вакуумметр (редко у кого есть, но полезно), газоанализатор (обычно на СТО), набор отверток, ключи, штангенциркуль, аэрозоль очистителя карбюратора, компрессор/баллон с воздухом, новую прокладку под карбюратор. Если вы новичок - тахометр обязателен. Настраивать ХХ «на слух» можно только когда вы уже лет десять это делаете и слышите мотор как метроном.
Про «присадки для карбюратора» и «чудо-очистители топливной системы» я скажу грубо: иногда они помогают слегка размягчить грязь, но чаще размазывают отложения по жиклерам. На Украине это регулярная история: залили «очиститель», через день машина начала тухнуть - а в жиклер ХХ прилетела хлопьями вся муть из бака. Нормальный путь - снять, разобрать, вымыть, продуть. Это дешевле нервов.

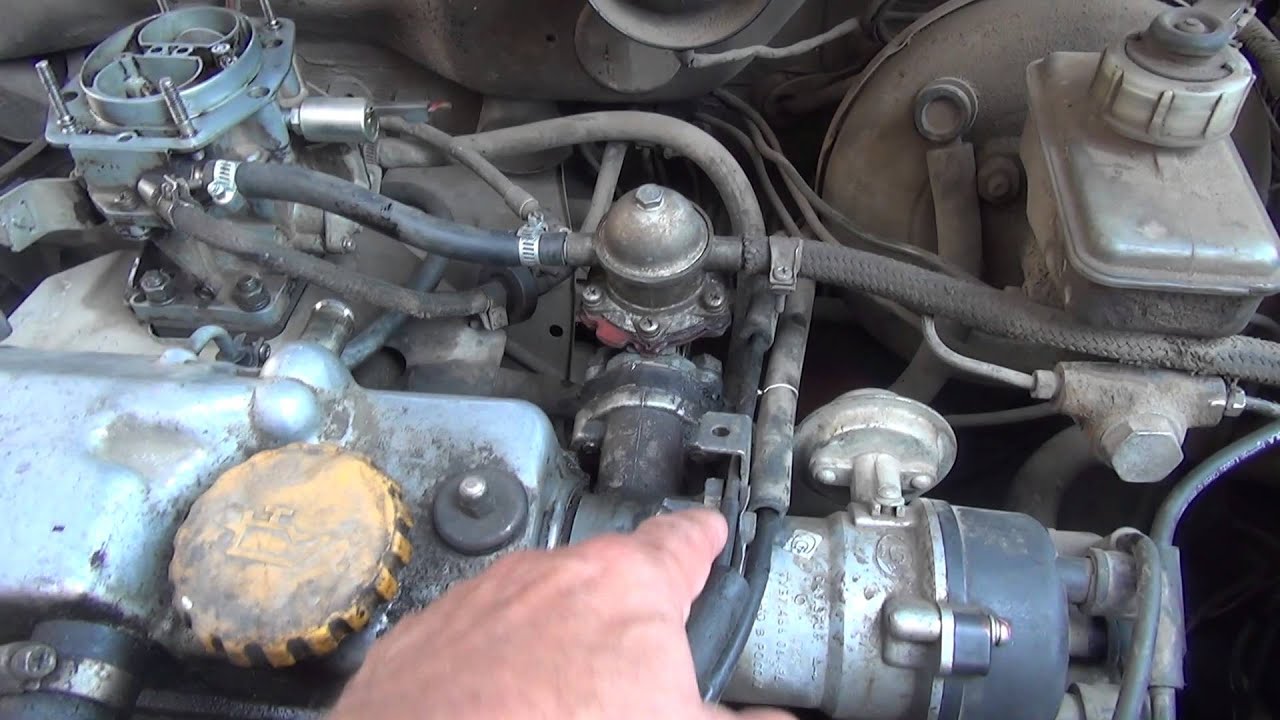

С чего я начинаю регулировку: диагностика подсоса и базовая механика
Если ко мне приезжает ВАЗ 2109 и хозяин говорит: «Сделай Регулировка карбюратора ВАЗ 2109, расход конский», я первым делом проверяю не винты, а подсос воздуха. Подсос делает смесь бедной, двигатель пытается компенсировать, вы выкручиваете винт качества, потом двигатель начинает коптить, свечи черные, расход растет. Замкнутый круг.
Классические места подсоса на «Солексе»:
- прокладка под карбюратором и теплоизоляционная проставка;
- вакуумный шланг к трамблеру;
- шланг к вакуумнику тормозов и обратный клапан;
- ось дроссельной заслонки (износ, люфт);
- пробка/крышка карбюратора, кривизна плоскостей после «перетяжки».
Проверка простая: на прогретом моторе аккуратно брызгаю очистителем/карбклинером по стыкам. Если обороты меняются - подсос найден. Только без фанатизма и без заливания на горячий выпуск. Безопасность важнее.
Уровень топлива в поплавковой камере - фундамент, без него регулировка не держится
Если уровень высокий - будет богатить, расход вырастет, свечи темнеют, на горячую заводится хуже (переобогащение, «заливает»). Если уровень низкий - будут провалы при газе, бедная смесь, перегрев, детонация. Поэтому Регулировка карбюратора ВАЗ 2109 начинается с проверки поплавков и игольчатого клапана.
На «Солексе» нормальный уровень проверяют по шаблону/линейке при снятой крышке. В реальной гаражной жизни я делаю так: снимаю крышку, проверяю целостность поплавков (чтобы не были «с бензином внутри»), смотрю иглу. Игольчатый клапан - расходник. Хорошие стоят примерно 150–350 грн (усредненно по рынку), но «ноунейм» может начать переливать через месяц. Ресурс по пробегу сильно зависит от чистоты топлива и фильтра: иногда ходит 30–50 тыс. км, иногда умирает за 5 тыс. км.
Параллельно смотрю сеточку-фильтр на входе в карбюратор. Забитая сетка дает бедную смесь на нагрузке, а на ХХ еще как-то держится. И люди потом крутят винты, считая, что это «регулировка». Нет, это лечение симптомов.
Система ХХ и электромагнитный клапан: почему машина глохнет на светофоре
Частая жалоба: «На холостом ходу работает, но иногда глохнет, или наоборот - ХХ 1200–1500». На ВАЗ 2109 с «Солексом» это часто связано с системой ХХ: жиклер ХХ, канал, электромагнитный клапан (если он есть) и уплотнения. Если клапан не открывается - мотор глохнет сразу при отпускании газа. Если жиклер частично забит - ХХ нестабильный, винтом качества вы не компенсируете.
Я всегда проверяю: есть ли щелчок клапана при подаче питания. Нет щелчка - ищем питание/массу или меняем клапан. Цена по рынку - примерно 200–500 грн за нормальный вариант. Но прежде чем покупать, я смотрю банальную вещь: иногда провод отвалился, иногда клемма окислена. А хозяин уже готов делать «капремонт карбюратора».
Базовая регулировка холостого хода: винт качества и винт количества

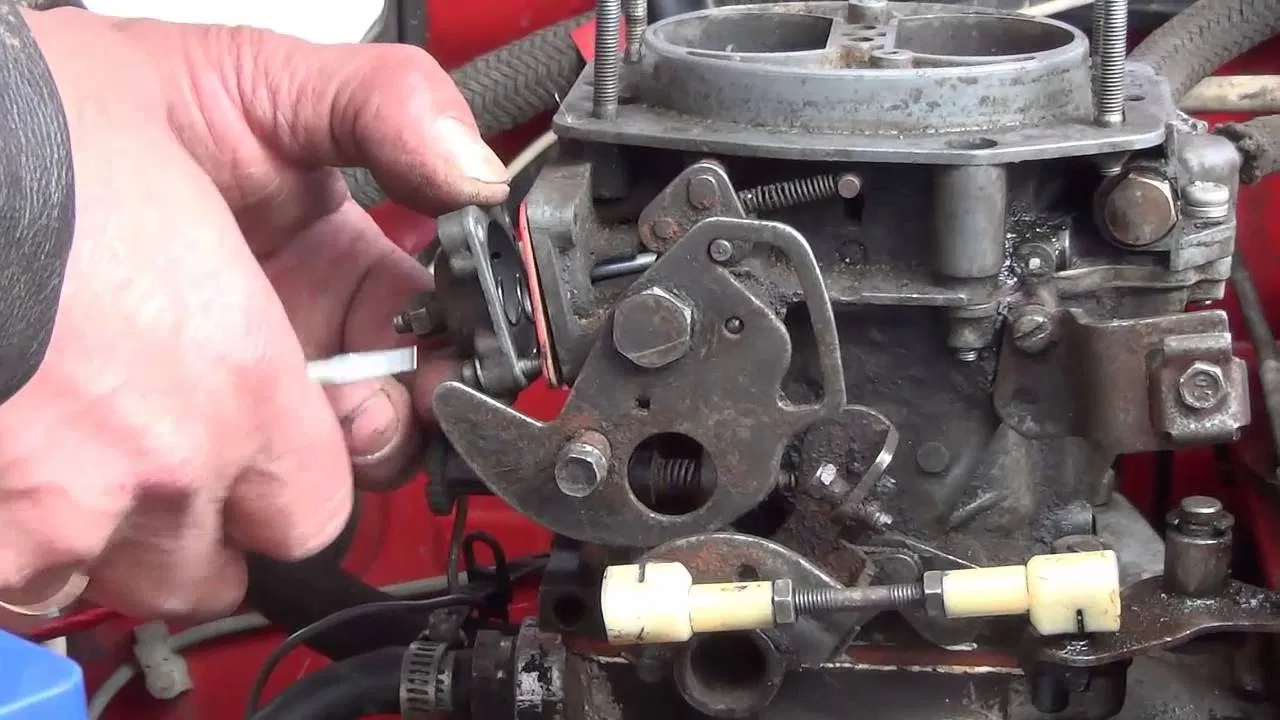

Теперь к тому, ради чего многие и читают: Регулировка карбюратора ВАЗ 2109 по ХХ. На «Солексе» два главных винта: винт качества смеси и винт количества (упор дроссельной заслонки). Я делаю так, потому что это повторяемо:
- Прогреваю двигатель до рабочей температуры, выключаю все потребители (фары, печка, обогрев).
- Выставляю базовые обороты винтом количества так, чтобы мотор уверенно работал, обычно около 900–1000 об/мин для начала.
- Винтом качества ищу максимум оборотов (или максимум стабильности) при фиксированном количестве. Кручу медленно, по четверти оборота, даю двигателю пару секунд «принять» изменение.
- После нахождения «пика» чуть обедняю смесь (обычно возвращаю винт качества на 1/4–1/2 оборота в сторону закручивания), чтобы ХХ был устойчивым и свечи не коптило.
- Снова винтом количества опускаю обороты до нормы: ориентир 850–900 об/мин (летом), зимой допускаю чуть выше, но без фанатизма.
- Повторяю цикл 1 раз: качество на пик - количество на норму. Дальше смысла крутить бесконечно нет.
Если при этих действиях винт качества почти не влияет, или мотор реагирует «рвано», или винт надо выкрутить на 5–6 оборотов - это не «тонкая настройка». Это признак проблемы: грязный жиклер ХХ, подсос воздуха, неправильный уровень топлива, мертвый ЭМК, изношенная ось дросселя, кривые плоскости.
Какие обороты считать нормальными для ВАЗ 2109
Для исправного двигателя 21083 1.5 я держу ХХ в районе 850–900 об/мин. На «уставших» моторах, где компрессия не идеальная, иногда приходится ставить 900–950, иначе трясет. Но если вы ставите 1100–1200, чтобы «не глохла» - вы прячете проблему. И расход в городе поползет вверх.
Пусковое устройство и «подсос»: настройка холодного запуска без мучений
Сколько раз видел картину: хозяин тянет «подсос», мотор ревет 3000, дымит, потом глохнет. Или наоборот - тянет, а толку ноль. На «Солексе» пусковое устройство должно закрывать воздушную заслонку и давать повышенные обороты через кулачок ускоренного холостого. Здесь тоже нужна Регулировка карбюратора ВАЗ 2109, но не винтами качества/количества.
Я проверяю: трос подсоса не закис, рубашка закреплена, воздушная заслонка реально ходит от полностью открытой до почти закрытой. Дальше смотрю, чтобы при вытягивании подсоса дроссель приоткрывался на нужную величину (ускоренный ХХ). Если этого нет - холодный запуск будет плохим, и вы будете «газовать», заливая свечи.
Усредненно по практике: на холодную машина должна запускаться с подсосом, держать 1800–2500 об/мин первые секунды (зависит от температуры), и по мере прогрева вы подсос убираете ступенчато. Если без подсоса не заводится даже при +15°C - ищите причину в пусковом устройстве, уровне топлива, подсосе воздуха.
Провал при трогании и «пинок» при нажатии газа: ускорительный насос
Если вы нажали газ - а мотор задумался и только потом поехал, часто виноват ускорительный насос (УН). На «Солексе» он должен давать четкую струю топлива при резком открытии заслонки. Я снимаю воздушный фильтр, смотрю в диффузор и дергаю привод дросселя: струя должна быть ровной, не «плюющейся» и не уходить мимо. Если струи нет - мембрана порвана или каналы/распылитель забиты.
Ремкомплект стоит обычно 150–400 грн (зависит от качества). Но я скептически отношусь к самым дешевым ремкомплектам: резина бывает дубовая, и через сезон опять провал. Лучше один раз поставить нормальные элементы и забыть.
Главные дозирующие системы: когда регулировка упирается в жиклеры
Честный момент: Регулировка карбюратора ВАЗ 2109 винтами не заменяет правильные жиклеры. Если карбюратор «сборная солянка» из разных моделей, если до вас кто-то «для экономии» поставил мелкие топливные жиклеры или слишком большие воздушные - получите провалы, перегрев, детонацию. И наоборот: увеличенные топливные жиклеры дают «тягу» только на словах, по факту - черный выхлоп и расход.
Для «Солекса» 21083 заводские калибровки могут отличаться по годам и версиям, но логика такая: под 1.5 ставятся свои жиклеры, под 1.3 - другие. Я не буду здесь давать «единственно правильные» номера для всех карбов, потому что на рынке полно вариаций, а на машине могут стоять распредвал, другой выхлоп, ГБЦ после обработки. Но скажу практично: если вы не уверены, что стоит внутри, не начинайте регулировку карбюратора ВАЗ 2109 с покупки «спортивных жиклеров». Начните с диагностики и возврата к адекватной заводской логике.
Экономайзер, вторая камера и «почему не едет после 3000»
Жалоба из гаражей: «До 2500 едет, потом как стенка». На «Солексе» провалы на верхах бывают из-за бедной смеси (уровень топлива низкий, сетка забита, насос слабый), неоткрывающейся второй камеры (заклинил привод), или проблем с экономайзером мощностных режимов. Бывает и наоборот - «после 3000 прет, но расход дикий»: тогда вторая камера открывается слишком рано или переливает.
Я проверяю механику: полностью ли открывается первичная заслонка, начинает ли открываться вторичная (на большинстве вариантов «Солекса» - механический привод), нет ли заеданий. Потом - подача топлива: фильтр тонкой очистки (обычно 80–200 грн), шланги, состояние бензонасоса. Бензонасос на «Самаре» - отдельная песня: мембрана стареет, клапана подсасывают воздух. Новый нормальный насос - примерно 500–1200 грн. Иногда выгоднее поставить новый, чем мучить старый.
Признаки, что карбюратор надо не регулировать, а ремонтировать (или менять)
Я не продаю «ремонты ради ремонта», но есть факты. Если ось дроссельной заслонки разбита и карбюратор подсасывает воздух через люфт - Регулировка карбюратора ВАЗ 2109 держаться не будет. Появится плавающий ХХ, реакция на винт качества станет нервной, а зимой вообще начнутся танцы.
Что я считаю критичным:
- сильный люфт оси дросселя;
- сорванные шлицы винтов, «закушенные» каналы;
- кривые плоскости крышки/корпуса после перетяжки;
- постоянные переливы из-за посадочного места иглы;
- трещины корпуса.
Тогда честнее искать живой карбюратор или отдавать на грамотную реставрацию. По Украине адекватная работа по переборке/мойке/продувке с настройкой обычно стоит 1500–3500 грн (в зависимости от региона и объема проблем). «Настрою за 300 грн за 10 минут» - это обычно просто покрутить винт и отпустить. До первой пробки.
Регулировка карбюратора ВАЗ 2109 по свечам и выхлопу: что реально видно
Газоанализатор - лучший вариант, но не у всех он есть. Я часто смотрю свечи после пробега 20–30 км в смешанном режиме. Светло-коричневый/серый налет - более-менее. Черный бархатистый - богатит. Белые свечи и следы перегрева - беднит. Но свечи «читаются» только при исправном зажигании и нормальном бензине. Если вы льете топливо сомнительного качества, картинка будет смазана.
По выхлопу: едкий запах бензина на ХХ и черный дым при газовке - явное переобогащение. Но опять же: прежде чем крутить регулировку карбюратора ВАЗ 2109, проверьте, не завис ли подсос, не переливает ли игла, не забит ли воздушный фильтр.
Чек-лист: моя последовательность, когда делаю регулировку карбюратора ВАЗ 2109 «под ключ»
Я люблю порядок. Вот как выглядит нормальная Регулировка карбюратора ВАЗ 2109 в моем исполнении, если задача - получить стабильную машину на каждый день:
- Диагностика зажигания: свечи, провода, крышка/бегунок, выставление угла (для БСЗ обычно ориентир около 5° до ВМТ на ХХ, но смотрю по конкретному мотору и детонации под нагрузкой).
- Проверка подсоса воздуха (стыки, шланги, вакуумник).
- Проверка подачи топлива: фильтры, шланги, насос, обратка (если есть).

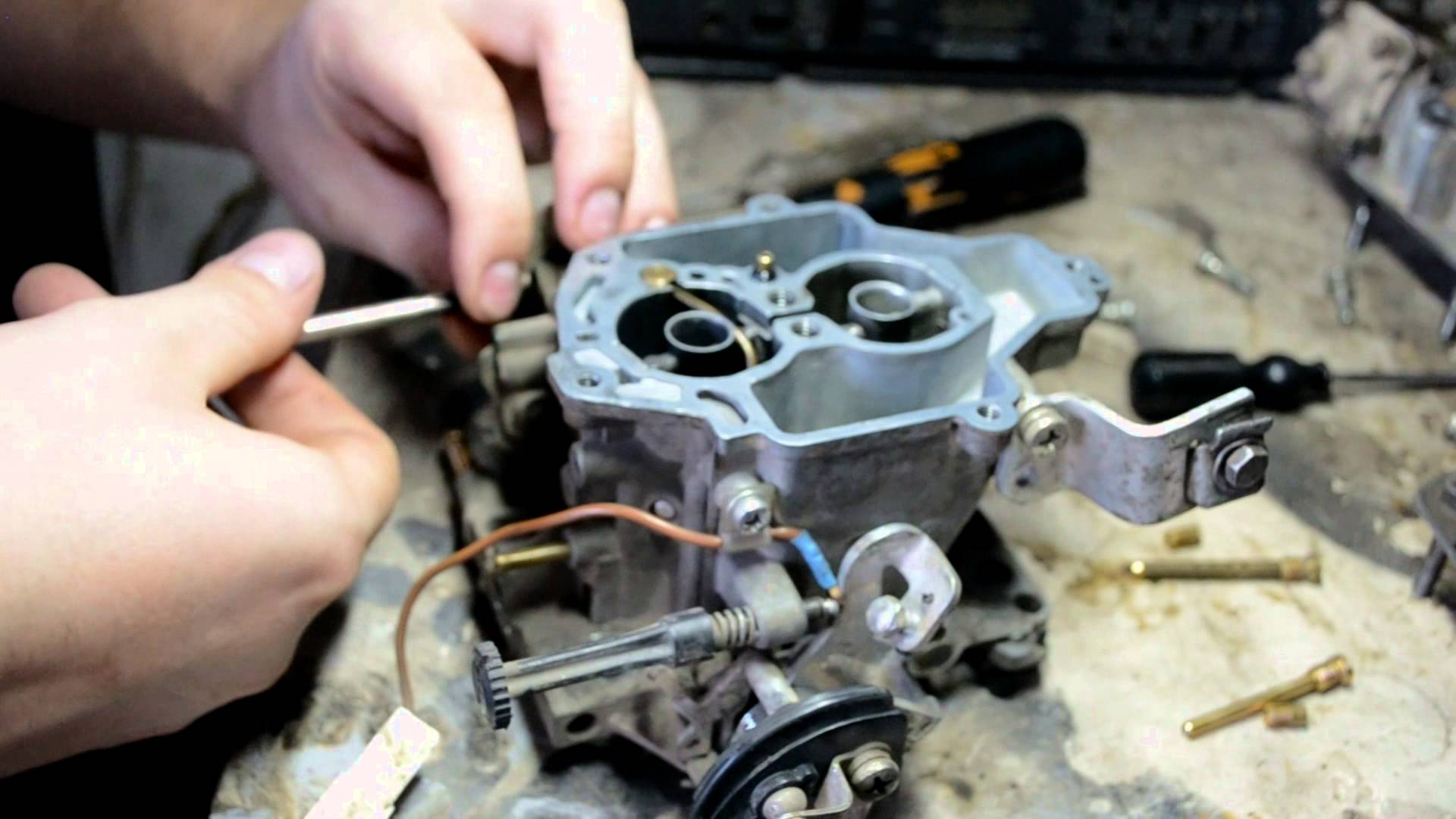

- Снятие и проверка карбюратора при необходимости: поплавки, игла, сетка, жиклеры, ускорительный насос, пусковое устройство.
- Сборка с нормальными прокладками, без герметика «везде». Герметик в карбе - это будущий мусор в жиклерах.
- Настройка ХХ: винт качества/количества по тахометру.
- Проверка переходных режимов: трогание, резкий газ, движение на 3–4 передаче с 2000 до 3500. 8. Контрольный осмотр свечей и поведения мотора после короткой поездки.
Если вы повторите эту логику, Регулировка карбюратора ВАЗ 2109 перестанет быть гаданием.
Типичные ошибки, которые я вижу у владельцев ВАЗ 2109
- Первая ошибка - крутить винты «до упора», а потом удивляться, почему машина не реагирует. Винт качества нельзя затягивать с силой: посадочное место нежное, можно повредить, и тогда никакая Регулировка карбюратора ВАЗ 2109 не спасет.
- Вторая ошибка - «лечить» провалы увеличением жиклеров, не проверив ускорительный насос и уровень топлива. Это как лечить кашель антибиотиком без диагноза.
- Третья ошибка - экономить на мелочах. Фильтр за 80 грн иногда спасает карбюратор на тысячи. А вот ремкомплект за 120 грн часто превращается в повторный ремонт через месяц.
- Четвертая ошибка - верить обещаниям «минус 2 литра расхода после настройки». На живом моторе 21083, с коробкой 5-ст, нормальной резиной и исправными тормозами расход по городу обычно выходит 8–10 л/100 км, по трассе 6–7.5 л/100 км. Если вам обещают 5 л по городу - это сказки или очень специфический режим.
Небольшая таблица подсказок: симптом → что проверяю первым
| Симптом | Что проверяю | Что часто оказывается причиной |
|---|---|---|
| Плавает ХХ, винт качества «почти не работает» | Подсос воздуха, жиклер ХХ, ЭМК | Прокладка/ось дросселя/грязь в ХХ |
| Провал при резком газе | Ускорительный насос, распылитель, уровень топлива | Нет струи УН, забит канал |
| Расход высокий, черный выхлоп | Уровень топлива, игольчатый клапан, подсос (пусковая заслонка) | Перелив, подсос не до конца открыт |
| На горячую плохо заводится | Перелив, игла, уровень, теплоизоляция | Высокий уровень, кипение бензина |
| Не тянет после 3000–3500 | Подача топлива, открытие 2-й камеры, фильтры | Забит фильтр/сетка, слабый насос |
Что по времени и деньгам: реальность украинского гаража
Если карбюратор просто слегка сбит, а все остальное живое, Регулировка карбюратора ВАЗ 2109 по месту занимает 30–60 минут. Если надо снимать, мыть, продувать, менять иглу/прокладки - закладывайте 2–4 часа нормальной работы.
По деньгам: минимально вы можете уложиться в 200–600 грн на расходники (фильтр, прокладки), если все целое. Если нужно заменить иглу, ЭМК, мембраны, добавить нормальный ремкомплект - часто выходит 800–2000 грн. Если карбюратор убит по корпусу/осям - иногда дешевле поставить другой живой «Солекс» (цены плавают, но средний диапазон по б/у в Украине часто 1500–4000 грн, а «как новый» - отдельная история).
Я за практику: вопросы к вам, чтобы точнее подсказать по регулировке
Если вы хотите, чтобы я в комментариях подсказал, куда копать именно вам, напишите коротко:
- какой двигатель (21081/21083),
- какой карбюратор по маркировке (21083/другой),
- симптом (провал, расход, запуск, ХХ),
- какой расход сейчас (город/трасса),
- когда последний раз меняли фильтры и свечи.
И да: Регулировка карбюратора ВАЗ 2109 - это не разовая акция «настроил и забыл навсегда». Но если сделать базу правильно, карб живет спокойно по 20–40 тыс. км без вмешательств, кроме чистки фильтра и нормального обслуживания. А вот постоянное «кручение винтов каждую неделю» - признак, что где-то не регулировка, а неисправность.
В карбюраторе нет ничего сверхъестественного: либо топливо дозируется правильно и мотор работает ровно, либо вы боретесь с грязью, воздухом и чьими-то кривыми руками.
Запись из моего бортжурнала по ВАЗ 2109, после очередного «настроили, но стало хуже»
Если статья была полезной - напишите, какой у вас «Солекс» и что именно не нравится в работе мотора. Я подскажу, с чего начать Регулировка карбюратора ВАЗ 2109 именно в вашем случае, без гаданий.
