P0010: цепь управления актуатора положения распредвала A — обрыв (банк 1) — причины, диагностика и ремонт по-честному

Ошибка P0010 в большинстве расшифровок звучит как «Цепь управления актуатора положения распредвала А - обрыв (банк 1)». По-людски: ЭБУ (ECM/PCM) не видит ожидаемого электрического поведения на цепи клапана/соленоида управления фазами (VVT/OCV) по впускному распредвалу (обычно это «A»). На моторах рядной компоновки банк 1 - единственный, на V-образных - это та сторона, где цилиндр №1.

Я за 30 лет в ремонте привык: как только вижу P0010, я не бегу менять соленоид. Сначала выясняю, что именно «обрыв» - катушка соленоида, питание, управление по массе с ЭБУ, разъём, перелом жгута, окисление, или банально нет питания из-за предохранителя. Цепь управления актуатора положения распредвала А - обрыв (банк 1) - это всегда история про электричество, а не про «растянулась цепь ГРМ». Механика может быть вторичной, но код конкретно про цепь управления.

Как работает система VVT/фазорегулятор и где сидит «актуатор»

Терминология в разных марках плавает. Где-то актуатором называют сам фазовращатель на распредвале, где-то - электромагнитный клапан управления маслом (OCV/VVT solenoid). В контексте кода P0010 чаще всего речь именно про электрическую цепь соленоида (клапана), который дозирует подачу масла к фазовращателю на распредвале «A».

Принцип простой: ЭБУ подаёт на соленоид питание (или массу) и управляет им ШИМ-сигналом. Соленоид открывает/перекрывает каналы, масло под давлением сдвигает фазовращатель, распредвал изменяет фазу относительно коленвала. Датчик распредвала (CMP) подтверждает, что фаза поменялась. Но при P0010 ЭБУ чаще «ругается» раньше - он видит, что электрическая цепь управления актуатора положения распредвала A не соответствует норме: ток не течёт, сопротивление бесконечное, цепь разомкнута.

Типичные симптомы: что вы реально почувствуете за рулём

Скажу прямо: P0010 может быть как «мягкой» ошибкой (машина едет почти как обычно), так и вполне неприятной, особенно на турбомоторах и свежих атмосферниках с агрессивными фазами. Когда цепь управления актуатора положения распредвала А - обрыв (банк 1), ЭБУ часто фиксирует фазу в базовом положении и ограничивает режимы, чтобы не убить катализатор и не получить детонацию.

Типичные проявления:

1. горит Check Engine, иногда вместе с индикатором «масло» (не давление, а напоминание/сервис) - зависит от марки.
2. нестабильный холостой ход, лёгкие подёргивания на прогретом моторе.
3. потеря тяги «снизу» или «сверху» - чаще провал до 2500-3000 об/мин.
4. увеличенный расход топлива на 0,5-2,0 л/100 км по городу.
5. иногда трудный запуск на горячую (редко, но встречал на некоторых Toyota и GM).
6. на части авто - аварийный режим, ограничение оборотов 3000-4000.

Если при этом мотор начал «дизелить», появился металлический треск при запуске на холодную - это уже не только P0010, это намёк на проблемы с фазовращателем/давлением масла/грязью. Но повторю: код P0010 первично про цепь управления актуатора положения распредвала A - обрыв (банк 1).

Насколько опасно ездить с P0010

Если коротко и по делу: доехать до дома/сервиса обычно можно, но затягивать нельзя. Причины такие:

• при выключенных или некорректных фазах мотор работает не оптимально, растёт температура выхлопа, страдает катализатор (особенно на прямом впрыске и турбо).
• возможны пропуски воспламенения на переходных режимах, а это риск для катализатора и свечей.
• если причина в плохом контакте, ошибка может «то появляться, то пропадать». Владелец привыкает, а потом в один день остаётся без нормальной тяги на обгоне.
• если одновременно есть низкое давление масла или грязь в каналах, можно добить фазовращатель и распредвал. Ремонт тогда уже совсем другой бюджет.

Самые частые причины: что реально ломается при «обрыве»

Список причин у всех производителей похож, но распределение частоты - разное. В Украине я чаще всего ловлю P0010 на «живых» японцах и корейцах из-за старых разъёмов и не самого нежного обслуживания, а на немцах - из-за масла «как получилось» плюс хрупкая проводка в горячих зонах.

Что даёт «Цепь управления актуатора положения распредвала А - обрыв (банк 1)» по факту:

1. обрыв в проводке к соленоиду VVT/OCV: перелом жилы у разъёма, перетирание о кронштейн, под клапанной крышкой, возле генератора, возле выпускного коллектора.
2. плохой контакт/окисление в разъёме: зелёная «медь», влага, следы масла, слабые пины.
3. сгоревшая катушка соленоида: сопротивление уходит в бесконечность (обрыв внутри). Такое часто после перегрева или если на соленоид подавали «левое» питание при колхозной диагностике.
4. питание пропало из-за предохранителя/реле/обрыва плюса. На некоторых авто питание на соленоиды идёт через общий предохранитель вместе с другими клапанами (EVAP, EGR и т.д.).
5. проблема в драйвере ЭБУ (редко, но встречал). Обычно после короткого замыкания соленоида на массу/плюс в прошлом.
6. неправильный соленоид: поставили «похожий», но с другой распиновкой/сопротивлением. Ошибка P0010 после ремонта - классика.

Обратите внимание: грязный соленоид, заклинивший клапан, забитая сетка фильтра - чаще дают коды по производительности/запаздыванию фаз (типа P0011/P0012), но на некоторых марках и логиках ЭБУ может интерпретировать это как ненормальный ток/реакцию. Однако если в описании прямо обрыв, я в первую очередь ищу разрыв цепи.

Где искать «Актуатор положения распредвала A» и как не перепутать A/B

На большинстве моторов «A» - это впускной распредвал, «B» - выпускной. Но есть исключения, поэтому я всегда сверяюсь по сервисной схеме или по данным сканера (Camshaft position actuator/solenoid intake). На рядных 4-цилиндровых (например, Hyundai/Kia 1.6 G4FC, 2.0 G4KD; Toyota 1ZR-FE; VAG 1.8/2.0 TSI EA888) впускной соленоид обычно ближе к передней части ГБЦ, часто их два (впуск/выпуск) рядом.

На V6/V8 важно не перепутать банк 1 и банк 2. Банк 1 - там, где цилиндр №1. Если перепутать, можно поменять рабочий соленоид на другой стороне и получить две ошибки вместо одной.

Диагностика P0010 без гадания: мой рабочий алгоритм

Я люблю, когда диагностика экономит деньги владельцу. Ошибка P0010 хорошо диагностируется базовыми приборами: нормальный OBD-сканер + мультиметр, иногда - осциллограф (по желанию), и желательно контрольная лампа/нагрузка. Сразу предупрежу: «прозвонить» проводок - не всегда достаточно, потому что обрыв может быть под нагрузкой.

Мой порядок действий по «Цепь управления актуатора положения распредвала А - обрыв (банк 1)»:

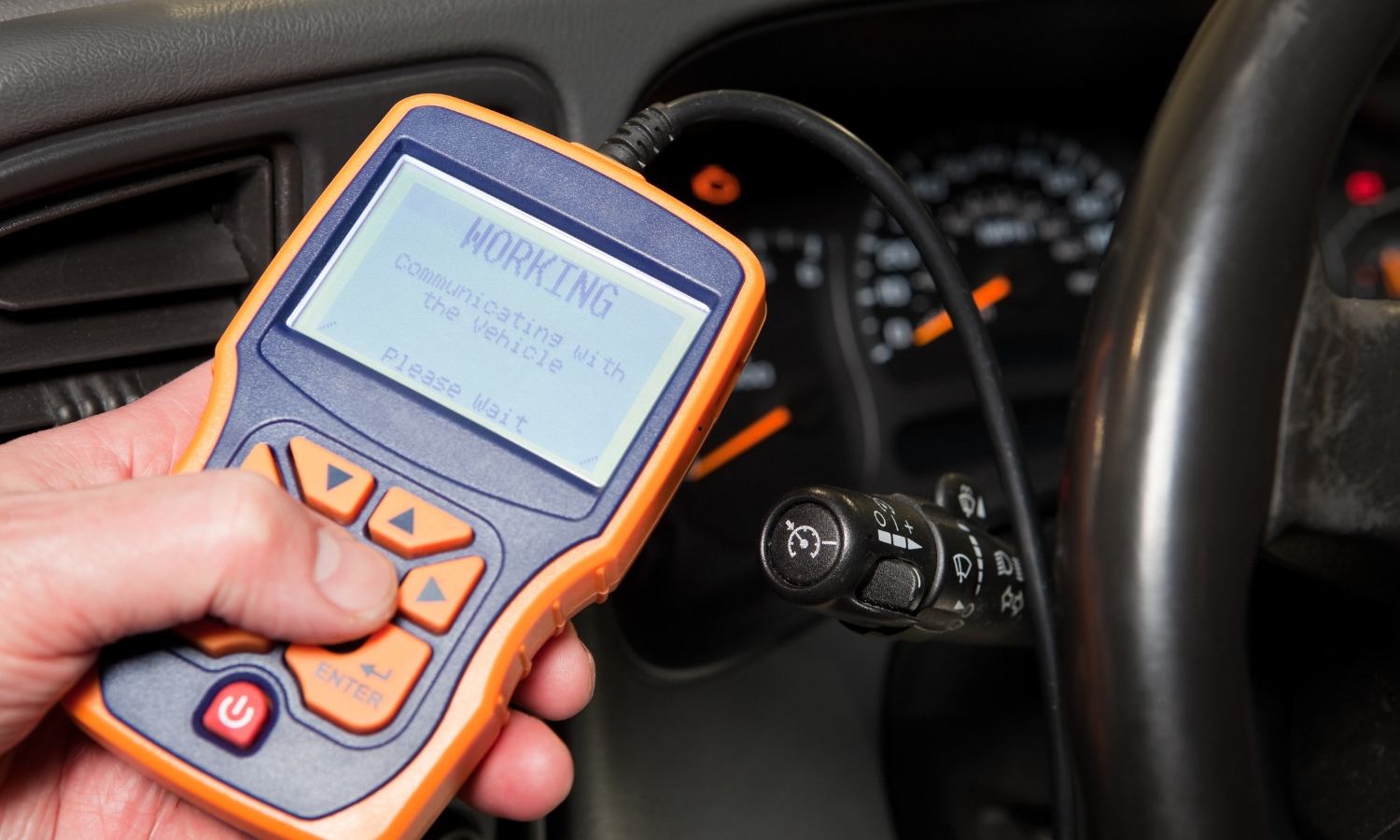

1. Сканер: читаю ошибки, фиксирую freeze frame (обороты, температура, напряжение бортсети, скорость). Смотрю, есть ли сопутствующие коды: P0011/P0012, P0340/P0341, P0100-P0102, пропуски P0300, ошибки по напряжению. Если есть низкое напряжение - сначала батарея/генератор.
2. Стираю и делаю короткий тест: если P0010 возвращается сразу после запуска - это почти всегда электрический обрыв/разъём/катушка. Если возвращается после прогрева/поездки - бывает проводка «на горячую» или питание.
3. Визуальный осмотр: соленоид VVT, разъём, жгут. Ищу следы масла в разъёме, надломы, перетёртости. На многих моторах соленоид стоит сверху и его заливает при неаккуратной замене масла или при течи из-под клапанной крышки.
4. Проверяю предохранители/питание: по схеме (или по базе) нахожу, чем питается соленоид. На включенном зажигании должен быть плюс (или наоборот, в зависимости от схемы). Если питания нет - не трогаю соленоид, ищу где потерялся плюс.

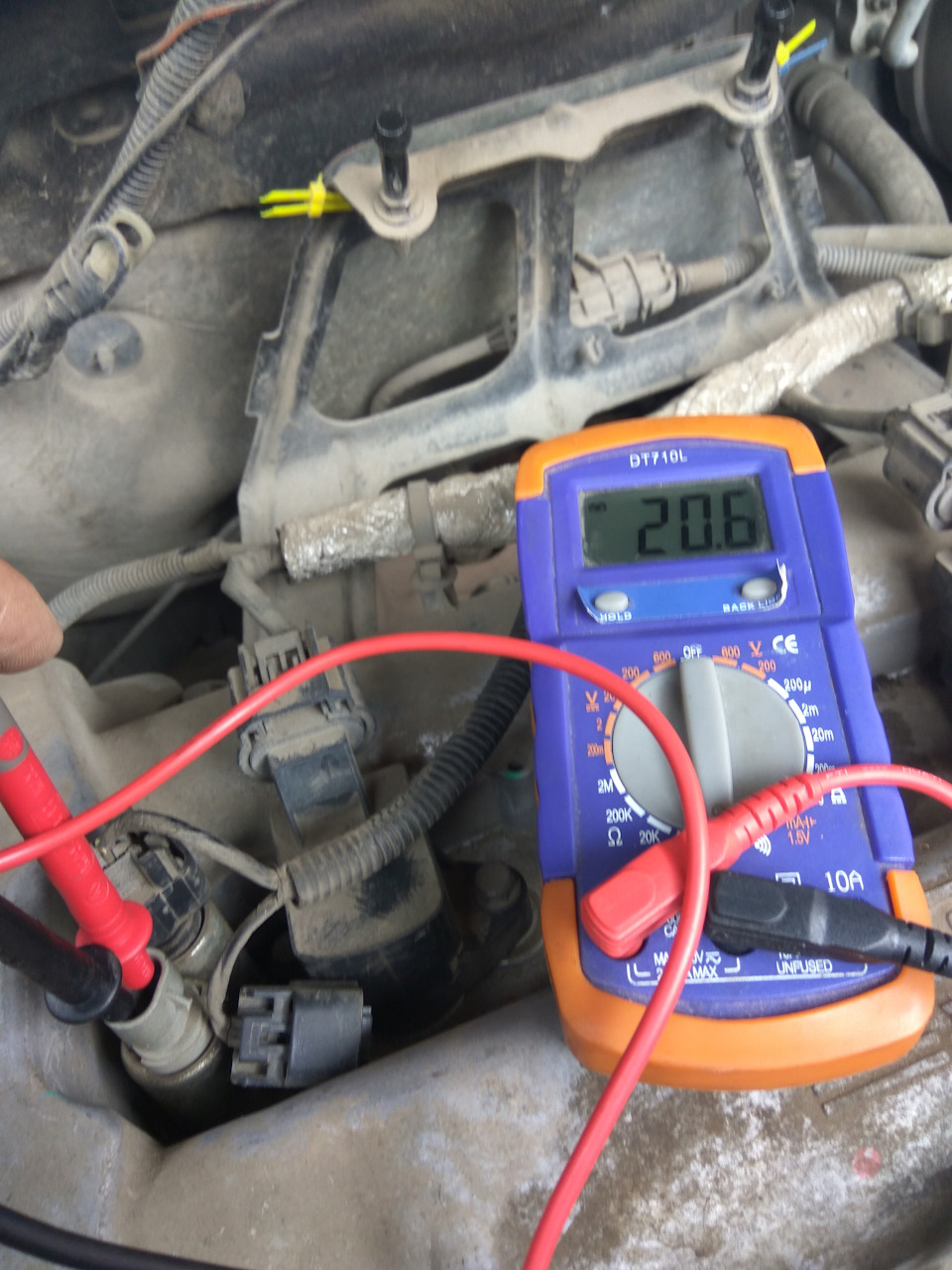

5. Сопротивление катушки соленоида: отключаю разъём и меряю сопротивление между пинами соленоида. Типичные значения по рынку: 6-14 Ом для многих японцев/корейцев, 8-12 Ом часто встречается у Toyota, у некоторых VAG/GM может быть иначе. Если мультиметр показывает бесконечность - катушка в обрыве, это чистый P0010-кейс.
6. Проверка управления с ЭБУ: если катушка живая и питание есть, проверяю управляющий провод до ЭБУ и работу драйвера. Иногда делаю проверку контрольной лампой малой мощности или специальной нагрузкой, чтобы увидеть, «тянет» ли ЭБУ цепь. Осциллографом видно ШИМ.
7. Проверка жгута на перелом: «прозвонка» плюс шевеление жгута. Место перелома часто прямо у разъёма соленоида или в месте, где жгут притянут стяжкой к кронштейну.
8. Если с электричеством всё чисто: тогда уже смотрю механику/масло: давление, чистоту сетки, сам фазовращатель, и корректность показаний датчика распредвала. Но повторюсь: при настоящем «обрыве цепи» обычно до этого не доходит.

Какие данные смотреть в сканере: полезные PID и логика

Когда ловлю P0010, смотрю не только сам код. Важно понять, что ЭБУ хотел сделать и что увидел:

• Commanded VVT / Desired cam angle: команда по фазе (градусы).
• Actual cam angle: фактическая фаза по датчику распредвала.
• VVT duty / OCV duty: заполнение ШИМ на соленоид.
• Battery voltage: напряжение питания. При 11,5-12,0 В на запуске некоторые блоки уже начинают «глючить» по исполнительным цепям.

Если команда есть, duty растёт, а фактическая фаза не двигается - это больше похоже на гидравлику/грязь (и часто это уже P0011/P0012). Если ЭБУ сразу видит «обрыв» - duty может быть ноль, а код выскакивает мгновенно.

Нормальные электрические параметры: что считать «живым»

Универсальных цифр на все авто нет, но есть рабочие ориентиры, которые помогают не гадать:

1. Сопротивление соленоида: чаще 6-14 Ом на 20°C. Если <3 Ом - риск межвиткового/короткого, если >20-30 Ом - подозрение на деградацию, если OL/∞ - обрыв.
2. Питание: на разъёме соленоида при включенном зажигании обычно 11,5-13,5 В (если подаётся постоянный плюс). На некоторых системах питание может появляться только при работающем моторе.
3. Управление: ШИМ по второму проводу, частоты часто в диапазоне 100-300 Гц (зависит от марки). Мультиметром можно увидеть «среднее» напряжение 1-10 В, но осциллограф честнее.

Проводка и разъёмы: где «обрыв» прячется чаще всего

Если бы мне платили каждый раз, когда причина P0010 - это разъём, я бы давно купил отдельный подъемник только под электрику. Типовые места:

• рядом с ГБЦ: высокая температура, масло, вибрации. Жгут «дубеет» и ломается.
• возле выпускного коллектора/турбины: оплавление изоляции, «прикипевшая» гофра.
• под декоративной крышкой: после мойки двигателя вода в колодцах разъёмов.
• после кузовного ремонта: жгут уложили иначе, перетёрся об кронштейн.

Я всегда снимаю разъём и смотрю внутрь: если пины черные, зелёные, или разъём в масле - это не мелочь. Масло в разъёме работает как грязная диэлектрическая пленка, плюс тянет пыль. Дальше контакт то есть, то нет - и цепь управления актуатора положения распредвала A - обрыв (банк 1) появляется «на ровном месте».

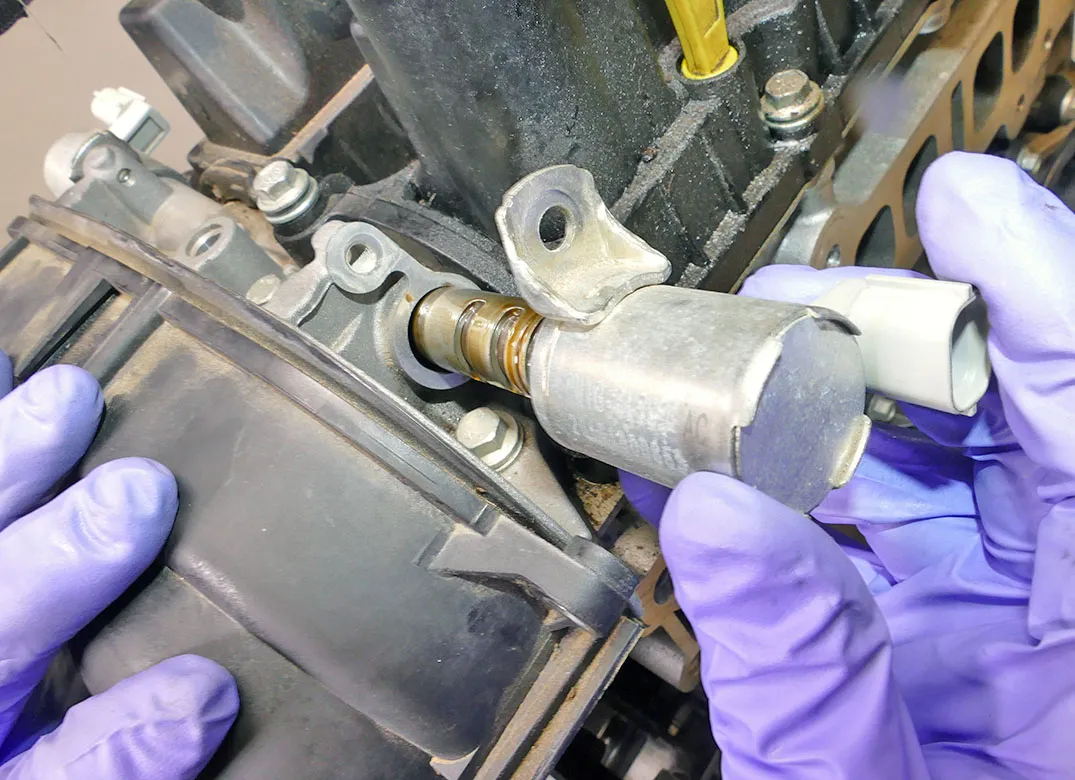

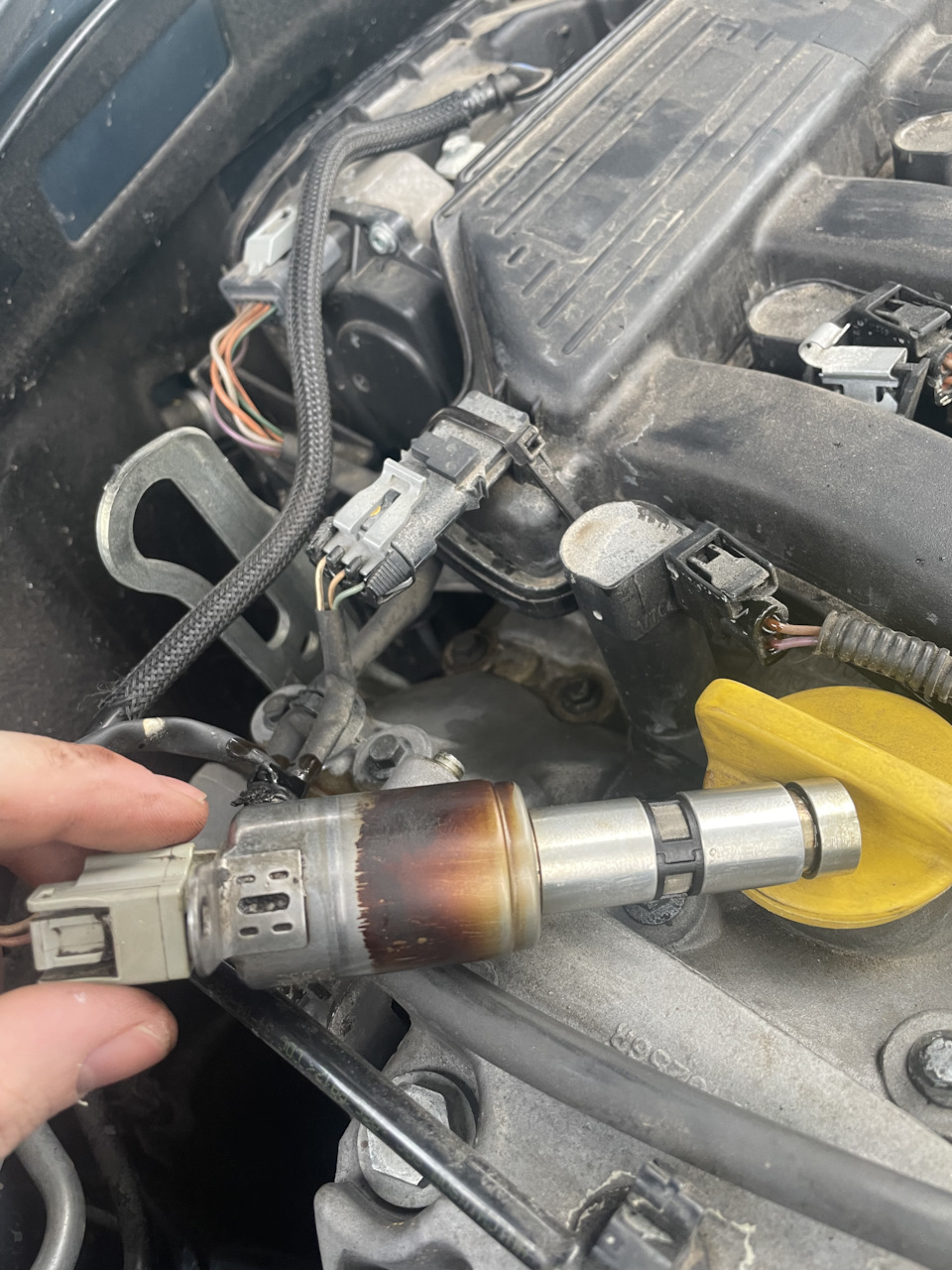

Соленоид VVT (OCV): когда он действительно виноват

Соленоид виноват в P0010 в двух случаях:

• обрыв катушки: мультиметр сразу показывает OL. Это честная причина кода.
• внутренний дефект разъёма соленоида: пины болтаются, контакт пропадает от вибрации. Редко, но бывает.

А вот «грязный соленоид» чаще даёт не «обрыв», а неправильную работу фаз. Но на практике встречал автомобили, где в памяти висит P0010, а соленоид просто заклинил и ЭБУ «не увидел» ожидаемого изменения тока (зависит от стратегии диагностики). Поэтому я соленоид всё равно проверяю на столе.

Проверка на столе: подаю кратковременно 12 В (через предохранитель 5-10 А) и слушаю/ощущаю щелчок. Без фанатизма: держать под напряжением долго не надо. Если не щёлкает, но сопротивление в норме - может быть заклинил. Тогда промывка и чистка иногда помогают, но я предупреждаю: это временная мера, особенно если масло грязное.

Масло и давление: почему без них VVT не живёт

Хотя P0010 про цепь, я всегда задаю владельцу два вопроса: какое масло и как давно меняли. VVT очень чувствительна к вязкости и чистоте. На моторах типа Hyundai/Kia G4KD, Toyota 1ZR/2ZR, VAG EA888, GM Ecotec - грязь в каналах и лаковые отложения приводят к проблемам фаз, а вместе с ними появляются электрические коды «по цепи» из-за нестабильной работы и перегрузки системы управления.

Реальные цифры по Украине: нормальный интервал для города и коротких поездок - 7 000-10 000 км, даже если в мануале пишут 15 000. На такси и в пробках я видел, как масло «умирает» за 5-6 тыс. км.

Если масло густое не по сезону (например, 10W-40 зимой) или откровенно дешёвое без допуска - соленоид и фазовращатель получают голодание/залипание. Это не первопричина «обрыва», но легко превращает мелкую проблему контакта в постоянный чек.

Когда виноват ЭБУ: редкий, но дорогой сценарий

Драйвер управления соленоидом в ЭБУ горит редко. Обычно это последствия:

• соленоид закоротил, ток вырос, драйвер перегрелся;
• кто-то «проверял» цепь проводом напрямую без предохранителя;
• попадание воды в ЭБУ/разъёмы после ДТП или мойки.

Как отличить? Катушка соленоида в норме, проводка целая, питание есть, но ЭБУ не даёт управления (нет ШИМ, нет реакции). Тогда либо ремонт ЭБУ (перепайка драйвера), либо замена. По цене в Украине: ремонт управления одним каналом в профильной мастерской часто от 1500 до 6000 грн, замена/блок+привязка может уйти в 200-800$ и выше в зависимости от марки.

Частые сопутствующие коды и как их читать вместе

Один P0010 - это счастье для диагноста. Обычно рядом всплывают:

1. P0011 (over-advanced) или P0012 (over-retarded) - уже про положение распредвала, чаще масло/грязь/фазовращатель.
2. P0340/P0341 - датчик распредвала или его сигнал. Если он «плавает», ЭБУ может неправильно оценивать работу VVT.
3. P0520-P0524 - давление масла. Тогда сначала решаем смазку, потом VVT.
4. P0300 - пропуски. VVT может быть причиной, но не всегда. Пропуски могут быть от свечей/катушек/форсунок, а P0010 висит из-за отдельной электрической проблемы.

Реальные примеры из практики: как это выглядит на популярных авто

Hyundai/Kia 1.6 G4FC / 2.0 G4KD

Очень частая история: течь прокладки клапанной крышки, масло затекает в разъём соленоида CVVT. Пины окисляются, контакт пропадает, получаем P0010 и описание «Цепь управления актуатора положения распредвала А - обрыв (банк 1)». Лечится чисткой разъёма, восстановлением пинов, иногда - заменой фишки. Соленоид меняют зря в половине случаев.

Цена: замена фишки с работой обычно 800-2500 грн. Соленоид - 1200-3500 грн (аналог/оригинал).

Toyota 1ZR-FE / 2ZR-FE (Corolla E150/E180, Avensis)

Часто причина в переломе провода у разъёма или в самом соленоиде VVT-i (обрыв катушки встречается). Сопротивление обычно около 6-8 Ом (ориентир, зависит от конкретного клапана). Если обрыв - P0010 выскакивает быстро. Если грязь - чаще P0011/P0012.

Цена: соленоид 70-180$, работа 800-2000 грн.

VAG 1.8/2.0 TSI EA888 (Passat B7, Octavia A5/A7, A4 B8)

Тут важно не путать электромагнитный клапан N205 (управление фазами) и механические проблемы с натяжителем цепи. P0010 чаще по N205 и его проводке/разъёму, но на машинах с большими пробегами (200+ тыс. км) бывает комплекс: и цепь, и масло, и клапан. Я всегда начинаю с электрической части, потому что она диагностируется быстро.

Цена: N205 60-150$, работы обычно 1000-2500 грн, если без приключений.

Chevrolet/Opel Ecotec (Astra H/J, Cruze 1.6/1.8)

Два соленоида, два фазика. Часто забитые сетки и грязное масло дают коды по фазам, но P0010 именно как «обрыв» - это либо катушка, либо фишка. У этих моторов разъёмы тоже любят стареть.

Чек-лист для новичка: что можно сделать своими руками до сервиса

Если руки на месте и есть мультиметр, часть работы можно сделать во дворе. Но без фанатизма: не устраивайте «короткое замыкание ради проверки».

• Проверьте уровень масла и его состояние. Если уровень ниже минимума - долейте подходящее. Если масло чёрное как деготь и пахнет бензином - планируйте замену.
• Осмотрите разъём соленоида VVT (актуатора положения распредвала A). Снимите фишку, проверьте на зелень/масло/воду. Аккуратно очистите контакты специализированным очистителем электроконтактов.
• Проверьте предохранители по схеме (если есть доступ). Часто питание на соленоид идёт через общий пред.
• Измерьте сопротивление соленоида. Если обрыв - это уже понятная причина P0010.

Пошаговый ремонт: как я устраняю P0010 в гаражных условиях и в сервисе

Я опишу без «магии», максимально прикладно. Допустим, у нас есть P0010 и расшифровка «Цепь управления актуатора положения распредвала А - обрыв (банк 1)».

Шаг 1. Подтверждаю, что это именно «обрыв», а не «грязь»

Если код появляется сразу после запуска и не зависит от прогрева - это почти всегда электрическая история. Если появляется после езды и сопровождается P0011/P0012 - смотрю масло и механику дополнительно.

Шаг 2. Доступ к соленоиду и разъёму

Снимаю декоративную крышку, освобождаю доступ. На многих авто соленоид держится болтом на 10 мм. Но я сначала работаю с фишкой: фиксатор, снять, осмотреть.

Шаг 3. Электрика: питание и катушка

Проверяю питание на одном из пинов (если так устроено). Проверяю сопротивление катушки. Если обрыв - замена соленоида почти неизбежна.

Шаг 4. Если катушка целая - ищу обрыв в проводке

Делаю прозвон до ЭБУ, шевелю жгут, ищу место, где контакт пропадает. Часто ремонт - это вскрыть гофру, восстановить провод, пропаять/обжать, нормально изолировать термоусадкой и вернуть жгут так, чтобы он не тёрся и не грелся.

Шаг 5. Если проводка целая - проверяю управление ЭБУ

Тут уже зависит от оснащения: осциллографом видно ШИМ. Без него - контролька и диагностический тест исполнительных механизмов (если сканер умеет). Если ЭБУ не управляет - дальше либо ремонт ЭБУ, либо поиск причины, почему он «не хочет» (иногда блок видит проблему по питанию, по иммобилайзеру, по низкому напряжению).

Шаг 6. Сборка, сброс адаптаций, тест-драйв

После ремонта стираю ошибки, делаю тест-драйв 10-20 км с разными режимами: холостой, плавный разгон, 2500-3500 об/мин, торможение двигателем. Смотрю, возвращается ли P0010, и как ведут себя углы распредвала.

Промывка соленоида и сетки: когда имеет смысл

Если соленоид электрически живой, но есть подозрение на подклинивание, его можно снять и промыть. Я делаю это так: очиститель карбюратора/тормозов + продувка, аккуратно, без излишнего давления в «не туда». Иногда есть сетка-фильтр (на некоторых моторах она в канале, на некоторых - на самом соленоиде). Сетку чистим отдельно.

Но я всегда говорю владельцу: промывка - не ремонт причины. Если масло грязное, через 1-3 тыс. км всё вернётся. Правильный шаг - нормальное масло с допуском, адекватный интервал и, если мотор реально загажен, мягкая очистка перед заменой масла (без агрессивных промывок, которые могут сорвать отложения и забить каналы).

Сколько стоит устранить P0010 в Украине: реальные вилки цен

Цены зависят от доступа и марки, но по рынку (2024-2026) ориентиры такие:

Работа/деталь	Ориентир цены	Комментарий
Диагностика OBD + базовые проверки	500-1500 грн	Если с замерами и разбором разъёмов - ближе к верхней
Ремонт проводки/разъёма соленоида	800-4000 грн	Зависит от места обрыва и объёма разборки
Замена соленоида VVT (аналог)	1200-4500 грн	Цена детали, работа отдельно
Замена соленоида VVT (оригинал)	70-250$	На некоторые VAG/BMW может быть дороже
Замена масла + фильтр (с работой)	1800-5000 грн	Зависит от объёма, бренда, допуска
Ремонт ЭБУ (канал управления)	1500-6000 грн	Только у тех, кто умеет, иначе будет дороже
Замена ЭБУ + привязка	200-800$	Иногда дешевле найти б/у комплект

Ошибки при ремонте, которые я вижу постоянно

Если хотите сэкономить - не повторяйте чужие грабли:

• меняют соленоид без проверки проводки. Потом P0010 остаётся, владелец злится, а причина - один переломанный провод.
• чистят соленоид, когда катушка в обрыве. Механически он может быть чистый, но электрически мёртвый.
• ставят дешёвый «универсальный» аналог. Сопротивление другое - ЭБУ видит ненормальный ток и снова пишет про цепь управления актуатора положения распредвала A.
• путают впуск/выпуск и меняют не тот клапан.
• льют масло без допуска и надеются, что VVT это простит.

Профилактика: как не увидеть P0010 снова

Профилактика банальная, но работает:

1. нормальное масло и интервал. Для большинства бензиновых моторов в Украине я бы ориентировался на 7-10 тыс. км при городе.
2. следите за течами клапанной крышки. Масло в разъёмах = будущие электрические ошибки, не только P0010.
3. после мойки двигателя продувайте разъёмы, не заливайте катушки и датчики.
4. при ремонте жгутов используйте нормальный обжим/пайку и термоусадку, а не «скрутку под изоленту».

Короткий вывод по делу

P0010 и формулировка «Цепь управления актуатора положения распредвала А - обрыв (банк 1)» почти всегда решаются электрической диагностикой: питание, предохранитель, разъём, проводка, катушка соленоида. Я бы начинал именно так, а к маслу и фазовращателю переходил только после того, как убедился, что цепь управления действительно исправна.

Если хотите - напишите в комментариях марку/модель/год, двигатель (код мотора), и что показывает сканер (freeze frame, сопутствующие ошибки). Подскажу, где на вашем авто чаще всего рвётся проводка и какие значения сопротивления соленоида считать нормой.

Из моего опыта: P0010 лечится быстрее всего там, где мастер не «угадывает», а меряет. Один мультиметр и 20 минут проверки часто экономят владельцу 100-200$ на лишних деталях.
