P0638 → Диапазон/характеристики управления приводом дроссельной заслонки: причины, диагностика и ремонт своими руками

Код P0638 - это не «каприз электроники», а прямой сигнал: Диапазон/характеристики управления приводом дроссельной заслонки вышли из нормы. Проще: блок управления двигателем (ECU/PCM) не видит, что электронная дроссельная заслонка (ETC/DBW - drive-by-wire) отрабатывает команду так, как должна. Команда дается - а угол открытия/скорость/ток/обратная связь не совпадают с ожиданиями.

За 30 лет в ремонте я видел, как из-за P0638 люди меняли полмашины: педаль газа, «мозги», половину проводки, а по факту было банально - грязный узел дросселя, подсевшее питание или неверная адаптация. Но бывает и обратное: владельцу «почистили заслонку», сбросили ошибки - и через неделю он возвращается на эвакуаторе, потому что заклинивает редуктор привода. Поэтому тема диапазон/характеристики управления приводом дроссельной заслонки требует дисциплины: диагностика по шагам, замеры, контрольные цифры и правильная адаптация.

Как проявляется ошибка P0638 в реальной жизни

Когда выскакивает P0638, машина почти всегда уходит в аварийный режим (limp mode). Логика проста: если диапазон/характеристики управления приводом дроссельной заслонки непредсказуемы, ECU ограничивает крутящий момент, чтобы вы не «улетели» на внезапном открытии.

Типовые симптомы, которые я слышу на приемке:

1. Педаль «ватная», машина не едет, обороты ограничены (часто 1500-2500 об/мин).
2. Холостой ход плавает, иногда глохнет при сбросе газа.
3. Появляется задержка реакции на газ, потом резкий подхват (редко, но опасно).
4. На прогретом моторе все терпимо, а на холодном - сразу «Check» и тупняк (или наоборот).
5. Ошибка то появляется, то исчезает, особенно в дождь/после мойки.

Если к P0638 добавляются P0121/P0122/P0123 (датчик положения дросселя), P2101/P2111/P2112 (привод/заклинивание), P2135 (рассогласование датчиков), P0607/P061B (внутренние ошибки PCM) - вероятность «железа» или питания выше. Но основной смысл один: Диапазон/характеристики управления приводом дроссельной заслонки не укладываются в карту ожиданий блока.

Как устроен электронный дроссель и почему он ругается на диапазон

В механическом дросселе был трос и винт холостого - все видно и понятно. Сейчас в большинстве авто (особенно после 2004-2006 годов) стоит электронная заслонка: мотор-редуктор поворачивает ось, а положение контролируют 1-2 датчика (TPS1/TPS2). Педаль газа тоже с 2 датчиками (APP1/APP2). ECU постоянно сравнивает:

• что попросил водитель (APP),
• что командовал блок (управление мотором заслонки, PWM/ток),
• что реально получилось по обратной связи (TPS).

Код P0638 появляется, когда по логике производителя диапазон/характеристики управления приводом дроссельной заслонки отличаются от нормы: не тот угол, не та скорость изменения, подозрительный ток привода, «дрожание» сигнала, зависание на определенном проценте, либо несоответствие ожиданий в конкретном режиме (холостой, частичная нагрузка, сброс газа, старт).

Где чаще всего встречается P0638 (марки, моторы, особенности)

P0638 универсальный OBD-II, но на практике чаще вижу его на машинах с «капризным» узлом заслонки или чувствительной адаптацией. По Украине типовые гости в моем журнале:

• VAG (VW Golf V/VI, Passat B6, Skoda Octavia A5, Audi A4 B6/B7) - моторы 1.6 MPI BSE/BSF, 2.0 FSI, 1.8T; иногда после чистки без адаптации.
• Opel (Astra H, Zafira B) - Z16XEP/Z18XER: грязь + подсос + слабый аккумулятор дают букет по дросселю.
• Renault/Dacia (Megane II/III, Logan, Sandero) - K4M, K7M, H4M: часто контакт/масса, иногда узел заслонки изнашивается редуктор.Ford (Focus 2, Mondeo 4) - Duratec 1.6/2.0: бывает из-за подсевшего питания, коррозии разъема, подсоса воздуха.
• Toyota (Corolla E120/E150, Avensis) - 1ZZ/1AZ: реже, но встречается при загрязнении/подклинивании и после некачественной мойки мотора.
• Hyundai/Kia (Elantra HD, i30, Ceed ED) - G4FC/G4FG: загрязнение заслонки + неверная адаптация холостого.

Суть одна: для появления P0638 достаточно, чтобы диапазон/характеристики управления приводом дроссельной заслонки стали «не как в книге» - даже если мотор еще как-то работает.

Причины P0638: от простого к дорогому

Я всегда начинаю с вероятностей. По статистике гаража (и моих записей), P0638 чаще всего дают не «мозги», а питание/контакты/грязь/адаптация. Но если тянуть - можно добить узел.

1) Загрязнение и подклинивание дроссельной заслонки

Нагар по кромке тарелки и на стенках приводит к тому, что мотору привода приходится прикладывать больше усилия. ECU видит повышенный ток/замедление, и диапазон/характеристики управления приводом дроссельной заслонки выпадают из нормы. На пробегах 60-120 тыс. км это классика, особенно город, короткие поездки, масло в впуске от вентиляции картера.

2) Износ моторчика/редуктора привода заслонки

Редуктор пластиковый, моторчик коллекторный - со временем щетки/коллектор/шестерни устают. Симптом: то работает, то нет, часто на горячую. При износе ECU снова фиксирует P0638, потому что не может стабильно держать нужный угол.

3) Проблемы с проводкой и разъемами

Перелом жгута у корпуса заслонки, окисление пинов, плохая масса двигателя, «поджаренная» проводка после кустарной сигнализации. Любая просадка по питанию 5V опорного, по массе или по силовой линии привода меняет диапазон/характеристики управления приводом дроссельной заслонки. На Ford/Opel часто вижу влагу в разъеме и зеленую медь.

4) Низкое напряжение бортсети и слабый аккумулятор

Зимой это прям триггер. На запуске напряжение падает до 8.5-9.5 V, блок видит странную отработку заслонки, записывает P0638. Иногда достаточно заменить АКБ или восстановить массу, и проблема уходит.

5) Подсос воздуха/проблемы впуска

Трещина патрубка после ДМРВ/ДАД, неплотный коллектор, подсос через прокладку - ECU пытается стабилизировать ХХ, гоняет дроссель, а диапазон/характеристики управления приводом дроссельной заслонки становятся «нервными».

6) Ошибки адаптации/калибровки после чистки или замены

Самая обидная причина. Почистили заслонку до блеска, геометрия «нуля» изменилась, а адаптацию не сделали. ECU продолжает думать, что «закрыто» - это одно положение, а на деле другое. Итог: P0638 и плавающий холостой. На VAG и Renault такое встречаю постоянно.

7) Педаль газа (APP) и ее корреляция

Формально P0638 про привод дросселя, но если APP дает неправильную команду, ECU видит несоответствие реакции и может выбросить код по диапазон/характеристики управления приводом дроссельной заслонки. Обычно рядом будут P2122-P2127, P2138.

8) Сбой/дефект ECU (редко, но бывает)

Я ставлю это в конец. Но бывают случаи: вода в блоке, трещины пайки, пробитые драйверы управления мотором заслонки. Тогда P0638 повторяется на исправном узле и проводке.

Насколько опасно ездить с P0638

Если вы видите P0638, я не рекомендую «кататься месяц, пока руки дойдут». Почему:

• можно застрять в аварийном режиме в самый неудобный момент (обгон, подъем, перекресток);
• повышенный ток привода при подклинивании добивает моторчик/драйвер ECU; ремонт станет дороже;
• на некоторых авто возможны нестабильные обороты и внезапные провалы, что неприятно и небезопасно.

Доехать до сервиса можно, но без гонок. И желательно не с полумертвым аккумулятором.

Диагностика P0638: как я проверяю по шагам

Я люблю порядок. P0638 не диагностируется «на глаз». Сначала читаем параметры, потом трогаем железо. Иначе вы получите «поменял заслонку - не помогло».

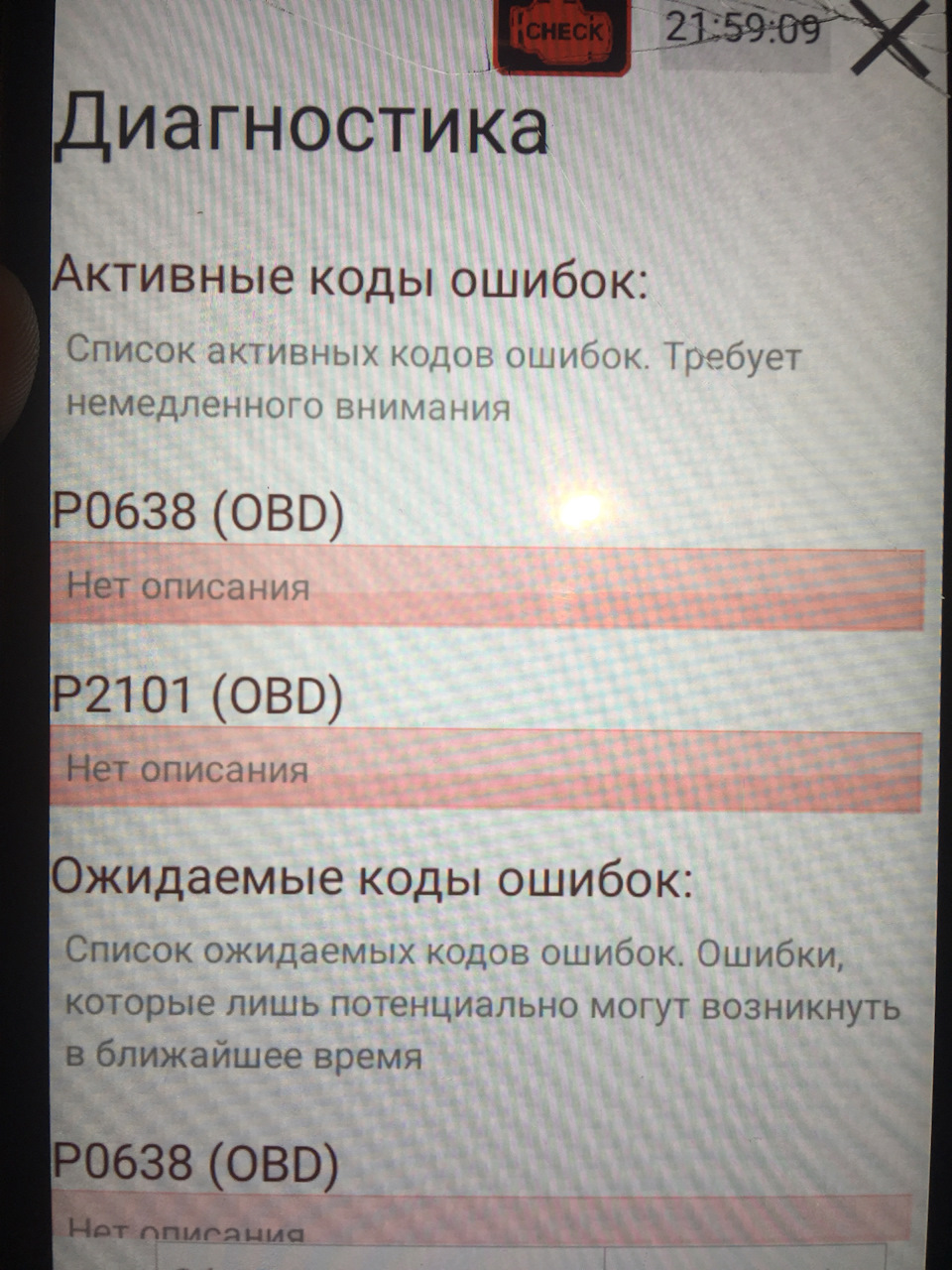

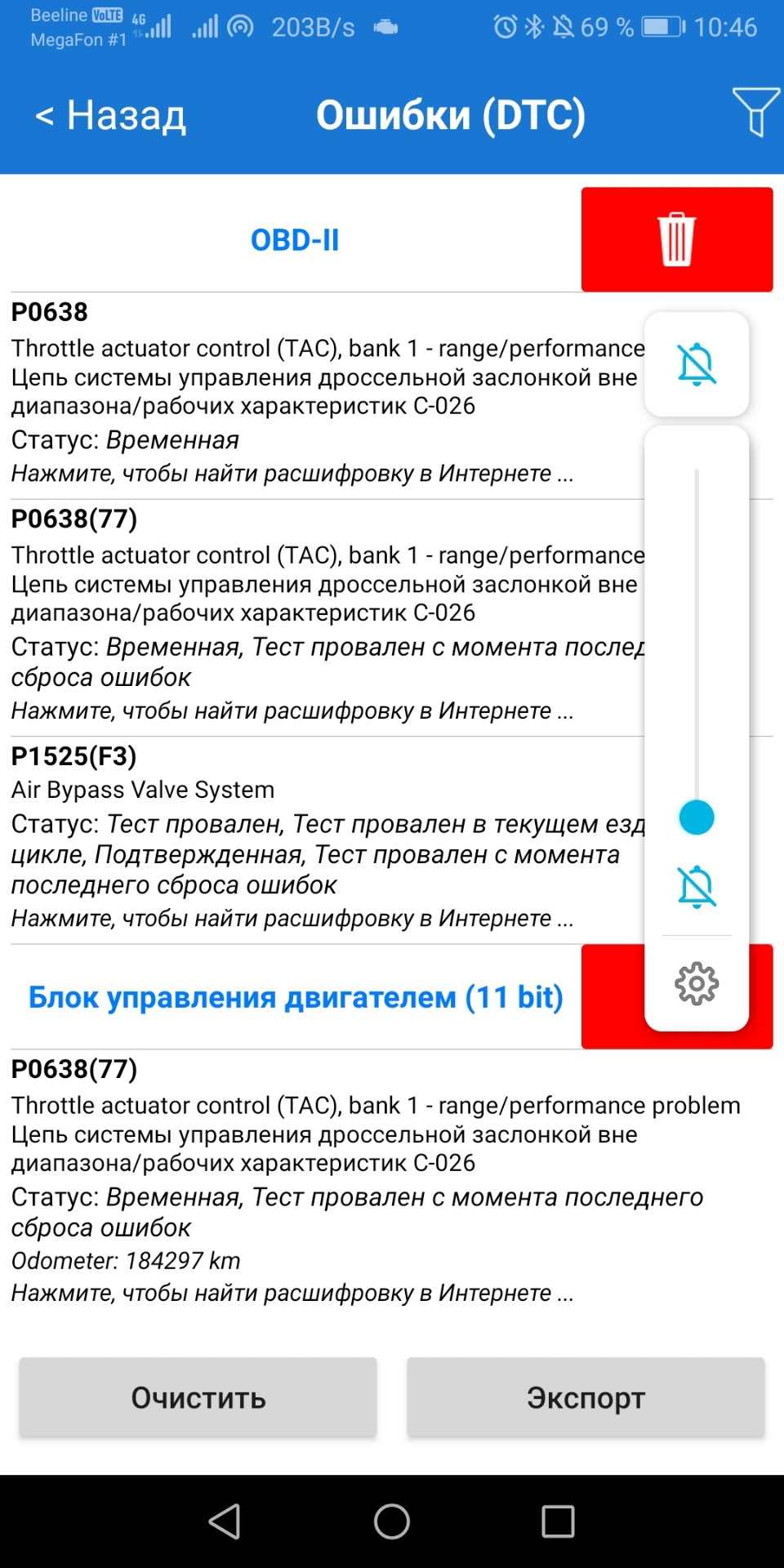

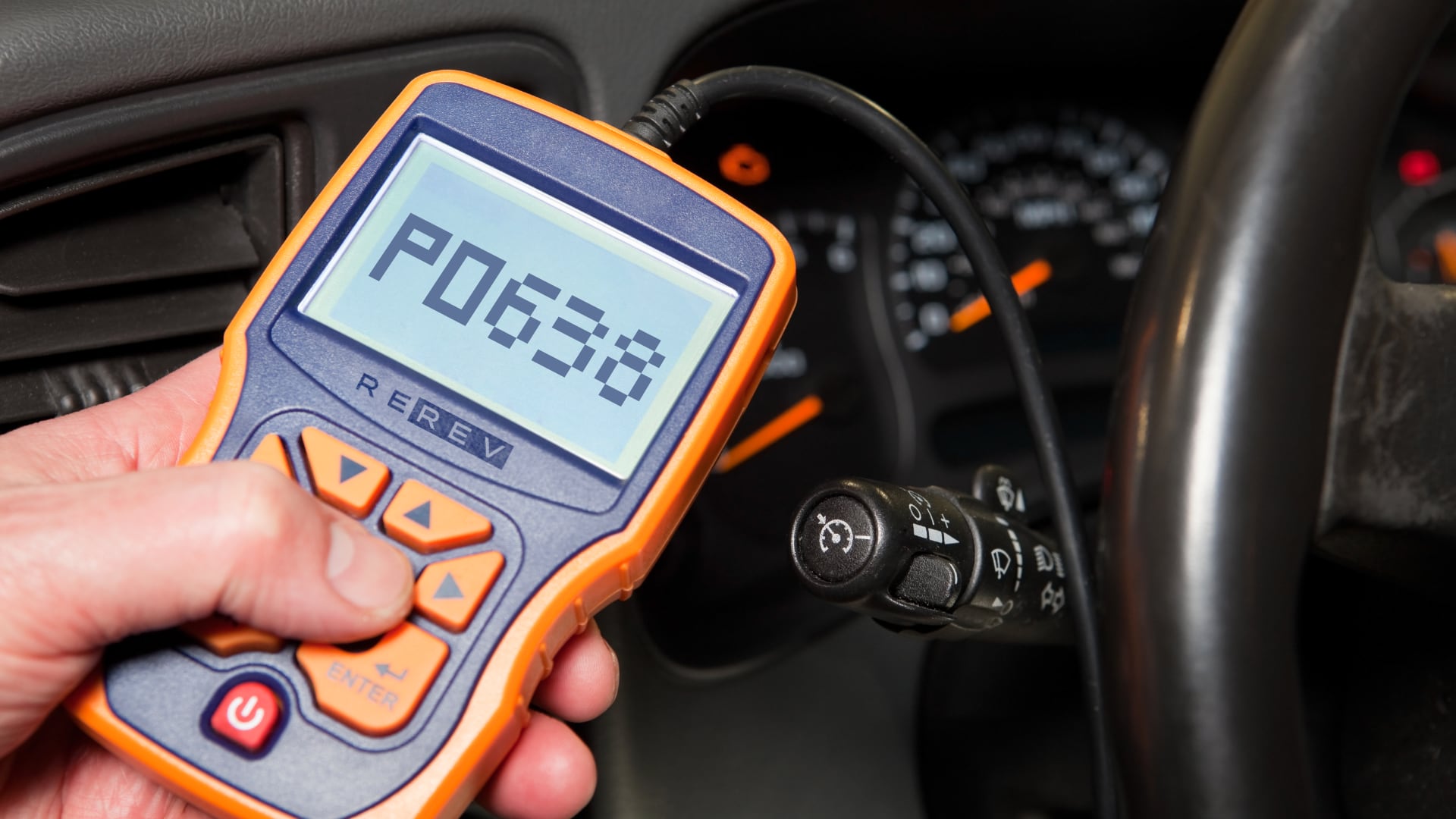

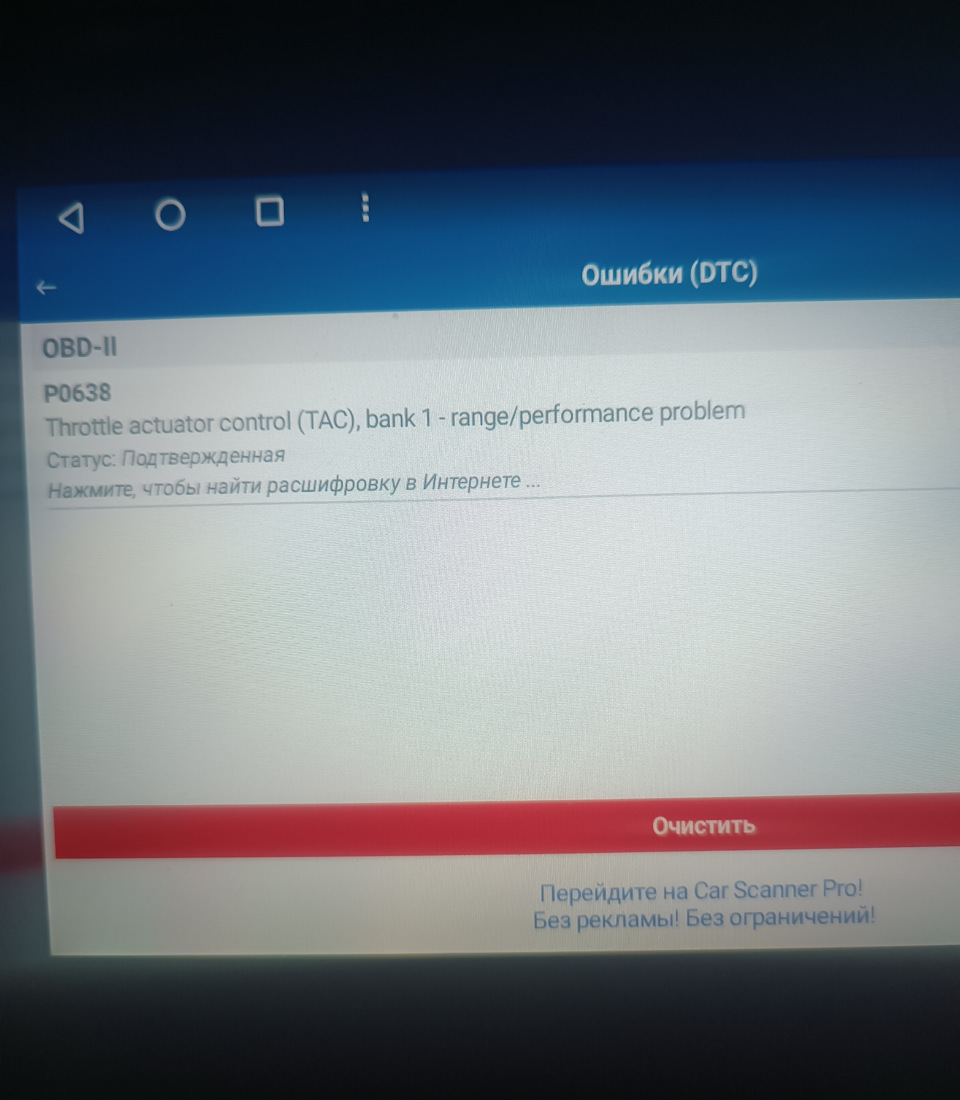

Шаг 1. Сканер и данные стоп-кадра

Считываю ошибки, freeze frame и текущие параметры. Меня интересуют:

• обороты, температура ОЖ, скорость, нагрузка;
• напряжение бортсети в момент фиксации (если было 9-10 V - уже подсказка);
• желаемое положение дросселя и фактическое;
• TPS1/TPS2 (должны быть согласованы);
• APP1/APP2 (должны быть согласованы);
• краткосрочные/долгосрочные коррекции топлива (STFT/LTFT): если сильный подсос, будут уходить в плюс.

Нормально, когда при плавном нажатии газа фактический угол следует за желаемым без задержек и «ступенек». Если желаемое растет, а фактическое «висит» - это прямой путь к P0638 по Диапазон/характеристики управления приводом дроссельной заслонки.

Шаг 2. Проверка питания и масс (не пропускайте)

Перед тем как снимать заслонку, я проверяю базу: напряжение АКБ, заряд генератора, падение на массах. Типовые цифры:

• АКБ в покое: 12.5-12.8 V;
• на заведенном: 13.8-14.5 V (зависит от авто и температуры);
• падение напряжения на массе двигателя при нагрузке (фары, печка): желательно до 0.1-0.2 V.

Плохая масса - это «невидимый» убийца, который меняет диапазон/характеристики управления приводом дроссельной заслонки без очевидных механических проблем.

Шаг 3. Визуальный осмотр впуска и разъемов

Смотрю патрубок до дросселя, хомуты, трещины, следы масла, подсос. Проверяю разъем заслонки: чтобы фиксатор целый, пины сухие, без зелени. Если была мойка мотора - вероятность влаги высокая.

Шаг 4. Проверка работы заслонки через тест исполнительных механизмов

Если сканер умеет, делаю «actuator test»: открытие/закрытие. Слушаю звук. Нормальный узел шуршит ровно. Если есть подкусы, писк, хруст - механика/редуктор. Если молчит - питание/проводка/драйвер.

Шаг 5. Осциллограф/мультиметр по датчикам TPS

На многих заслонках два датчика положения (иногда один индуктивный/магниторезистивный). Их графики должны быть плавными, без провалов. На потенциометрах типовые проблемы - «мертвая зона» в одном месте, из-за чего ECU ловит рассогласование и выписывает P0638 по Диапазон/характеристики управления приводом дроссельной заслонки. Мультиметр не всегда ловит кратковременный провал - осциллограф лучше.

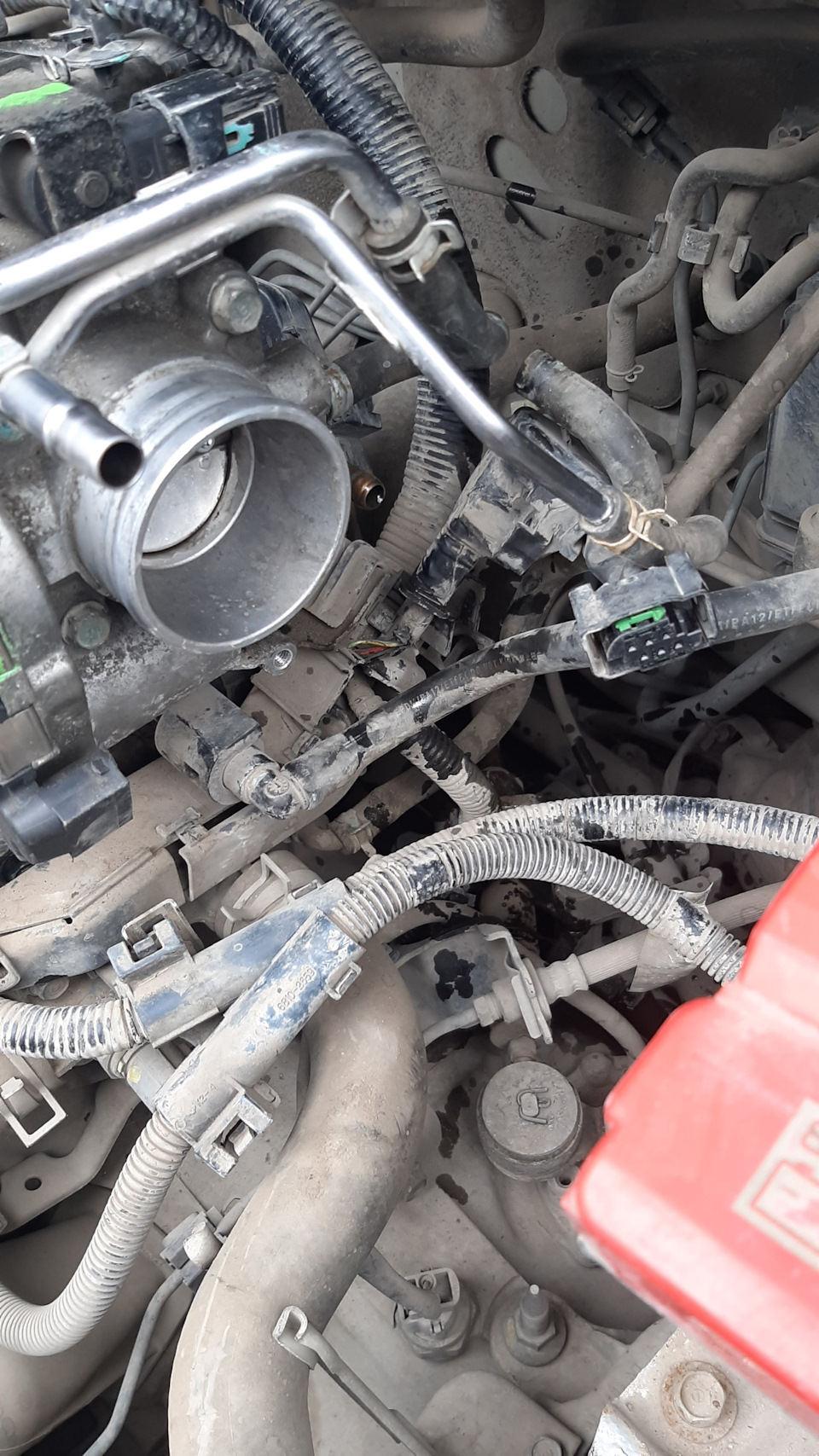

Шаг 6. Снятие и осмотр дроссельного узла

Снимаю узел, смотрю кромку заслонки и канал. Если нагар по окружности и липкая пленка - чистка обязательна. Но аккуратно: нельзя царапать покрытие и нельзя заливать моторчик агрессивным очистителем.

Шаг 7. Адаптация/обучение дросселя

После чистки или замены я всегда выполняю адаптацию. На разных авто процедура отличается: где-то «basic settings» в диагностике (VAG), где-то достаточно ключ/зажигание по алгоритму, где-то нужно обучение холостого и сброс самообучения. Без этого P0638 может возвращаться даже на идеально чистом узле, потому что диапазон/характеристики управления приводом дроссельной заслонки для блока стали «не теми».

Чек-лист диагностики: что проверить, чтобы не попасть на лишние траты

Я собрал то, что реально экономит деньги. И да, это тот случай, когда 20 минут замеров могут сберечь 300-500 долларов.

1. Считать P0638 и сопутствующие коды, посмотреть freeze frame.
2. Проверить напряжение АКБ и заряд генератора, падения на массах.
3. Осмотреть разъем дросселя, жгут, наличие влаги/окислов.
4. Проверить впуск на подсос: патрубки, прокладки, вакуумные шланги.
5. На сканере сравнить желаемое/фактическое положение заслонки, TPS1/TPS2, APP1/APP2.
6. Сделать тест исполнительного механизма (если доступен) и послушать узел.
7. Снять и аккуратно почистить заслонку при наличии нагара (без фанатизма).
8. Выполнить адаптацию дросселя и/или холостого хода по регламенту конкретной модели.
9. Если P0638 возвращается - прозвонить проводку под нагрузкой, проверить опорные 5V и массы.
10. Только после этого думать о замене дросселя или ремонте ECU.

Как правильно чистить электронную дроссельную заслонку, чтобы не сделать хуже

Я не против чистки, я против «залили карбклинером все подряд». Электронный узел боится агрессивной химии в моторчике и датчиках. Если у вас P0638, чистка часто помогает именно потому, что возвращает диапазон/характеристики управления приводом дроссельной заслонки в норму: заслонка снова движется легко и предсказуемо.

Что нужно

Очиститель дросселя/впуска (не самый злой), чистые салфетки, мягкая кисть, перчатки. Иногда - новая прокладка дросселя (часто 100-400 грн, зависит от авто).

Мои правила

• Снимаю минус с АКБ, если есть риск коротнуть разъем или если производитель так рекомендует.
• Узел лучше снять. Чистка «на машине» часто загоняет грязь в коллектор.
• Не лью литрами внутрь корпуса, не купаю моторчик.
• Заслонку рукой открываю аккуратно, без рывков. На некоторых узлах производитель вообще не любит принудительное открытие - лучше использовать диагностический режим, если он доступен.
• Не царапаю кромку и посадочное место: там может быть покрытие, влияющее на герметичность.

После чистки - адаптация. Если ее пропустить, ECU может продолжать «искать ноль», а вы снова увидите P0638 и жалобу на диапазон/характеристики управления приводом дроссельной заслонки.

Адаптация дроссельной заслонки: почему без нее P0638 возвращается

Смысл адаптации - научить блок, где «закрыто», где «открыто», и как быстро узел реально двигается. Когда заслонка была грязная, ECU подстроился под повышенное сопротивление. Вы почистили - характеристики изменились. Если блок не пересчитает параметры, он может считать, что диапазон/характеристики управления приводом дроссельной заслонки «уехали», и писать P0638.

Типовые варианты адаптации:

• Через диагностический прибор: Basic Settings/Throttle Body Adaptation/ETC Relearn.
• Процедура ключом: зажигание ON на 30-60 секунд без запуска, потом OFF, потом запуск (на некоторых авто).
• Обучение ХХ: прогрев, работа без нагрузки, затем с нагрузкой (кондиционер), иногда поездка по циклу.

Я не даю универсальную «секретную комбинацию педалей», потому что на одной модели это работает, на другой - нет, а на третьей вы только добавите новых ошибок. Лучше уточнять по конкретному авто. Но принцип один: адаптация обязательна, если вы боретесь с P0638 и диапазон/характеристики управления приводом дроссельной заслонки.

Таблица: что обычно ломается и сколько стоит в Украине

Цены усредненные по рынку Украины (Киев/Днепр/Одесса/Харьков) на 2024-2026, без фанатизма. В регионах может быть дешевле на 10-20%, на «премиуме» - дороже.

Узел/работа	Когда подозревать	Ориентир цены
Диагностика сканером + анализ параметров	P0638, аварийный режим, нужна причина	400-1200 грн
Чистка дроссельной заслонки (со снятием)	Нагар, подклинивание, плавает ХХ	800-2000 грн
Адаптация/обучение дросселя	После чистки/замены, P0638 возвращается	300-1200 грн
Ремонт проводки/разъема	Периодические отказы, реагирует на шевеление жгута	500-3000 грн
Замена дроссельного узла (аналог/б/у)	Износ редуктора/моторчика, закусы, P0638 стабильно	150-400 $ (деталь) + 600-1500 грн работа
Замена дроссельного узла (оригинал)	Нужна гарантия/редкий узел	350-900 $ (деталь) + 600-1500 грн работа
Ремонт/восстановление ECU (драйвер дросселя)	Все исправно, а управление «мертвое»	2500-12000 грн

Частые ошибки при ремонте P0638 (и почему потом пишут, что «ничего не помогает»)

Я специально перечислю то, что вижу в реальности. Если узнаете себя - не обижайтесь, лучше исправьте подход.

• Меняют заслонку первой, не проверив питание и массу. А причина - падение напряжения или гнилой провод.
• Чистят заслонку до фанатизма и разрушают покрытие/кромку, после чего ХХ становится нестабильным.
• Не делают адаптацию, и P0638 возвращается через 5-50 км.
• Льют очиститель так, что он попадает в моторчик/датчики - потом узел умирает окончательно.
• Стирают ошибки и радуются, не глядя на параметры. А проблема остается, просто еще не проявилась.

Практика: несколько типовых сценариев из моего опыта

Сценарий 1: Opel Astra H Z16XEP, P0638 после морозов

Жалоба: не тянет, горит «машинка с ключиком». По сканеру P0638, напряжение в freeze frame 9.2 V. АКБ 45 А·ч уставший, стартер берет много, масса двигателя окислена. Чистить заслонку можно, но сначала привожу питание в норму: новая масса/зачистка, АКБ 60 А·ч. Ошибка ушла, диапазон/характеристики управления приводом дроссельной заслонки вернулись в пределы. Итог ремонта: 0 грн за заслонку, только электрика.

Сценарий 2: VW Passat B6 2.0 FSI, P0638 после чистки

Человек сам снял и почистил, поставил - и началось: ХХ 1200-1500, дергается, P0638. В параметрах желаемый угол не совпадает с фактическим в зоне малого открытия. Решение: правильная адаптация через VCDS (Basic Settings), проверка подсоса по патрубку. После адаптации и устранения подсоса (треснувший шланг вентиляции картера) диапазон/характеристики управления приводом дроссельной заслонки стабилизировались.

Сценарий 3: Ford Focus 2 1.6, периодический P0638 в дождь

Ошибка появляется после мойки/ливня. Разъем заслонки влажный, внутри - зеленый налет. Проводка «дышит», контакт то есть, то нет. Промывка контактов, замена части пинов, герметизация, проверка жгута у радиатора. После ремонта проводки P0638 не возвращается уже год.

Проверки для продвинутых: когда без осциллографа и нагрузки не обойтись

Если вы уже чистили, адаптировали, питание нормальное, а P0638 все равно лезет - значит проблема тоньше. Тут я делаю то, что редко делают «на скорую руку».

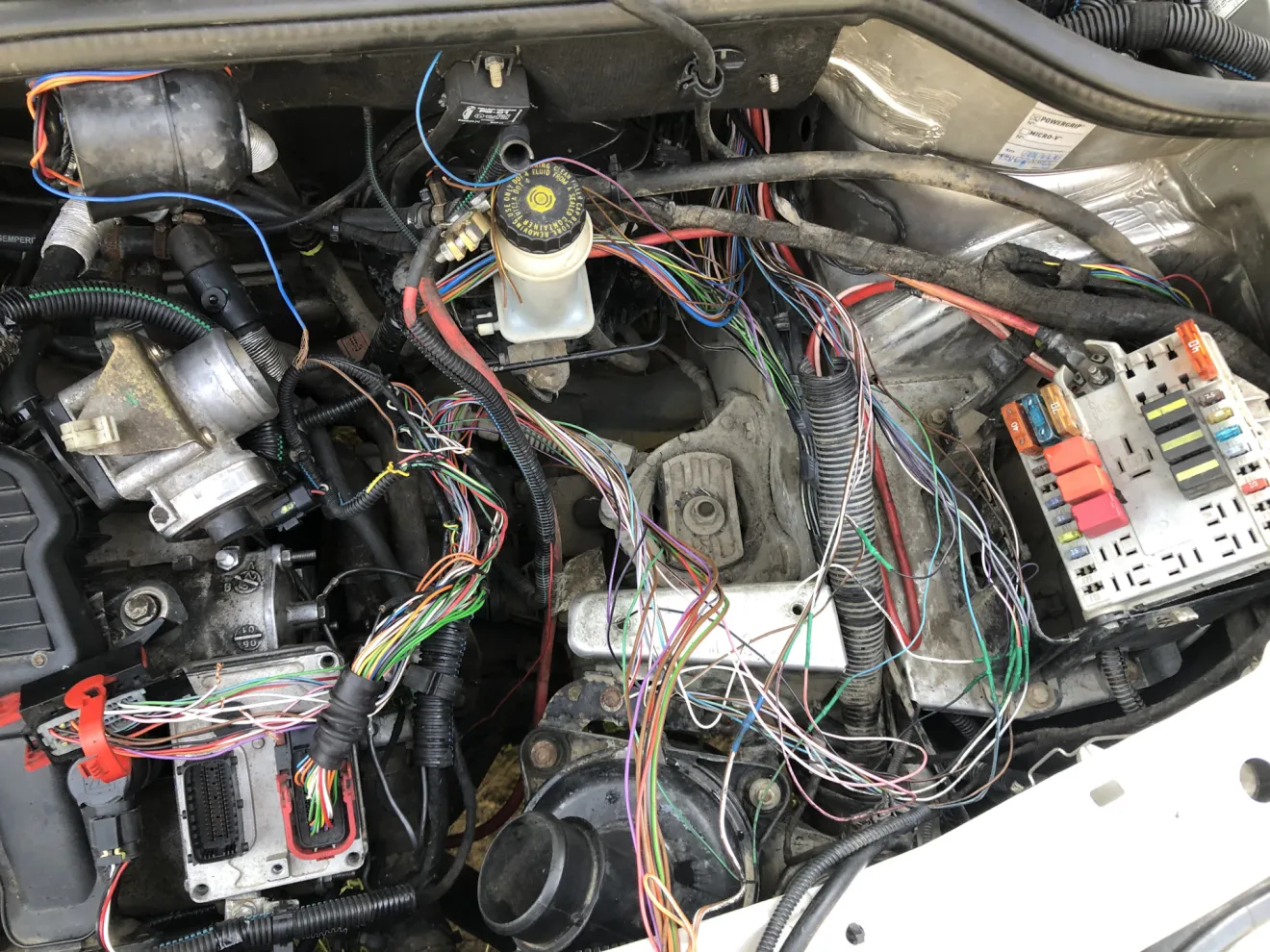

Проверка проводки под нагрузкой

Прозвонка мультиметром «на обрыв» мало что дает: жила может быть надломлена, но контакт есть, пока не пошевелишь. Я нагружаю цепь лампочкой/нагрузочным резистором и шевелю жгут. Если напряжение проседает - вот вам и диапазон/характеристики управления приводом дроссельной заслонки вне нормы.

Осциллограмма TPS

На потенциометрических датчиках видно «ступеньку» или провал в одной точке. Именно в этой точке ECU ловит несоответствие и пишет P0638. У клиента это проявляется как «иногда тупит при трогании».

Проверка опорного 5V

Если опорное питание просаживается из-за коротящего датчика (например, датчик давления, EGR, датчик кондиционера - зависит от схемы), то дроссель и педаль начинают отдавать неверные сигналы. Тогда P0638 - следствие, а не причина. Отключением датчиков по очереди и контролем 5V можно вычислить виновника.

Когда нужно менять дроссельный узел, а когда он еще живой

Я не фанат менять узлы «по коду». Менять заслонку стоит, если выполняются условия:

• есть явные механические подклинивания, хруст редуктора, зависания;
• в тесте исполнительного механизма узел не повторяет команды стабильно;
• по осциллографу TPS имеет провалы/обрывы;
• после чистки, адаптации, ремонта проводки P0638 возвращается быстро и одинаково;
• ток потребления привода подозрительно высокий (зависит от модели, но тенденция видна по сравнению с «живым» узлом).

Если же P0638 появился после просадки напряжения, после мойки, после вмешательства в проводку, после чистки без адаптации - часто дроссель менять не нужно. Нужно вернуть диапазон/характеристики управления приводом дроссельной заслонки в норму правильными действиями.

Нюансы по топливу, воздуху и холостому: почему P0638 иногда маскирует другую неисправность

Иногда код P0638 - это верхушка. ECU пытается стабилизировать обороты, гоняет заслонку, и по итогу фиксирует диапазон/характеристики управления приводом дроссельной заслонки как «неправильные». А причина - в другом:

1. подсос воздуха после заслонки (прокладка коллектора, вакуумник, адсорбер);
2. забитый клапан PCV, который начинает «подсасывать» не по плану;
3. неверные показания ДАД/ДМРВ, из-за чего ECU рассчитывает нагрузку неправильно;
4. пропуски зажигания (misfire), когда обороты падают и блок пытается «спасти» ХХ заслонкой.

Поэтому я всегда смотрю коррекции топлива и счетчики пропусков. Если LTFT ушли в +10…+20%, а заслонка чистая - ищите воздух. Иначе будете бесконечно бороться с P0638, хотя диапазон/характеристики управления приводом дроссельной заслонки тут вторичны.

Что делать в дороге, если P0638 выскочил внезапно

Мой «дорожный» алгоритм без героизма:

• Оцените поведение: если машина еле едет и обороты ограничены - это limp mode, не пытайтесь «продавить» педалью.
• Заглушите/заведите: иногда помогает временно, если контакт плавающий.
• Проверьте клеммы АКБ: часто банально ослаблены.
• Если есть сканер - посмотрите напряжение и текущий угол заслонки. Если напряжение низкое, лучше ехать к электрику/зарядить АКБ.
• Если поведение опасное (провалы на перекрестке, глохнет) - эвакуатор дешевле, чем ДТП.

И да: стирание ошибок без устранения причины не «лечит» P0638. Диапазон/характеристики управления приводом дроссельной заслонки не восстановятся от кнопки «Clear DTC».

Вопросы, которые я обычно задаю владельцу (задайте их себе)

Ответы на эти вопросы часто сразу выводят на причину P0638:

1. Ошибка появилась после мойки двигателя или дождя?
2. Недавно чистили/снимали дроссель, меняли прокладки, патрубки, ставили ГБО?
3. АКБ старый, зимой тяжело крутит?
4. Есть плавающий холостой или повышенный расход топлива?
5. Есть сопутствующие коды по педали, TPS, питанию, пропускам?

Напишите в комментариях к записи на 100.ks.ua марку/модель, мотор, пробег и какие коды кроме P0638 сидят рядом - подскажу, где чаще всего «стреляет» Диапазон/характеристики управления приводом дроссельной заслонки именно на вашей конфигурации.

Коротко о профилактике: как снизить шанс повторения P0638

Профилактика здесь простая и техническая, без магии:

• нормальный аккумулятор и чистые массы; на многих авто ресурс АКБ 3-5 лет в реальных условиях;
• периодическая проверка патрубков впуска и PCV; резина стареет, подсосы растут;
• чистка дросселя по состоянию (обычно раз в 40-80 тыс. км в городе), обязательно с корректной адаптацией;
• аккуратная мойка моторного отсека без заливания разъемов.

Когда все это соблюдено, P0638 встречается реже, а диапазон/характеристики управления приводом дроссельной заслонки остаются в пределах, задуманных инженерами.

Из практики: если вы боретесь с P0638, но игнорируете питание, массу и адаптацию - вы лечите симптом. Дроссельный узел любит стабильную электрику и правильное обучение.
