Як замінити гальмівні барабани: покрокова інструкція без «магії» та маркетингу

Гальмівний барабан — деталь проста за формою, але примхлива за наслідками. Якщо барабан зношений, перегрітий або овальний, ви отримаєте биття, погану ефективність стоянкового гальма й «ватну» педаль. А іноді — клин колеса після миття/дощу, коли колодки прилипають до іржі всередині. Виробники люблять писати «ресурс 150 000 км», але на практиці барабани в Україні часто відмовляють раніше: сіль, пісок, перегрів у заторах, рідке обслуговування й неякісні колодки роблять своє.

Нижче — ґрунтовна інструкція, з якою впорається новачок і якою не соромно користуватися в майстерні. Будуть реальні цифри, типові проблеми й чек-листи. Приклади по масових авто: Renault з мотором K4M (часто барабани на задній осі), VAG з EA888 (рідше, але зустрічається в бюджетних комплектаціях/старих моделях), а також типові барабанні вузли на Lanos/Logan/Fabia/Fiesta тощо.

Коли барабани точно пора міняти (а не «ще походять»)

• Овальність/биття: педаль пульсує, задня частина «підкушує» при легкому гальмуванні.
• Скрип/шурхіт, який не минає після очищення: часто це бортик і знос до металу.
• Стояночний гальмо тримає лише на 6–10 клацаннях або не тримає на схилі, хоча колодки «свіжі».
• Підтік робочого циліндра + забруднення маслом — барабан часто вже пошкоджений (масло/гальмівна рідина вбираються в накладки, з'являються плями і перегрів).
• Внутрішній діаметр перевищує допустимий (вибито на барабані або вказано в мануалі).
• Тріщини/синюваті плями (перегрів) і глибокі подряпини.

Реальні ресурси на практиці

• Місто/таксі: 40–80 тис. км до відчутного зносу (особливо з дешевими колодками).
• Змішаний режим: 80–140 тис. км за умови регулярного очищення й нормальних колодок.
• Траса: іноді 150–200 тис. км, але це скоріше виняток і зазвичай при справному регуляторі зазору.

Якщо барабан «живий», його іноді проточують. Але проточка має сенс лише при наявності запасу по діаметру й нормальній геометрії. На дешевих барабанах метал часто м'якший, після проточки вони починають «дзвеніти» і швидше нагріватися.

Сколько стоит замена в Украине (средние цены)

Інструменти та витратні матеріали: що підготувати заздалегідь

Інструмент

• Домкрат і надійні підпори (козли). На одному домкраті працювати не можна.
• Балонний ключ/головка під гайки колеса.
• Набір головок/ключів, зазвичай 10–19 мм (залежить від авто).
• Викрутки (плоска/хрестова), пасатижі.
• Зйомник барабана (бажано). Іноді рятує півгодини життя і ступицю.
• Молоток 300–800 г і мідна/гумова киянка.
• Щітка по металу, наждачка.
• Динамометричний ключ (бажано).
• Клещі/гачок для пружин барабанних колодок (не обов'язково, але зручно).

Хімія та витратні матеріали

• Очищувач гальм (аерозоль).
• Проникаюча змазка (WD-40/аналоги) — для болтів і прикипілих місць, але не на фрикційні поверхні.
• Високотемпературна гальмівна змазка (тонким шаром на опорні точки колодок).
• Мідна паста/антизадирна — на посадку барабана до ступиці (дуже тонко).
• Гальмівна рідина DOT4 (якщо доведеться працювати з циліндрами/прокачкою).
• Нові барабани (зазвичай міняють парою).
• Нові колодки, бажано + ремкомплект пружин.

Гаражна практика: якщо барабан знімався «через мат і кувалду», а посадка ступиці була ржавая — новый барабан без очистки и тонкой антизадирной смазки прикипит к ступице за один сезон. Потом вы снова будете «воевать».

З досвіду слюсаря, який не любить повторювати одну й ту ж роботу двічі

Безпека і підготовка

1. Працюйте на рівній площадці. Під передні колеса — упори проти відкату.
2. Зніміть авто з ручного гальма до підйому задньої частини (інакше барабан не знімете).
3. Ослабте гайки колеса на землі, потім підніміть авто і поставте на підпірки.
4. Зніміть колесо.

Якщо у вас барабани суміщені з маточинним підшипником (часто на французах/японцях/корейцах у деяких поколіннях), процедура відрізняється: барабан може зніматися разом з маточиною, а гайка маточини — одноразова (уточнюйте за моделлю).

Покрокова заміна барабана: універсальний алгоритм

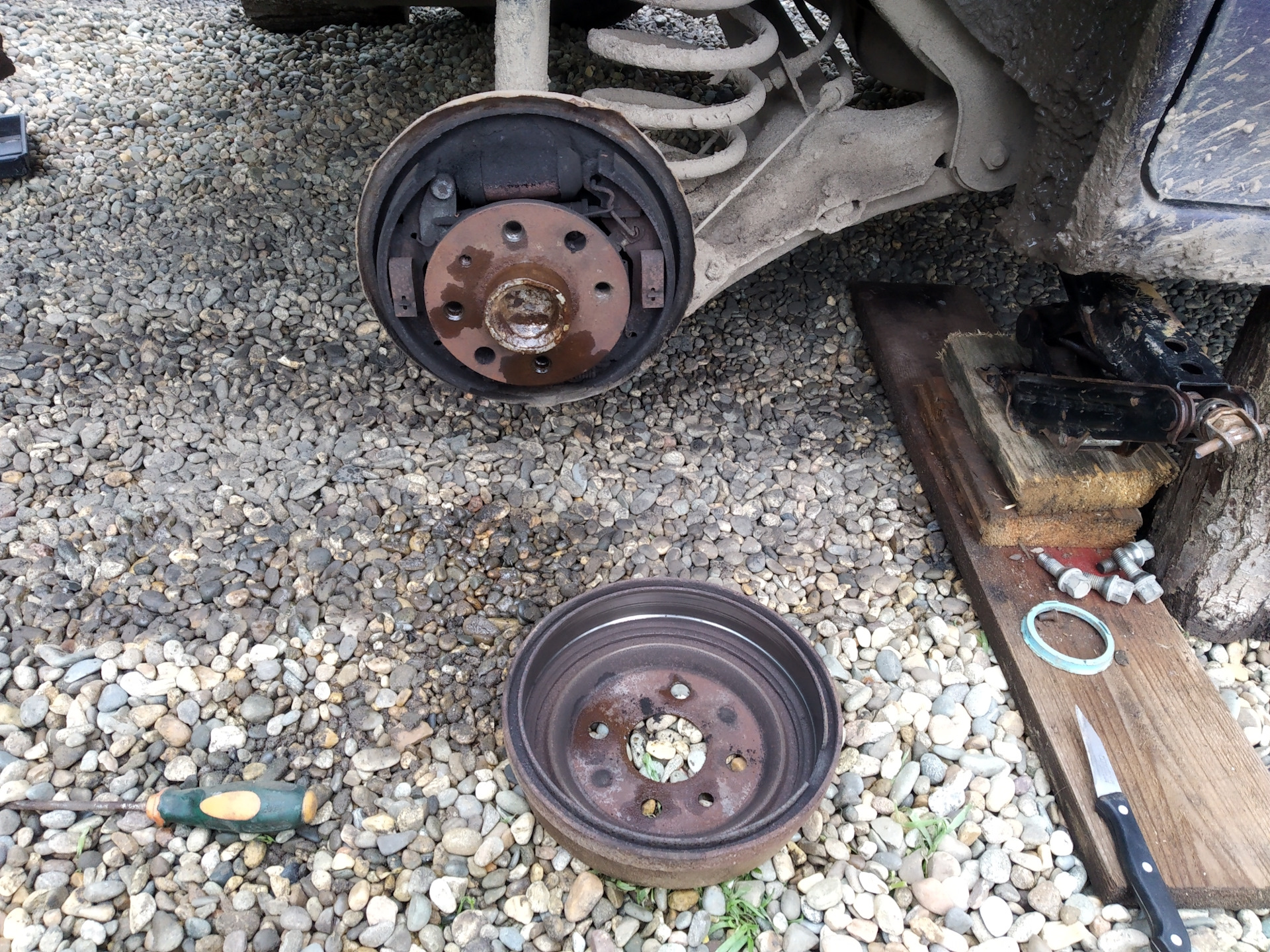

Крок 1. Зніміть барабан (найпоширеніша «битва»)

Конструкційно барабан може триматися:

• на посадці до маточини (іржа/прикипання),
• на фіксуючому гвинті (часто Torx/хрест),
• на буртику зносу + розведених колодках (самопідвод/ручник).

Дії:

1. Якщо є фіксуючий гвинт — відкрутіть. Якщо зірвали шліц: ударна викрутка або акуратне висвердлювання. Новий гвинт коштує копійки (1–3 $), а часу економить багато.
2. Обробіть посадку проникаючою змазкою по центру маточини і навколо (не на колодки).
3. Спробуйте зняти барабан руками, похитуючи.
4. Якщо не йде: простукайте по окружності киянкою. Не бийте в одну точку — метал поведеться.
5. Якщо барабан тримають розведені колодки: потрібно послабити регулятор через технологічний отвір (інколи закритий гумовою заглушкою). Плоскою викруткою обертаєте «зірочку» регулятора в бік зменшення.
6. Якщо є різьбові отвори під виштовхувальні болти — використовуйте їх (підібрати болти потрібного кроку). Це найкультурніший спосіб.

Скепсис щодо маркетингу: «антикорозійне покриття барабана» часто працює рівно до першої зими, якщо посадка маточини не очищена. Іржавіє не барабан — іржавіє стик.

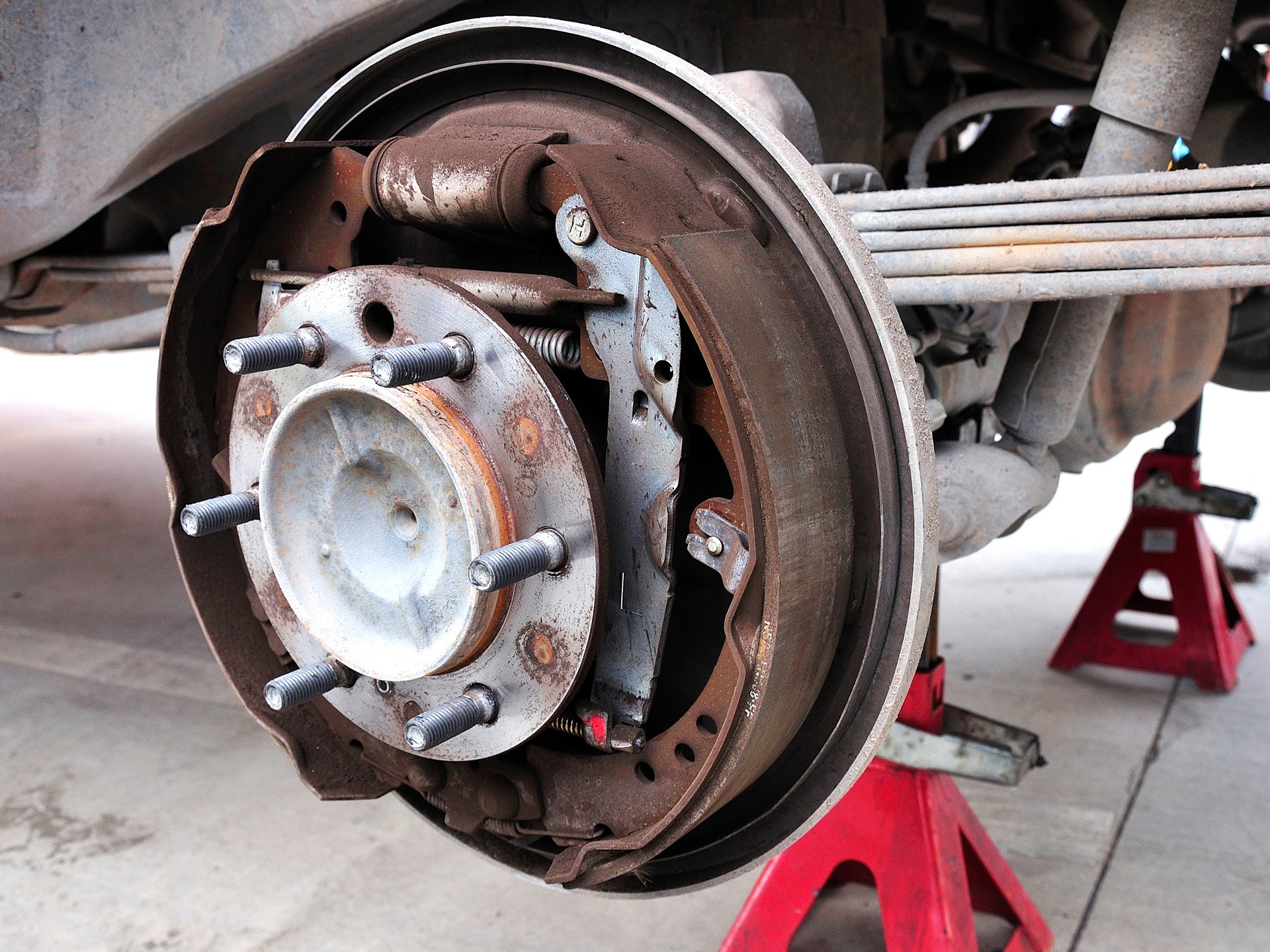

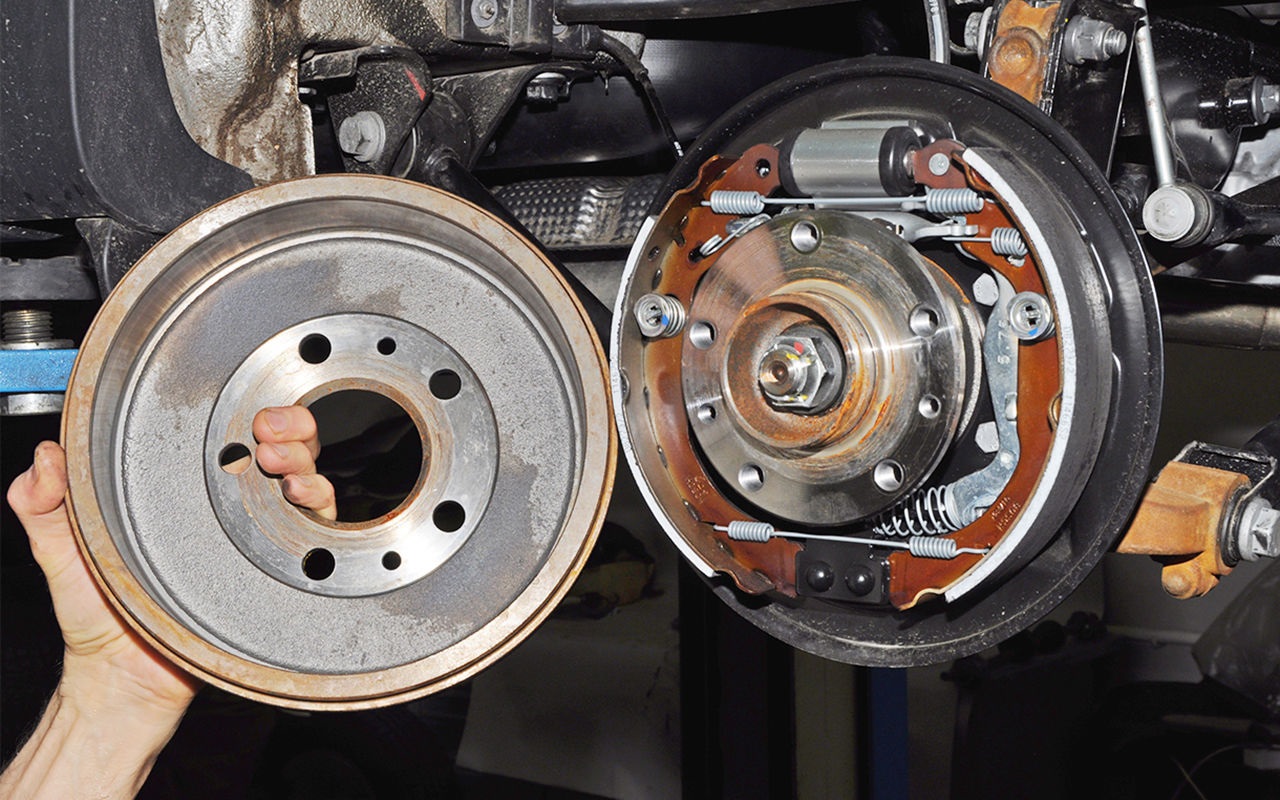

Крок 2. Оцініть стан: барабан, колодки, циліндр, пружини

Після зняття барабана не поспішайте ставити новий. Спочатку діагностика:

• Барабан зсередини: бортик по краю, подряпини, тріщини, синюваті плями від перегріву.
• Колодки: товщина накладок, рівномірність, сліди гальмівної рідини/мастила.
• Робочий циліндр: пильовики сухі? немає підтікання? поршні не закислі?
• Механізм ручного гальма: важіль на колодці ходить вільно.
• Пружини: витягнуті/ржаві пружини = колодки погано відходять = перегрів.

Якщо є сліди гальмівної рідини — циліндр під заміну. І так, колодки, «просякнуті» гальмівною рідиною, нормально не відмиються: вони стануть скляними й неприємно пахнутимуть при нагріванні.

Крок 3. Перевірка діаметра і рішення: проточка чи заміна

На барабані часто вибито: MAX DIA (макс. допустимий внутрішній діаметр). Типові значення для легковиків: базовий діаметр 180–230 мм, граничний знос зазвичай +1.0…+2.0 мм (наприклад, 200.0 мм номінал і 201.0–202.0 мм максимум — залежить від моделі).

Якщо немає мікрометра — хоча б оцініть кромку: виражений бортик і полірувана «доріжка» до металу — майже завжди означає, що барабан вже на межі. Але правильно — вимірювати нутроміром.

Крок 4. Обслуговуйте опорний щит і точки контакта

1. Очистіть щит і механізм очищувачем гальм.
2. Щіткою зніміть іржу на опорних площадках, де колодки ковзають.
3. Нанесіть тонкий шар високотемпературної змазки на точки опори колодок (не на накладки!).

Часта причина скрипу й нерівномірного зносу — колодка заїдає на іржавій опорі й не повертається.

Крок 5. Якщо міняєте колодки/циліндр — робіть це зараз

Барабан зазвичай міняють разом з колодками. Ставити старі колодки в новий барабан — це як точити ніж об асфальт: буде працювати, але погано і недовго.

Заміна колодок (загальна логіка)

1. Зфотографуйте вузол до розбирання. Це не «для новачків», це економія часу для всіх.
2. Зніміть зворотні пружини і фіксуючі штифти/скоби.
3. Від'єднайте трос ручного гальма від важеля колодки.
4. Перенесіть важіль ручного гальма на нову колодку (якщо конструкція вимагає).
5. Зберіть механізм з новими пружинами (якщо є), перевірте свободу ходу.

Заміна робочого циліндра (якщо тече/закисає)

1. Підготуйте заглушку/колпачок на гальмівну трубку, щоб мінімізувати витік.
2. Відкрутіть трубку акуратно, краще накидним ключем (щоб не зірвати грані).
3. Зніміть циліндр зі щита, встановіть новий, підключіть трубку.
4. Після збирання знадобиться прокачка заднього контуру.

Крок 6. Підготуйте новий барабан

• Зніміть консерваційну змазку з внутрішньої поверхні очищувачем гальм.
• Перевірте, чи немає заводських задирів/овальності (рідко, але буває у дуже дешевих брендів).
• Посадкове місце на маточині очистіть до металу, тонко нанесіть антизадирну пасту.

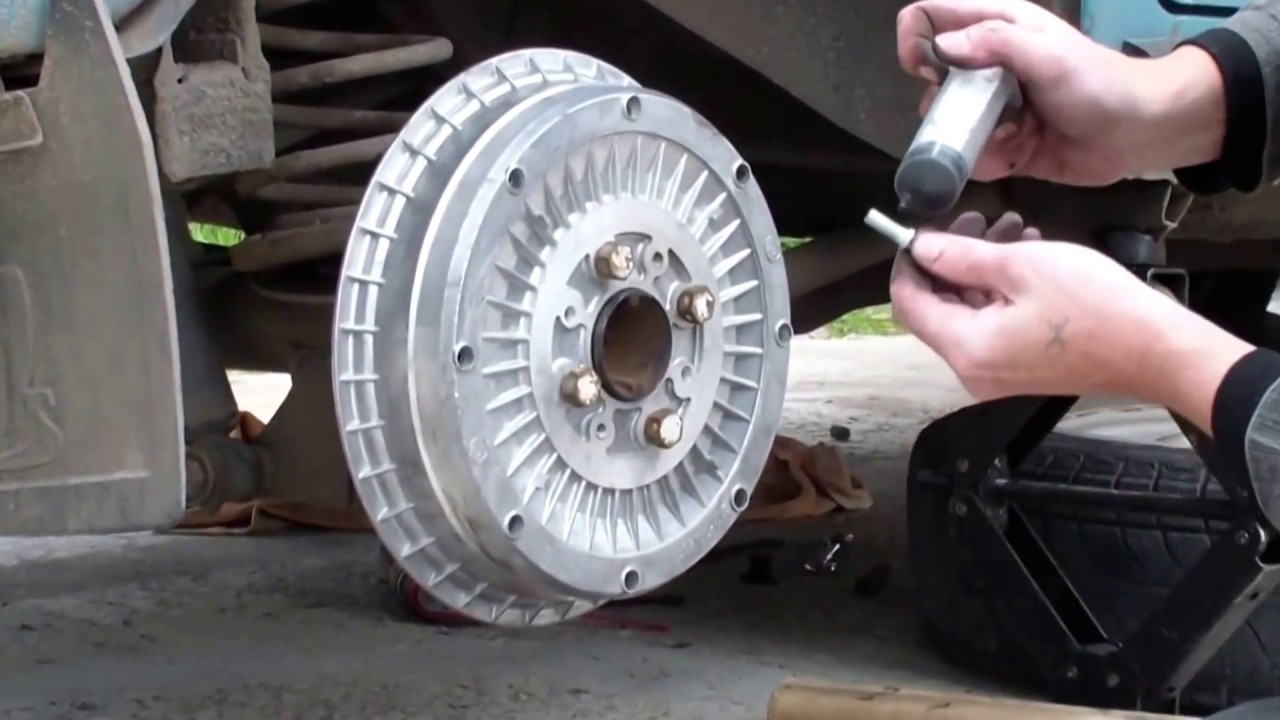

Крок 7. Встановіть барабан і виставте зазор

Новий барабан має надягатися без перекосу. Якщо не надягається:

• перевірте, чи повністю ослаблений регулятор;
• чи не перетягнутий чи трос ручного гальма;
• чи правильно стоять колодки і пружини.

Після встановлення налаштуйте механізм самопідводу/регулювання так, щоб барабан обертався з легким рівномірним шурхотом, без явного заклинювання. На деяких авто регулювання відбувається автоматично при натисканнях на педаль/ручник, але на практиці краще зробити базову настройку вручну — менше сюрпризів на першому ж виїзді.

Крок 8. Зберіть колесо, затягніть кріплення моментом

• Встановіть колесо, наживіть гайки.
• Опустіть авто і затягніть гайки хрест-навхрест.
• Типовий момент затягування гайок колеса легковика: 100–120 Н·м (уточніть за моделлю).

Прокачування гальм (якщо вскривали гідравліку)

Якщо ви міняли робочий циліндр або відкручували трубку, прокачка обов'язкова. Схема зазвичай: від найвіддаленішого колеса до найближчого щодо головного циліндра. Для багатьох авто: заднє праве → заднє ліве → переднє праве → переднє ліве, але бувають винятки (особливо з діагональним контуром і ABS).

1. Долийте DOT4 в бачок, не допускайте, щоб рівень опустився нижче мінімуму.
2. Надягніть шланг на штуцер, другий кінець — у банку з невеликою кількістю рідини.
3. Помічник натискає педаль 3–5 разів і тримає, ви відкриваєте штуцер на 1/4–1/2 обороту, випускаєте повітря/рідину, закриваєте, потім помічник відпускає педаль.
4. Повторюйте до чистої рідини без бульбашок.

Якщо педаль після прокачки м'яка — шукайте повітря, витік або неправильну послідовність. А якщо «кам'яна» і задні не гальмують — можливо, не працює регулятор тиску/ABS, або колодки не підведені до барабана.

Поширені помилки, які я бачу в гаражах і навіть на СТО

• Міняють барабан по одному. Наслідок — різна ефективність ліворуч/праворуч, тягне в сторону при гальмуванні.
• Ставлять нові барабани на старі колодки. Отримують довгу притирку, перегрів і «скляну» поверхню на накладках.
• Змазують все підряд (включно з накладками). Гальма після цього перетворюються на лотерею.
• Не чистять маточину. Новий барабан сідає криво, з'являється биття.
• Перетягують/недотягують гайку маточини (якщо барабан зі ступицею). Підшипник помирає за 5–20 тис. км.
• Не міняють пружини при явній корозії. Колодки перестають відходити, барабан нагрівається, витрата зростає.

Чек-лист перед першим виїздом

1. Педаль гальма пружна, хід нормальний.
2. Рівень гальмівної рідини в нормі, підтіків немає.
3. Ручник тримає схил, кількість клацань адекватна (часто 3–6, але залежить від авто).
4. Колеса обертаються без явного заклинювання.
5. Після короткої поїздки 3–5 км: барабани злегка теплі, але не обпікають руку. Дуже гарячий барабан з одного боку — ознака заклинювання/перетягування.

Обкатка (притирка) нових барабанів і колодок

Перші 200–300 км уникайте серії різких гальмувань «в підлогу». Нормальна схема: 10–15 плавних гальмувань з 60 до 20 км/год з паузами на охолодження. Це знижує ризик перегріву і появи «скляної» поверхні на накладках.

Нюанси конструкцій: зі підшипником і без

Барабан окремо від маточини

• Найпоширеніший варіант.
• Знімається після послаблення колодок/регулятора.
• Підшипник зазвичай в маточині й не чіпається.

Барабан зі вбудованим маточинним підшипником

• Часто зустрічається на деяких Renault/PSA/японцях.
• Вимагає зняття гайки маточини, іноді вона одноразова.
• Моменти затягування можуть бути високими: 175–280 Н·м + докрутка (залежить від моделі). Без мануала краще не гадати.

Якщо сумніваєтеся, який у вас тип — подивіться, чи є в центрі барабана велика гайка маточини і кришка. У будь-якому разі логіка одна: геометрія, чистота посадок і правильне регулювання важливіші «бренда на коробці».

Які барабани і колодки обирати: практична позиція

Не вірте обіцянкам «кераміки для барабанів» і «ультра-тихих складів». Для барабанів важливіше:

• точна геометрія і нормальний метал (щоб не деформувався від перегріву);
• колодки зі стабільним коефіцієнтом тертя;
• комплект нових пружин і справний регулятор.

Із масових адекватних варіантів на ринку часто зустрічаються ATE, TRW, Brembo, Ferodo, Textar (залежить від конкретного артикула). У бюджетному сегменті можна жити, але тоді особливо ретельно перевіряйте биття і якість лиття. Якщо після встановлення отримуєте вібрації або швидкий перегрів — це не «притреться», це брак/помилка складання.

Коротка відповідь на головне питання

Заміна гальмівних барабанів — це не тільки «зняти і поставити». Правильна робота починається з діагностики, очищення посадок, обслуговування опорних точок, грамотної регулювання колодок і перевірки ручного гальма. Зробите за інструкцією — отримаєте рівне гальмування і ресурс. Зробите «на око» — будете повертатися до теми в найближчі місяці.
