Як перевірити систему повного приводу?

Система повного приводу — це серце будь-якого позашляховика, забезпечуюче його прохідність і стійкість у складних умовах. Однак несправності в цій системі можуть стати серйозною проблемою, впливаючи на керованість, безпеку та довговічність автомобіля.

Команда Автопортала 100.ks.ua докладно розібрала тему і розповість, як діагностувати роботу системи повного приводу, починаючи з простого візуального огляду і закінчуючи комп'ютерною діагностикою. Ви навчитеся виявляти основні ознаки несправностей, проводити тести в реальних умовах і зрозумієте, коли варто звертатися по допомогу до фахівців.

Принцип роботи системи повного приводу

Система повного приводу – ключовий елемент позашляховиків та автомобілів з підвищеною прохідністю. Розуміння її типів і особливостей допомагає обрати відповідну модель автомобіля, ефективно використовувати повний привід у різних умовах і правильно доглядати за системою. Розглянемо всі типи повного приводу з їхніми перевагами, недоліками та прикладами.

Типи повного приводу

Тип системи	Принцип роботи	Переваги	Недоліки	Приклади автомобілів
AWD (All-Wheel Drive)	Постійний повний привід з автоматичним розподілом потужності між осями.	Зручність у керуванні, підходить для будь-яких покриттів.	Більш складна конструкція, висока вартість.	Subaru Outback, Audi Quattro, Volvo XC90
Part-time 4WD	Підключуваний вручну повний привід, зазвичай режими 2H, 4H, 4L.	Простота, надійність, висока прохідність на бездоріжжі.	Неможна використовувати на асфальті в режимі 4WD.	Toyota Land Cruiser 70, УАЗ Патріот
Full-time 4WD	Постійний повний привід з можливістю блокування диференціалів і пониженою передачею.	Ідеальний для бездоріжжя, підвищене зчеплення і стійкість.	Вища вартість, більша витрата палива.	Jeep Wrangler Rubicon, Mitsubishi Pajero

№1. AWD (All-Wheel Drive)

Система AWD постійно розподіляє потужність між переднім та заднім мостами, використовуючи електронні або механічні пристрої для оптимізації зчеплення з дорогою.

Як працює:

• Використовується вісомухта або багатодискова муфта для перерозподілу потужності.
• Електронні датчики аналізують стан дороги і коригують подачу потужності на кожну вісь.

Де застосовується:

• Міські кросовери та універсали.
• Умови: сніг, дощ, мокрий асфальт, легке бездоріжжя.

Переваги та недоліки:

Переваги	Недоліки
Постійна готовність до будь-яких дорожніх умов.	Вища вартість та складність обслуговування.
Зручність: не потребує ручного перемикання.	Менша прохідність на екстремальному бездоріжжі.
Ідеальний для повсякденної їзди.	Збільшене споживання палива.

№2. Part-time 4WD

Part-time 4WD – це підключуваний повний привід, який дозволяє водієві вручну обирати режими в залежності від дорожніх умов.

Як працює:

• Режим 2H: використовується лише задній (або передній) привід.
• Режим 4H: підключається другий міст для розподілу потужності.
• Режим 4L: включає понижену передачу для максимальної тяги.

Де застосовується:

• Класичні позашляховики.
• Умови: глибокий бруд, пісок, складні підйоми.

Переваги та недоліки:

Переваги	Недоліки
Простота і надійність механіки.	Неможна використовувати повний привід на асфальті.
Висока прохідність на складних покриттях.	Потребує ручного керування.
Можливість блокування диференціалів.	Збільшена вага та витрата палива.

№3. Full-time 4WD

Full-time 4WD – це постійний повний привід з можливістю блокування диференціалів і використання пониженої передачі.

Як працює:

• Постійний розподіл потужності між осями через міжосьовий диференціал.
• Можливість блокування диференціалів і використання пониженої передачі для максимальної тяги.

Де застосовується:

• Повнопривідні позашляховики.
• Умови: екстремальне бездоріжжя, гірські дороги, важкі підйоми.

Переваги та недоліки:

Переваги	Недоліки
Підходить для будь-яких дорожніх умов.	Вища вартість автомобіля та ремонту.
Можливість повного блокування для складних умов.	Збільшене споживання палива.
Надійність в екстремальних умовах.	Складність обслуговування.

Рекомендації по выбору полного привода

1. AWD – для міських умов і помірного бездоріжжя (сніг, мокрий асфальт).
2. Part-time 4WD – для важкого бездоріжжя, якщо ви готові до ручного керування.
3. Full-time 4WD – для тих, хто їздить в екстремальних умовах або часто подорожує поза дорогами.

Вибір системи повного приводу залежить від ваших умов експлуатації. AWD підходить для комфортної їзди в місті, Part-time 4WD стане ідеальним вибором для ентузіастів бездоріжжя, а Full-time 4WD забезпечить максимальну прохідність у найскладніших умовах. Правильно обраний повний привід зробить ваші поїздки безпечними, комфортними та економічними.

Основні ознаки несправностей системи повного приводу

Несправності системи повного приводу часто проявляються через специфічні ознаки, які не можна ігнорувати. Ці симптоми можуть вказувати на проблеми з роздатковою коробкою, карданними валами, диференціалами або електронними модулями. Розглянемо ключові ознаки несправностей та їх можливі причини.

Відсутність підключення повного приводу (задній або передній міст не активується)

Як проявляється:

• При увімкненні повного приводу автомобіль продовжує рухатися як передньопривідний або задньопривідний.
• Вимкнення одного з мостів під час руху.

Можливі причини:

• Несправність муфти повного приводу (наприклад, вісомухти).
• Проблеми з актуаторами, які керують підключенням мостів.
• Пошкодження роздаткової коробки.

Як перевірити:

1. Переключіть режим з 2H на 4H.
2. Зверніть увагу на роботу індикатора 4WD: якщо він миготить або не вмикається, це вказує на несправність.
3. Перевірте, чи підключається другий міст при русі по слизькому покриттю.

Шуми, скрипи або вібрації під час руху

Як проявляється:

• Поява вібрації на швидкості, особливо в режимі повного приводу.
• Скрипи або стуки під час поворотів чи різкого прискорення.

Можливі причини:

• Знос карданного вала або хрестовин.
• Пошкодження ШРУСів (наприклад, розрив пильника).
• Люфт у роздатковій коробці або диференціалі.

Як перевірити:

1. Підніміть автомобіль на домкраті і перевірте люфт карданного вала.
2. Огляньте пильники ШРУСів на наявність тріщин і витоків мастила.
3. Проведіть тест-драйв по гравійній дорозі: шуми та вібрації будуть більш помітні.

Тип несправності	Можливий елемент	Рішення
Вібрація на швидкості	Карданний вал	Перевірка хрестовин і заміна вала
Скрипи під час поворотів	ШРУСи	Замінити пильник або весь ШРУС
Стук при прискоренні	Диференціал	Діагностика та ремонт

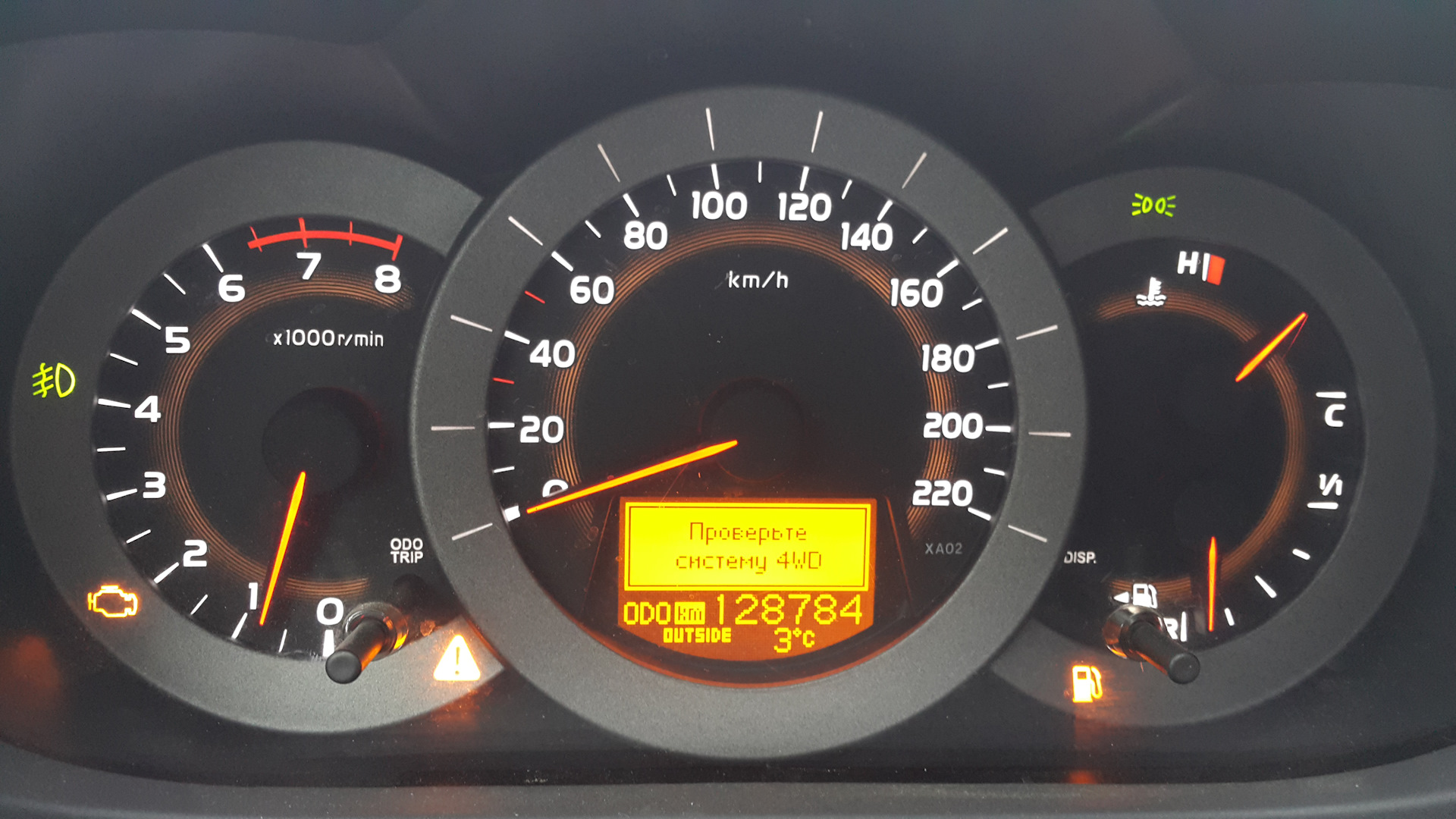

Помилки на панелі приладів (індикатор 4WD/AWD)

Як проявляється:

• Постійне миготіння або горіння індикатора 4WD/AWD.
• Повідомлення про помилку системи повного приводу на дисплеї.

Можливі причини:

• Збій у роботі електронного модуля управління.
• Проблеми з датчиками ABS або ESP (вони працюють у зв'язці із системою повного приводу).
• Низький рівень мастила в роздатковій коробці або диференціалах.

Як перевірити:

1. Використайте сканер OBD-II для зчитування помилок.
2. Перевірте рівень мастила в роздатковій коробці та диференціалах.
3. Переконайтеся, що датчики ABS чисті та справні.

Приклад помилки: Код P1832 може вказувати на несправність муфти повного приводу в системах Haldex.

Нерівномірний знос шин

Як проявляється:

• Знос передніх і задніх шин відрізняється (наприклад, передні зношені сильніше).
• Різна глибина протектора на одній осі.

Можливі причини:

• Нерівномірний розподіл потужності між мостами.
• Проблеми з диференціалами або роздатковою коробкою.
• Використання шин різного діаметра або тиску.

Як перевірити:

1. Виміряйте глибину протектора на всіх колесах.
2. Перевірте тиск в шинах: невідповідність може збільшувати знос.
3. Переконайтеся, що встановлені однакові шини на всіх колесах (однаковий розмір, модель та знос).

Постійне підключення повного приводу, навіть если це не требуется

Як проявляється:

• Повний привід увімкнений постійно, навіть у режимі 2H.
• Автомобілем важко керувати на асфальті (ривки, вібрації).

Можливі причини:

• Заїдання вісомухти або несправність системи управління муфтою.
• Збій електронного модуля перемикання режимів.
• Забруднення мастила в роздатковій коробці.

Як перевірити:

1. Увімкніть режим 2H і переконайтеся, що передача потужності йде тільки на одну вісь.
2. Якщо повний привід залишається активним, перевірте стан муфти та актуаторів.
3. Перевірте мастило в роздатковій коробці: забруднення може викликати блокування муфти.

Покрокова перевірка системи повного приводу

Перевірка системи повного приводу включає кілька етапів – від візуального огляду до комп'ютерної діагностики. Цей процес допоможе точно визначити джерело несправності та уникнути дорогого ремонту. Розглянемо кожен крок детально.

Візуальний огляд

Перший етап перевірки – огляд основних компонентів системи повного приводу. Це дозволяє швидко виявити очевидні пошкодження або ознаки зносу.

Що оглянути:

• Роздаткова коробка.

  • Перевірте на наявність підтікань мастила. Це може бути ознакою зносу сальників або прокладок.
  • Переконайтеся, що корпус не має тріщин або механічних пошкоджень.

• Карданні та приводні вали.

  • Перевірте люфт валів вручну, похитав їх у місцях кріплення.
  • Огляньте хрестовини карданного вала на наявність люфту або тріщин.

• Муфти.

  • Перевірте, чи немає підтікань мастила або слідів перегріву на корпусі муфти.

• ШРУСи та пильники.

  • Пильники повинні бути цілими, без тріщин і розривів.
  • При пошкодженні пильників всередину може потрапити бруд, що призводить до зносу ШРУСів.

Компонент	Ознаки несправності	Рекомендовані дії
Роздаткова коробка	Підтіки мастила, тріщини на корпусі	Замінити прокладки, перевірити мастило
Карданні вали	Люфт, тріщини на хрестовинах	Замінити пошкоджені деталі
Пильники ШРУСів	Розриви, витік мастила	Замінити пильники або ШРУСи

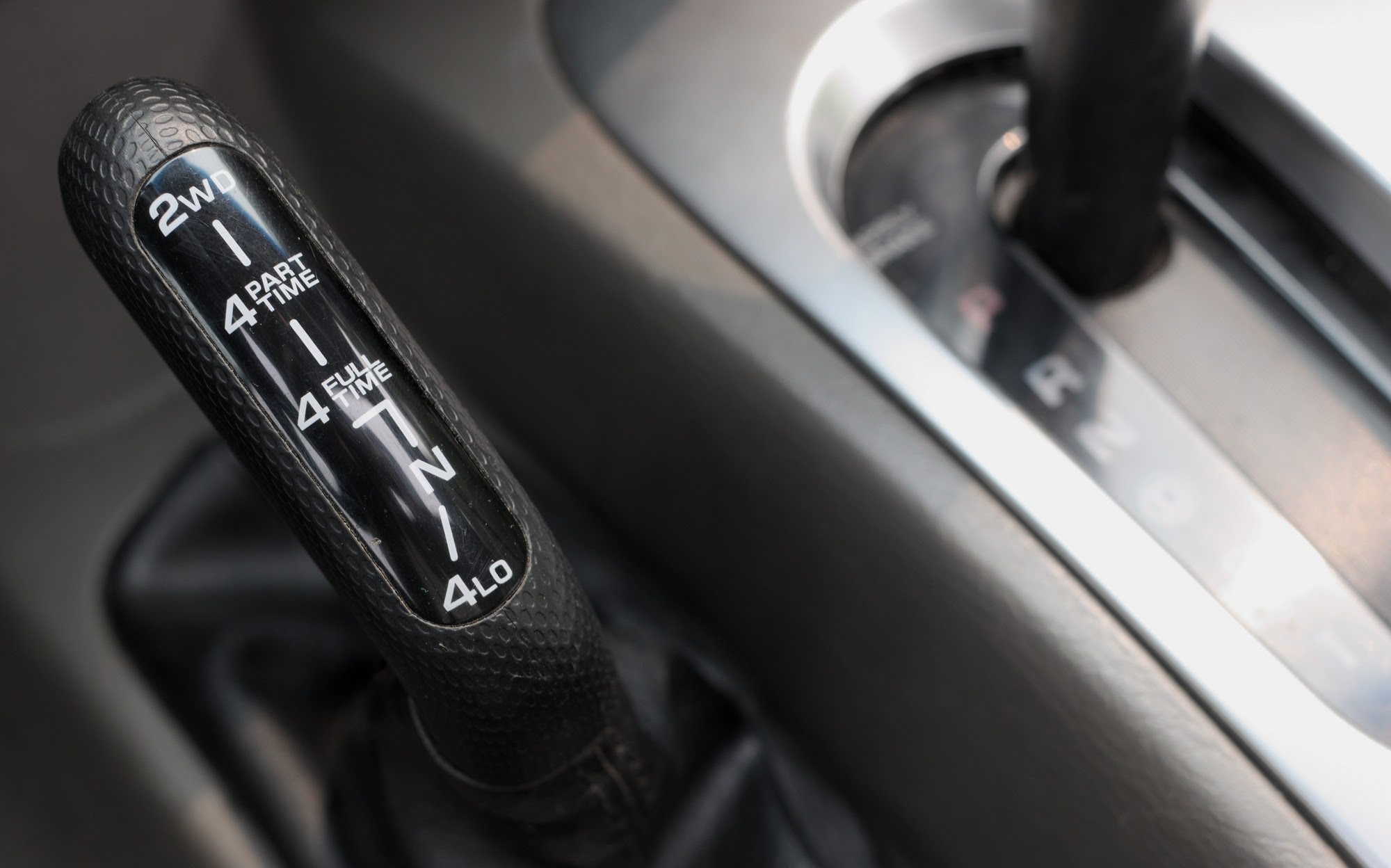

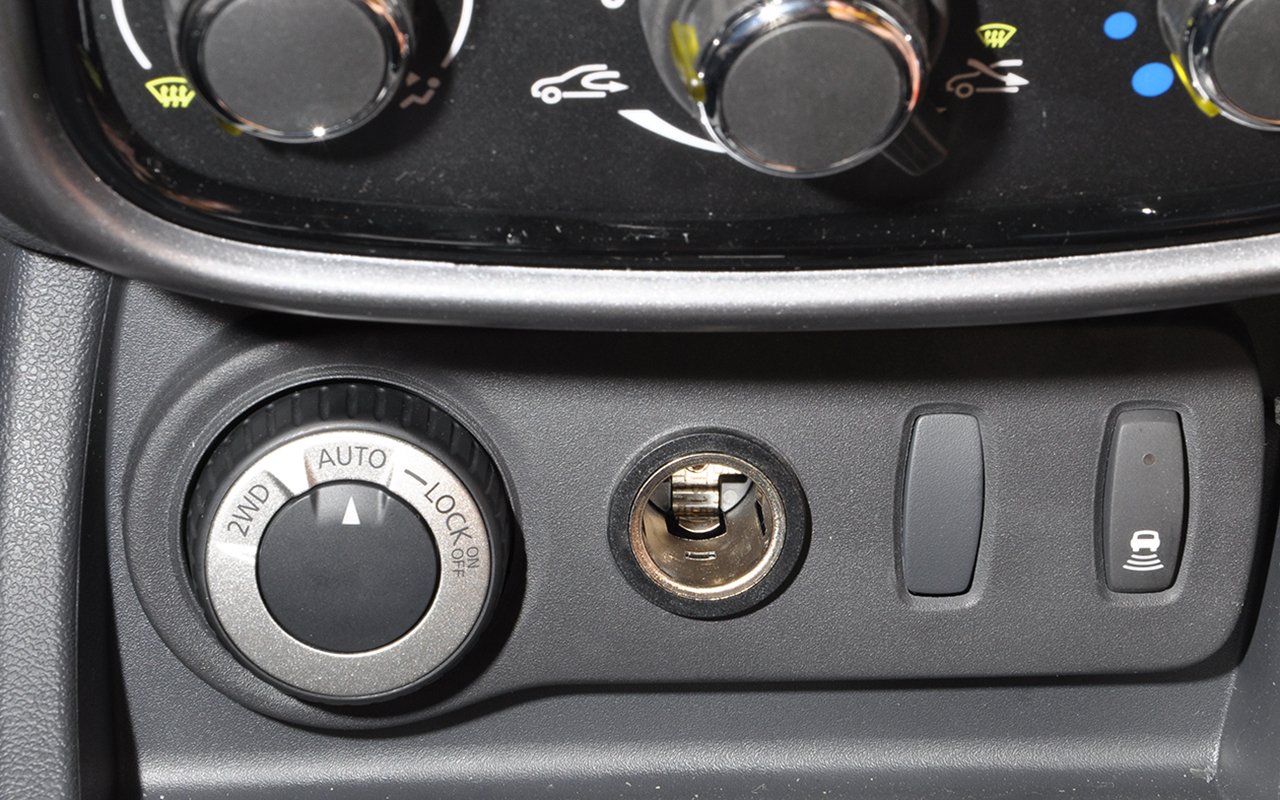

Перевірка режимів роботи

Перевірка перемикання між режимами 2H, 4H і 4L дозволяє оцінити роботу роздаткової коробки та муфт.

Як перемикатися:

1. Режим 2H.

   • Використовується на асфальті, підключений лише один міст (передній або задній).
   • Автомобіль повинен рухатися плавно без зайвих звуків.

2. Режим 4H.

   • Вмикає повний привід для руху на високій швидкості.
   • Перевірте, чи вмикається індикатор 4WD на приладовій панелі.

3. Режим 4L.

   • Вмикає понижену передачу для максимальної тяги.
   • Спробуйте рушити на крутому підйомі або в бруді: автомобіль повинен упевнено рухатися на низькій швидкості.

Тест на різних покриттях:

• Асфальт: Повний привід не повинен використовуватися (для Part-time 4WD). Якщо виникають ривки або вібрації, можливо, муфта застрягла в активному стані.
• Гравій чи пісок: Переконайтеся, що обидві осі отримують тягу, машина не буксує.
• Бруд: Перевіряйте, як автомобіль рухається в режимі 4L, особливо на крутих підйомах.

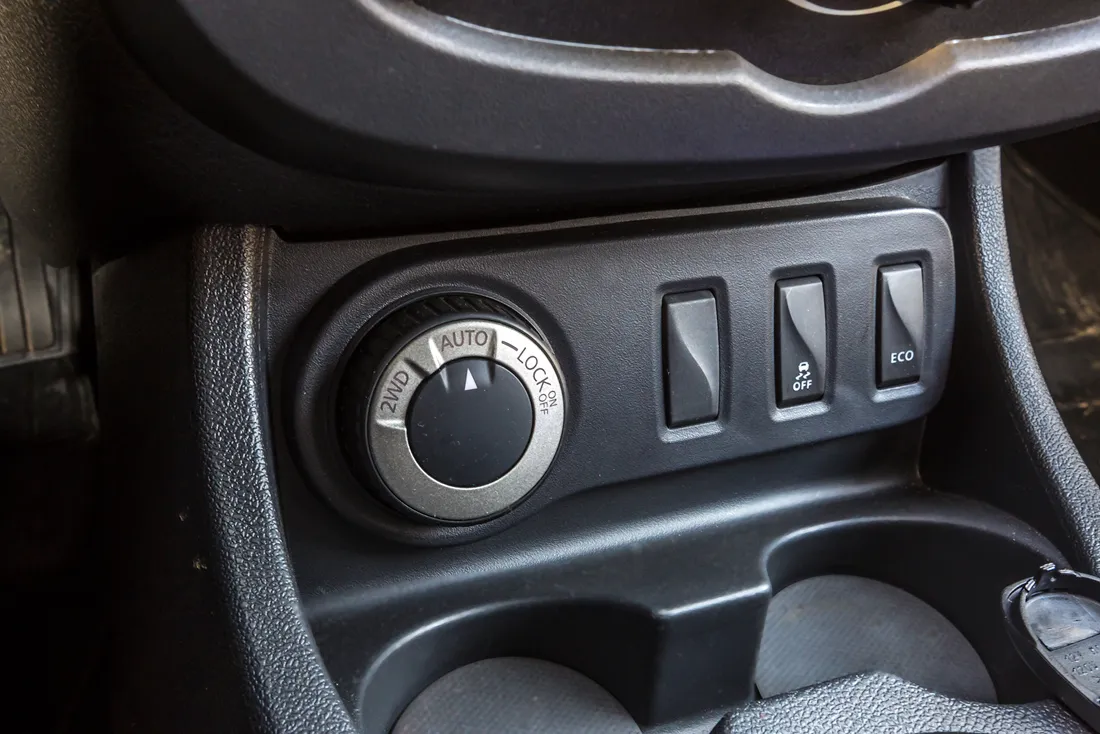

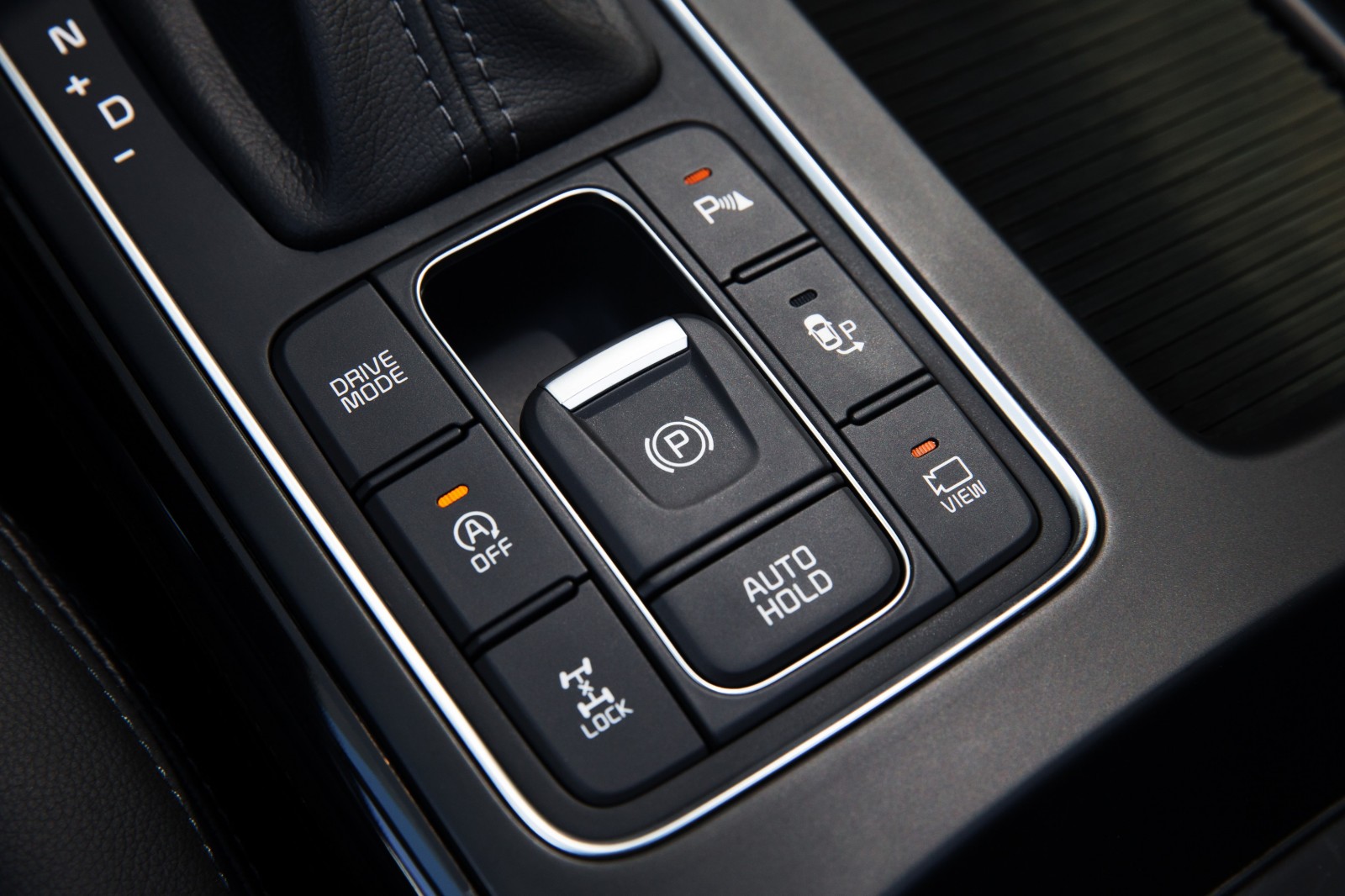

Перевірка блокувань і диференціалів

Блокування диференціалів відіграють ключову роль у підвищенні тяги на складних покриттях.

Як перевірити:

1. Увімкніть міжосьову блокування. Обидва мости повинні отримувати рівну потужність, без буксування.
2. Перевірте міжколісну блокування. Колеса однієї осі повинні обертатися з однаковою швидкістю.

Тест блокувань:

• Виберіть ділянку з різним зчепленням (наприклад, асфальт і лід).
• Увімкніть блокування і повільно рухайтесь. Якщо одне з коліс буксує, блокування не працює.

Що робити, якщо блокування не спрацьовує:

• Перевірте справність електроніки (сканером OBD-II).
• Огляньте актуатор блокування на наявність пошкоджень або забруднень.

Тест-драйв в реальних условиях

Тест-драйв дозволяє виявити проблеми, які не помітні при візуальному огляді.

Як перевірити:

• Лід або мокрий сніг. Повний привід повинен автоматично вмикатися в системах AWD. Якщо є затримка, перевірте муфту.
• Гравій чи пісок. У режимі 4H колеса не повинні буксувати. Якщо є пробуксовка, це може бути пов'язано з несправністю диференціала.
• Бруд або крутий підйом. Увімкніть режим 4L і переконайтеся, що автомобіль легко долає перешкоди.

Ознаки несправностей:

• Затримка у підключенні повного приводу.
• Сторонні звуки (клацання, вібрації) під час руху.
• Буксування однієї осі при увімкненому повному приводі.

Використання діагностичного обладнання

Комп'ютерна діагностика допомагає точно визначити несправності в електронних системах управління.

Які параметри можна перевірити:

• Стан актуаторів.
• Температуру мастила в роздатковій коробці.
• Помилки в системі повного приводу.

Приклади помилок:

• P1832: Несправність муфти повного приводу (AWD).
• P1870: Проблема з роздатковою коробкою (занадто висока температура мастила).

Коли діагностика обов'язкова:

• Якщо індикатор 4WD/AWD миготить або горить постійно.
• Якщо перемикання режимів відбувається із затримкою.
• Якщо автомобіль не підключає повний привід.

Перевірка системи повного приводу включає візуальний огляд, тестування режимів і блокувань, тест-драйв та комп'ютерну діагностику. Послідовне виконання всіх етапів дозволяє виявити навіть приховані несправності і запобігти серйозним поломкам. Регулярне обслуговування та діагностика допоможуть зберегти систему повного приводу в справному стані та забезпечать вашу безпеку на дорозі.

Часті несправності та їх усунення

Система повного приводу – це складний механізм, де кожна деталь працює в зв'язці з іншими. Однак навіть невелика несправність може призвести до погіршення роботи всієї системи. Розглянемо найбільш розповсюджені проблеми та способи їх усунення.

Роздаткова коробка

Проблеми з перемиканням режимів

• Як проявляється: Затримка при перемиканні режимів (2H, 4H, 4L), неможливість увімкнути потрібний режим або поява ривків при перемиканні.
• Причини:
  • Знос зубчастих передач усередині роздатки.
  • Збій у роботі актуатора перемикання режимів.
  • Низький рівень мастила або його забруднення.
• Усунення:
  • Перевірте рівень мастила в роздатковій коробці і замініть його, якщо воно темне або містить металеву стружку.
  • Діагностуйте роботу актуатора (сканером OBD-II).
  • При механічному зносі знадобиться розбірка роздаткової коробки і заміна пошкоджених деталей.

Підтіки мастила

• Як проявляється: Масляні плями під автомобілем, особливо в зоні роздаткової коробки.
• Причини:
  • Знос сальників або прокладок.
  • Механічні пошкодження корпусу.
• Усунення:
  • Замініть пошкоджені сальники та прокладки.
  • Перевірте корпус роздаткової коробки на наявність тріщин.

Муфти та актуатори

Затримка увімкнення повного приводу

• Як проявляється: Повний привід вмикається із запізненням або зовсім не вмикається.
• Причини:
  • Забруднення мастила в муфті.
  • Збій у роботі актуатора управління.
  • Знос електричних контактів.
• Усунення:
  • Замініть мастило в муфті. Для систем Haldex це потрібно робити кожні 30,000 км.
  • Перевірте актуатор: іноді достатньо почистити контакти або замінити його на новий.

Знос зчеплення муфти

• Як проявляється: Зниження тяги, вібрації або сторонні звуки при увімкненні повного приводу.
• Причини:
  • Знос фрикційних дисків усередині муфти.
  • Перегрів через тривалу експлуатацію без обслуговування.
• Усунення:
  • Розберіть муфту і замініть фрикційні диски.
  • Перевірте систему охолодження муфти (якщо передбачено).

Карданні та приводні вали

Люфт, вібрації, скрипи

• Як проявляється: Вібрації на швидкості, стуки або скрипи при рушанні чи зупинці.
• Причини:
  • Знос хрестовин карданного вала.
  • Деформація карданного або приводного вала.
  • Пошкодження пильників і витік мастила зі ШРУСів.
• Усунення:
  • Перевірте люфт хрестовин вручну. Якщо люфт перевищує 0,2–0,3 мм, замініть хрестовину.
  • При деформації вала замініть його повністю.
  • Замініть пошкоджені пильники і змастіть ШРУСи.

Електронні системи управління

Помилки модуля управління

• Як проявляється: Постійне горіння індикатора 4WD/AWD на приладовій панелі, неможливість увімкнути або вимкнути повний привід.
• Причини:
  • Збій у програмному забезпеченні модуля управління.
  • Пошкодження або забруднення електричних контактів.
  • Проблеми з датчиками ABS або ESP.
• Усунення:
  • Підключіть сканер OBD-II і зчитайте коди помилок. Наприклад, код P1832 вказує на несправність муфти повного приводу.
  • Очистіть або замініть датчики ABS, якщо вони забруднені.
  • Якщо проблема пов'язана з програмним забезпеченням, оновіть прошивку модуля управління.

Збої в програмному забезпеченні

• Як проявляється: Неправильна робота системи повного приводу (наприклад, постійне увімкнення або відсутність реакції на команди).
• Причини:
  • Збій в електронному блоці управління.
  • Помилки в прошивці.
• Усунення:
  • Перепрошивка модуля в авторизованому сервісі.
  • Якщо проблема не усувається, може знадобитися заміна блоку управління.

Як перевірити систему повного приводу власноруч?

Перевірка системи повного приводу власноруч – це важливий крок для підтримки справності автомобіля. Регулярна діагностика та профілактика дозволяють виявити проблеми на ранній стадії, коли їх усунення займає мінімум часу та витрат. Від справної роботи повного приводу залежить ваша безпека, комфорт і прохідність автомобіля, особливо в складних дорожніх умовах.

Своєчасна перевірка роздаткової коробки, муфт, карданних валів і електронних систем допомагає уникнути дорогого ремонту. Підтіки мастила, знос хрестовин або проблеми з електронікою – це ознаки, які не можна ігнорувати. Чим швидше ви вживете заходів, тим менший ризик серйозних пошкоджень, що впливають на всю трансмісію.

Відповідальний догляд за системою повного приводу – запорука її довговічності:

• Регулярно міняйте мастило в роздатковій коробці та диференціалах.
• Перевіряйте стан карданних валів, пильників і ШРУСів.
• Використовуйте лише рекомендовані рідини та деталі для вашого автомобіля.
• Проводьте комп'ютерну діагностику при появі помилок або нехарактерної поведінки системи.
