Як перевірити датчик Холла: повне керівництво з діагностики (мультиметр, осцилограф, в автомобілі та на стенді)

Якщо вам потрібно перевірити датчик Холла, значить двигун уже подав сигнали - пропуски, раптові заглохнення, відмова запуску на гарячому, ривки під навантаженням, дивні помилки по синхронізації. За 45 років у ремонті я бачив одну й ту саму картину: датчик Холла критикують першим, а міняють часто останнім - після свічок, котушок, бензонасоса і «прошивки». І правильно, що ви хочете спочатку розібратися, як перевірити датчик Холла грамотно - без лотереї і зайвих витрат.

Датчик Холла - це електронний датчик, який видає цифровий сигнал при проходженні магнітного поля через чутливий елемент. В автомобілі він зустрічається в кількох типових місцях:

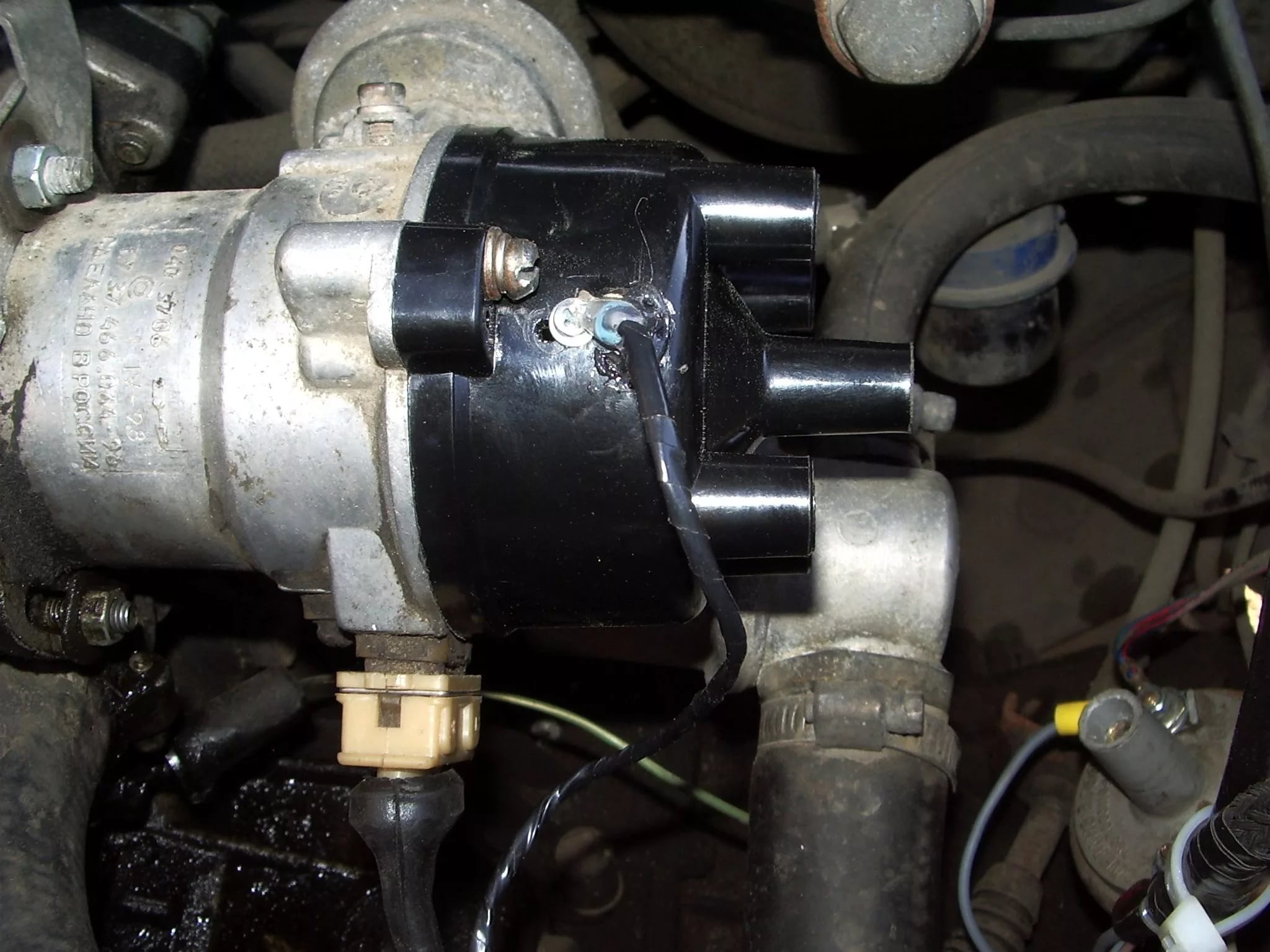

1. Розподільник запалення (трамблер) на старих бензинових двигунах - наприклад, Volkswagen Golf II/III з 1.6-1.8, Opel Kadett, VAZ 2108-21099 з безконтактним запаленням. Там датчик Холла задає момент іскри і/або дає імпульси комутатору/ЕБУ.

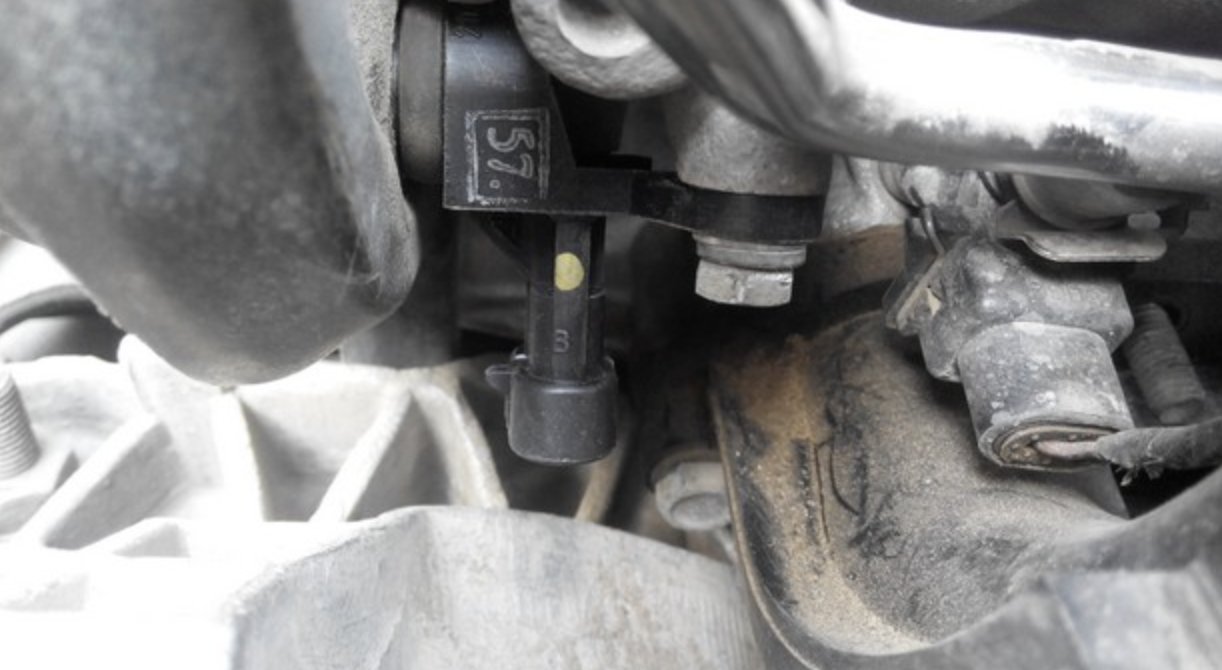

2. Датчик положення распредвала (CMP) - на багатьох двигунах 1990-х-2010-х років використовується саме Hall-тип. Приклади: VAG 1.8T (AGU/AEB), Renault K4M, Ford Zetec, багато японських моторів. Він допомагає ЕБУ розуміти фазу - який циліндр у такті стиснення.
3. Датчик положення колінвала (CKP) іноді теж Hall-тип (хоча часто буває індуктивний). На частині двигунів GM, Chrysler, деяких дизелях і бензинових моторах зустрічається Hall на колінвалі - зазвичай з трьома проводами (питання, маса, сигнал).
4. Датчики швидкості (VSS), датчики в ABS/ESP, датчики положення педалей/важелів - там теж може бути ефект Холла, але в цій статті фокус на тих датчиках, від яких безпосередньо залежить запуск і синхронізація двигуна.

Головна практична думка: щоб перевірити датчик Холла, не можна обмежитися «прозвонкою». Це не лампочка і не котушка. У нього є живлення, є логічний вихід, є форма сигналу і є умови, при яких він руйнується - температура, вібрація, зазори, якість маси, перешкоди від високовольтної частини.

Симптоми, за якими має сенс перевірити датчик Холла, а не міняти все підряд

Коли до мене приїжджають зі скаргою «то заводиться, то ні», я завжди ставлю кілька питань і роблю базову розвилку. Ось типові ознаки, при яких дійсно варто перевірити датчик Холла серед перших:

• Не заводиться на гарячому, охолоне - заводиться. Hall-датчики нерідко втрачають стабільність при нагріванні: мікротріщини паяння, деградація внутрішнього стабілізатора, порушення зазору через теплове розширення.
• Глохне на вибоїнах або при різкому скиданні/наборі газу - підозра на контакт у роз'ємі, перелом проводу, «плаваючу» масу. Перш ніж перевіряти датчик Холла як елемент, потрібно виключити проводку.
• Плаваючі оберти, пропуски, простріли - так буває і від підсмоктування повітря, і від котушок, і від форсунок. Але при Hall-датчику часто додається характерна нерегулярність - сьогодні їдеш нормально, завтра - ніби двигун «втрачає рахунок».
• Помилки по синхронізації: P0340/P0341 (CMP), P0335/P0336 (CKP) і подібні. Помилка не означає, що датчик помер - вона означає, що ЕБУ бачить некоректний сигнал. Тому важливо перевірити датчик Холла вимірюванням, а не гаданням.
• Відсутність іскри/імпульсу вприску при прокручуванні стартером - якщо ЕБУ «не бачить» вал, він часто не дає ні іскру, ні форсунки. Для старих систем з трамблером - комутатор без сигналу Холла теж мовчить.

Перш ніж перевірити датчик Холла - не переплутайте його з індуктивним датчиком

Помилка номер один у новачків: беруть мультиметр, ставлять «Ом», вимірюють опір і роблять висновок «датчик поганий». З Hall-датчиком так не працює.

Як відрізнити швидко:

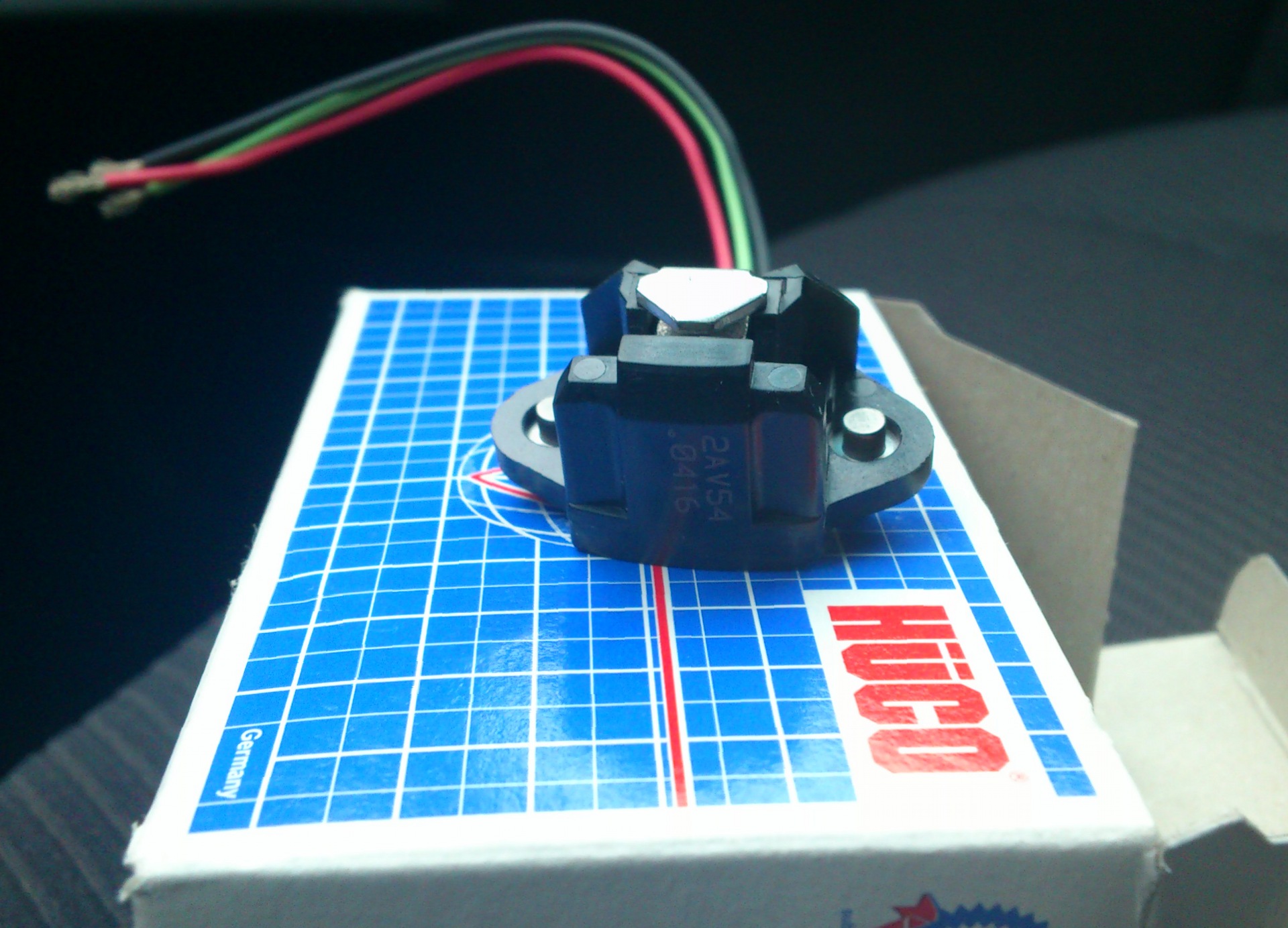

• Hall-датчик частіше за все трипровідний: +5 В або +12 В живлення, маса, сигнал. Вихід - цифровий, прямокутний. Іноді буває 4 проводи (дод. екран або другий канал).
• Індуктивний датчик зазвичай двопровідний, сам генерує змінну напругу при обертанні, на місці ви його не «включите» живленням.

Якщо ви хочете перевірити датчик Холла, спочатку переконайтеся, що у вас саме Hall-тип.

Підказка: наявність живлення на роз'ємі при включеному запаленні - майже пряме підтвердження.

Інструменти та підготовка: чим реально перевірити датчик Холла в гаражі і на СТО

Щоб перевірити датчик Холла не «на око», потрібен мінімум:

• Мультиметр (бажано зі швидким оновленням і режимом min/max). Нормальний в Україні коштує в середньому $15-60, професійні - від $100.
• Контролька/пробник на світлодіоді або маленька лампа 12 В (для деяких перевірок, але обережно - не навантажуйте вихід датчика занадто сильно).
• Осцилограф - ідеальний варіант. Навіть простий двоканальний USB-осцилограф рівня $60-150 вже дозволяє впевнено перевірити датчик Холла по формі сигналу. Професійні автомобільні - $400-1500.
• OBD-сканер - хоча б ELM327, але краще щось рівня Launch/X431 або Autel. ELM за $10-25 часто не показує високу деталізацію, але параметри обертів і синхронізації іноді видні.
• Набір голок/пінів для бекпробу - щоб підключатися до проводів без пошкодження ізоляції. Я не люблю «проколювати» провід швейною голкою - потім туди потрапляє вода і починається зелень. Краще використовувати тонкі піни і роз'ємні перехідники.
• Теплова перевірка - фен (будівельний з регулюванням) і охолоджуючий спрей. Більша частина «плаваючих» Hall-датчиків проявляється саме так.

І обов'язково: схема або хоча б розпіновка. Якщо хочете перевірити датчик Холла швидко, не вгадуйте, де живлення і де сигнал. На багатьох роз'ємах фізично однакові фішки у різних датчиків, а переплутати +5 і сигнал - справа двох секунд.

Типові електричні параметри: що вважати нормою

Коли ми говоримо «Hall-датчик», у різних виробників різна логіка вихідного каскаду. Але є базові орієнтири.

Живлення: частіше +5 В (датчики CMP/CKP на більшості сучасних двигунів) або +12 В (старі трамблери, деякі VSS). Допуск зазвичай 4.8-5.2 В для 5-вольтової лінії, але в реальності багато що залежить від ЕБУ і навантаження. Якщо на лінії 4.3 В - датчик може працювати нестабільно, і ви будете нескінченно намагатися перевірити датчик Холла, хоча проблема в живленні/масі.

Сигнал: прямокутні імпульси. Низький рівень близько 0-0.2 В, високий - близько 5 В (або близько 12 В на «12-вольтових» системах). Часто вихід - open collector/open drain з підтяжкою всередині ЕБУ. Тоді високий рівень формується підтягуванням, а датчик «тягне вниз». Важливий момент: якщо підтяжка слабка або провід сигналу підгнив, високий рівень може бути 2-3 В - ЕБУ іноді це сприймає як «шум». Тому перевірити датчик Холла треба не тільки по наявності імпульсів, але й по амплітуді.

Зазор до мітки/ротора: сильно залежить від конструкції. Часто 0.5-1.5 мм. На деяких датчиках колінвала Hall-тип допускає 0.8-1.2 мм. Якщо зазор пішов (бруд, знос, деформація кронштейна) - сигнал пропадає на певних обертах. І знову людина думає, що потрібно перевірити датчик Холла і замінити, а насправді - поправити посадку.

Покроковий чек-лист: як перевірити датчик Холла правильно, без вгадувань

Нижче - єдиний нумерований список у статті. Це мій робочий порядок, який економить години.

1. Зчитати помилки і заморожений кадр (freeze frame). Якщо є P0335/P0340 і в замороженому кадрі оберти при прокручуванні 0 - спочатку дивимося CKP/CMP і живлення.

2. Перевірити живлення на роз'ємі при включеному запаленні: між + і масою має бути близько 5 В або 12 В за схемою. Немає живлення - не датчик.

3. Перевірити масу: падіння напруги між масою датчика і мінусом АКБ при прокручуванні стартером. Норма - десятки мілівольт, умовно до 0.05-0.1 В. Якщо 0.2-0.5 В - маса погана, датчик може «брехати».

4. Перевірити сигнал на місці (бекпроб): мультиметром у режимі напруги ви побачите «середнє» (наприклад 1-3 В) - це грубо. Краще осцилографом: прямокутники повинні бути чіткі.

5. Порівняти з еталоном: якщо є другий такий же автомобіль/двигун або відомий хороший датчик - порівняння форми сигналу на осцилографі вирішує спір.

6. Перевірити проводку під навантаженням: пошевелити пучок, роз'єм, подивитися, чи не зривається сигнал. Часта причина - перелом всередині ізоляції біля фішки.

7. Тепловий тест: прогріти датчик феном до 60-90°C і подивитися, чи не розвалюється сигнал. Потім охолодити спреєм. Це один з найчесніших способів перевірити датчик Холла на «плаваючий» дефект.

8. Механічний контроль: зазор, чистота, відсутність стружки, цілісність задавального диска/ротора, соосність. Зірваний зуб задавального колеса або кривий диск часто маскується під «вмираючий датчик».

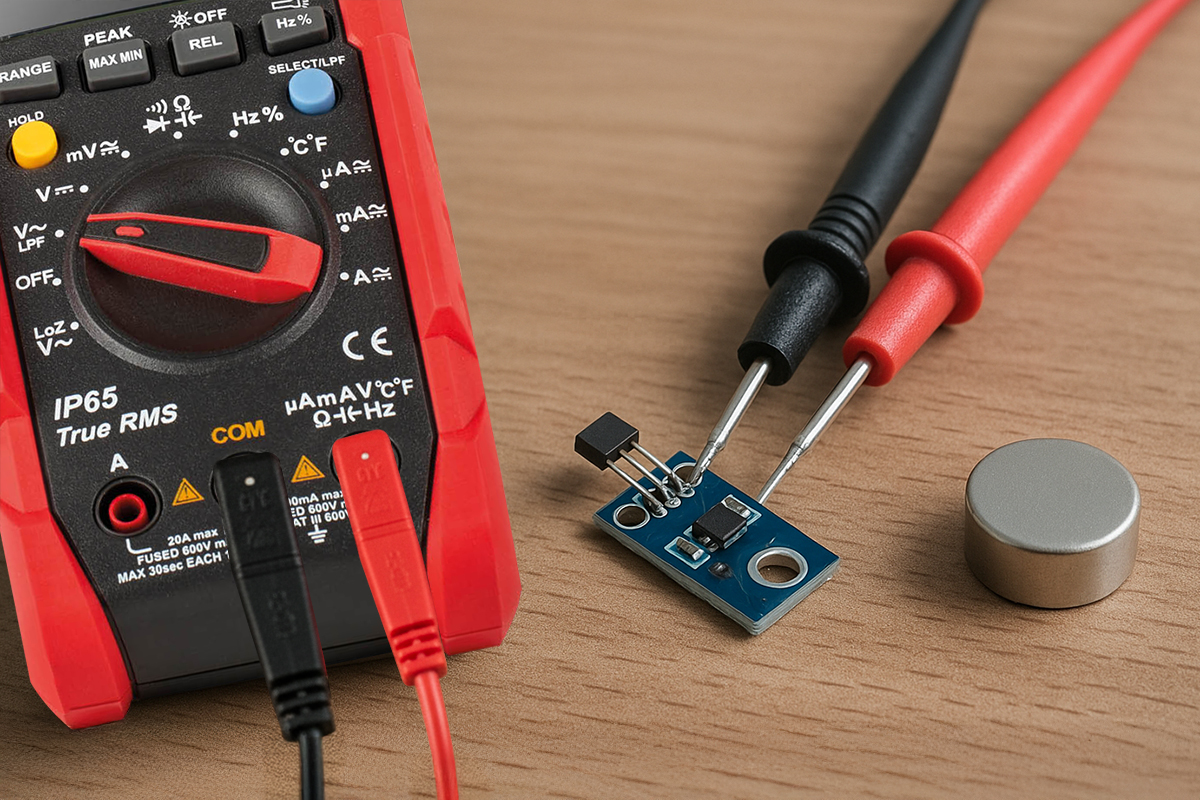

Як перевірити датчик Холла мультиметром: що можна, а що безглуздо

Мультиметр - інструмент компромісу. Ним можна перевірити датчик Холла по живленню, масі, опосередковано по переключенню сигналу. Але мультиметр погано бачить швидкі фронти, пропуски окремих імпульсів і перешкоди.

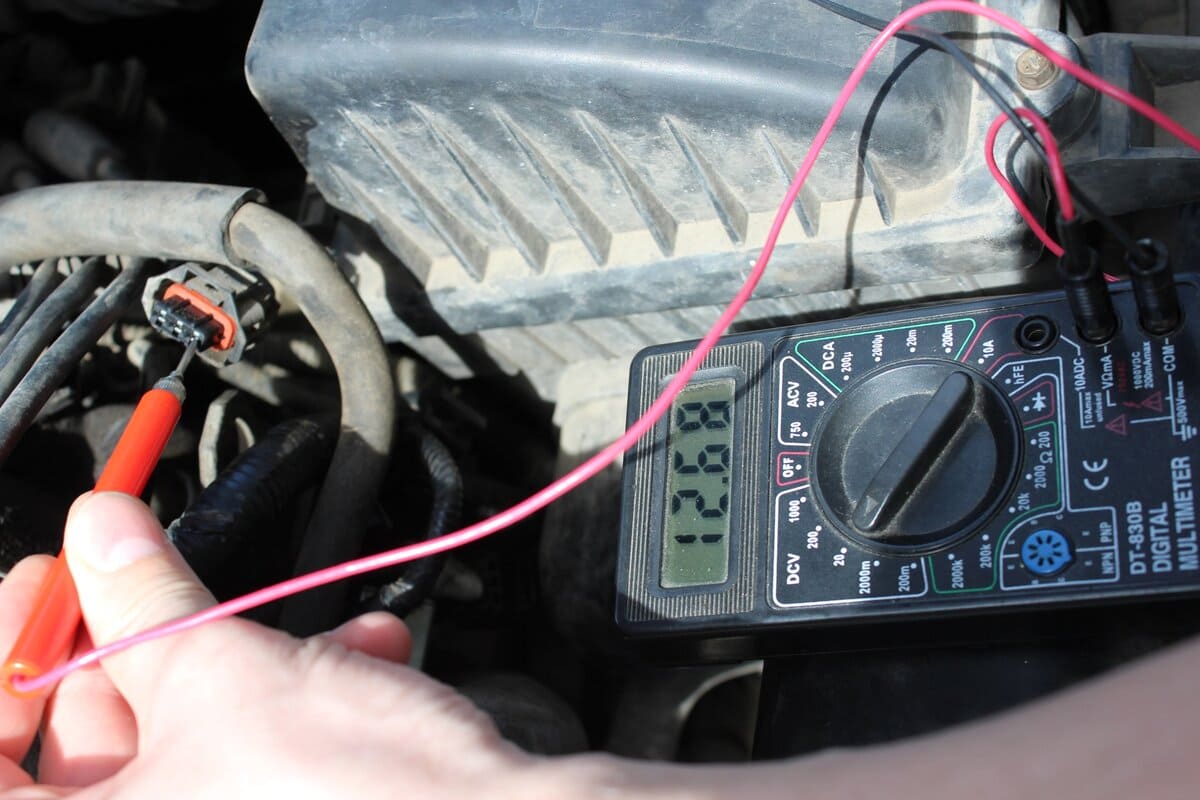

1) Перевірка живлення (+5 В або +12 В)

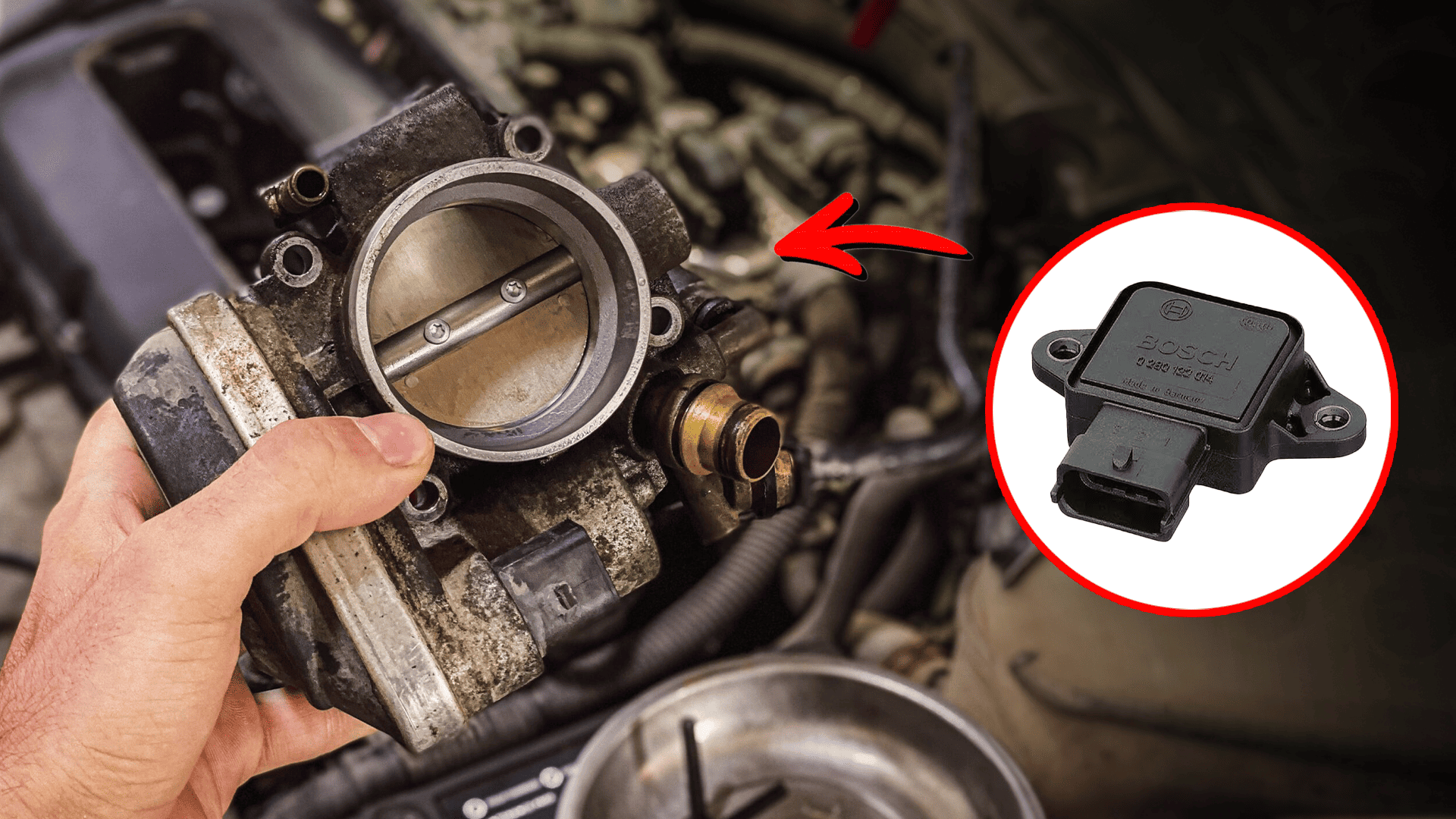

Знімаєте роз'єм датчика. На стороні проводки знаходите живлення і масу по схемі. Включаєте запалення - вимірюєте. Якщо замість 5 В бачите 4.2 В - вже привід копати: слабка маса ЕБУ, просадка по ланцюгу, коротке в іншому датчику на цій же лінії. У низці моторів +5 В спільні на MAP/ДПДЗ/датчик тиску в рейці і CMP - один «пошкоджений» датчик сідає лінію і ви будете намагатися перевірити датчик Холла, хоча винуватець інший.

2) Перевірка маси (падіння напруги)

Ставіте щупи: один на масу датчика (пін в роз'ємі), другий на мінус АКБ. Крутите стартером. Якщо бачите 0.3-0.7 В - датчик отримує погану «землю». Він може показувати імпульси, але ЕБУ їх не зрозуміє. Виправляєте масу - і питання «як перевірити датчик Холла» закривається само по собі.

3) Перевірка сигналу мультиметром

Підключення - бекпробом на сигнальний провід і на масу датчика. Крутите стартером. На справному Hall ви часто побачите стрибкоподібне значення або усереднене 1-4 В. Це означає, що сигнал є, але це не гарантія якості. Якщо мультиметр показує стабільно 0 В або стабільно 5 В - сигнал не переключається (либо обрив, либо датчик не видит мітку, либо неправильна розпіновка, либо датчик мертв).

Практична порада: якщо ви хочете перевірити датчик Холла мультиметром максимально корисно - використовуйте режим min/max або частотомера (якщо він є). На деяких мультиметрах частота при прокрутці стартером може показуватись, і це вже ближче до справи.

Як перевірити датчик Холла осцилографом: найчесніший метод

Осцилографом перевірити датчик Холла можна так, як бачить його ЕБУ: форма, фронти, рівень, пропуски, тремтіння, паразитні викиди.

Куди підключатися

Канал 1 - сигнал датчика (CMP або CKP), маса щупа - на масу датчика або на добрий кузовний мінус. Канал 2 (за можливості) - другий датчик (наприклад, одночасно CKP і CMP) або керуючий імпульс форсунки/котушки для розуміння синхронізації.

Яка форма сигналу повинна бути

На Hall очікуєте прямокутник. В ідеалі - чіткі рівні, майже вертикальні фронти. Амплітуда - близько 5 В (або 12 В). Скважність залежить від геометрії задавального диска. На колінвалі з «вікном»/пропуском зубів (наприклад, 60-2) ви побачите послідовність імпульсів і паузу.

Якщо ви бачите «пилу», синус або низьку амплітуду - можливо це не Hall, а індуктивний датчик, або ви підключилися не туди, або датчик отримує погане живлення. У будь-якому разі спроба перевірити датчик Холла без розуміння форми приводить до помилок.

Типові дефекти за осцилограмою

Провали високого рівня до 2-3 В - слабка підтяжка, корозія в роз'ємі, підгнилий провід, частковий пробій входу ЕБУ.

Тремтіння фронтів, «заїдки» - перешкоди, часто від високовольтної частини (котушки, свічі, пробиті дроти), або погана маса датчика. Іноді допомагає банальне відновлення екранування пучка.

Пропуски окремих імпульсів - механіка (битий задавальний диск, великий зазор, люфт розподвалу), або внутрішній дефект датчика, який проявляється на певній швидкості обертання.

Зрив сигналу при нагріві - класика. На холодну красиво, прогріли феном - лінія «залипла» в 0 В або в 5 В. Тут вже можна впевнено говорити, що ви зловили несправність при перевірці датчика Холла.

Перевірка датчика Холла на автомобілі без осцилографа: робочі методи «в полі»

Іноді ви на трасі або в маленькому гаражі. Потрібно швидко зрозуміти, чи є сенс лізти глибше.

Метод з LED-контролькою

Якщо датчик з виходом open collector, можна обережно підключити світлодіод з резистором (наприклад 1 кОм) між +5 В і сигналом і дивитися, чи миготить при прокручуванні. Але тут нюанс: далеко не всі схеми це люблять, а на деяких авто можна навантажити лінію так, що ЕБУ «втратить» сигнал. Тому я вважаю цей спосіб допоміжним, коли потрібно перевірити датчик Холла швидко, але без фанатизму.

Метод через OBD: чи бачить ЕБУ оберти

На багатьох авто параметр RPM при прокрутці - показник роботи CKP. Якщо при стартері оберти 150-250 rpm і при цьому немає запуску - CKP, скоріш за все, дає сигнал (або ЕБУ його інтерпретує). Якщо RPM = 0 - причина часто в CKP, живленні, масі або проводці. Але пам'ятайте: перевірити датчик Холла по OBD можна тільки опосередковано. Буває, що RPM є, але сигнал брудний і синхронізація з CMP порушена - мотор не заводиться або працює в аварійному режимі.

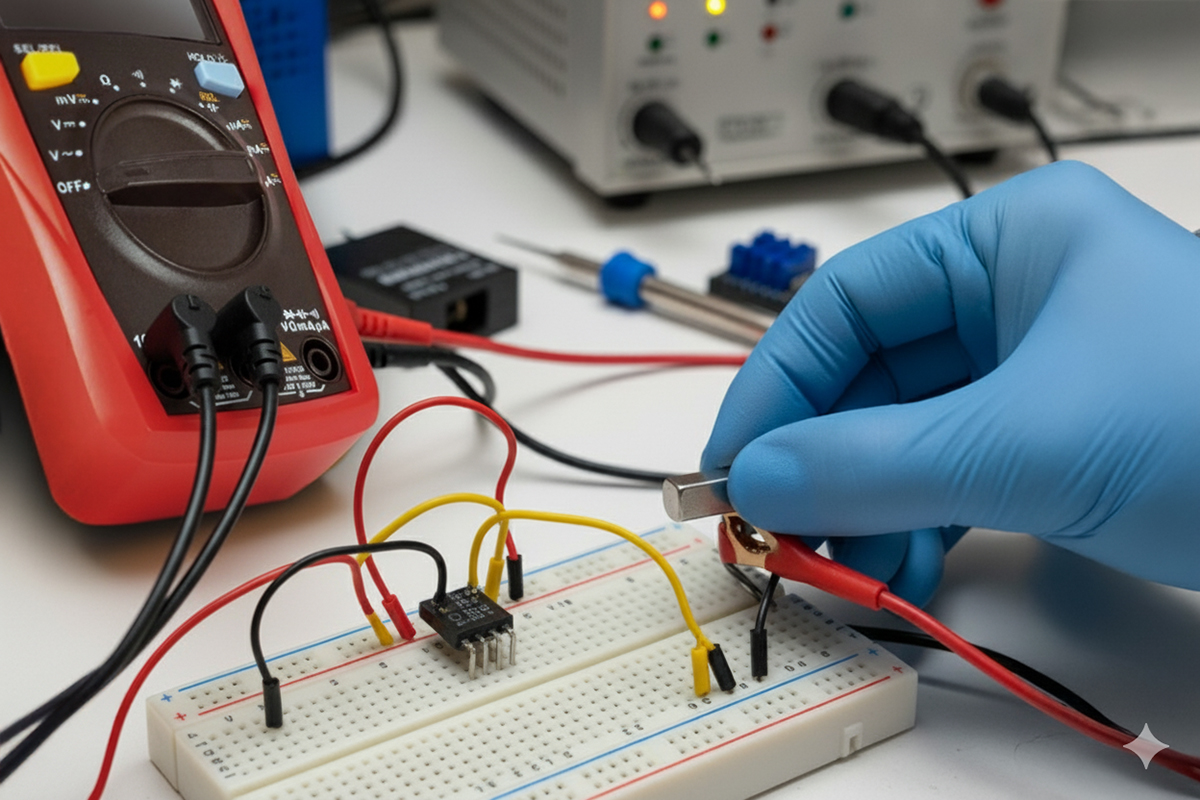

Знятий датчик: як перевірити датчик Холла на столі (стендова перевірка)

Зняти і перевірити датчик Холла на столі можна, якщо ви розумієте його тип і розпіновку. Потрібен блок живлення 5 В або 12 В (за датчиком), мультиметр або краще осцилограф, і джерело магнітного впливу.

Що використовувати замість «задавального диска»

Підійде металева пластина, викрутка, шматок сталі - залежно від того, чи реагує датчик на зміну магнітного потоку через вбудований магніт і екран. На деяких датчиках (gear-tooth) потрібно імітувати проходження зуба. На деяких трамблерних - обертати ротор з прорізами.

Як виглядає справне переключення

Подаєте живлення, на сигналі (через підтяжку, якщо потрібно) має бути стабільна логіка - при піднесенні металу/магніта рівень змінюється. Якщо рівень не змінюється зовсім - або датчик мертвий, або ви не забезпечили правильну схему підтяжки. І це часта пастка: людина намагається перевірити датчик Холла на столі, але не знає, що вихід open collector без підтягувального резистора не покаже «високий» рівень.

Проводка і роз'єми: половина випадків, коли «датчик Холла помер», насправді не датчик

Я бачив десятки машин, де люди міняли по два датчика підряд - і все одно проблема залишалась. Причина - в проводці, і це треба прийняти як факт. Особливо на авто 15+ років.

Де шукати:

• Перелом біля фішки - провід дубіє, вібрація робить своє. Ззовні цілий, всередині - 2-3 жили тримаються на чесному слові. Починаєте перевіряти датчик Холла, а він «то є, то ні».
• Олія в роз'ємі (часто на VAG, BMW, Mercedes по датчикам распредвала) - олія по пучку добирається до ЕБУ. Сигнал починає плавати. Тут лікується не «тільки датчик», а чистка роз'єму, іноді заміна контактів і шматочка пучка.
• Корозія маси двигуна - особливо актуально для України: сіль, вологість, старі кузови. Погана маса = будь-які датчики «зходять з розуму». Тому перш ніж героїчно перевіряти датчик Холла, перевірте масу двигуна на кузов і на АКБ.

Механіка поруч із датчиком: зазор, стружка, задавальне колесо

Датчик Холла може бути справний електрично, але працювати погано через механіку.

Стружка і бруд. На датчиках колінвала/распредвала часто намагнічуються металеві частинки. Вони змінюють магнітне поле, зростає зазор, сигнал деградує. Зняли, витерли - машина поїхала. І ось вам чесна причина, чому важливо перевірити датчик Холла руками, а не тільки приладами.

Зазор відійшов. Після заміни ГРМ, після ремонту коробки (якщо датчик швидкості), після ДТП. Хтось недотягнув кронштейн, хтось поставив не ту прокладку. Для CMP на деяких моторах зазор критичний, і датчик починає пропускати фронти саме при запуску.

Пошкоджений задавальний диск. На колінвалі - зірваний шпон, тріщина демпфера, прокручений вінець. На распредвалі - розхитаний магніт/пелюстка. Ви будете намагатися перевірити датчик Холла, а винна «залізка», яку ніхто не дивився.

Датчик Холла і підсмоктування повітря: чому симптоми схожі, але діагностика різна

Частина симптомів (нестабільний холостий хід, провали, бідна суміш, помилки по суміші) люди помилково відносять до датчика. Насправді винне підсмоктування повітря у впускному колекторі, тріщина патрубка, підсмоктування через прокладку дроселя, підсмоктування повітря через форсунки (ущільнювальні кільця), підсмоктування через корпус повітряного фільтра (не защіпнутий), або банальний вакуумний шланг.

Як відрізнити: якщо двигун запускається впевнено, оберти читаються, іскра і впорскування є, але суміш йде в бідну, корекції зростають, а на педаль реагує дивно - частіше це пошук підсмоктування повітря у впускному колекторі, а не спроба перевірити датчик Холла. Димогенератор (в Україні послуга часто коштує 400-1200 грн, залежно від міста і доступу) швидше поставить крапку. Знайти підсмоктування повітря димогенератором іноді дешевше, ніж купити два датчики «наугад».

Але перетин є: якщо підсмоктування сильне, холостий хід нестабільний, двигун дергається - осцилограма по датчику може здаватися «нерівною» через нерівномірну прокрутку. Тому алгоритм такий: спочатку базова електрика і синхронізація, потім - повітря/паливо.

Реальні приклади з практики: де перевірка датчика Холла економить гроші

Volkswagen Passat B5 1.8T (AEB). Скарга: глохне на гарячому, через 10 хвилин заводиться. Помилка P0340. Клієнт уже купив два датчика розподвалу - один «аналог», другий «напіворигінал». Я вирішив спочатку перевірити датчик Холла осцилографом. На холодну - ідеальні 0-5 В. Прогрів феном - через 2 хвилини високий рівень став 1.8-2.2 В, фронти попливли. Причина - деградація виходу датчика. Поставили нормальний датчик (в ті роки по Україні такі коштували в середньому $25-60 за хороший бренд), проблема зникла.

Opel Astra G 1.6 8V. Не заводиться, помилок багато, обороти при стартері 0. Клієнт наполягав: «помер датчик колінвала». Я почав з живлення: на лінії +5 В було 2.9 В. Виявилось, коротив датчик тиску (на тій же лінії). Після заміни датчика тиску за $20 і відновлення 5 В мотор завівся. Датчик колінвала чіпати не довелося, хоча клієнт був готовий «перевірити датчик Холла» і міняти все підряд.

Renault Megane II 1.6 K4M. Пропуски, ривки, іноді помилка по распредвалу. Вирішили перевірити датчик Холла і проводку. Датчик справний, а в пучку біля кришки ГБЦ - перелом маси. Під навантаженням маса «відвалювалась», на осцилографі сигнал піднімався «над нулем». Ремонт пучка - 700 грн, і машина поїхала. Заміна датчика була б зайвою.

Таблиця: типові несправності і що ви побачите при перевірці

Плюси і мінуси способів діагностики

Я не продаю «чарівний прилад». Я за методику. Нижче - один маркований список у статті, як і вимагалося.

• Мультиметр: плюс - доступно і швидко; мінус - не показує якість імпульсів. Ним можна перевірити датчик Холла базово, але не зловити рідкісні провали.

• Осцилограф: плюс - бачить все, включно з перешкодами і фронтами; мінус - потрібен досвід і акуратне підключення. Якщо потрібно перевірити датчик Холла «залізобетонно», це найкращий шлях.

• OBD-сканер: плюс - швидко зрозуміти, чи бачить ЕБУ оберти/синхронізацію; мінус - дані опосередковані. Зручно як попередній етап, але не як остаточна відповідь.

• Стендова перевірка на столі: плюс - можна виявити явний дефект; мінус - не імітує реальну вібрацію, перешкоди, зазор. Добре як додатковий спосіб перевірити датчик Холла, але не завжди вирішальний.

Скільки коштує ремонт і коли датчик міняти, а коли ремонтувати проводку

Для України за станом ринку в середньому (дуже усереднено):

• Датчик розподвала/колінвала Hall-тип - $15-80 за нормальний брендовий аналог, $60-180 за оригінал (в залежності від марки: VAG/BMW/Mercedes зазвичай дорожчі). Зовсім дешевий «no name» за $8-12 часто живе недовго. Маркетинг про «посилений датчик» я сприймаю скептично - всередині той самий кристал і та сама пайка, а якість визначається контролем виробництва, а не красивою наклейкою.
• Робота по заміні - від 400 до 2500 грн в залежності від доступу. На деяких моторах датчик колінвала стоїть так, що без зняття захисту і половини навісного не підлезеш. На інших - змінюється за 10 хвилин.
• Ремонт проводки/роз'єму - 300-1500 грн за локальний ремонт, іноді більше, якщо пучок згнив далеко або треба відкривати косу. Але це часто дешевше, ніж купити два датчика, намагаючись «перевірити датчик Холла» методом замін.

Коли міняти датчик: якщо ви змогли перевірити датчик Холла і отримали зрив сигналу при нагріві, нестабільну амплітуду при справному живленні/масі, пропуски імпульсів при нормальній механіці. Коли не міняти: якщо немає живлення, погана маса, зелений роз'єм, тріснутий задавальний диск, відійшов зазор.

Часті питання - відповідаю як механік, без легенд

Чи можна перевірити датчик Холла «прозвонкою» на опір?

Як правило - ні. Ви можете побачити щось випадкове, але це не показник справності. Щоб перевірити датчик Холла, потрібні живлення і аналіз переключення сигналу.

Чому новий датчик не вирішив проблему?

Тому що не датчик. Або проводка, або живлення 5 В просаджено іншим споживачем, або механіка (зазор/диск), або ЕБУ. Зустрічав і брак нових деталей - особливо дешевих. Тому я за те, щоб спочатку перевірити датчик Холла вимірюванням, і тільки потім міняти.

Що небезпечніше - «залип» в 0 В або «залип» в 5 В?

Для ЕБУ однаково погано - немає переключення. Але «залип» в 5 В часто пов'язаний з обривом сигналу або відсутністю підтяжки, а «залип» в 0 В - з коротким на масу або внутрішнім пробоєм виходу.

Чи може підсмоктування повітря імітувати несправність датчика?

За відчуттями водія - так: ривки, нестабільність, помилки по суміші. Але якщо мотор взагалі не запускається і ЕБУ не бачить оберти - це не підсмоктування повітря у впускному колекторі. Для суміші і холостого - так, і тоді логічніше шукати підсмоктування повітря у впускному колекторі і знайти підсмоктування димогенератором, ніж ганятися за датчиком.

Практична памятка: що робити, якщо потрібно перевірити датчик Холла прямо сьогодні

Якщо ви новачок - почніть з простого: живлення 5 В/12 В, маса під навантаженням, OBD параметр RPM при стартері, візуальний огляд роз'єму і зазору. Якщо ви досвідчений - одразу осцилограф і тепловий тест. І в обох випадках дотримуйтесь логіки: спочатку умови роботи датчика (живлення/маса/механіка), потім сам елемент.

Я бачив, як люди витрачали $200 на деталі, тому що не хотіли витратити 20 хвилин, щоб перевірити датчик Холла по-людськи. Ця діагностика не вимагає магії - вимагає дисципліни і розуміння, що цифровий датчик діагностується сигналом, а не вірою в коробку з надписом «OEM quality».
