Как заменить реле стартера: диагностика, доступ, замена и проверка — пошаговая инструкция от практика

«Реле стартера» в разговорной речи — это часто две разные детали. Из‑за этого люди покупают не то, меняют не там и получают тот же симптом. Разбираем по-взрослому: что именно сломалось, как подтвердить диагноз, где оно стоит, как безопасно заменить и как проверить результат.

Какие «реле стартера» бывают на самом деле

• Втягивающее реле (соленоид) на стартере — цилиндр на корпусе стартера, который подаёт питание на силовые контакты и выдвигает бендикс. Это самая частая «жертва».
• Реле в монтажном блоке (под капотом/в салоне) — промежуточное реле, которое разгружает замок зажигания/ЭБУ. На многих авто оно есть, но далеко не всегда.
• «Реле» в цепи управления (иногда встроено в блок BCM/UCH, либо управление идёт через ЭБУ и реле отсутствует как отдельная деталь). На Renault с UCH, VAG с блоками управления — это обычная история.

Перед заменой определите, что у вас: втягивающее на стартере или обычное реле в блоке. Симптомы пересекаются, но диагностика отличается.

Типовые симптомы и что они означают

• Щёлкнуло один раз, стартер не крутит — часто втягивающее не замыкает силовые контакты (подгорели «пятаки») или слабый АКБ/масса.
• Частые щелчки (треск) — просадка напряжения: АКБ мёртв, плохие клеммы, окисленная масса двигателя, иногда клинит стартер.
• Тишина (нет щелчка) — нет питания на управляющий вывод соленоида: проблема в реле/замке/предохранителе/иммобилайзере/датчике АКПП (нейтраль), либо обрыв провода.
• Стартер крутит, двигатель не схватывает — это уже не «реле стартера»: топливо/искра/компрессия/датчики.
• Стартер продолжает крутить после запуска — залипание силовых контактов втягивающего или «прилипшее» реле в блоке. Ехать так нельзя: можно спалить стартер и венец маховика.

Цены и здравый смысл

Маркетинг любит обещать «оригинал — на весь срок службы». В реальности втягивающее и реле живут столько, сколько позволяют токи, грязь и качество контактов.

Ресурс по практике: втягивающее нередко сдаётся к 120–200 тыс. км, особенно на дизелях и моторах с тугой прокруткой зимой. Реле в блоке обычно живёт дольше, но «умирает» от влаги, перегрева или нештатных сигнализаций.

Безопасность и подготовка

Цепь стартера — это сотни ампер в момент пуска. Ошибка отвёрткой в районе силовой клеммы — и вы получите сварку, расплавленный ключ и шанс посадить проводку.

• Поставьте авто на ровную площадку, ручник, нейтраль/«P».
• Откройте капот, запомните/сфотографируйте расположение деталей.
• Снимите минусовую клемму АКБ (10 мм) и изолируйте её так, чтобы она случайно не коснулась вывода.
• Если нужен доступ снизу — используйте домкрат + надежные подпорки. На одном домкрате не работаем.

Инструменты и расходники

• Мультиметр (желательно) или контролька 12 В.
• Набор головок 8–19 мм, удлинители, карданчик.
• Ключи на 10/13/15/17 мм (самые частые по стартеру).
• Щётка по металлу, наждачка P400–P800, очиститель контактов.
• Диэлектрическая смазка или тонкий слой технического вазелина для клемм (без фанатизма).
• Перчатки, фонарь.

Диагностика: убедитесь, что виновато именно реле

Я видел десятки случаев, когда «меняли реле», а виновата была масса двигателя или сгнившая клемма на АКБ. Поэтому сначала — базовые измерения.

Шаг 1: проверка АКБ и клемм

1. Напряжение АКБ в покое: 12,5–12,7 В — норм; 12,2 В — уже слабо; <12,0 В — почти гарантированно будут проблемы.
2. Во время попытки запуска напряжение не должно проваливаться ниже 9,6–10,0 В. Если падает до 8–9 В — реле ни при чём.
3. Осмотрите клеммы: белый налёт, зелень, люфт — чистить/подтягивать.

Шаг 2: проверка массы

Быстрый «гаражный» тест: толстым проводом/пусковыми проводами соедините минус АКБ с металлом двигателя (не с пластиком и не с окрашенной поверхностью). Если стартер ожил — проблема в штатной массе.

Шаг 3: есть ли управляющий сигнал на втягивающее

На втягивающем есть тонкий провод (клемма управления, часто обозначают S или 50). При повороте ключа в «START» там должно появляться около 12 В.

• Есть 12 В, но стартер молчит/один щелчок — вероятно втягивающее/стартер.
• Нет 12 В — ищем предохранитель/реле в блоке/замок/иммо/датчик положения селектора АКПП/проводку.

Из практики: на Renault Logan/Sandero с мотором K4M «тишина на стартер» часто оказывается не втягивающим, а подгоревшим контактом массы на кузове или проблемой в цепи управления через UCH. Люди меняют стартер, а причина — в болте и окисле.

Вариант №1: замена реле стартера в монтажном блоке

Если диагностика показала, что на клемму управления втягивающего не приходит питание, а питание/масса/АКБ в норме — логично начать с простого: реле и предохранители.

Как найти нужное реле

• Откройте крышку монтажного блока (под капотом или в салоне).
• Сверьтесь со схемой на крышке или в мануале. Обозначения могут быть: START, ST, Starter, иногда просто номер позиции.
• На VAG с моторами семейства EA888 и на многих современных авто управление стартером может идти через блоки управления, а отдельного «классического» реле может не быть. Тогда «поиск реле» превращается в поиск причины по схеме.

Быстрая проверка реле без приборов

• Поменяйте местами реле с таким же (например, реле вентилятора/обогрева), если одинаковые по номеру/типу. Если машина начала заводиться — диагноз почти готов.
• Слушайте: при запуске исправное реле часто щёлкает. Но «щелчок» не гарантирует, что силовые контакты внутри живые.

Правильная проверка мультиметром

У большинства 4‑контактных реле типовые выводы: 85/86 — катушка, 30 — вход питания, 87 — выход. У 5‑контактного добавляется 87a (нормально замкнутый).

1. Измерьте сопротивление катушки между 85 и 86: обычно 50–150 Ом (зависит от модели). Обрыв — реле мёртвое.
2. Подайте 12 В на 85/86 (полярность чаще не важна, если нет диода). Должен быть чёткий щелчок.
3. Проверьте, что между 30 и 87 появляется контакт при срабатывании (минимальное сопротивление).

Замена

1. Снимите минус АКБ (если ещё не сняли).
2. Вытащите реле съёмником или аккуратно рукой, без перекосов.
3. Сравните новое со старым: распиновка, тип (NO/NC), наличие диода/резистора (на корпусе часто рисуют схему).
4. Очистите посадочное место, вставьте новое реле до упора.
5. Верните клемму АКБ, проверьте запуск 3–5 раз.

Типовые ошибки при замене реле в блоке

• Покупка «похожего» реле без проверки распиновки (особенно 5‑контактные).
• Игнорирование подгоревших разъёмов в колодке — новое реле не спасёт, если контактная группа расплавлена.
• Установка реле с диодом «наоборот» (если катушка с диодом, полярность важна).

Вариант №2: замена втягивающего реле (соленоида) на стартере

Если на тонком проводе управления есть 12 В, а стартер не крутит или только щёлкает — основной подозреваемый: втягивающее или сам стартер (щётки/втулки/якорь). Втягивающее часто меняют отдельно, но иногда разумнее сделать ревизию стартера целиком.

Как понять, что виноваты «пятаки» втягивающего

• Один уверенный щелчок есть, но вращения нет.
• Иногда заводится «через раз», особенно на горячую.
• После нескольких попыток запуска на силовой клемме может быть нагрев.

Внутри втягивающего есть два медных силовых контакта («пятаки»). Они подгорают от дуги, особенно при слабом АКБ. Производители рассказывают про «ресурс», но дуга и медь живут по законам физики, не рекламы.

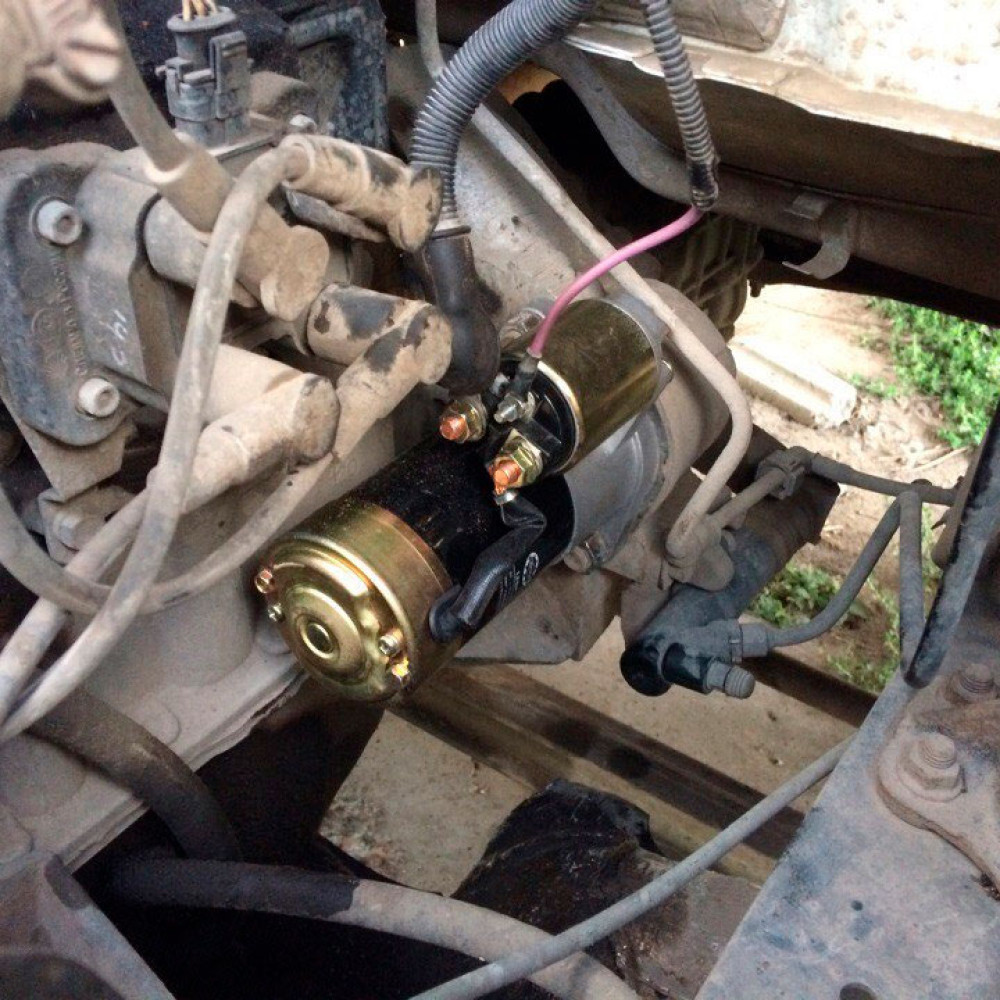

Доступ: где стоит стартер

Обычно стартер расположен на стыке двигателя и коробки. На поперечных моторах (большинство переднеприводных) часто доступ сверху ограничен впуском/АКБ/площадкой, а снизу — защитой.

• На некоторых Renault (K4M) стартер относительно доступен сверху, но крепёж может быть неудобный.
• На VAG (EA888) бывает «плотная упаковка», иногда проще снимать снизу.
• На дизелях стартер тяжелее, болты чаще «прикипают».

Пошаговая замена втягивающего: общий алгоритм

1. Отключите АКБ (минус обязательно).
2. Снимите защиту двигателя (если мешает).
3. Найдите стартер. Отсоедините:
   • Тонкий провод управления (разъём/клемма).
   • Силовой провод «плюс» на гайке (часто 13 мм). Перед снятием убедитесь, что АКБ отключен.
4. Открутите крепёж стартера к картеру КПП (обычно 2–3 болта, 13–17 мм). Держите стартер — он может весить 4–8 кг.
5. Снимите стартер. На столе работать быстрее и безопаснее.
6. Отметьте положение втягивающего относительно корпуса (маркером), чтобы собрать без перекоса.
7. Открутите винты/болты крепления втягивающего (часто Torx/крест/8–10 мм). Снимите втягивающее.
8. Осмотрите вилку привода/шток: износ, люфт, трещины. Если вилка разбита — новое втягивающее не даст «новый стартер».
9. Установите новое втягивающее, убедитесь, что шток правильно зацепился с вилкой (без перекуса).
10. Соберите стартер, установите его на место, затяните крепёж.
11. Подключите силовой провод и управляющий разъём. Проверьте, что провод не натянут и не касается горячего/острого.
12. Подключите АКБ, сделайте серию запусков, послушайте звук. Никаких «залипаний» и постороннего скрежета быть не должно.

Моменты затяжки (ориентиры)

Точные значения смотрите по мануалу конкретной модели. В среднем по рынку:

• Болты крепления стартера к КПП: часто 35–55 Н·м (зависит от диаметра и материала корпуса).
• Гайка силового вывода на втягивающем: обычно 8–12 Н·м. Перетянете — сорвёте шпильку или треснет изолятор.

Когда лучше не менять только втягивающее

• Стартер крутит медленно даже при хорошем АКБ — вероятно щётки/втулки/якорь.
• Есть запах гари, сильный нагрев, следы оплавления.
• Большой пробег (200–250 тыс. км) и стартер ни разу не обслуживался — экономически часто разумнее сделать комплексный ремонт за 1200–3500 грн, чем менять по одной детали и возвращаться к проблеме через месяц.

Проверка после замены: чек‑лист

1. Запуск холодного двигателя: стартер крутит ровно, без пауз.
2. Запуск горячего (после поездки 15–20 минут): нет «ленивого» прокрута.
3. После отпускания ключа стартер сразу отключается.
4. Проверка падения напряжения при запуске:
   • На «плюсе» (АКБ → стартер) падение желательно <0,5 В.
   • На «массе» (АКБ → двигатель) падение желательно <0,3–0,4 В.
5. Клеммы не греются, запаха изоляции нет.

Частые вопросы по замене реле стартера

Можно ли «перемкнуть» втягивающее отвёрткой, чтобы доехать?

Можно, но это аварийный метод и не для новичков. Вы подаёте питание напрямую на силовые контакты стартера — искры и риск пожара реальны. Если уж делаете, то только при исправной коробке (нейтраль/«P»), надёжном ручнике и понимании, куда именно касаться. В идеале — вызвать помощь или буксир.

Если щёлкает, значит втягивающее живое?

Нет. Щелчок говорит, что катушка втягивающего сработала, но силовые контакты могли выгореть. В итоге щёлкает — а ток на мотор стартера не идёт.

Нужно ли смазывать контакты?

Силовые контакты под гайкой — чистые и сухие. Допускается очень тонкий защитный слой на наружных клеммах АКБ (диэлектрическая смазка/вазелин), чтобы замедлить коррозию. Внутрь втягивающего «лить WD‑40» — бессмысленно и вредно.

Почему проблема часто проявляется зимой?

Холод увеличивает вязкость масла и сопротивление прокрутке, АКБ отдаёт меньше тока, а дуга на контактах сильнее «съедает» медь. Если втягивающее уже на грани — мороз добивает.

Короткий «гаражный» алгоритм: что делать, если стартер не крутит

1. Проверить АКБ (напряжение, клеммы, просадка).
2. Проверить массу двигателя (доп. проводом).
3. Проверить наличие 12 В на управляющем выводе втягивающего при старте.
4. Если 12 В нет — искать реле/предохранитель/замок/цепь управления.
5. Если 12 В есть — снимать стартер и проверять втягивающее/щётки/втулки.

Профессиональный скепсис: «Поставьте усиленное реле — и всё будет отлично» — типичная продажная сказка. Если у вас проседает АКБ или сгнила масса, хоть золотое реле ставьте — оно будет работать в тех же плохих условиях и умрёт быстрее.

Замена реле стартера — простая операция только на бумаге. На практике половина успеха — правильно определить, какое именно реле вы ищете, и не пропустить банальные причины: АКБ, масса, клеммы, проводка. Делайте диагностику по шагам, не покупайте детали «на удачу», и тогда ремонт выйдет либо в 150–500 грн (обычное реле), либо в разумные деньги за втягивающее/ремонт стартера без повторных визитов в сервис.
