Как натянуть ремень генератора: подробная инструкция, нормы натяжения, типичные ошибки и диагностика

Если коротко по делу: правильно натянутый ремень генератора - это обеспечить нормальную зарядку аккумулятора, стабильную работу электроники и ресурс подшипников генератора, помпы и роликов. Слабый ремень проскальзывает - генератор недодает ток, ремень горит и свистит. Слишком сильное натяжение - вы добиваете подшипники и сами шкивы. И то, и другое обычно заканчивается одинаково: эвакуатором, если ремень слетит или разлетится, либо постоянными «глюками» по электрике, которые многие ошибочно лечат заменой АКБ или самого генератора.

За 45 лет в ремонте я видел десятки случаев, когда человеку было достаточно натянуть ремень генератора на 5 минут, а он уже купил «новый» генератор на разборке за $80-150 и еще заплатил $30-50 за установку. А проблема была в банальном проскальзывании ремня из-за недотяга или перекоса.

Из практики: Toyota Corolla E120 1.6 3ZZ-FE - жалоба на «падает зарядка на холостых, мигает лампа АКБ». Генератор живой. Достаточно было подтянуть ремень генератора до нормы - заряд стабилизировался, свист ушел, клиент сэкономил пару сотен долларов.

Какие бывают приводы: один ремень на все или отдельный ремень генератора

Прежде чем натянуть ремень генератора, нужно понимать, что у вас за конструкция.

1) Клиновой (V-belt) - старые и простые схемы

Классика для многих авто 90-х и начала 2000-х: отдельный клиновой ремень генератора, иногда общий ремень на генератор и помпу. Натяжение выполняется смещением генератора или отдельным натяжным роликом. Клиновой ремень прощает небольшие перекосы, но быстрее «стекленеет», дубеет и начинает свистеть при недотяге.

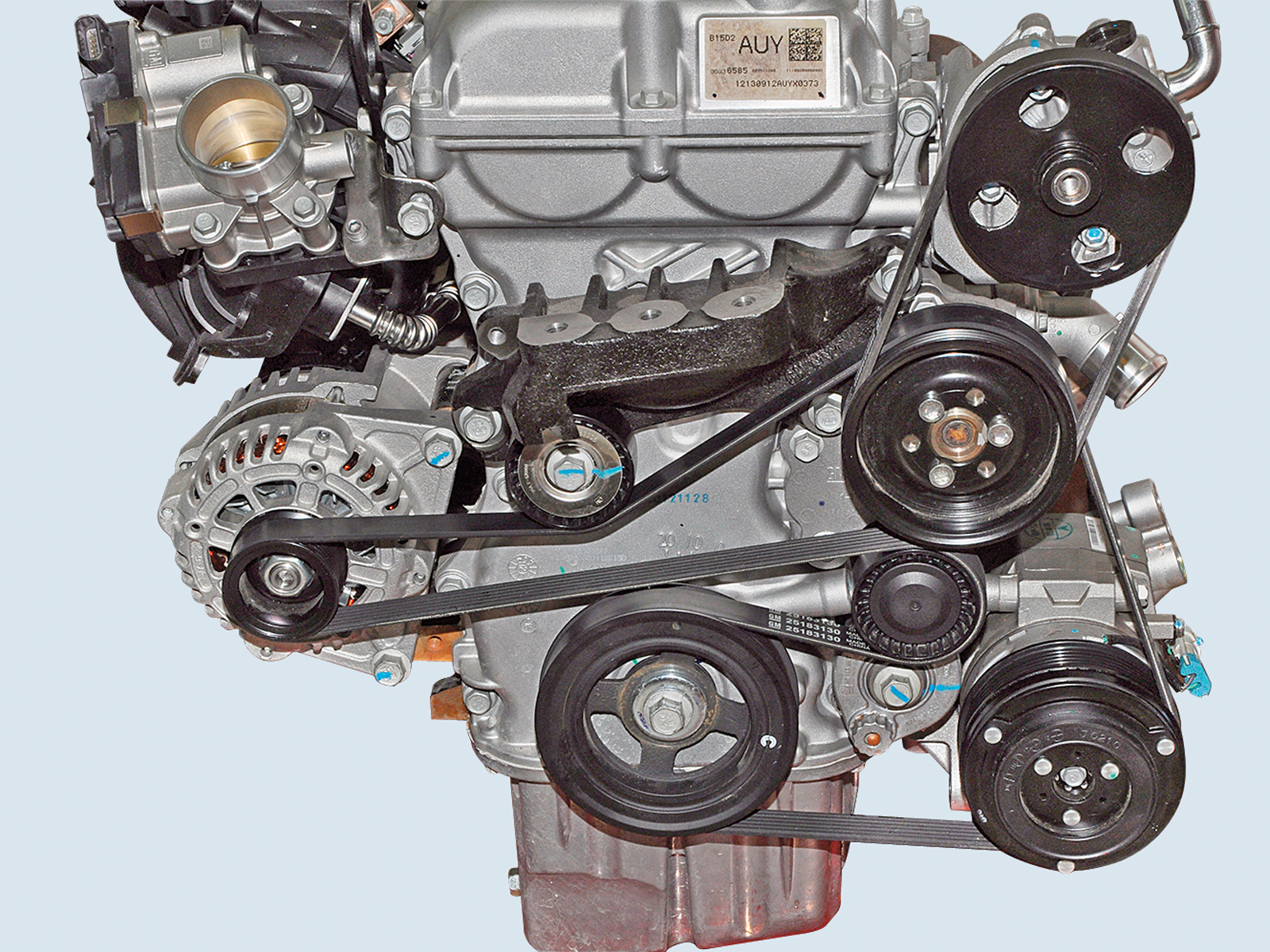

2) Поликлиновой (serpentine) - современный стандарт

Один длинный ремень приводит генератор, компрессор кондиционера, ГУР или ЭУР (через насос), иногда и помпу. Натяжение часто автоматическое - натяжитель с пружиной. Но встречаются и ручные натяжители. Здесь важно: ремень может выглядеть целым, но уже проскальзывать из-за растяжения или износа дорожек. В этом случае пытаться «по максимуму» натянуть ремень генератора - плохая идея, ремень обычно надо менять.

Симптомы, что пора натянуть ремень генератора, а не гадать по лампочкам

Ремень сообщает о проблеме довольно честно. Вопрос - умеете ли вы читать эти сигналы.

Типичные признаки, что нужно натянуть ремень генератора или хотя бы проверить натяжение:

• Свист при запуске утром, особенно в сырость и холод.
• Свист при включении мощных потребителей - ближний/дальний свет, обогрев стекла, вентилятор печки на максимум.
• Просадка напряжения: фары тускнеют на холостых, магнитола «перезагружается».
• Периодическое мигание лампы аккумулятора.
• Запах жженой резины после активной поездки.
• Пыль от ремня (черная мука) возле шкивов.
• Следы пробуксовки - блестящие дорожки на ремне и шкиве.

Отдельная история - если ремень приводной общий, то при проскальзывании часто «вылезают» сразу несколько симптомов: хуже крутится ГУР, плавают обороты от нагрузки, кондиционер хуже держит холод. Тогда натянуть ремень генератора - это часть решения, но важно проверить весь привод.

Нормы натяжения: цифры, которые реально работают

Производители любят писать «проверить натяжение специальным прибором». Прибор - хорошо, но жизнь обычно проще. Условно нормы делятся на три подхода: по прогибу, по усилию, по частоте (тонометр ремня).

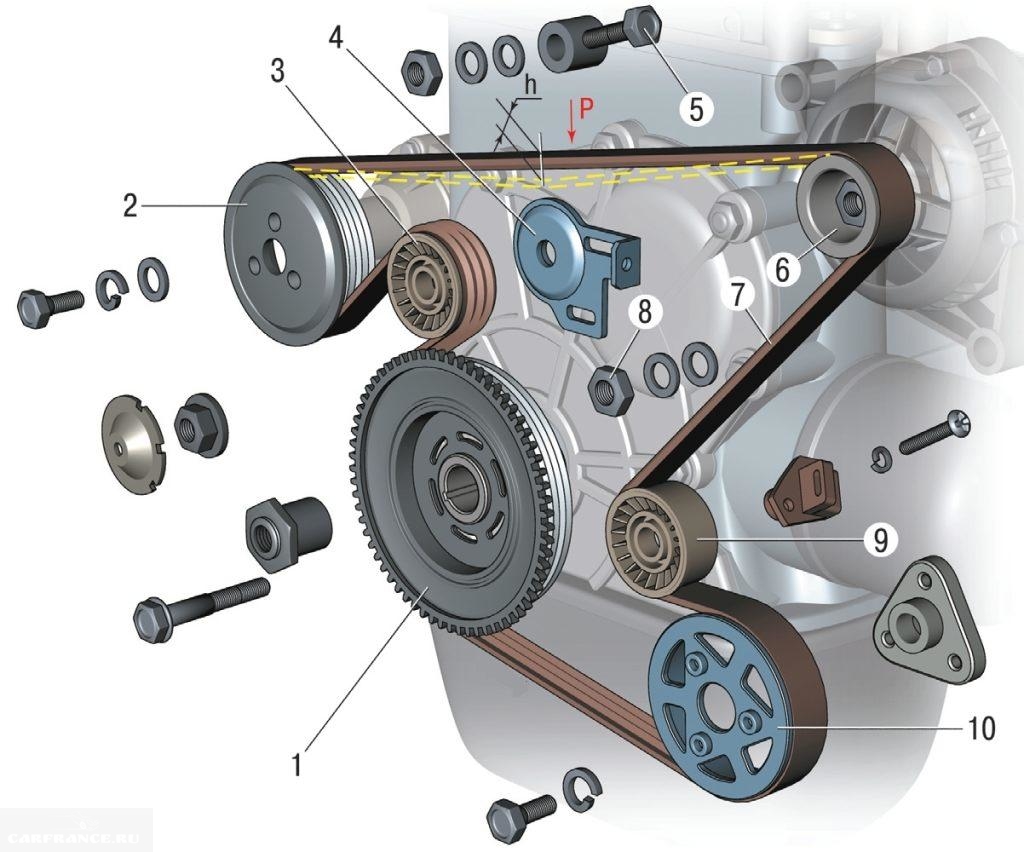

Метод прогиба (самый доступный)

Измеряется прогиб на самой длинной ветви ремня между шкивами. Нажимают пальцем или динамометром.

1. Усредненные значения (ориентир, если нет мануала именно под ваш мотор):
2. Клиновой ремень - прогиб 10-15 мм при усилии около 10 кгс (примерно 98 Н) на середине ветви. Для маленьких ремней на генераторе - ближе к 10-12 мм.
3. Поликлиновой ремень при ручном натяжении - прогиб 6-10 мм при усилии 10 кгс. При автоматическом натяжителе прогиб оценивают условно, важнее положение метки натяжителя.

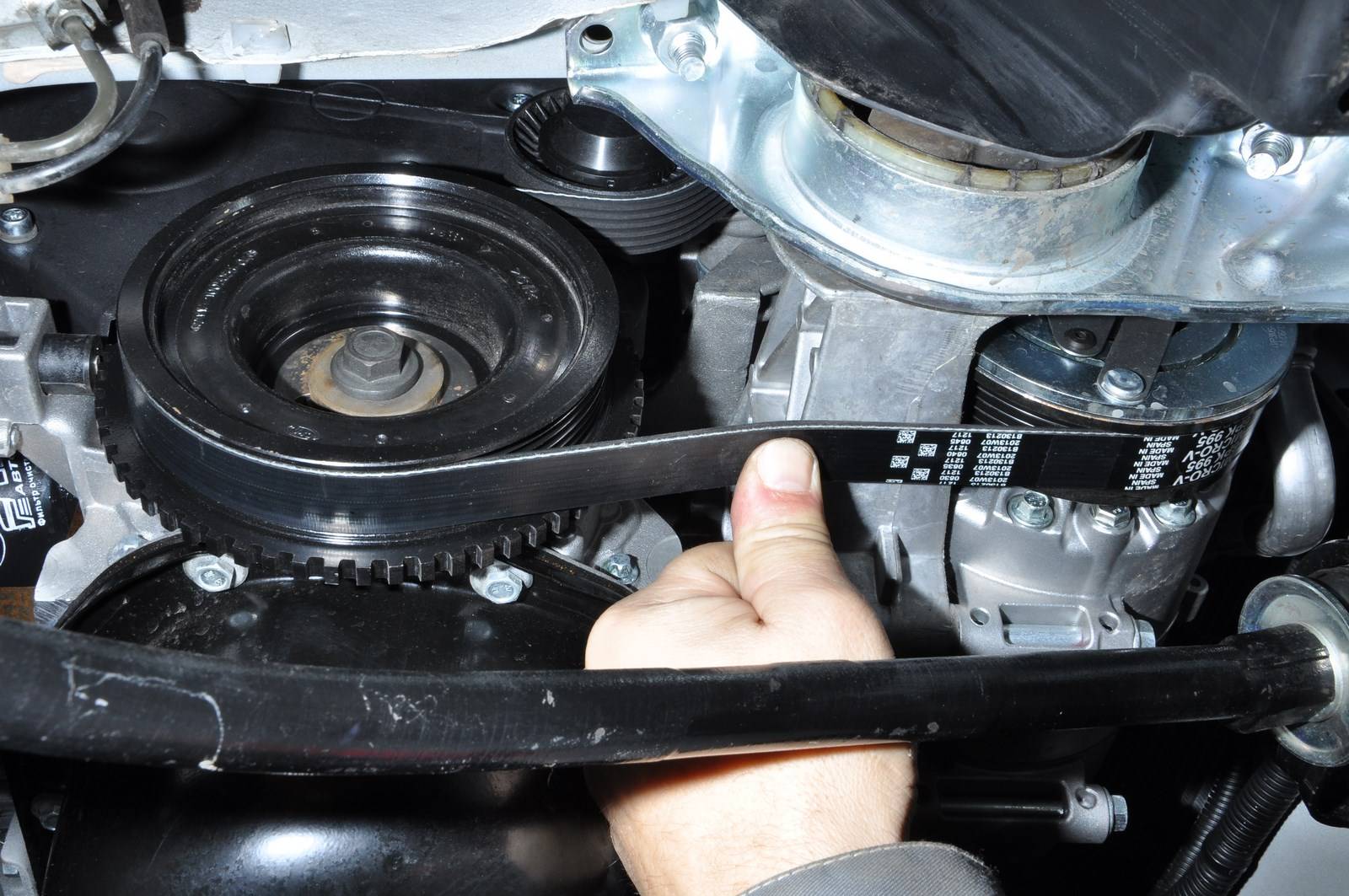

Метод поворота ремня на 90 градусов

Старая «гаражная» проверка: на середине ветви ремень пытаются провернуть пальцами. Норма - поворачивается примерно на 90 градусов с заметным усилием. Если крутится на 180 - ремень слабый, надо натянуть ремень генератора. Если не крутится даже на 45 - риск перетяга.

Метод частоты (профессионально)

Тонометры ремня показывают частоту вибрации. Для многих моторов частота лежит в диапазоне 80-160 Гц, но без конкретного мануала гадать бессмысленно. В сервисах Украины такую проверку делают редко, потому что она оправдана на дорогих моторах и сложных приводах.

Инструменты и подготовка: что нужно, чтобы натянуть ремень генератора без лишних приключений

Для большинства авто достаточно базового набора. Но есть нюансы по доступу.

• Минимум: набор ключей/головок, трещотка, удлинители, иногда вороток. Фонарик. Перчатки. Маркер или мел для пометок. Линейка или штангенциркуль для контроля прогиба - не обязательно, но полезно.
• Желательно: динамометрический ключ (затяжка болтов крепления генератора и натяжителя), небольшой монтажный рычаг (но не лом), очиститель для шкивов (без фанатизма), зеркало на ручке для контроля соосности.
• Безопасность: двигатель заглушен, ключ в кармане, машина на ручнике. На авто с автоматом - в P. Если доступ снизу - подпорки обязательны, домкрат один не спасает. Перед тем как натянуть ремень генератора, уберите одежду с длинными шнурками и не лезьте пальцами в зону ремня на заведенном моторе. Я видел травмы, которые не стоят никакой экономии времени.

Проверка перед натяжкой: ремень не всегда надо тянуть

Правильная логика такая: сначала диагностика, потом решение - натянуть ремень генератора или заменить ремень/ролики/натяжитель.

1) Осмотр ремня

Ищем трещины по ребрам, расслоение, «съеденные» края, стеклянный блеск, локальные прожоги. Для поликлинового - выкрашивание ребер, продольные трещины, отсутствие кусочков ребер. Если ремень старый и дубовый, попытка подтянуть ремень генератора часто дает временный эффект на 1-2 недели, а потом он либо свистит снова, либо рвется.

Ресурс по рынку: нормальный поликлиновой ремень (Gates, Contitech) ходит 60 000-100 000 км, иногда 120 000 км при хорошем натяжителе и чистых шкивах. Клиновые ремни обычно 40 000-70 000 км. Дешевые аналоги могут «умереть» и на 20 000-30 000 км.

2) Проверка шкивов и роликов

Проверните ролики рукой (на заглушенном моторе и снятом ремне - идеально). Люфт, шорох, заедание - ремень тут ни при чем. Вы можете хоть идеально натянуть ремень генератора, но подшипник ролика развалится и ремень слетит.

3) Соосность

Если шкивы не в одной плоскости - ремень будет «ползти» к краю и жрать себя. Часто это после кривой замены генератора, неправильных втулок, шайб или после удара. Натяжкой это не лечится. Сначала геометрия, потом уже натянуть ремень генератора.

4) Свободная муфта генератора (OAP/OAD)

На многих дизелях и части бензиновых моторов стоит обгонная муфта шкива генератора. Если она заклинила, ремень может дергаться, свистеть, натяжитель прыгать. Люди начинают натягивать ремень генератора сильнее - и добивают натяжитель и ремень. Проверка: при снятом ремне шкив должен проворачиваться в одну сторону свободно, в другую - стопориться (в зависимости от типа). Если нет - муфта под замену.

Как натянуть ремень генератора на схеме со смещением генератора (самый частый вариант на простых моторах)

Это типичный вариант для многих бюджетных авто и старших поколений: Daewoo Lanos 1.5, ВАЗ-классика, часть Opel Astra G 1.6, старые японцы. Генератор стоит на кронштейне, есть осевой болт (шарнир) и регулировочный болт/планка.

Порядок работ

1. Откройте доступ. Иногда достаточно снять верхнюю крышку, иногда нужен демонтаж защиты или подкрылка.

2. Найдите точки крепления генератора: нижний осевой болт (через ухо генератора) и верхний болт на регулировочной планке (или отдельный натяжной винт).

3. Ослабьте нижний осевой болт генератора на 1-2 оборота, не выкручивая полностью. Затем ослабьте верхний фиксирующий болт на планке. Генератор должен получить возможность смещаться.

4. Если конструкция с натяжным винтом - вращайте винт, чтобы натянуть ремень генератора. Если натяжного винта нет - аккуратно отведите генератор от двигателя монтажкой, упираясь в массивную часть кронштейна (не в пластиковые кожухи и не в радиатор), и в этом положении подтяните верхний болт фиксации.

5. Проверьте натяжение по прогибу/повороту. Если недотянуто - повторите. Если перетянуто - немного верните генератор назад.

6. После выставления натяга окончательно затяните болты: сначала нижний осевой, затем верхний. Если есть динамометрический ключ - ориентируйтесь на мануал. По практике: болты крепления генератора обычно затягиваются в диапазоне 25-55 Нм, но конкретика зависит от диаметра болта (М8/М10/М12) и алюминиевых/стальных кронштейнов.

7. Запустите двигатель и послушайте. Затем включите нагрузку: ближний свет, обогрев заднего стекла, вентилятор. Если свиста нет и натяжитель/ремень работает ровно - задача выполнена.

Здесь главный риск - перетянуть. Новички думают: чем сильнее натянуть ремень генератора, тем лучше зарядка. Нет. Зарядка определяется генератором и регулятором напряжения, а ремень нужен только чтобы передать момент без проскальзывания. Перетяг - это ускоренная смерть подшипников. Замена подшипников генератора в Украине по рынку: работа $25-50, подшипники и расходники $10-25. А если затянуть и добить помпу - там уже $40-120 только по работе плюс детали, и это без сюрпризов.

Как натянуть ремень генератора с отдельным натяжным роликом

На некоторых моторах генератор фиксирован, а натяжение задает ролик на эксцентрике или на регулировочной планке. Принцип тот же: ослабить фиксатор, выставить натяжение, затянуть.

Эксцентрик

Ролик стоит на болте с эксцентриковой шайбой. Ослабляете фиксирующий болт, поворачиваете эксцентрик ключом или шестигранником - ремень натягивается или ослабляется. Тут удобно точно натянуть ремень генератора, но есть подводный камень: если ролик уже шумит, регулировка не спасет.

Натяжной винт

Похоже на натяжку генератора, только смещается ролик. Важно после регулировки затягивать все контргайки, иначе через 200-500 км ремень снова ослабнет, и вы вернетесь к тому, с чего начали - снова надо натянуть ремень генератора.

Как натянуть ремень генератора на системе с автоматическим натяжителем (пружинный натяжитель)

Здесь формулировка «натянуть ремень» часто вводит в заблуждение. В большинстве таких систем вы не натягиваете ремень вручную - натяжитель делает это сам. Ваша задача - поставить ремень правильной длины и убедиться, что натяжитель в рабочем диапазоне.

Что реально можно сделать

Если ремень свистит, а натяжитель подпрыгивает, первым делом проверяют: ремень правильного размера (например, 6PK длиной по каталогу), ролик натяжителя живой, демпфер натяжителя не мертвый, обгонная муфта генератора исправна. Если все живое, «натянуть» тут нечего - ремень меняется на новый, а натяжитель при необходимости тоже.

На многих авто есть указатель диапазона натяжителя: две метки - «min/max» или прорези. Если стрелка вышла из зоны, ремень растянут или не тот по длине. Тогда попытки натянуть ремень генератора бессмысленны, нужен корректный ремень и исправный натяжитель.

Цены по Украине (усредненно): ремень 6PK хорошего бренда - $12-30, ролик натяжителя - $15-45, натяжитель в сборе - $35-120, работа по замене ремня на поперечно установленном моторе с тесным доступом - $20-60.

Как понять, что вы натянули ремень генератора правильно: контроль после регулировки

Правильная проверка - это не «свиста нет, значит норм». Я проверяю комплексно.

1) Проверка напряжения зарядки мультиметром

Подключите мультиметр к клеммам АКБ.

Ориентиры для исправной системы:

На холостых без нагрузки: 13.8-14.4 В для большинства легковых авто. Под нагрузкой (свет, обогрев, вентилятор): обычно 13.5-14.2 В. Если ниже 13.2-13.3 В и при этом ремень свистит - вероятно, надо натянуть ремень генератора или заменить его. Если напряжение скачет до 15+ В - это уже вопросы к регулятору, ремень тут почти ни при чем.

2) Акустика и поведение ремня

Свист при резком включении нагрузки - признак проскальзывания. Но не забывайте: свист может давать и ролик/подшипник, и даже помпа. Если вы попытались подтянуть ремень генератора, а звук не изменился - не тяните дальше, ищите источник.

3) Контроль температуры и запаха

После 10-15 минут работы потрогайте аккуратно (не обжигайтесь) зону рядом со шкивами - чрезмерный нагрев и запах резины говорят о пробуксовке. Значит вы ремень не смогли нормально натянуть ремень генератора (или ремень уже «стеклянный»), либо шкив загрязнен/замаслен.

4) Повторная проверка через 100-200 км

Новый ремень всегда немного «усаживается». На клиновом приводе часто требуется повторно подтягивать ремень генератора через неделю эксплуатации. На поликлиновом с ручным натяжением - тоже возможно, но обычно меньше.

Типичные ошибки, которые я вижу постоянно

Перетяжка

Самая дорогая ошибка. Сильно натянуть ремень генератора - это нагрузить подшипники. Итог: гул генератора, течь помпы, клин ролика. Сервис потом рассказывает «у вас просто возраст». Нет, у вас перетяжка.

Натяжка по свисту, а не по норме

Иногда ремень свистит не от слабого натяжения, а из-за масла/антифриза на ремне или шкиве. Люди продолжают натягивать ремень генератора сильнее - свист может уменьшиться, но ремень от этого не перестанет быть скользким. Нужно устранить течь (крышка ГБЦ, сальник коленвала, помпа), очистить шкивы, заменить ремень.

Игнорирование состояния роликов

Ремень не обязан работать с люфтовым роликом. Он будет «гулять» и стираться. Правильный подход: сначала механика, потом натянуть ремень генератора.

Неверный ремень по длине и профилю

Путают 6PK и 5PK, ставят ремень на 5-10 мм длиннее «чтобы легче надеть». Итог - натяжитель в конце хода, ремень свистит, а вы пытаетесь бесконечно подтягивать ремень генератора. Ремень должен соответствовать каталогу по VIN или по маркировке.

Сколько это стоит: сервис, ремонт, экономия

По Украине регулировка натяжения ремня генератора (если конструкция позволяет) в обычном сервисе стоит в среднем $8-20. Если доступ сложный (подкрылок, защита, тесный моторный отсек) - $15-35.

Замена ремня отдельно: $20-60 работа плюс цена ремня. Если нужно менять натяжитель и ролики - работа $40-90. На некоторых авто (например, Renault Megane II, дизели VAG с плотной компоновкой) цена работы может быть выше из-за доступа.

Экономия от того, что вы умеете натянуть ремень генератора сами, реальная. Но не превращайте экономию в азарт - если вы слышите гул ролика или видите разрушение ремня, лучше заменить детали, чем «дотянуть до дома» и встать на трассе.

Технический чек-лист: что проверить, если после натяжки проблемы остались

Если вы смогли натянуть ремень генератора, а симптомы не ушли, идем по цепочке:

• Напряжение зарядки на АКБ при разных оборотах (холостые, 2000 об/мин) и под нагрузкой.
• Падение напряжения на массе: измерить между минусом АКБ и корпусом генератора при нагрузке - не должно быть больших потерь (обычно до 0.2 В). Плохая масса имитирует «слабый генератор».
• Состояние клемм АКБ и силового провода генератора (окислы, слабая затяжка).
• Работа обгонной муфты генератора (если есть).
• Состояние натяжителя (прыжки, люфт, выход за метки).
• Шкив коленвала (демпферный шкив может расслаиваться и давать биение - ремень будет свистеть и слетать).

Таблица: что значит свист и что делать

Практические примеры: как это выглядит на популярных авто

Daewoo Lanos 1.5 (A15SMS) - отдельный ремень генератора

Чаще всего нужно подтягивать ремень генератора через ослабление креплений и подтяжку регулировочным болтом. Норма по прогибу обычно около 10-15 мм на длинной ветви. Ремень недорогой, но если шкив помпы люфтит - ремень будет жить мало, как его ни натягивай.

Skoda Octavia A5 1.9 TDI (BKC/BXE) - поликлиновой ремень с автоматическим натяжителем

Тут «натяжка» - это проверка натяжителя и правильного ремня. Если натяжитель скачет - часто виновата обгонная муфта генератора. В такой ситуации пытаться натянуть ремень генератора сильнее невозможно и не нужно - ремонт идет через замену муфты/натяжителя.

Renault Logan 1.4/1.6 (K7J/K7M) - зависит от комплектации

Встречаются разные схемы: с кондиционером и без, разные ремни и натяжители. Ошибка новичка - поставить «похожий» ремень и потом героически натянуть ремень генератора. Правильнее - подобрать ремень по каталогу и смотреть положение натяжителя.

Вопросы, которые задают чаще всего

Можно ли натянуть ремень генератора, если он свистит из-за воды?

Нужно ли подтягивать новый ремень после установки?

Что будет, если перетянуть?

Профессиональные советы без маркетинга

Не верьте обещаниям «ремень без подтяжки на весь срок службы». Ремень - расходник, он растягивается и стареет. Автоматический натяжитель тоже не вечный. Если производитель пишет 120 000 км - это в идеальной лаборатории, а не в киевских пробках, пыли, реагентах и перепадах температуры.

Если вы регулярно подтягиваете ремень генератора вынуждены каждые 2-3 недели - это не «такой ремень». Это проблема: неправильно подобран размер, кривые шкивы, умирающий ролик, заклинивающая муфта генератора, масло на ремне.

И еще - не используйте «антискрип» и прочие липкие аэрозоли как лечение. Они маскируют проскальзывание, собирают грязь и добивают ремень. Нормальный ремонт проще: диагностика, корректно натянуть ремень генератора или заменить то, что реально изношено.

Короткая памятка: как натянуть ремень генератора без ошибок

Проверить состояние ремня и роликов. Убедиться в правильной схеме привода (ручная/авто). Ослабить крепления, выставить натяжение по прогибу, затянуть крепеж. Проверить зарядку мультиметром. Перепроверить через 100-200 км. Если свист и прыжки остались - искать не в натяжке, а в натяжителе, роликах, муфте генератора и соосности.
